Actionneur boîte de transfert ATC450 BMW xDrive : symptômes, codes et remplacement

L'actionneur de boîte de transfert ATC450 est l'une des pannes les plus fréquentes — et les plus mal diagnostiquées — sur les BMW X3 F25, X5 E70 et X6 E71 équipées du système xDrive. Quand le petit moteur électrique qui pilote l'embrayage interne de la boîte commence à faiblir, c'est tout le 4 roues motrices qui se dérègle : à-coups, voyants 4×4 / ABS / DSC allumés ensemble, et parfois une concession qui annonce le remplacement complet de la boîte à 4 000 €.

Bonne nouvelle : dans 9 cas sur 10, le problème vient uniquement de l'actionneur (le servomoteur VTG). Pas de la boîte. Et l'actionneur ATC450 reconditionné chez Autoliva est disponible à 190 € TTC, en échange standard, testé sur banc, sans programmation nécessaire, garanti 2 ans.

Dans ce guide, on va voir comment identifier la panne, lire les codes défaut, choisir la bonne référence, et faire le bon arbitrage entre actionneur seul, boîte complète ou pièce d'occasion.

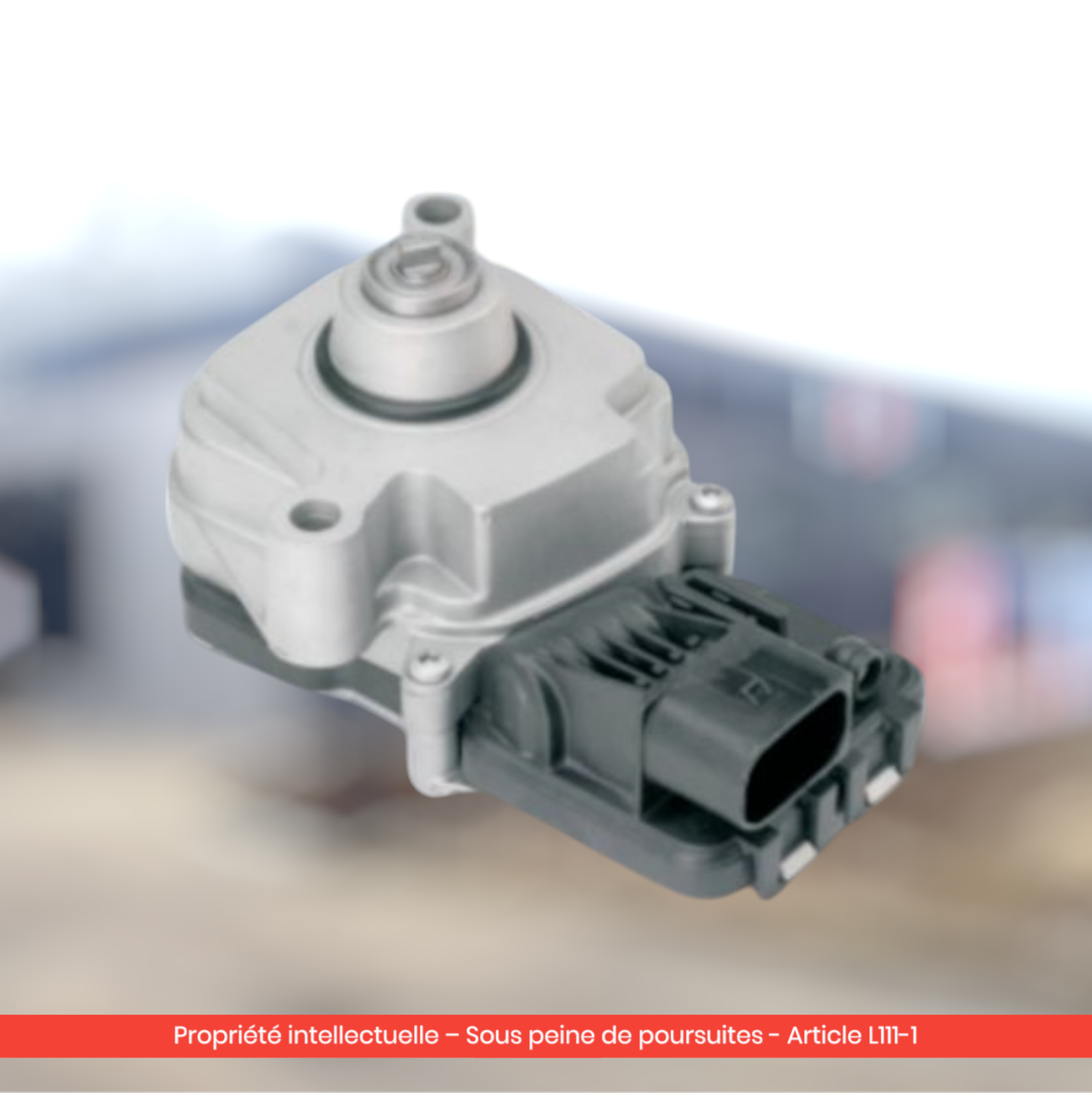

À quoi sert l'actionneur de boîte de transfert ATC450 ?

Sur les BMW xDrive, la boîte de transfert (ATC450 sur cette génération) ne distribue pas le couple en fonctionnement purement mécanique. Elle utilise un embrayage multidisque humide piloté électroniquement, dont la pression est commandée par un petit moteur électrique appelé servomoteur VTG ou actionneur.

Concrètement, l'actionneur pousse une rampe à billes qui comprime l'embrayage. Plus la pression est forte, plus le couple envoyé aux roues avant est important. Tout cela se joue en quelques millisecondes, en boucle fermée, via le calculateur xDrive qui dialogue avec le DSC.

L'ATC450 est fournie par Magna Steyr et utilise un système à engrenage intermédiaire (à la différence de l'ATC700 X5/X6 qui fonctionne par chaîne métallique). C'est précisément cet engrenage interne en plastique de l'actionneur qui est le point faible numéro un de l'ensemble.

Sur quelles BMW retrouve-t-on l'ATC450 ?

L'ATC450 est compatible avec une liste précise de modèles BMW, qu'il faut toujours valider via la référence inscrite sur la boîte de transfert avant d'acheter une pièce.

L'ATC450 a remplacé l'ATC400 sur le X3 dès le passage de la génération E83 vers la F25. Sur le X5 E70 et le X6 E71, elle équipe les versions xDrive35i ; les xDrive50i et 40d gardent l'ATC700 (plus robuste, à chaîne).

Une fiche Amazon recense d'ailleurs trois références OEM compatibles pour cette boîte : 27107643751, 27107643752, 27107643753. C'est ce numéro à 10 chiffres qu'il faut relever sur l'étiquette autocollante de la boîte (sous la voiture, accolée à l'embase de l'actionneur) avant de commander.

Symptômes typiques d'un actionneur ATC450 qui lâche

Les symptômes apparaissent souvent par paliers — la panne ne tombe pas du jour au lendemain. Voici ce que rapportent les propriétaires sur les forums spécialisés (Forum BMW.net X3, Bimmerfest, MA-BMW) et ce que confirme la note technique Assistance Diag n°80 :

1. Le triptyque de voyants xDrive / ABS / DSC

Le signal d'alerte le plus identifiable : trois voyants qui s'allument en même temps au tableau de bord — le 4×4 (transmission), l'ABS et le DSC (triangle jaune). Cette combinaison signe à 95 % une incohérence entre le calculateur xDrive et la position commandée de l'actionneur.

2. À-coups et hésitations à basse vitesse

La voiture « broute » en première, hésite à l'accélération, donne des saccades en sortie de virage serré. Ces à-coups proviennent d'un embrayage qui ne se positionne plus là où le calculateur lui demande d'être, faute d'un actionneur qui répond précisément.

3. Bruit de claquement après coupure du moteur

Caractéristique : juste après avoir coupé le contact, on entend un clic-clic-clic sous le plancher côté conducteur. C'est le moteur de l'actionneur qui revient en position de référence et qui « saute » sur la denture de l'engrenage plastique abîmé. Un témoignage de propriétaire de X3 F25 sur Caradisiac décrit « un cliquetis bien net au moment où je coupais le moteur, comme si quelque chose ne finissait plus son mouvement ».

4. Comportement aléatoire du xDrive

Patinage à l'enclenchement, difficulté à passer en mode 4×4 sur route grasse, sensation que la voiture « force » dans les virages serrés. C'est typique d'un actionneur qui n'arrive plus à moduler la pression d'embrayage.

5. Vibrations continues à 80-100 km/h

Plus rare mais significatif : des vibrations dans le plancher ou la pédale qui apparaissent à allure stabilisée, indépendamment du revêtement. Elles indiquent souvent que l'embrayage interne patine en permanence parce que l'actionneur ne maintient plus la bonne pression.

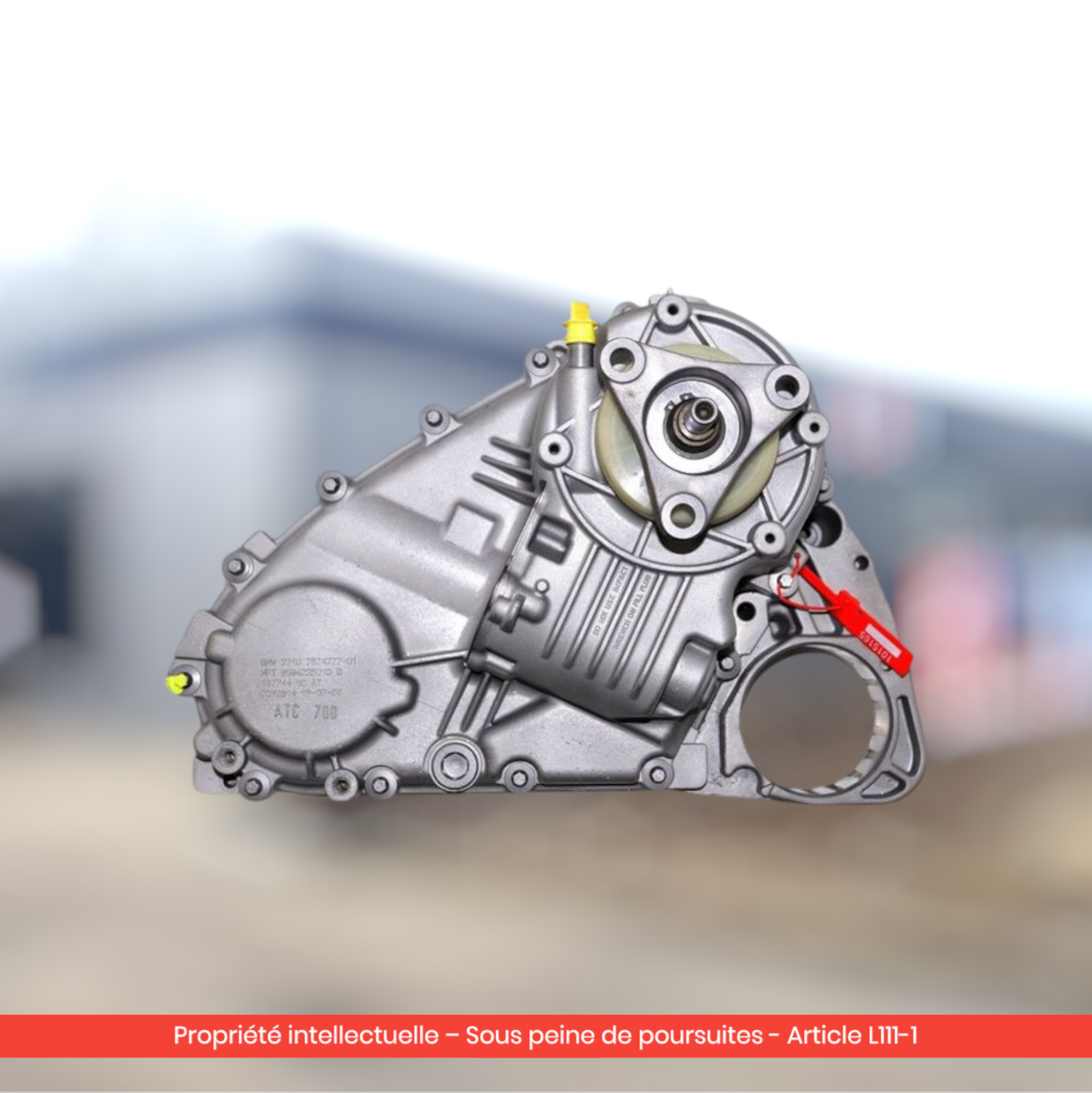

Les codes défaut à connaître : 5F3A, 5462, 5463

Sans diagnostic OBD, il est presque impossible de différencier un actionneur en fin de vie d'une boîte de transfert HS. Les trois codes à chercher en priorité :

• 5F3A — DSC : Boîte de transfert, dérangement. Code « parapluie » : indique que le DSC ne reçoit plus une information cohérente du module xDrive.
• 5462 — VTG : Servomoteur ou force d'accouplement trop élevée. Code le plus parlant : l'actionneur force pour atteindre la position demandée. Quasi-systématique en cas d'engrenage plastique usé.
• 5463 — VTG : Partie mécanique défectueuse. Indique une incohérence position commandée / position réelle. Peut signer soit l'actionneur, soit l'embrayage interne.

D'autres codes peuvent apparaître en complément : 539E, 54C4, 5462(2), 5F3A doublé. Une vidéo technique YouTube (« le coupable n'est pas l'actionneur ») rappelle d'ailleurs qu'il faut vérifier les pneus avant de conclure : une différence de diamètre entre essieux avant et arrière (pneus de marques différentes, usures asymétriques) provoque ces mêmes codes sans que l'actionneur soit réellement HS.

À quel kilométrage cette panne arrive-t-elle ?

C'est la question la plus posée. Les retours convergent vers une fourchette claire :

• FCP Euro (référence pièces BMW US) parle d'un engrenage plastique qui « casse typiquement entre 90 000 et 120 000 miles » (≈ 145 000 – 195 000 km) sur les X3, X5, X6.
• Caradisiac (maxi-fiche fiabilité X3 F25) confirme : « usure prématurée parfois avant 100 000 km, le plus souvent autour de 150 000 km ».
• Sur les forums français (MA-BMW, Forum-BMW.fr), plusieurs propriétaires de X3 F25 et X5 E70 rapportent une première panne entre 140 000 et 180 000 km.

Facteurs aggravants identifiés :

• Usage urbain intensif (sollicitations courtes répétées de l'embrayage)
• Différence de diamètre pneus avant/arrière (le 1er motif d'usure prématurée)
• Absence totale de vidange de la boîte de transfert
• Conduite sportive avec forte sollicitation du xDrive en virage

Vidange de l'huile DTF1 : la prévention qui change tout

Officiellement, BMW déclare la boîte de transfert ATC450 « sans maintenance ». Dans les faits, ZF (le fabricant des composants internes) recommande une vidange tous les 60 000 km, et les ateliers spécialisés sont unanimes : faire la vidange double la durée de vie de l'ensemble.

Concrètement :

• Huile spécifique DTF1 (Drive Train Fluid 1), prix 35 à 40 €/L au comptoir BMW
• Quantité : environ 0,7 litre
• Outillage : seringue d'injection (≈ 25 €) car le bouchon de remplissage est inaccessible classiquement
• Temps : 30 minutes sous la voiture pour qui sait travailler

Les tutoriels existent (par exemple sur Bmw-serie3.com et le tuto vidange ATC 45L sur MA-BMW). Si l'huile sort sombre, métallique ou avec des paillettes : c'est trop tard pour la simple vidange, l'embrayage interne est usé.

Combien coûte le remplacement de l'actionneur ATC450 ?

C'est ici qu'on voit l'écart entre les solutions, et c'est aussi là que beaucoup de propriétaires se font piéger par un devis « boîte complète » alors que seul l'actionneur est en cause.

Sur les forums, les témoignages convergent : les propriétaires qui ont fait le bon diagnostic (donc qui ont changé uniquement l'actionneur) parlent de 170 € à 600 € tout compris main d'œuvre incluse. Ceux qui ont accepté un devis « boîte complète » remontent à 1 500 € minimum, jusqu'à 3 314 € pour certains.

Le montage : ce qu'il faut savoir

Le remplacement de l'actionneur seul est une intervention accessible à un mécanicien expérimenté ou à un atelier indépendant. Pas besoin de déposer la boîte de transfert complète, ce qui change tout en termes de main d'œuvre.

Étapes de remplacement de l'actionneur ATC450

1. Mise sur pont et dépose du blindage moteur. Le servomoteur se trouve à l'arrière de la boîte de transfert, côté droit du véhicule.
2. Débranchement du connecteur électrique de l'actionneur (clip plastique, attention au cliquet).
3. Dépose des 3 vis Torx (généralement T30) qui fixent l'actionneur sur le carter de la boîte.
4. Extraction de l'actionneur par traction droite — la rampe à billes peut rester en place ou venir avec, c'est normal.
5. Nettoyage du plan de joint et inspection visuelle de la rampe (rayures, marques d'usure prononcées = signal que l'embrayage interne est aussi à surveiller).
6. Montage du nouvel actionneur : présenter en alignant le pignon de sortie avec la rampe à billes, puis serrage des 3 vis Torx au couple (≈ 9 Nm).
7. Branchement du connecteur et vérification visuelle.
8. Effacement des codes défaut au diagnostic OBD (ISTA, INPA, ou outil tiers compatible BMW).

Temps total pour un mécanicien équipé : 1h30 à 2h.

Pas de programmation : un avantage majeur

Contrairement à certains modules BMW (TCU, calculateurs moteur) qui exigent un codage spécifique au VIN, l'actionneur ATC450 reconditionné Autoliva ne demande aucune programmation. Le module est testé sur banc et livré dans la configuration d'origine. Il suffit d'effacer les codes défaut après montage.

C'est un gain de temps et d'argent : pas besoin de prise en main par un atelier équipé ISTA pour finaliser.

Erreurs à éviter avant de commander

1. Confondre ATC450 et ATC700. Ces deux boîtes équipent toutes les deux des X5 E70 / X6 E71 selon la motorisation. Les actionneurs ne sont pas interchangeables. Relevez la référence inscrite sur l'autocollant de la boîte avant de commander.
2. Acheter un actionneur d'occasion sans test. L'engrenage plastique se dégrade en interne, parfois sans symptôme externe. Une pièce de casse à 100 € peut tomber en panne en quelques mois.
3. Négliger la vidange après remplacement. Si l'huile est sombre ou métallique, remplir la boîte d'huile DTF1 neuve immédiatement après le remplacement de l'actionneur, sinon le neuf s'use prématurément.
4. Ne pas vérifier les pneus. Une différence de diamètre entre essieux avant et arrière refait casser l'actionneur tout neuf en quelques milliers de km. Aligner les usures de pneus est essentiel.

Quand faut-il envisager la boîte complète plutôt que l'actionneur seul ?

L'actionneur seul est la bonne solution dans la majorité des cas, mais pas tous. Signaux qui imposent de regarder la boîte de transfert complète :

• Huile très métallique à la vidange (paillettes ferreuses visibles)
• Bruit de roulement persistant même avec actionneur neuf
• Vibrations continues entre 60 et 90 km/h qui ne disparaissent pas après remplacement actionneur
• Plus de 200 000 km au compteur avec entretien historique inconnu
• Codes 5463 + 5462 persistants après remplacement actionneur (indique un embrayage interne HS)

Dans ces cas, la boîte de transfert ATC450 reconditionnée complète Autoliva est l'option à privilégier : embrayage neuf, actionneur neuf, garantie 2 ans, environ 1 300 € en échange standard.

Comparaison avec l'ATC400, l'ATC500 et l'ATC700

Pour replacer l'ATC450 dans la famille des boîtes de transfert BMW xDrive, voici les correspondances modèles à connaître :

• ATC400 : X3 E83 (2003-2010) — première génération, à pignonnerie. Guide actionneur ATC400 X3 E83.
• ATC500 : X5 E53 (2003-2006) — boîte à chaîne, sur les V8 4.4i et 4.8is. Guide actionneur ATC500 X5 E53.
• ATC450 : X3 F25, X5 E70 35i, X6 E71 35i — c'est l'objet de ce guide.
• ATC700 : X5 E70 50i / 40d, X6 E71 50i, et applications Land Rover — boîte à chaîne renforcée. Guide actionneur ATC700 X5 E70 X6 E71.

Voir le guide complet de la famille ATC400 / ATC500 / ATC700 pour comprendre les différences techniques et de fiabilité.

Foire aux questions

L'actionneur ATC450 reconditionné est-il fiable ?

Oui, à condition de venir d'un reconditionnement sérieux. Chez Autoliva, chaque actionneur passe par un démontage complet, remplacement des pièces d'usure (notamment l'engrenage plastique critique), test sur banc et validation électrique avant expédition. La garantie de 2 ans couvre tout défaut de la pièce.

Faut-il une valise de diagnostic pour monter l'actionneur ?

Une valise est nécessaire uniquement pour effacer les codes défaut après le remplacement, pas pour programmer l'actionneur. INPA, ISTA, ou même une valise OBD générique compatible BMW permettent ce reset.

Mon X3 F25 a 90 000 km, je dois m'inquiéter ?

Le risque est faible mais pas nul. Anticipez en faisant la vidange de la boîte de transfert avec de l'huile DTF1. Si l'huile sort propre, vous gagnerez 50 000 à 80 000 km supplémentaires sans souci.

Peut-on rouler avec un actionneur ATC450 en panne ?

Sur de courtes distances oui, mais c'est risqué. L'embrayage interne peut se surcharger thermiquement et provoquer une casse étendue (passage du « juste l'actionneur à 190 € » à « boîte complète à 1 500 € »). Le mode dégradé bloque souvent la voiture en propulsion arrière seule, attention en virage serré et sur sol glissant.

L'ATC450 est-elle compatible avec mon X4 F26 ?

Le X4 F26 utilise une boîte de transfert très proche, mais la référence diffère sur certains millésimes. Vérifiez impérativement la référence OEM (27107643751 / 27107643752 / 27107643753 pour l'ATC450) sur votre boîte avant commande.

Combien de temps pour la livraison ?

Livraison standard sous 48 à 72h en France métropolitaine. La pièce part du stock une fois testée. Pour un montage planifié, prévoir la commande 4-5 jours avant le rendez-vous atelier.

Faut-il rendre l'ancienne pièce ?

Oui, en échange standard. Deux modes possibles : « échange standard classique » (la consigne est restituée au retour de votre vieille pièce) ou « vérification préalable » selon les conditions du vendeur. À choisir lors de la commande sur la fiche produit.

Acheter l'actionneur ATC450 ou demander un devis

Tous les actionneurs ATC450 reconditionnés Autoliva sont en stock et expédiés sous 48-72h après commande, testés et garantis 2 ans.

• 👉 Voir la fiche actionneur ATC450 BMW xDrive — 190 € TTC
• 👉 Voir la boîte de transfert ATC450 complète reconditionnée
• 👉 Demander un devis personnalisé

Un doute sur la référence ? Envoyez-nous une photo de l'étiquette de votre boîte de transfert via le formulaire de devis, nous validons la compatibilité avant que vous payiez.
