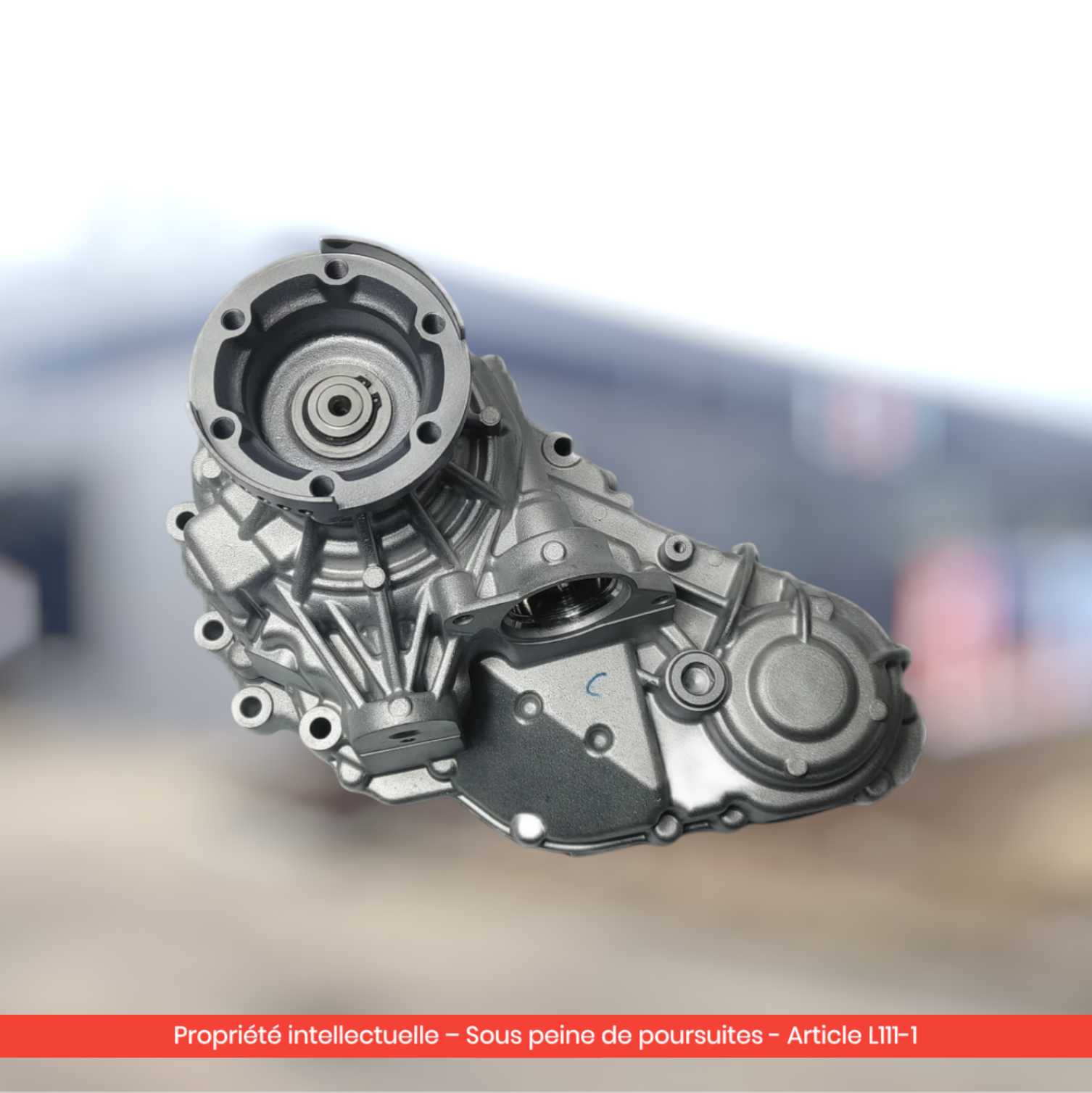

Une vibration ou un bruit anormal sur Alfa Romeo Giulia ou Stelvio Q4 peut avoir plusieurs origines : boîte de transfert (Magna ATC13-01, référence 00552837900), différentiel arrière, arbre de transmission, ou simplement un défaut de pneus. Avant d'engager une intervention coûteuse (1 290 € pour la pièce reconditionnée + 600-1 000 € de main-d'œuvre), il est essentiel d'isoler la cause exacte. Ce guide détaille le diagnostic complet par symptôme sur les Q4, avec les codes défaut DTCM (Differential Transfer Case Module) et la démarche atelier.
Démarche de diagnostic structurée
Le diagnostic d'une boîte de transfert Q4 défaillante repose sur une combinaison de tests. Aucun test seul ne permet une certitude absolue. Démarche recommandée :
- Lecture des codes défaut via outil OBD II compatible Alfa Romeo (MultiECUscan, AlfaOBD, ou outil constructeur Stellantis)
- Test routier protocolisé : froid puis chaud, vitesse variable, virages serrés, accélérations franches
- Inspection visuelle sur pont : recherche de fuites au joint avant, vérification des fixations
- Test de couleur de l'huile : aspiration d'un échantillon par le bouchon de remplissage
Lecture des codes défaut DTCM
Le module DTCM peut générer plusieurs codes spécifiques à la boîte de transfert Q4. Les plus fréquents :
| Code DTCM | Signification | Action recommandée |
|---|---|---|
| P1A12 | DTCM communication error | Vérification câblage, batterie, alimentation 12V |
| P1A1B | Wear compensation calibration required | Procédure de calibration via MultiECUscan |
| P1A2D | Transfer case actuator malfunction | Test actionneur, possiblement remplacement |
| P1A3F | Transfer case clutch slipping | Embrayage interne usé, remplacement requis |
| C1A50 | DTCM internal failure | Module défaillant, remplacement |
| U0102 | Lost communication with TCM | Vérification réseau CAN, batterie |
💡 Bon à savoir : selon les retours sur GiuliaForums MultiECUscan, la procédure "Wear Compensation Calibration" est souvent suffisante pour résoudre les codes P1A1B sans remplacement de pièce. À tenter avant tout démontage.
Tests routiers de diagnostic
Test à froid
Démarrer le véhicule moteur froid, effectuer 5 km de roulage urbain et noter :
- Présence de bruits anormaux : aucun normalement
- Vibrations à l'accélération : aucune normalement
- Comportement en virage serré : aucun bruit ni à-coup
À froid, une boîte de transfert même en début de panne peut sembler normale.
Test à chaud
Après 30-45 minutes de roulage continu (urbain mixte ou autoroute), refaire les mêmes observations :
- Vibrations à 60-110 km/h : signal fort de boîte de transfert défaillante
- Vibrations à toute vitesse : suspecter cardans ou arbre de transmission
- Vibrations dans le volant : suspecter différentiel ou roulements de roue avant
- À-coups en virage : boîte de transfert (cliquetis) ou différentiel (claquement plus sec)
Test virages serrés en parking
Effectuer 4-5 manœuvres de braquage à fond gauche puis droite à 5-10 km/h :
- Cliquetis ou claquement : suspect boîte de transfert (Magna ATC13-01 sensible aux braquages serrés)
- Bruit régulier au pignon : suspect cardans
- Patinage à la pédale : suspect embrayage multidisque interne
Test accélération franche
Accélération rapide depuis 30 km/h :
- Patinage des roues avant sans reprise des roues arrière : boîte de transfert ne distribue plus
- Vibrations à l'accélération qui disparaissent au lever de pied : boîte de transfert ou cardans
- Couinement : embrayage de la boîte de transfert qui patine
Tableau de correspondance symptôme → cause probable
Codes défaut associés à la transmission ZF/Aisin (à ne pas confondre)
| Symptôme observé | Cause probable | Test confirmation |
|---|---|---|
| Vibration entre 60-110 km/h, à chaud uniquement | Boîte de transfert (huile dégradée) | Disparaît à froid |
| Cliquetis virage à droite serré | Boîte de transfert (pignonnerie) ou cardans | Localisation auditive avant droite |
| Fuite d'huile sombre sous véhicule | Joint spi avant boîte de transfert | Inspection visuelle sur pont |
| À-coups à basse vitesse (0-30 km/h) | Embrayage multidisque ou différentiel | Test braquage parking |
| Voyant transmission rouge | Module DTCM défaillant | Lecture codes défaut |
| Bruit constant à toute vitesse | Cardan ou arbre de transmission | Inspection cardans, vibration constante = pas la BdT |
Sur la Giulia/Stelvio Q4, la transmission automatique (ZF 8HP70 sur 2.2 JTDm, Aisin AWF8F45 sur 2.0 GME) peut elle aussi générer des codes défaut, parfois confondus avec des problèmes de boîte de transfert :
- P0700 : problème générique transmission
- P0731-P0734 : rapport de boîte incorrect
- P0750-P0760 : électrovannes défaillantes
Si ces codes apparaissent sans codes DTCM (P1A2D, P1A3F, etc.), le problème vient probablement de la transmission elle-même, pas de la boîte de transfert.
Quand le remplacement de la boîte de transfert est confirmé
Critères pour valider le remplacement :
- Codes DTCM persistants après calibration "Wear Compensation"
- Vibrations à chaud reproductibles entre 60 et 110 km/h
- Présence de particules métalliques dans l'huile aspirée
- Cliquetis/claquement en virage à droite serré
- Test routier confirmant perte de motricité aux roues avant
Voir notre comparatif des prix de la boîte de transfert Q4 pour les options chiffrées.
Pour comprendre les compatibilités complètes et le défaut technique d'origine, consultez notre guide complet sur la boîte de transfert Alfa Romeo Q4.
Boîte de transfert reconditionnée Alfa Romeo Giulia / Stelvio Q4 - échange standard - garantie 2 ans
1290,00 € TTCsoit 3x 430,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Quels sont les codes défaut typiques d'une boîte de transfert Alfa Romeo Q4 défaillante ?
Les codes les plus fréquents sont P1A12 (communication DTCM), P1A1B (calibration wear required), P1A2D (actionneur), P1A3F (embrayage qui patine), C1A50 (DTCM interne défaillant). Lecture via MultiECUscan, AlfaOBD ou outil constructeur Stellantis.
Quelle valise OBD utiliser pour diagnostiquer une boîte de transfert Q4 ?
Une valise OBD générique ne suffit pas pour les codes spécifiques DTCM. Utiliser MultiECUscan (logiciel + interface ELM327 dédié, environ 100 €), AlfaOBD (application Android avec adaptateur), ou faire faire le diagnostic par un atelier équipé de l'outil constructeur Stellantis.
Une calibration MultiECUscan peut-elle suffire à résoudre certains codes défaut ?
Oui, dans certains cas. La procédure "Wear Compensation Calibration" peut résoudre les codes P1A1B sans remplacement physique de la boîte de transfert. À tenter en premier avant toute intervention coûteuse.
Comment distinguer un bruit de boîte de transfert d'un bruit de cardan sur Q4 ?
Test simple : un bruit de boîte de transfert s'intensifie en virage serré à droite (sollicitation maximale du système Q4) et apparaît à chaud. Un bruit de cardan est constant à toute vitesse, indépendant de la température, et varie surtout selon le braquage gauche/droite.
Combien coûte un diagnostic complet boîte de transfert Q4 chez un garagiste ?
Comptez 80-150 € pour un diagnostic OBD II + test routier dans un garage indépendant équipé MultiECUscan. En concession, 150-300 €. Le diagnostic doit inclure : lecture codes DTCM, calibration wear si applicable, test routier protocolisé, inspection visuelle sur pont.
Faut-il toujours remplacer la pièce après détection d'un code défaut DTCM ?
Non. Pour les codes P1A1B (calibration), la procédure de wear compensation suffit souvent. Pour les codes P1A2D (actionneur), un remplacement de l'actionneur seul peut être tenté avant le remplacement complet. Seuls C1A50 (DTCM interne défaillant) et P1A3F persistant après calibration imposent un remplacement complet.
