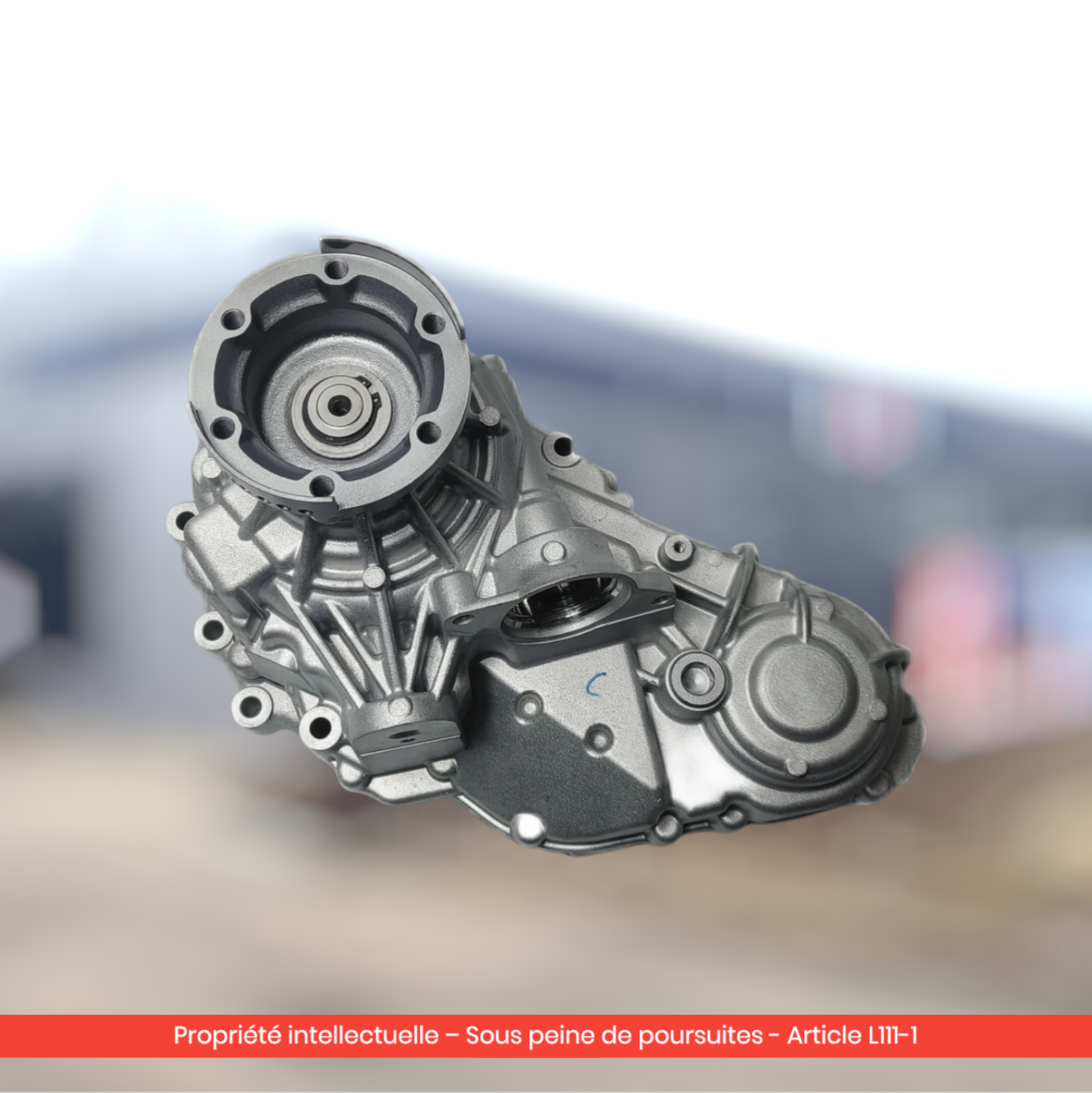

La boîte de transfert Alfa Romeo Giulia / Stelvio Q4 (référence d'origine 00552837900, type Magna Actimax ATC13-01) équipe les versions à transmission intégrale Q4 de la berline Giulia (typing 952) et du SUV Stelvio (typing 949) depuis 2016. Cette boîte de transfert est techniquement proche du système xDrive de BMW (même fournisseur Magna), avec une particularité : son module électronique DTCM nécessite une calibration spécifique après remplacement. Sur les motorisations 2.2 JTDm 210 ch Q4, 2.0 GME T4 280 ch Q4 et 2.9 V6 510 ch Quadrifoglio, des pannes commencent à apparaître typiquement entre 80 000 et 130 000 km. Ce guide couvre les symptômes, les compatibilités et les solutions de remplacement.
Qu'est-ce que la boîte de transfert Q4 et à quoi sert-elle ?
La boîte de transfert Q4 d'Alfa Romeo — type Magna Actimax ATC13-01 — est l'élément central du système de transmission intégrale arrière-prédominant utilisé sur Giulia Q4 et Stelvio Q4. Son rôle : par défaut, le couple moteur est transmis à 100% aux roues arrière (mode propulsion) ; un embrayage multidisque piloté électroniquement (DTCM, Differential Transfer Case Module) peut redistribuer jusqu'à 50% du couple aux roues avant en quelques millisecondes selon les besoins (perte d'adhérence, accélération, virage).
Ce système permet à Alfa Romeo de conserver le caractère "propulsion" de la marque tout en proposant une motricité 4x4 quand nécessaire. La même base mécanique Magna Actimax équipe également plusieurs BMW xDrive (X1, X2, X3 récentes) et certains modèles Mini Countryman.
💡 Bon à savoir : seules les versions Q4 de la Giulia et du Stelvio sont équipées d'une boîte de transfert. Les versions propulsion arrière classiques n'en ont pas. La présence du logo "Q4" sur le hayon ou la mention "Q4" sur la carte grise confirme l'équipement.
Les symptômes d'une boîte de transfert Q4 défaillante
Selon les retours sur GiuliaForums et StelvioForum, plusieurs symptômes typiques apparaissent.
Vibrations à chaud
Symptôme le plus fréquemment rapporté. Après 30-45 minutes de roulage, des vibrations apparaissent à vitesse stabilisée, particulièrement entre 60 et 110 km/h. À froid, le véhicule fonctionne normalement. C'est le signe que l'huile interne de la boîte de transfert se dégrade et perd ses propriétés lubrifiantes à température élevée.
Bruit de cliquetis en virage à droite serré
Plusieurs propriétaires de Stelvio rapportent un bruit de "cliquetis" ou "claquement" lors des virages à droite très serrés (parking, demi-tour). Ce bruit est localisé à l'avant droite. C'est typiquement le signe que la pignonnerie interne de la boîte de transfert ou les capteurs de couple ne distribuent plus correctement la charge entre les essieux.
À-coups et patinage à basse vitesse (0-30 km/h)
Décrit comme "skipping" ou "patinage" sur les forums internationaux. Sensation de saccades à très basse vitesse, ressenties au sol et dans la direction. Souvent associée à la présence de particules métalliques dans l'huile de la boîte de transfert (signe d'usure interne avancée).
Fuite d'huile au niveau du joint avant
Le joint spi de l'arbre de sortie vers le différentiel avant est un point de défaillance documenté (Stelvio 2.2 4x4 Transfer Case Leak). La fuite peut être importante et saturer la zone autour de la boîte de transfert. Risque secondaire : chute du niveau d'huile interne, accélération de l'usure.
Témoin "Service AWD" ou défaut transmission
Un voyant transmission rouge avec impossibilité de passer les rapports (manuels au volant ou automatique) est le symptôme le plus grave. Le module DTCM est probablement défaillant — démarche obligatoire chez un atelier équipé d'un outil de diagnostic compatible Alfa Romeo.
⚠️ Attention : monter des pneus de tailles ou usures différentes (différence de circonférence > 1%) sur un Q4 peut endommager la boîte de transfert (discussion forum). Toujours respecter scrupuleusement les dimensions et niveaux d'usure prescrits sur les 4 roues.
Problème connu : la défaillance du module DTCM
Le DTCM (Differential Transfer Case Module) est l'organe le plus délicat du système Q4. Il pilote la répartition de couple en temps réel et nécessite une calibration parfaite. Trois cas typiques de défaillance :
- Usure naturelle : après 80 000-130 000 km, les capteurs internes peuvent dériver, générant des codes défaut et un comportement erratique de la transmission.
- Mauvaise calibration : un outil de diagnostic non adapté ou une calibration incorrecte (par exemple après changement de pneus de taille différente) peut induire un dysfonctionnement.
- Surchauffe : roulages prolongés en charge (remorquage, montagne) sans pause peuvent provoquer une dégradation des composants électroniques.
La procédure officielle de "Wear Compensation Calibration" via MultiECUscan permet de réinitialiser l'usure cumulée des disques d'embrayage internes — opération recommandée tous les 60 000 km à titre préventif.
Quels véhicules sont concernés ?
| Marque | Modèle | Code châssis | Années | Motorisations Q4 |
|---|---|---|---|---|
| Alfa Romeo | Giulia Q4 | 952 | 2017-2024 | 2.2 JTDm 210 ch Q4, 2.0 GME 280 ch Q4 |
| Alfa Romeo | Giulia Quadrifoglio | 952 | 2017-2024 | 2.9 V6 510 ch (parfois) |
| Alfa Romeo | Stelvio Q4 | 949 | 2018-2024 | 2.2 JTDm 210 ch Q4, 2.0 GME 280 ch Q4 |
| Alfa Romeo | Stelvio Quadrifoglio | 949 | 2018-2024 | 2.9 V6 510 ch |
💡 Bon à savoir : les Giulia 2.0 GME 200 ch et Stelvio 2.0 GME 200 ch en propulsion arrière n'ont pas de boîte de transfert. Vérifier la mention "Q4" sur la carte grise (champ Z, type variante) avant commande.
Comment vérifier la compatibilité avec votre véhicule ?
Trois méthodes :
- Communiquer le VIN au service technique Car Parts France via le formulaire de devis — vérification réalisée sous 24h, indispensable pour confirmer la compatibilité exacte
- Relever la référence sur la pièce d'origine : référence 00552837900 ou variantes, gravée sur étiquette latérale
- Vérifier la carte grise : la mention "Q4" doit apparaître sur le type variante version
Tableau des références OEM compatibles :
Combien coûte une boîte de transfert Alfa Romeo Q4 ? Comparatif des prix
| Référence | Format Alfa Romeo | ||||
|---|---|---|---|---|---|
| 00552837900 | Référence principale | ||||
| 552837900 | Format court (sans zéros) | ||||
| Solution | Prix pièce | Garantie | Délai | Avantages | Inconvénients |
| ---------- | ----------- | ---------- | ------- | ----------- | --------------- |
| Réparation spécialisée | 600-1 200 € | 6-12 mois | 1-3 semaines | Prix bas si limité à actionneur ou embrayage | Peu d'ateliers maîtrisent la calibration DTCM Alfa |
| Occasion (casse / leboncoin) | 400-800 € | 3-6 mois | 3-7 jours | Prix bas | Module DTCM avec wear cumulé inconnu, programmation à refaire |
| Reconditionné Car Parts France | 1 290 € TTC | 2 ans | 48-72h | Embrayage multidisque neuf, joints renforcés, banc d'essai, calibration usine | Investissement supérieur à l'occasion |
| Échange standard concessionnaire Alfa | 2 500-3 200 € | 2 ans | 1-3 semaines | Pièce d'origine + programmation incluse | Prix élevé |
| Neuf concessionnaire Alfa | 3 500-4 500 € | 2 ans | 2-4 semaines | Pièce neuve d'origine | Très cher |
Coût main-d'œuvre dépose/repose : 600 à 1 000 € en garage indépendant compétent. Calibration DTCM via MultiECUscan ou outil constructeur : 100-200 € en plus.
💡 Le meilleur rapport qualité/prix : la solution reconditionnée Car Parts France (fiche produit) à 1 290 € TTC, garantie 2 ans, divise par 3 le coût total de l'intervention par rapport au concessionnaire. Demander un devis avec votre VIN.
Boîte de transfert Q4 reconditionnée : la solution fiable
Le reconditionnement Car Parts France pour la boîte de transfert Magna Actimax ATC13-01 inclut systématiquement :
Le processus de reconditionnement
- Démontage complet du carter et nettoyage haute pression
- Inspection de l'arbre primaire, des engrenages, de la chaîne et du module DTCM
- Remplacement systématique des disques d'embrayage multidisques, joints d'étanchéité, roulements à aiguilles
- Reconditionnement de l'actionneur électrique (composants Bosch identiques au système BMW xDrive)
- Reset du module DTCM : compteurs d'usure remis à zéro
- Test sur banc d'essai : simulation de répartition de couple, mesure pression hydraulique, vérification capteurs
- Garantie 2 ans pièces
Le montage : ce qu'il faut savoir
Étapes principales
- Mise sur pont, dépose des protections sous-caisse
- Vidange du carter de transmission ZF 8HP70 ou Aisin AWF8F45 selon motorisation
- Dépose de l'arbre de transmission longitudinal
- Démontage des fixations de la boîte de transfert sur la cloche transmission
- Extraction de la boîte par le bas
- Repose dans l'ordre inverse, remplissage transmission, calibration DTCM
- Test routier, vérification absence de défauts
Conseils post-montage
Compter 5 à 7 heures de main-d'œuvre. Calibration DTCM obligatoire après installation — réalisable via MultiECUscan en atelier indépendant ou outil constructeur en concession. Test routier de 100 km incluant accélérations franches, virages serrés et conduite autoroutière pour valider l'absence d'anomalie.
💡 Bon à savoir : la vidange préventive de l'huile de boîte de transfert tous les 60 000-80 000 km prolonge significativement la durée de vie. Référence huile recommandée : Tutela Transmission Q4 ou équivalent (75W-90 GL-5).
Guides par modèle et thématique
- Boîte de transfert Alfa Romeo Giulia Q4 : guide spécifique berline — Focus motorisations Giulia, témoignages forum, calibration MultiECUscan.
- Boîte de transfert Alfa Romeo Stelvio Q4 : panne et remplacement — Spécificités SUV Stelvio, fuites au joint avant, comportement à chaud.
- Alfa Romeo Q4 vibration et bruit transmission : diagnostic — Diagnostic complet par symptôme, codes défaut DTCM, démarche atelier.
- Boîte de transfert Alfa Romeo Q4 prix : comparatif des solutions — Toutes les options chiffrées : occasion, reconditionné, neuf, économie sur l'intervention.
Boîte de transfert reconditionnée Alfa Romeo Giulia / Stelvio Q4 - échange standard - garantie 2 ans
1290,00 € TTCsoit 3x 430,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Combien coûte une boîte de transfert Alfa Romeo Giulia/Stelvio Q4 reconditionnée ?
La boîte de transfert reconditionnée Car Parts France pour Alfa Romeo Giulia ou Stelvio Q4 coûte 1 290 € TTC, garantie 2 ans, livrée en 48-72h. Paiement en 3 fois sans frais disponible (3 × 430 €).
Quels sont les premiers signes d'une boîte de transfert Q4 défaillante ?
Vibrations à chaud entre 60 et 110 km/h, cliquetis en virage à droite serré, à-coups à basse vitesse (0-30 km/h), fuite d'huile au joint avant. Le voyant transmission rouge avec impossibilité de passer les rapports est le stade le plus grave.
À quel kilométrage la boîte de transfert Q4 tombe-t-elle en panne ?
Selon les retours forum (GiuliaForums, StelvioForum), la défaillance survient typiquement entre 80 000 et 130 000 km. Une vidange préventive tous les 60 000-80 000 km prolonge significativement la durée de vie.
Faut-il programmer la boîte de transfert Q4 après remplacement ?
Oui. Une calibration du module DTCM (Differential Transfer Case Module) est obligatoire après installation. Réalisable via MultiECUscan en atelier indépendant (100-150 €) ou outil constructeur en concession (200-400 €).
Le montage de pneus différents endommage-t-il la boîte de transfert Q4 ?
Oui. Une différence de circonférence supérieure à 1% entre les 4 roues dépasse les tolérances du système Q4 et peut provoquer une usure prématurée de la boîte de transfert. Toujours monter 4 pneus identiques en taille et niveau d'usure.
Quelle huile pour la vidange préventive de la boîte de transfert Q4 ?
Tutela Transmission Q4 (référence d'origine Alfa Romeo) ou équivalent SAE 75W-90 GL-5. Quantité : environ 0,8 à 1 litre selon le niveau précis. Vidange recommandée tous les 60 000-80 000 km.
Peut-on rouler avec une boîte de transfert Q4 défaillante ?
Si seulement vibrations à chaud : oui, sur de courtes distances pour rejoindre le garage. Si à-coups, cliquetis ou voyant transmission : non, immobiliser le véhicule. Continuer à rouler peut endommager le différentiel arrière, la transmission ZF/Aisin et l'arbre de transmission.
