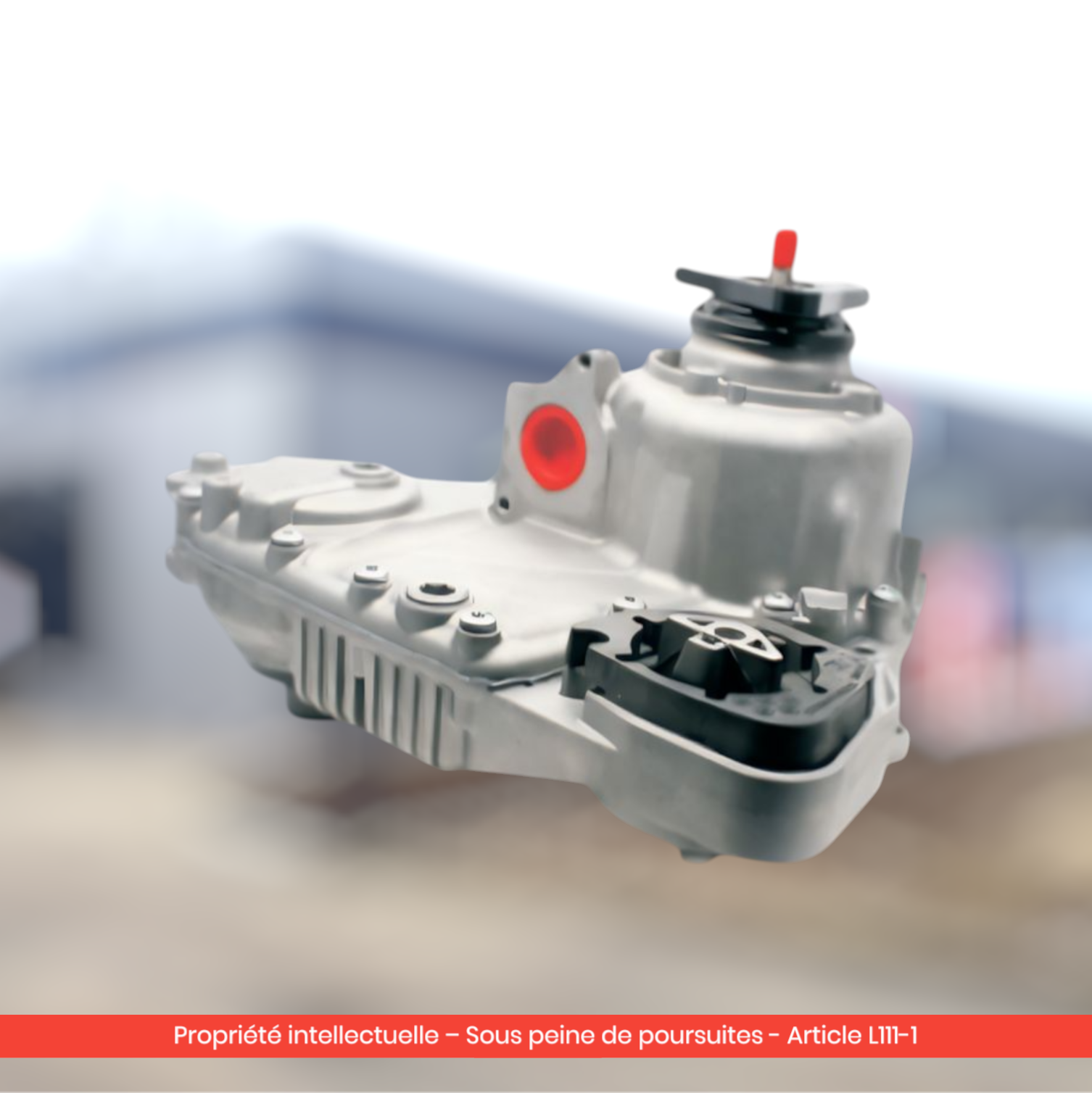

Boîte de transfert ATC450 BMW X5 E70 : diagnostic chaîne distendue

Vous rouliez tranquillement sur autoroute avec votre BMW X5 E70 LCI xDrive30d ou xDrive50i, et voilà que vibrations persistantes, craquement au braquage à froid et message « Drivetrain malfunction » s'invitent dans votre routine. Diagnostic le plus probable : la chaîne de votre boîte de transfert ATC450 s'est distendue. Ce phénomène, documenté sur les forums BimmerFest, XSeries-forum et ForumBMW depuis 2014, frappe massivement les X5 E70 LCI à partir de 130 000 km, en particulier les motorisations N57 (3.0d 245 ch), N57S (40d 306 ch) et N63 (4.4i 408 ch) qui sollicitent fortement la transmission. Ce guide se concentre sur le diagnostic spécifique de la chaîne distendue sur ATC450 E70 — un sujet rarement traité en détail en français.

Comment savoir si la chaîne de votre ATC450 est distendue ?

La chaîne d'une ATC450 est une chaîne BorgWarner de 1,25 pouce de large à 40 maillons, avec un maillon de calage repère bleu ou gris foncé. Elle entraîne le pignon avant depuis l'arbre principal de sortie. Avec le temps, les pas d'usure des axes et plaques creusent du jeu : la chaîne s'allonge mécaniquement. Selon la documentation des rebuilders (AWD.tech, Cobra Transmission), la chaîne doit être remplacée dès que la flèche dépasse 15-20 mm mesurée au point milieu du brin non tendu.

Symptômes concrets sur X5 E70 :

• Cliquetis métallique à froid, surtout en première et marche arrière, qui disparaît une fois la boîte chaude. C'est la chaîne qui « claque » sur les guides en plastique du fait du jeu.
• Vibration de 90 à 130 km/h ressentie au plancher, persistante boîte au point neutre. Différenciation clé : si la vibration disparaît au point neutre, c'est probablement la BVA ou un cardan ; si elle reste, c'est la transmission permanente — donc l'arbre de sortie ATC450.
• Craquement « clac » au démarrage roues braquées à froid : la chaîne se met en tension brutalement après une nuit de repos.
• Bruit de chaîne moulin à vitesse stabilisée, audible vitres ouvertes en passant près d'un mur.

Sur BimmerFest, un propriétaire de X5 E70 35d 2010 documente sa propre dépose après suspicion de chaîne : la chaîne mesurait 1,06 cm de flèche neuve contre 2,3 cm sur la pièce déposée, soit plus du double (Source : BimmerFest — ATC 450 transfer case rebuild).

BMW X5 E70 LCI : à quel kilométrage la chaîne ATC450 lâche-t-elle ?

Les retours d'expérience compilés sur les forums spécialisés convergent vers une zone de panne 130 000 - 200 000 km pour la chaîne et l'embrayage multidisque de l'ATC450 sur X5 E70 LCI. Trois facteurs accélèrent ce vieillissement :

1. Vidange jamais réalisée : BMW a longtemps marketé l'huile DTF1 comme « lifetime fluid ». La réalité terrain montre qu'au-delà de 80 000-100 000 km, l'huile devient saturée de microparticules métalliques et perd ses propriétés lubrifiantes. Sur une X5 E70 à 315 000 km dont la boîte n'avait jamais été vidangée, un propriétaire sur MA-BMW.com constate : « BMW et le mécano indépendant m'ont tous deux conseillé de changer la BT (qui à ma connaissance n'a jamais été vidangée alors qu'elle a 315 000 km) » — l'huile s'était transformée en pâte abrasive (Source : MA-BMW.com — Problème boîte de transfert).

2. Pneus dépareillés AV/AR : un écart de seulement 2 mm de bande de roulement entre l'essieu avant et l'essieu arrière oblige l'embrayage multidisque à compenser en permanence. Cette friction continue chauffe l'huile, accélère son vieillissement, et finit par allonger la chaîne. C'est le motif systématique de refus de prise en charge en concession BMW.

3. Conduite urbaine à charge : sur xDrive50i (N63 V8 4.4 408 ch / 600 Nm), les démarrages à pleine charge sollicitent fortement la chaîne. Le N63 sortant 600 Nm dès 1 750 tr/min, l'effort de cisaillement sur la chaîne est maximal en accélération franche.

Sur la motorisation diesel xDrive40d (N57S 306 ch / 600 Nm), le couple massif disponible à bas régime explique pourquoi cette version est statistiquement plus touchée que la xDrive30d (245 ch / 540 Nm). Sur X5 50i V8 N63, les retours forums font apparaître des cas de chaîne distendue dès 110 000-130 000 km en cas de tractage régulier (caravane, remorque utilitaire). Sur xseries-forum, un E70 4.0d 2010 témoigne d'une panne brutale avec code 5F3A à 165 000 km après tractage ponctuel.

Diagnostic différentiel : chaîne ATC450 ou autre panne ?

Avant de partir sur un remplacement, il faut éliminer les fausses pistes. Voici comment trier proprement.

Pour un diagnostic certain de chaîne distendue, deux outils sont nécessaires :

• Lecture de codes complète via ISTA, Rheingold ou Carly Pro. Les codes 5F3A + 5463 conjugués signent la défaillance interne (chaîne / embrayage), tandis qu'un code 5462 isolé pointe le servomoteur.
• Inspection visuelle de l'huile DTF1 : si l'huile vidangée présente une teinte noire opaque et des paillettes métalliques au fond, la chaîne et les disques d'embrayage sont déjà fortement usés. Une huile DTF1 saine est jaune ambré clair.

Combien coûte la remise en état d'une ATC450 X5 E70 ?

Les options disponibles pour une X5 E70 LCI avec chaîne ATC450 distendue, en 2026 :

Bon à savoir : sur X5 E70 LCI, le démontage est plus long que sur X3 F25 du fait du dégagement plus restreint sous la transmission. Comptez 4-6 h de main-d'œuvre en garage indépendant (350-500 €), jusqu'à 800 € en concession. La pièce reconditionnée Car Parts France à 980 € TTC payable en 3× sans frais offre le meilleur compromis budget / garantie / délai.

Remplacement ATC450 sur X5 E70 : les spécificités à connaître

Quelques particularités liées à la X5 E70 que votre garagiste doit anticiper :

• Module VTG sous console centrale sur les modèles LCI (post-mars 2010). Avant LCI, le module se trouvait ailleurs. À vérifier avant intervention pour ne pas perdre de temps en diagnostic (Source : BimmerFest — 2011 E70 X5 transfer case control module).
• Différence de référence selon couple moteur : xDrive50i N63 (600 Nm) et xDrive40d N57S (600 Nm) reçoivent une variante haute couple (références 27107619178, 27107636480) avec embrayage renforcé. Vérifier impérativement la référence d'origine.
• Appairage pneus obligatoire après remplacement : faire les 4 pneus si écart > 2 mm. Sinon la garantie reconditionnée ne sera pas honorée.
• Adaptation VTG indispensable via ISTA / Rheingold après montage : remise à zéro des adaptations xDrive, réapprentissage course servomoteur.

Pour une vue d'ensemble du produit, des compatibilités exhaustives et du processus de reconditionnement, consultez notre guide complet de la boîte de transfert ATC450 BMW X3 F25 / X5 E70 / X6 E71.

Vous avez plutôt une X3 F25 que vous suspectez aussi en panne d'ATC450 ? Le diagnostic par motorisation diffère sensiblement : consultez notre guide ATC450 BMW X3 F25 — symptômes par motorisation (N47, N57, N20, N55).

FAQ

Combien coûte une boîte de transfert ATC450 pour BMW X5 E70 ?

Une boîte de transfert ATC450 reconditionnée pour BMW X5 E70 LCI coûte 980 € TTC chez Car Parts France, avec garantie 2 ans pièce et main-d'œuvre. Livraison en 48-72 h, paiement en 3× sans frais (3 × 326,67 €). Échange standard sans caution.

Quelle motorisation X5 E70 LCI est la plus touchée par la chaîne ATC450 distendue ?

Statistiquement, xDrive40d (N57S 306 ch / 600 Nm) et xDrive50i (N63 408 ch / 600 Nm) sont les plus exposées, du fait du couple élevé qui sollicite la chaîne dès les bas régimes. xDrive30d (N57 245 ch) est moins touchée mais pas épargnée au-delà de 180 000 km. Le tractage régulier accélère significativement la fatigue de la chaîne.

Peut-on rouler avec une ATC450 chaîne distendue sur X5 E70 ?

À court terme oui, le système se met en sécurité (propulsion AR uniquement), mais c'est fortement déconseillé : l'embrayage multidisque continue à frotter sous certaines phases d'usage et vous risquez d'aggraver l'usure interne — sans compter la perte de stabilité dynamique propre au xDrive. Sur neige ou pluie, le danger est réel.

Faut-il programmer la X5 E70 après remplacement de la boîte ATC450 ?

Oui, une adaptation VTG via ISTA, Rheingold ou Carly Pro est indispensable après montage : remise à zéro des adaptations xDrive, réapprentissage de la course du servomoteur, effacement des codes 5F3A et 5463. Sans cette étape, les défauts reviennent dans les jours qui suivent. Comptez 15-30 minutes d'intervention.
