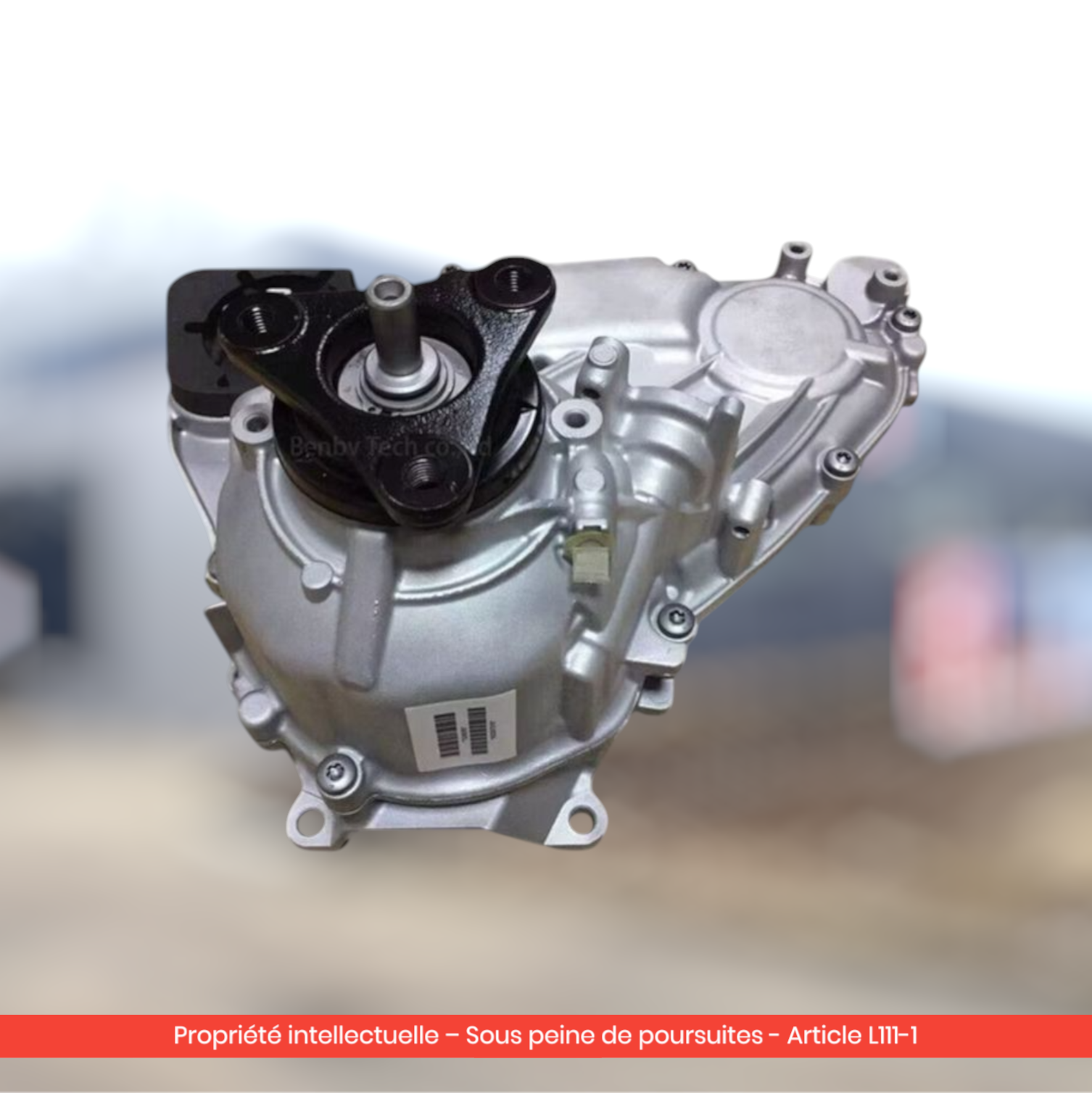

Boîte de transfert ATC450 BMW X3 F25 / X5 E70 / X6 E71 : guide complet

La boîte de transfert ATC450 est la pièce maîtresse du système xDrive sur les BMW X3 F25 (2010-2017), X5 E70 LCI (2010-2013) et X6 E71 (2008-2014). Conçue par Magna Powertrain, elle répartit le couple entre les essieux avant et arrière via un embrayage multidisque piloté électroniquement. Si vous voyez apparaître les voyants 4x4 et ABS, des à-coups à basse vitesse, des vibrations sur autoroute ou un message « Drivetrain malfunction » sur le tableau de bord, vous tenez probablement une boîte de transfert ATC450 fatiguée. Ce guide complet couvre la pièce dans son ensemble — chaîne, embrayage multidisque, carter, pignonnerie — et non pas seulement l'actionneur (servomoteur) qui constitue un sujet à part.

Qu'est-ce que la boîte de transfert ATC450 et à quoi sert-elle ?

La boîte de transfert (en allemand Verteilergetriebe, abrégé VTG) est un boîtier monté en sortie de boîte de vitesses. Elle reçoit l'intégralité du couple moteur via un arbre cannelé, puis le redistribue entre l'arbre de transmission arrière (par défaut) et l'arbre de transmission avant (via une chaîne et un embrayage multidisque). C'est le cœur mécanique du système xDrive, et toute défaillance se traduit immédiatement par une perte du fonctionnement 4 roues motrices et par l'allumage des voyants ABS, DSC et 4x4.

L'ATC450 est une déclinaison de la famille Magna Powertrain AWD Transfer Case, succédant à l'ATC400 (BMW X3 E83) et déployée à partir de 2010 sur les modèles BMW xDrive « milieu de gamme ». Contrairement à ce qu'on lit parfois sur certains blogs, l'ATC450 est bien une boîte à chaîne (chain-driven), comme le confirment les fournisseurs de pièces détachées BorgWarner et les schémas de reconditionnement AWD.tech. La chaîne mesure 1,25 pouce de large et compte 40 maillons, avec un maillon repère bleu ou gris foncé pour le calage. À l'intérieur, un embrayage multidisque (7 disques de friction) piloté par un servomoteur électrique permet de moduler en permanence la répartition du couple : 0/100 en conduite normale (tout à l'arrière), jusqu'à 50/50 en perte d'adhérence, voire 100 % sur l'essieu qui mord encore le sol.

Bon à savoir : la famille ATC450 est utilisée sur plusieurs plateformes BMW xDrive — X3 F25 (toutes motorisations sauf hybrides), X5 E70 phase LCI à partir de 2010, et X6 E71 toutes motorisations à partir de 2010. C'est une pièce commune mais qui se décline en plusieurs références BMW selon le couple moteur et l'année. La référence 27107605344 (MPN principal) couvre la majorité des cas, mais il en existe une vingtaine de variantes (27107609196, 27107619178, 27107627944, 27107635753, etc.).

Les symptômes d'une boîte de transfert ATC450 défaillante

Les symptômes d'une ATC450 fatiguée sont caractéristiques et apparaissent généralement entre 130 000 et 200 000 km. Voici les quatre tableaux cliniques les plus fréquents.

1. Vibrations sur autoroute et craquements en braquage

C'est le symptôme le plus typique de l'usure interne. La vibration apparaît à vitesse stabilisée (100-130 km/h), même boîte au point neutre — signe que ce n'est pas la BVA. Au démarrage, roues braquées, on entend un craquement métallique. Sur le forum ForumBMW.net, un propriétaire de X5 E70 50i de 2011 raconte avoir déposé son véhicule en concession « pour un problème de vibrations sur autoroute (même boîte en position neutre), et parfois un craquement lorsque je démarre roues braquées. Parfois aussi l'impression que la boîte est encore en train de rétrograder alors que je suis arrêté ». BMW lui a établi un devis de remplacement à 6 000 € + 4 pneus neufs imposés (Source : ForumBMW.net — X5 E70 boîte de transfert).

2. À-coups à basse vitesse et broutage en première

Vous reculez, vous braquez, vous repassez en marche avant : la transmission « broute », hésite, donne l'impression de glisser. La sensation rappelle celle d'un ABS qui se déclencherait au ralenti. C'est le signe que les disques d'embrayage multidisque sont contaminés par de la limaille ou que la chaîne a allongé au-delà des 15-20 mm de flèche, valeur de tolérance maximale documentée par les rebuilders ATC450.

3. Voyants 4x4, ABS et DSC simultanés

Le trio de voyants jaune/rouge apparaît typiquement après un démarrage à froid puis disparaît, avant de revenir de plus en plus souvent. Il s'accompagne du message « DSC inactif » ou « Châssis : conduite avec précaution » sur l'écran d'information. Si vous passez le véhicule à la valise (ISTA, Rheingold ou Carly), vous trouverez les codes défaut 5F3A (transfer case internal — défaut interne boîte de transfert), 5463 (mechanism faulty — mécanisme défectueux) et parfois 5462 (excessive servo motor coupling force). Ces codes peuvent provenir de l'actionneur seul, mais quand ils restent après remplacement du servomoteur, c'est la boîte de transfert complète qui est en cause.

4. Fuite d'huile et niveau bas

L'ATC450 contient environ 0,7 à 0,8 L d'huile spécifique DTF1 (référence BMW 83222409710, norme Shell TF-0870, SAE 75W GL-4). Si vous voyez deux petites traces d'huile sous le véhicule espacées de 20 cm environ — typiquement au niveau du bouchon d'évent ou des joints spi de sortie — la boîte est en train de se vider. Sur MA-BMW.com, un propriétaire de X5 E53 décrit exactement ce symptôme : « j'ai deux petites traces d'huile au sol écartées d'environ 20 cm […] l'arbre de transmission qui part vers le train AV parait couvert d'huile » (Source : MA-BMW.com — Problème boîte de transfert). Un fonctionnement prolongé sans huile détruit l'embrayage multidisque en quelques milliers de kilomètres.

⚠️ Attention : si vous continuez à rouler avec une ATC450 en défaut, le système se met en sécurité (2 roues motrices arrière), mais l'embrayage multidisque continue à frotter. Vous risquez d'aggraver l'usure interne et de transformer une réparation à 1 000 € en remplacement complet à 6 000 € en concession.

Problème connu : la chaîne et l'embrayage multidisque qui rendent l'âme entre 130 000 et 200 000 km

C'est le défaut récurrent de la famille ATC450, documenté à la fois côté américain (BimmerFest, Bimmerpost) et côté français/européen (Forum-Auto, MA-BMW, xseries-forum). Plusieurs causes s'enchaînent :

• Vidange jamais faite : BMW a longtemps présenté l'huile DTF1 comme « lifetime fluid ». Dans les faits, elle perd ses propriétés vers 80 000 km et devient saturée de microparticules métalliques. Une boîte n'ayant jamais été vidangée à 300 000 km est quasiment systématiquement à remplacer.
• Différence de diamètre entre pneus AV/AR : un écart de seulement 2 mm sur la bande de roulement suffit à imposer un fonctionnement permanent de l'embrayage multidisque, qui chauffe et s'use prématurément. C'est la raison invoquée par BMW dans la majorité des refus de garantie.
• Conduite urbaine en stop-and-go : les phases d'embrayage répétées à basse vitesse sollicitent fortement les disques de friction.
• Tractage : tracter avec une BMW xDrive accélère sensiblement la fatigue de la chaîne et de l'embrayage.

Sur la X5 E70 LCI, les retours forums situent la panne typique entre 130 000 et 200 000 km. Sur la X3 F25, on trouve des cas dès 70 000-80 000 km en cas d'historique d'entretien chaotique ou de pneus dépareillés (Source : XBimmers F25 — Transfer case clicking noise). Sur la X6 E71, les motorisations 4.4 essence (xDrive50i N63) et 3.0 diesel (xDrive40d N57S) sont particulièrement exposées du fait de leur couple moteur élevé (jusqu'à 600 Nm).

Quels véhicules sont concernés par l'ATC450 ?

Bon à savoir : ne pas confondre l'ATC450 avec l'ATC700, équipée sur la X5 E70 phase 1 (2007-2010) et certaines variantes haut couple X5 M / X6 M. Si vous avez une X5 E70 antérieure à 2010, vous êtes probablement en ATC700, pas en ATC450. La vérification se fait par la référence BMW gravée sur le carter ou par le VIN.

Comment vérifier la compatibilité avec votre véhicule ?

Trois méthodes pour être certain qu'une ATC450 reconditionnée correspondra à votre véhicule :

1. Relever la référence BMW gravée sur la boîte de transfert d'origine (sticker ou gravure sur le carter aluminium). Elle commence par 271076 suivi de 5 chiffres.
2. Communiquer le VIN à un technicien Car Parts France : on vous confirme la compatibilité sous 24 h.
3. Vérifier la carte grise : seules les versions xDrive (champ « 4x4 » sur la carte grise) sont concernées. Les versions sDrive (propulsion uniquement) n'ont pas de boîte de transfert.

Tableau des références OEM compatibles :

Combien coûte une boîte de transfert ATC450 ? Comparatif des prix

Voici un comparatif honnête des solutions disponibles, à jour pour 2026 :

Coût de main-d'œuvre montage : comptez 350-500 € de main-d'œuvre en garage indépendant, jusqu'à 800 € en concession (4 à 6 h de travail selon le modèle).

Bon à savoir — Le meilleur rapport qualité/prix : à 980 € TTC, payable en 3× sans frais (3 × 326,67 €), la boîte de transfert ATC450 reconditionnée Car Parts France représente le meilleur compromis garantie / fiabilité / prix. L'échange standard est sans caution : vous payez le prix affiché, et vous avez 30 jours pour nous retourner votre ancienne pièce après montage. Récupération gratuite par notre chauffeur ou en point relais (devis personnalisé sur demande).

Boîte de transfert ATC450 reconditionnée : la solution fiable et économique

Notre boîte de transfert ATC450 reconditionnée pour BMW X3 F25, X5 E70 et X6 E71 est une pièce remise à neuf sur place, testée sur banc, et livrée avec une garantie 2 ans pièce et main-d'œuvre.

Le processus de reconditionnement

1. Démontage complet du carter et inspection visuelle (recherche de fissures, voile d'arbre, usure).
2. Mesure de la chaîne : si la flèche dépasse 15 mm, remplacement obligatoire par une chaîne BorgWarner neuve (1,25" / 40 maillons).
3. Remplacement systématique des disques d'embrayage multidisque (7 friction + 7 acier), des joints spi de sortie, des roulements de sortie, et du carter intermédiaire si voilé.
4. Réassemblage avec couples de serrage BMW, nettoyage des canaux d'huile, contrôle du jeu.
5. Remplissage à l'huile DTF1 neuve (Shell TF0870, 0,8 L).
6. Test sur banc d'essai simulant des phases d'embrayage progressives (couple variable de 0 à 600 Nm), contrôle d'absence de fuite, lecture de la signature électrique du servomoteur.

Reconditionné vs occasion : quelle vraie différence ?

Une boîte d'occasion provient d'un véhicule accidenté ou cassé : on ne connaît ni son historique d'entretien, ni son kilométrage réel, ni l'état interne de l'embrayage. Vous payez moins cher en magasin, mais vous prenez le risque de devoir tout refaire dans les 6-12 mois. Le reconditionné, à l'inverse, vous garantit une pièce qui repart pour 100 000 km minimum si la mécanique périphérique est saine (pneus appairés, vidanges respectées).

Le montage : ce qu'il faut savoir

Le remplacement d'une ATC450 n'est pas une intervention amateur : il faut un pont élévateur, un cric transmission, et l'outil de diagnostic BMW pour réinitialiser les adaptations xDrive après montage.

Étapes principales du montage

1. Mise en sécurité : véhicule sur pont, vidange préalable de la boîte de transfert (bouchon de vidange en bas du carter).
2. Dépose des arbres de transmission AV et AR (4 vis chacun, repérer la position pour le remontage).
3. Dépose de l'ATC450 : 4 vis de fixation sur la BVA, supportée au cric transmission (poids de la pièce : ~25 kg).
4. Pose de la pièce reconditionnée : alignement des cannelures sur l'arbre de sortie BVA, serrage au couple (référence WIS BMW).
5. Remplissage à l'huile DTF1 neuve (~0,8 L).
6. Adaptation via valise diagnostic (ISTA, Rheingold) : remise à zéro des adaptations VTG, réapprentissage de la course du servomoteur, effacement des codes 5F3A / 5463.

Conseils post-montage

• Faire un parcours mixte de 50 km (ville + autoroute + chemins) pour permettre au système d'auto-calibrer la répartition de couple.
• Vérifier l'appairage des pneus : un écart de plus de 2 mm de bande de roulement entre AV et AR raccourcira la durée de vie de la nouvelle boîte de moitié.
• Programmer une vidange à 80 000 km : l'huile DTF1 n'est pas « lifetime » dans la pratique.

Bon à savoir : une adaptation logicielle est indispensable après tout remplacement. Sans elle, le système peut conserver les anciennes valeurs d'usure et déclencher de nouveaux codes défaut dans les jours qui suivent. Si votre garage habituel ne dispose pas d'ISTA ou Rheingold, nous pouvons vous orienter vers un partenaire qualifié BMW.

Guides par modèle et thématique : trouvez la solution pour votre véhicule

• Boîte de transfert ATC450 BMW X5 E70 — diagnostic chaîne distendue — Focus sur les symptômes vibration / craquement / fuite sur la X5 E70 LCI, kilométrages typiques de panne et procédure de diagnostic chaîne.
• Boîte de transfert ATC450 BMW X3 F25 — symptômes par motorisation — Différences de comportement entre xDrive20d (N47), xDrive30d (N57), xDrive35i (N55) et xDrive28i (N20).
• ATC450 vs ATC500 vs ATC700 : différences techniques et compatibilité — Comparatif technique des trois transfer cases Magna utilisées sur les BMW xDrive milieu / haut de gamme.
• Prix boîte ATC450 reconditionnée vs réparation chaîne : quel budget prévoir — Tous les chiffres : reconditionné, occasion, neuf, réparation interne, main-d'œuvre montage.

Notre catalogue couvre aussi l'actionneur de boîte de transfert ATC450 quand seul le servomoteur est en cause, et nos guides parallèles ATC500 X5 E53 et ATC700 X5 E70 phase 1 pour les autres générations.

FAQ

Combien coûte une boîte de transfert ATC450 reconditionnée pour BMW X3 F25, X5 E70 ou X6 E71 ?

Une boîte de transfert ATC450 reconditionnée Car Parts France coûte 980 € TTC, avec garantie 2 ans et livraison en 48-72 h. Le paiement en 3× sans frais (3 × 326,67 €) est disponible. C'est l'échange standard, sans caution à la commande : vous payez le prix affiché et nous récupérons gratuitement votre ancienne pièce sous 30 jours après montage.

Quels sont les symptômes d'une ATC450 défaillante ?

Les quatre symptômes principaux sont : vibrations sur autoroute boîte au point neutre, craquements en braquage au démarrage, à-coups à basse vitesse en stop-and-go, voyants 4x4 + ABS + DSC allumés simultanément. Codes défaut typiques : 5F3A (défaut interne), 5463 (mécanisme défectueux), 5462 (servomoteur).

À quel kilométrage tombe en panne une boîte ATC450 ?

Les retours forums situent la panne typique entre 130 000 et 200 000 km sur X5 E70 LCI et X6 E71. Sur X3 F25, des cas plus précoces apparaissent dès 70 000-80 000 km en cas de pneus dépareillés ou d'entretien irrégulier. Une boîte vidangée régulièrement (huile DTF1 tous les 80 000 km) peut dépasser 250 000 km.

Quelle est la différence entre la boîte ATC450 complète et l'actionneur seul ?

L'actionneur (servomoteur) est une petite pièce vissée sur le carter de la boîte : il fait tourner la came qui presse les disques d'embrayage. La boîte complète inclut la chaîne, les pignons, les disques, le carter et l'actionneur. Si seul le servomoteur est en cause (code 5462 isolé), un remplacement actionneur suffit. Si on a aussi des vibrations, des à-coups ou du bruit interne, c'est la boîte complète qui doit être remplacée.

Peut-on rouler avec une boîte de transfert ATC450 en panne ?

Court terme oui (le système se met en sécurité, vous restez en propulsion arrière), mais c'est fortement déconseillé : l'embrayage multidisque continue à frotter sous certaines conditions et vous risquez d'aggraver l'usure interne. À éviter en particulier dans la neige ou sur sol mouillé, où vous perdez tout l'avantage du xDrive et la stabilité associée.

Quelle huile pour la vidange d'une ATC450 ?

L'huile officielle BMW est la DTF1, référence 83222409710 (équivalente Shell TF-0870, norme SAE 75W GL-4). Capacité : 0,7 à 0,8 L. Toutes les générations ATC400, ATC450, ATC500 et ATC700 utilisent la même huile. Pensez à vidanger tous les 80 000 km maximum, même si BMW la présente comme « lifetime ».

Que faut-il programmer après le remplacement d'une boîte ATC450 ?

Après remplacement, il est nécessaire de réaliser une adaptation VTG via ISTA, Rheingold ou Carly Pro : remise à zéro des adaptations xDrive, réapprentissage de la course du servomoteur, effacement des codes 5F3A / 5463. Cette intervention prend 15-30 minutes et est indispensable pour éviter le retour des défauts. Si votre garage habituel n'a pas l'outil, nous pouvons vous orienter vers un partenaire qualifié.
