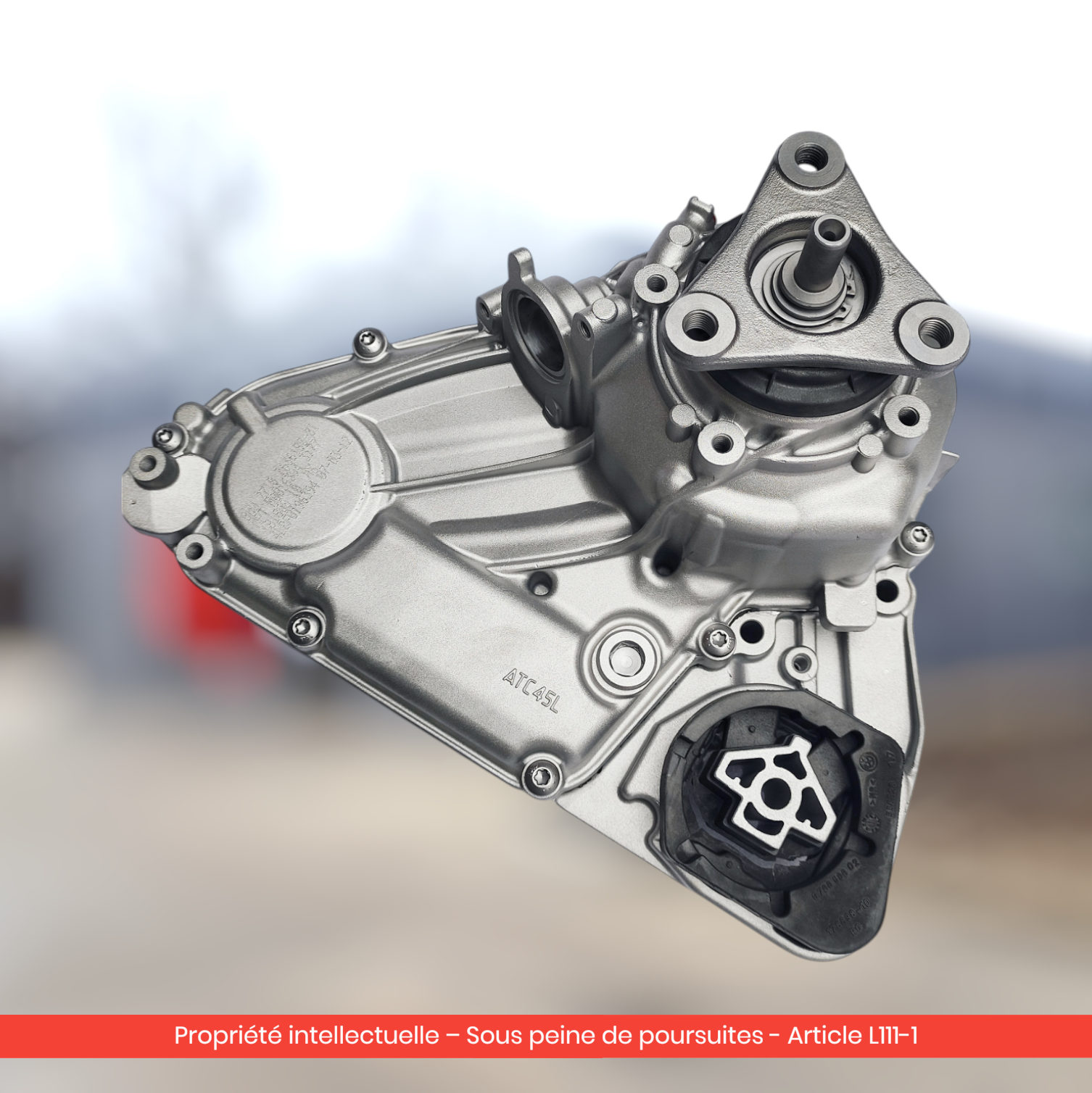

Boîte de transfert ATC45L BMW X3 F25 et X4 F26 : symptômes par motorisation

La boîte de transfert ATC45L équipe la totalité des BMW X3 F25 xDrive (2010-2017) et X4 F26 xDrive (2014-2018), du diesel 2.0 N47/B47 (xDrive20d) au 3.0 N57Z (xDrive35d), en passant par les essences N20 (xDrive20i / 28i) et N55 (xDrive35i). Sur ces SUV compacts, les motorisations sont moins puissantes que sur le X5, mais l'usage urbain et péri-urbain met particulièrement à l'épreuve l'embrayage multidisque et l'actionneur de l'ATC45L. Ce guide détaille les symptômes par motorisation, les codes défaut spécifiques au X3 F25 et au X4 F26, et les solutions de remplacement adaptées aux propriétaires français.

X3 F25 et X4 F26 : pourquoi la boîte de transfert ATC45L souffre en usage urbain

À la différence du X5 qui passe beaucoup de temps sur autoroute à régime constant, le X3 F25 et le X4 F26 sont massivement utilisés en péri-urbain et en ville. Cette typologie d'usage est particulièrement traumatisante pour l'ATC45L :

• Sollicitations 4×4 fréquentes : à chaque démarrage à froid, virage serré, manœuvre de stationnement, l'embrayage multidisque s'engage et désengage.
• Trajets courts : l'huile DTF1 n'atteint jamais sa température optimale (80-90 °C), ce qui dégrade sa viscosité et accélère l'usure interne.
• Stop-and-go urbain : sur N47 et N20, les arrêts/redémarrages permanents augmentent les cycles d'engagement de la boîte.

Le résultat se voit sur les forums : les premières pannes sur X3 F25 apparaissent typiquement entre 80 000 et 130 000 km — plus tôt que sur X5 — sur les motorisations diesel et essence à utilisation urbaine intensive. Sur Techniconnexion, un propriétaire de F25 2.0d N47N de 2011 témoigne avoir reçu un diagnostic « la boîte de transfert va lâcher » dès la révision suivant l'achat d'occasion, sans savoir quelle solution choisir entre remplacement complet et changement de pignon plastique de l'actionneur. Un cas représentatif de la situation des propriétaires de X3 F25 à 100 000-150 000 km.

Symptômes ATC45L sur X3 F25 et X4 F26 selon la motorisation

Chaque motorisation a son comportement de panne spécifique. Voici les manifestations typiques observées sur les forums BMW français.

xDrive20d (N47N, B47) — Le diesel 2.0 le plus répandu

Sur le 2.0 diesel N47N (X3 F25 pré-LCI) et son successeur B47 (X3 F25 LCI / X4 F26), les symptômes typiques sont :

• Cliquetis métallique sous le siège conducteur en décélération, surtout à froid
• Sensation de « broutement » en manœuvre arrière à très basse vitesse (5-10 km/h)
• Voyants 4×4 + DSC + ABS simultanés au bout de plusieurs cycles d'avertissement
• Codes défaut OBD : 4F85, 4F86 (embrayage usé)

Sur N47N, l'usure de la chaîne précède souvent celle de l'embrayage. Sur B47 (X3 F25 LCI à partir de 2014, X4 F26), c'est plus souvent l'actionneur 27607643762 qui cède en premier — son pignon plastique interne (référence kit réparation 27107566296) casse typiquement entre 120 000 et 160 000 km.

xDrive20i et 28i (N20) — Le 2.0 essence

Sur le 2.0 essence turbo N20 (xDrive20i 184 ch / xDrive28i 245 ch), les symptômes diffèrent légèrement :

• Bruit de roulement plus discret que sur diesel, perceptible surtout entre 50 et 90 km/h
• À-coups d'engagement en sortie de virage sec (typique d'un embrayage commençant à patiner)
• Code 4F8A (erreur d'apprentissage VTG) plus fréquent que sur diesel

Le N20 souffre moins en couple (350 Nm contre 380-450 Nm sur diesel), mais les accélérations sportives répétées en font une motorisation à risque modéré au-delà de 130 000 km.

xDrive30d et 35d (N57N, N57Z) — Les 3.0 diesel

Le 3.0d N57N (xDrive30d, 258 ch / 560 Nm) et le N57Z bi-turbo (xDrive35d, 313 ch / 630 Nm) sont les motorisations les plus exigeantes pour l'ATC45L sur X3 F25 / X4 F26. Les pannes typiques :

• Vibrations sourdes à 80-110 km/h, ressenties dans le plancher
• Voyants 4×4 / ABS / DSC dès 130 000 km en usage routier intensif
• Code 4F8F (surchauffe embrayage) plus fréquent sur xDrive35d

xDrive35i (N55) — Le 3.0 essence

Le 3.0 essence turbo N55 (306 ch / 400 Nm) est moins exigeant que les diesel six cylindres. Pannes typiques au-delà de 150 000 km, principalement au niveau de l'actionneur (pignon plastique). La chaîne tient généralement bien si la vidange préventive a été effectuée à 80 000-100 000 km.

Codes défaut spécifiques X3 F25 / X4 F26 et leur interprétation

Le calculateur VTG du X3 F25 et X4 F26 enregistre des codes défauts identiques à ceux du X5 (4F85, 4F86, 4F8A, 4F89, 4F8F) — voir notre guide ATC45L X5 E70 LCI / F15 pour le détail. Mais sur F25 / F26, deux codes apparaissent plus souvent :

• 4F84 : Panne servomoteur — typique de l'usure du pignon plastique de l'actionneur. Coût de réparation isolée : 80-150 € (pignon réf. 27107566296 ≈ 25-40 € + main d'œuvre).
• 5F11 : Communication EDC-VTG perdue — symptôme d'un faisceau électrique ou d'une masse oxydée. Diagnostic électrique avant tout remplacement mécanique.

Sur Techniconnexion, un ancien responsable SAV BMW résume bien le piège : « le petit moteur électrique avec des pignons en plastique, BMW ne le vendait plus à part ». Conséquence : en concession, le devis monte à 3 000-3 500 € pour la boîte complète quand seul le pignon de 25 € a cassé. C'est précisément pour éviter ce scénario que Car Parts France reconditionne ses boîtes avec actionneur révisé et pignon neuf systématiquement remplacé.

Combien coûte une boîte de transfert ATC45L pour X3 F25 ou X4 F26 ? Les options

Sur ces SUV compacts (cote 8 000-18 000 € selon état et motorisation), le rapport entre coût de réparation et valeur du véhicule est critique. Voici les solutions hiérarchisées du moins cher au plus cher.

La main d'œuvre de remplacement d'ATC45L sur X3 F25 / X4 F26 est de 400-550 € en garage indépendant équipé BMW, contre 800-1 000 € en concession. La proximité du carter ZF 8HP et l'accès relativement dégagé (par rapport au X5) facilitent l'intervention.

💡 Le bon réflexe : Sur un X3 F25 xDrive20d à 140 000 km dont la valeur Argus tourne autour de 11 000-13 000 €, dépenser 4 500 € en concession BMW n'est pas rationnel. Le combo boîte reconditionnée Car Parts France à 1 390 € + 500 € de pose en garage indépendant ≈ 1 890 € TTC, soit moins de 15 % de la valeur du véhicule. Devis personnalisé en ligne avec votre VIN.

Quelle référence OEM ATC45L pour mon X3 F25 ou X4 F26 ?

Pour sécuriser la commande, il est indispensable de relever la référence OEM gravée sur la plaque aluminium de l'ancienne boîte (côté gauche du carter, format 271xxxxxxxx). Voici les principales correspondances pour X3 F25 et X4 F26.

Les références sont interchangeables entre F25 LCI et F26 sur les mêmes motorisations (plateforme et boîte de transfert identiques). Toute la gamme reste compatible avec la pièce reconditionnée Car Parts France après vérification du numéro OEM.

Remplacement ATC45L sur X3 F25 / X4 F26 : ce qu'il faut prévoir

Le démontage d'une ATC45L sur X3 F25 / X4 F26 est plus accessible que sur X5 — la garde au sol moindre du X5 complique l'intervention. Sur F25/F26, la procédure standard prend 4-5 h en garage équipé :

1. Pont élévateur obligatoire (la ATC45L pèse 18-22 kg et doit être supportée par cric de transmission)
2. Dépose des arbres avant et arrière (marquer la position avec peinture pour le remontage)
3. Déconnexion du servomoteur 27607643762 (4 vis Torx)
4. Dépose des 6 boulons de fixation au carter ZF 8HP
5. Repose au couple (42-58 Nm selon vis), remplissage 0,8 L DTF1 (réf. 83 22 2 409 710)
6. Calibrage VTG via ISTA-D : Service functions → Drive → Transfer box VTG → Calibration. Étape obligatoire — sans elle, les à-coups réapparaissent en 100-200 km.

Pour aller plus loin sur la procédure de vidange DTF1 spécifique aux F25/F26 sans bouchon de vidange, consultez notre guide dédié Vidange ATC45L : procédure DTF1 par aspiration.

Pour une vue d'ensemble complète de l'ATC45L (compatibilités, fonctionnement, prix), consultez notre guide pilier ATC45L BMW X3 X4 X5 X6.

Si votre véhicule est un X5 E70 LCI ou X5 F15 (motorisations plus puissantes N57/N63), consultez plutôt notre guide ATC45L X5 E70 LCI et F15 : diagnostic et prix. Pour comparer toutes les options de remplacement (reconditionné, occasion, neuf, échange standard) avec calcul du budget total incluant la main d'œuvre, voir notre comparatif prix ATC45L détaillé. Et si vous possédez un X3 F25 pré-LCI 2010-2011 avec moteur N47, sachez qu'il peut aussi être équipé de l'ATC450 — consultez le guide boîte de transfert ATC450 BMW X3 F25 : symptômes par motorisation pour identifier votre modèle exact.

FAQ

Quelle motorisation X3 F25 est la plus exposée à la panne ATC45L ?

Le X3 F25 xDrive30d (N57N) en usage urbain ou péri-urbain intensif est la motorisation la plus exposée. Les premières pannes apparaissent dès 100 000-130 000 km contre 150 000 km en moyenne en usage routier. Le X4 F26 35d (N57Z) est également très sollicité par son couple élevé (630 Nm).

Mon X3 F25 affiche les voyants 4×4 ABS DSC : c'est forcément l'ATC45L ?

Pas systématiquement. Avant remplacement, faire un diagnostic OBD avec ISTA-D, INPA ou BimmerLink Pro. Les codes 4F85, 4F86, 4F8A confirment une panne de la boîte ATC45L. Le code 4F84 isolé indique un actionneur (pignon plastique), réparable pour 100-150 €.

Quelle référence OEM pour mon X3 F25 LCI xDrive20d 2015 ?

Le X3 F25 LCI xDrive20d (B47, 2014-2017) utilise la référence ATC45L 27108623348. La pièce reconditionnée Car Parts France à 1 390 € TTC est compatible — vérification systématique par référence OEM à la commande, garantie 2 ans incluse.

Peut-on changer juste le pignon plastique de l'actionneur sur X3 F25 ?

Oui, c'est possible et économique si seul le code 4F84 (panne actionneur) est présent et que la chaîne / l'embrayage sont sains. Kit pignon réf. 27107566296 ≈ 25-40 €, MO 80-120 €. Mais si la voiture a > 130 000 km, le risque que la chaîne lâche dans les 6-12 mois est réel — beaucoup d'utilisateurs préfèrent l'échange standard reconditionné.

Combien coûte le montage d'une ATC45L sur X3 F25 / X4 F26 dans un garage indépendant ?

Comptez 400-550 € de main d'œuvre en garage indépendant équipé valise BMW (calibrage VTG inclus), contre 800-1 000 € en concession. L'intervention prend 4-5 h sur F25/F26 grâce à un meilleur accès qu'au X5. Avec la pièce reconditionnée Car Parts France, budget total ≈ 1 800-2 000 € TTC vs 4 500-5 000 € en concession.
