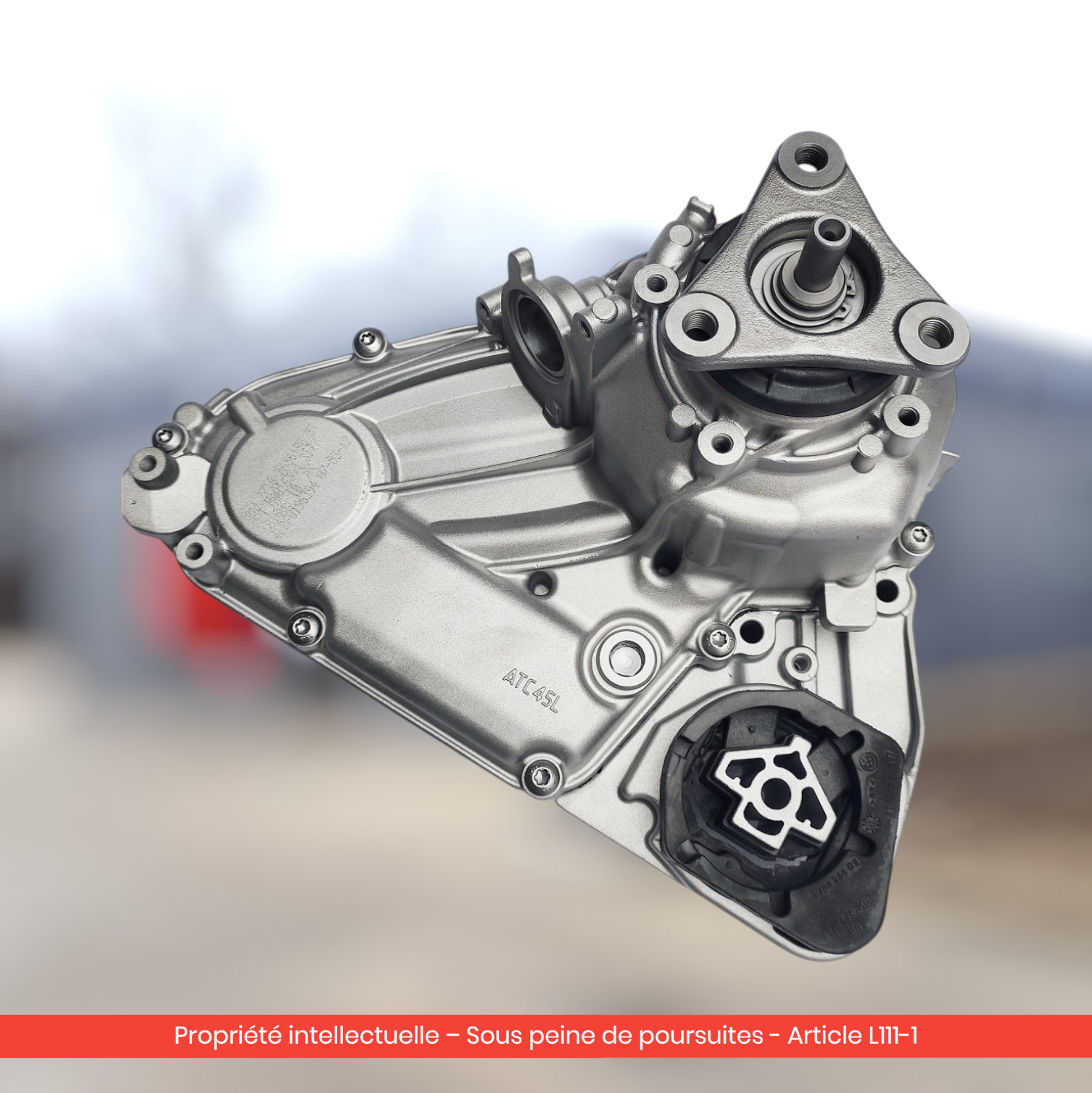

Boîte de transfert ATC45L BMW X5 E70 LCI et F15 : diagnostic, à-coups et prix

La boîte de transfert ATC45L équipe les BMW X5 E70 LCI (2009-2013) et X5 F15 (2013-2017) sur la totalité des versions xDrive, du diesel 6 cylindres N57 (xDrive30d, 35d, 40d, M50d) au V8 essence 4.4 i N63 (xDrive50i). Sur ces SUV haut de gamme à fort couple, l'ATC45L est l'un des composants xDrive les plus sollicités — et l'un des plus coûteux à remplacer en concession. Ce guide dédié au X5 E70 LCI et F15 fait le point sur les symptômes, les motorisations les plus touchées, les codes défaut typiques et les solutions disponibles pour remplacer une boîte de transfert ATC45L défaillante.

Pourquoi le X5 E70 LCI et F15 sollicitent autant l'ATC45L

Avant de parler diagnostic, il faut comprendre pourquoi l'ATC45L souffre davantage sur le X5 (E70 LCI et F15) que sur d'autres SUV xDrive de la gamme.

Le X5, c'est entre 1 950 et 2 250 kg sur la balance selon les versions. Sur les xDrive40d et M50d (motorisations N57S/N57Z, jusqu'à 381 ch et 740 Nm de couple), la boîte de transfert encaisse en permanence un couple supérieur à 500 Nm — ce qui est proche de sa limite de conception théorique pour la version « Light » par chaîne. Sur le N63 4.4i (xDrive50i, 408-450 ch), même combat : la puissance maximale est routinière en France sur autoroute.

Résultat : la chaîne d'entraînement et les disques d'embrayage multidisque s'usent plus vite que sur un X3 F25 essence à faible kilométrage. Sur les forums BMW français, les premiers symptômes apparaissent typiquement :

• Entre 140 000 et 180 000 km sur xDrive40d / M50d diesel
• Entre 100 000 et 150 000 km sur xDrive50i N63
• Dès 80 000 km sur les X5 utilisés en remorquage régulier ou usage commercial

Sur ForumBMW.net, les propriétaires de X5 F15 décrivent systématiquement le même scénario : à-coups d'abord, puis vibrations en manœuvre, puis allumage simultané des voyants xDrive / ABS / DSC. Le cas le plus emblématique, documenté sur Forum BMW.fr, concerne un propriétaire de X5 F15 de 2014 qui résume bien la situation : « Suite à des petits accoups en roulant normalement, je prends RDV chez mon garagiste. […] Il faut changer la boîte de transfert (ATC 45 L), prix annoncé env. 3700€. Après avoir regardé sur de nombreux forums, je décide de faire la vidange de celle-ci. […] Pour une quarantaine d'euros, tout est revenu dans l'ordre. » Un témoignage qui illustre exactement le point critique : sur le X5 F15, 60 à 70 % des à-coups disparaissent après une simple vidange DTF1, à condition d'agir avant que la chaîne ne soit définitivement déformée.

Codes défaut xDrive sur X5 E70 LCI et F15 : comment les interpréter

Quand la boîte ATC45L commence à fatiguer sur un X5, le calculateur VTG (Verteilergetriebe-Steuergerät — calculateur transfer case) enregistre des codes défaut bien spécifiques. Les plus fréquents :

Sur le X5 F15 30d (N57N) en particulier, les codes 4F85 + 4F86 simultanés sont quasi-systématiques au-delà de 150 000 km. Un diagnostic ISTA en concession ou un OBD compatible BMW (ISTA-D, INPA, BimmerLink Pro) suffit pour les lire.

💡 Bon à savoir : Sur X5 F15 LCI (à partir de 2015), la boîte de transfert n'a plus de bouchon de vidange — seulement un bouchon de remplissage sur le dessus. La vidange se fait obligatoirement par aspiration via le bouchon supérieur. Prévoir une pompe à vide manuelle (type Mityvac) et un tuyau souple de 6 mm avant de démarrer l'opération.

Quelles motorisations X5 sont les plus touchées par la panne ATC45L ?

Toutes les versions xDrive du X5 E70 LCI et F15 sont équipées de l'ATC45L, mais certaines motorisations posent plus de problèmes que d'autres. Voici le classement par fiabilité observée sur les forums :

Le M50d (X5 F15) est le cas le plus tendu : le tri-turbo diesel développe 740 Nm de couple en sortie de boîte ZF 8HP, ce qui dépasse les spécifications nominales de l'ATC45L « Light ». Les retours forum confirment des pannes dès 90 000-110 000 km sur cette motorisation, contre 150 000 km en moyenne sur xDrive30d. BMW a d'ailleurs sorti une variante renforcée de la boîte de transfert pour les M50d et M50i (référence 27108643151), à ne pas confondre avec la version standard.

Combien coûte une boîte de transfert ATC45L pour X5 E70 LCI ou F15 ? Les options disponibles

Voici les fourchettes constatées sur le marché français pour un X5 E70 LCI ou F15 selon la solution retenue. Les prix incluent la pièce mais pas la main d'œuvre.

À cela s'ajoute la main d'œuvre : 400-600 € en garage indépendant équipé BMW, 800-1 100 € en concession (avec recalibrage ISTA inclus). Pour un X5 F15 xDrive30d à 160 000 km, le budget total pièce + montage + huile + calibrage est typiquement :

• Solution Car Parts France : 1 390 € + 500 € MO ≈ 1 890 € TTC
• Solution concession BMW : 3 500 € + 1 000 € MO ≈ 4 500 € TTC

L'économie réalisée avec une boîte de transfert ATC45L reconditionnée Car Parts France atteint 2 500 à 2 800 € sur le X5 F15 — un argument de poids quand la voiture vaut elle-même 18-25 000 € à la cote Argus.

💡 Le meilleur rapport qualité/prix : Sur un X5 F15 30d ou 40d à plus de 130 000 km, le reconditionné est le choix le plus rationnel. Garantie 2 ans, livraison 48-72 h, paiement en 3× sans frais via Scalapay. Demandez votre devis personnalisé incluant la main d'œuvre dans votre région.

Diagnostic ATC45L sur X5 : la méthode forum éprouvée

Les propriétaires expérimentés de X5 sur les forums BMW ont mis au point une méthode de diagnostic en 3 étapes avant de partir sur un remplacement.

Étape 1 : test du débranchement de l'actionneur

Sur X5 E70 LCI, débrancher la prise CAN du servomoteur 27607643762 (4 vis Torx, 5 min) puis effectuer un essai routier. Si tous les bruits et à-coups disparaissent et que la voiture roule normalement en propulsion, la panne vient bien de l'ATC45L (chaîne, embrayage ou actionneur) et non d'un pont avant ou d'un arbre de transmission. C'est l'astuce que rapporte un propriétaire sur MA-BMW.com : « la boîte peut être déconnectée et lorsqu'elle est déconnectée il n'y a plus de bruit. » Attention : rouler longtemps sans 4×4 sur un véhicule non conçu pour est déconseillé.

Étape 2 : vidange DTF1 et observation

Si le diagnostic ATC45L est confirmé, faire la vidange DTF1 (0,8 L d'huile BMW 83 22 2 409 710) avant tout autre remplacement. L'huile usagée donne une indication précieuse :

• Huile noire avec dépôt brillant = limaille métallique → embrayage usé, remplacement nécessaire
• Huile brune avec particules fines = usure normale → vidange suffit
• Huile très foncée, odeur de brûlé = surchauffe embrayage → remplacement

Étape 3 : recalibrage VTG via ISTA

Après toute intervention (vidange ou remplacement), le calibrage VTG via valise ISTA est obligatoire. Sans lui, le calculateur conserve les anciennes adaptations et les à-coups réapparaissent dans les 100-200 km. Comptez 60-100 € en garage indépendant équipé.

X5 E70 LCI vs X5 F15 : quelles différences pour l'ATC45L ?

Bien que les deux générations utilisent la même base ATC45L (chaîne + actionneur 27607643762), il existe des différences notables :

Sur X5 F15 post-2015, la disparition du bouchon de vidange est une vraie contrainte technique. Comme le résume un propriétaire sur MA-BMW.com : « sur les f 25 [et F15] la boîte de transfert n'a plus de vis de vidange, uniquement une vis de remplissage et niveau ». La conséquence : il faut une pompe à vide pour aspirer l'huile usagée par le bouchon supérieur, et il est plus difficile de récupérer la limaille tombée au fond du carter.

Pour une vue d'ensemble de toutes les compatibilités, références OEM et procédures, consultez notre guide complet de la boîte de transfert ATC45L BMW X3 X4 X5 X6.

Si votre véhicule est un X3 F25 ou X4 F26, le guide spécifique des symptômes ATC45L sur X3 F25 / X4 F26 par motorisation sera plus pertinent — les motorisations N47/B47/N20 ont des comportements différents du X5 diesel haute charge.

Pour aller plus loin sur l'entretien préventif et la procédure de vidange spécifique aux F15/F25 sans bouchon, consultez notre guide vidange ATC45L : procédure DTF1 par aspiration. Pour un comparatif détaillé des solutions de remplacement avec budget total, voir prix boîte de transfert ATC45L : reconditionnée vs réparation vs occasion. Si votre BMW est équipée de la génération précédente (à pignons intermédiaires), le guide ATC450 BMW X5 E70 : diagnostic chaîne distendue sera mieux adapté.

FAQ

Quelle boîte de transfert pour mon BMW X5 F15 xDrive40d ?

Le X5 F15 xDrive40d (N57S, 2013-2017) est équipé de la boîte de transfert ATC45L référence 27107643758, 27107649182 ou 27108643151 selon le millésime. La version reconditionnée Car Parts France est compatible avec tous ces numéros — vérification systématique par référence OEM avant expédition.

Combien coûte une ATC45L pour X5 E70 LCI ou F15 chez un concessionnaire BMW ?

En concession BMW, l'échange standard d'une ATC45L coûte typiquement 3 200-3 700 € pour la pièce seule, hors main d'œuvre et calibrage. Avec montage, le devis dépasse facilement 4 500 € TTC. La version reconditionnée Car Parts France est facturée 1 390 € avec garantie 2 ans, soit une économie de 2 500 € minimum.

Mon X5 F15 fait des à-coups à basse vitesse : faut-il remplacer la boîte ?

Pas forcément. Sur X5 F15, 60 à 70 % des à-coups disparaissent après une simple vidange DTF1 (80-150 € en garage). Il faut intervenir tôt : si on attend que la chaîne soit déformée, seul le remplacement complet règle le problème. Voyants xDrive + ABS + DSC simultanés = remplacement obligatoire.

Le X5 M50d est-il plus sensible à la panne ATC45L que les autres ?

Oui. Le tri-turbo N57X du M50d délivre 740 Nm, à la limite des spécifications de l'ATC45L Light. Les pannes apparaissent dès 90 000-110 000 km contre 150 000+ km sur xDrive30d. BMW a sorti une variante renforcée (réf. 27108643151) — vérifier la référence sur l'ancienne pièce avant commande.

Faut-il faire le calibrage VTG ISTA après pose d'une nouvelle ATC45L sur X5 ?

Oui, c'est obligatoire. Sans le calibrage VTG (Service functions → Drive → Transfer box VTG → Calibration sur ISTA), le calculateur xDrive conserve les anciennes adaptations et les à-coups réapparaissent au bout de 100-200 km. Comptez 60-100 € en garage équipé ISTA, inclus dans le tarif Car Parts France si commande avec montage partenaire.
