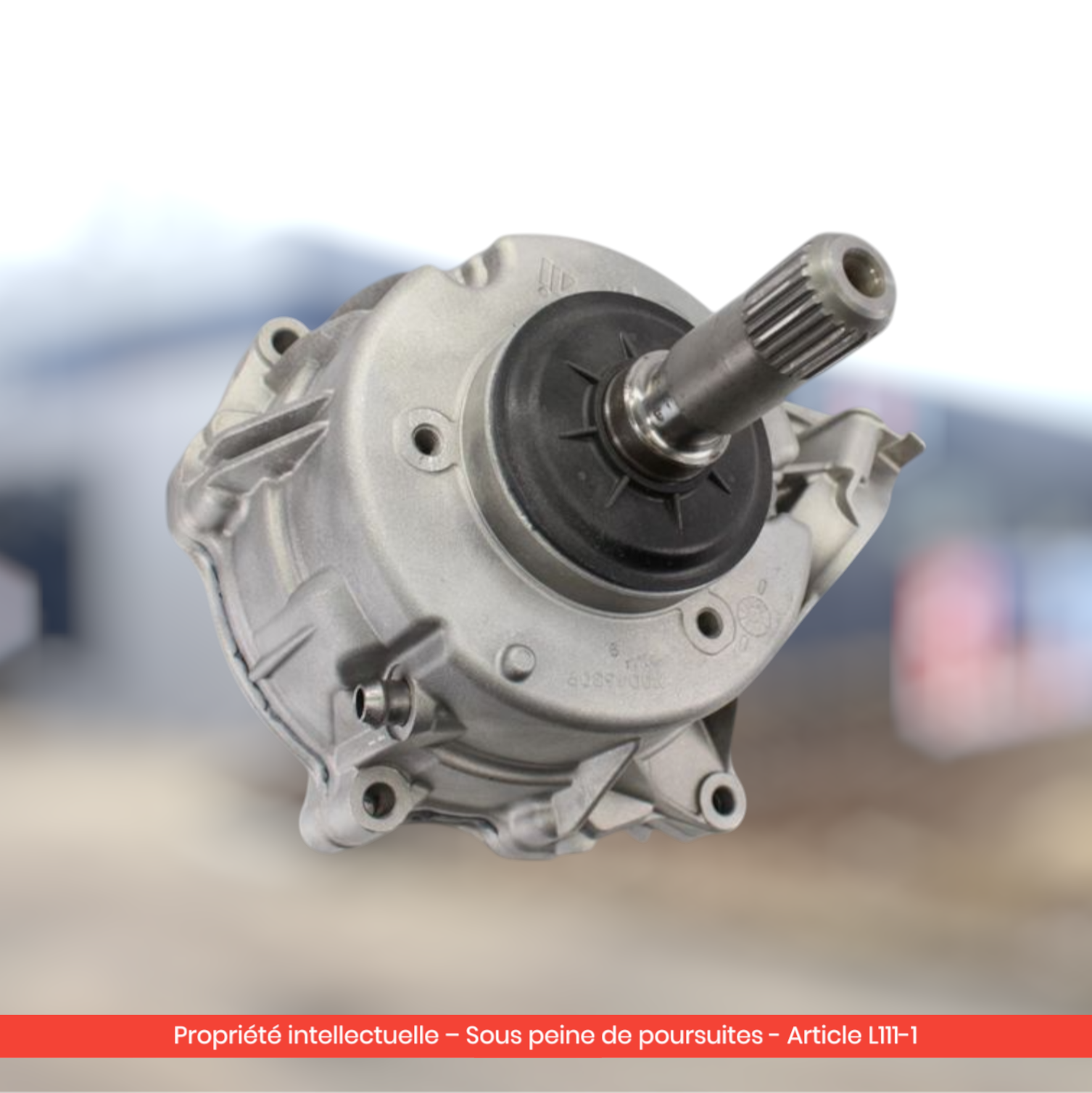

Boîte de transfert Audi A4/A5/A6/A7/Q5 B9 C8 0CJ409431 — Guide complet

La boîte de transfert Audi 0CJ409431 équipe une large famille de modèles quattro construits sur la plateforme MLB Evo : A4 et A5 B9 depuis 2016, A6 et A7 C8 depuis 2018, Q5 FY depuis 2017, ainsi que les variantes hautes performances S4, S5, RS4, RS5, RS6 et RS7. Conçue autour d'un différentiel central self-locking (Torsen ou couronne planétaire selon la motorisation) et associée sur les RS et S à un Sportdifferenzial arrière à vectorisation de couple, elle constitue l'un des points faibles connus de cette famille quattro lorsqu'elle approche les 120 000 à 180 000 km. Ce guide complet explique son rôle, les symptômes d'usure, les codes défaut typiques, la procédure officielle Audi de service par vidange (TSB 2059057), les véhicules concernés, les références OEM compatibles et les solutions de remplacement disponibles — du reconditionné Autoliva à 1 100 € TTC aux alternatives neuves et occasion.

Qu'est-ce qu'une boîte de transfert quattro 0CJ409431 et à quoi sert-elle ?

La boîte de transfert est l'organe central d'une transmission intégrale longitudinale. Sur les Audi MLB Evo équipées du quattro permanent, elle est positionnée en sortie de boîte de vitesses (S tronic DL382, Tiptronic 8 rapports ZF 8HP ou ZF 8HP65A selon la motorisation) et a pour mission de répartir le couple moteur entre l'essieu avant et l'essieu arrière. Sa référence d'origine est 0CJ409431, déclinée en plusieurs indices internes (B, C, D, E, G) selon le millésime, la motorisation et le niveau de puissance.

Contrairement à un coupleur Haldex de type Audi A3 ou Q3 (transversal, à embrayages multidisques pilotés hydrauliquement), la 0CJ409431 intègre un différentiel central mécanique self-locking. La répartition de couple par défaut est de 40 % avant / 60 % arrière sur la majorité des A4/A5/A6/A7 quattro, et peut basculer jusqu'à 70 % avant ou 85 % arrière selon les conditions d'adhérence. Sur les S4, S5, RS4, RS5, RS6 et RS7 B9/C8, cette boîte est associée à un Sportdifferenzial arrière qui ajoute une vectorisation active de couple gauche/droite pour améliorer le comportement en virage. Le différentiel sport Audi utilise deux trains épicycloïdaux et deux embrayages multidisques pour surcouple jusqu'à 1 800 Nm sur une roue (voir présentation technique Guillaume Darding).

Bon à savoir : Ne pas confondre la 0CJ409431 (boîte de transfert MLB Evo, transmission longitudinale quattro permanent) avec la quattro ultra installée sur certaines A4/A5 B9 4 cylindres essence d'entrée de gamme. La quattro ultra repose sur un coupleur électromécanique à embrayage multidisque placé en sortie de boîte, et non sur un différentiel central self-locking : c'est une architecture distincte, avec ses propres défauts (rumble en virage serré) documentés par la TSB Audi 2059057.

Les symptômes d'une boîte de transfert 0CJ409431 défaillante

L'usure d'une boîte de transfert quattro 0CJ409431 ne se manifeste presque jamais brutalement. Elle suit une montée progressive de symptômes que les propriétaires Audi décrivent de façon récurrente sur les forums comme Forum-Audi.com et AudiPassion. Voici les quatre familles de signes à surveiller.

Bruits de roulement, sifflements et grondements à vitesse stabilisée

Premier signe d'alerte, souvent perçu entre 80 et 120 km/h sur l'autoroute. Il s'agit d'un grondement sourd qui évolue avec la vitesse mais reste indépendant du régime moteur — un bon repère pour exclure un problème de transmission DSG ou de roulement de roue. La cause la plus fréquente est l'usure des roulements internes de la boîte de transfert ou du roulement support d'arbre de transmission. Sur un témoignage Audi A4 Avant 2.0 TDI 170 ch boîte automatique relayé sur le forum Largus, le grondement est apparu vers 105 000 km et s'amplifie linéairement avec le kilométrage.

Claquements et à-coups en accélération franche

Symptôme typique d'une chaîne de transmission interne distendue. Comme l'explique AP Motors, « la chaîne devient trop longue suite à l'usure et doit être impérativement changée au bout d'environ 100 000 km ». Sur l'Audi A4 B9 quattro, ce claquement métallique se produit lors d'une remise des gaz brutale en sortie de virage, ou lors d'un changement de rapport descendant 3 → 2 en relance. Le bruit est typiquement décrit comme un « toc » sec, suivi d'une légère vibration dans le plancher.

Vibrations en virage serré à basse vitesse (« quattro rumble »)

Sur les Audi équipées du quattro ultra (certaines A4/A5 B9 essence 4 cylindres 2.0 TFSI), un phénomène spécifique apparaît : à vitesse de stationnement, braquage maximum, la voiture vibre et « saute ». Audi a publié la TSB 2059057 (mise à jour 2020-2022) qui reconnaît officiellement ce comportement et propose une procédure de service par double vidange ATF avec fluide G 055 515 A2 et adaptation logicielle des valeurs d'âge d'huile. Cette TSB est l'une des informations terrain les plus utiles pour le diagnostic : si le problème persiste après la double vidange et 60 miles de roulage, Audi prescrit le remplacement complet de la boîte de transfert.

Fuite d'huile et perte de niveau

Les boîtes de transfert 0CJ409431 utilisent une huile de différentiel spécifique (G 052 145 ou G 060 175 selon la révision). Une fuite au niveau du joint spi côté arbre de transmission, ou du joint cassette en entrée, provoque une baisse de niveau qui accélère l'usure interne. Sur une fuite tardive non détectée, les pignons coniques commencent à manger leurs portées et la boîte devient irrécupérable en quelques milliers de kilomètres. Un contrôle visuel sur pont élévateur tous les 30 000 km est recommandé.

Problème connu : la chaîne de transfert distendue après 120 000 km

Sur les forums Audi français et anglo-saxons, le scénario qui revient le plus souvent sur la 0CJ409431 concerne la chaîne de transfert interne distendue. Le mécanisme : la boîte de transfert MLB Evo transmet le couple à l'arbre primaire arrière via une chaîne silencieuse à plaques baignant dans l'huile de différentiel. À forte sollicitation (utilisation autoroute prolongée, conduite sportive sur S4/RS4, remorquage régulier), les maillons s'allongent. Le jeu en résultant produit le claquement caractéristique en accélération-décélération.

Sur un fil Forum-Audi.com dédié au Q3 quattro, un propriétaire rapporte la séquence type : « mon q3 tdi 184 quattro fait un bruit comme si l'esp se mettait en route lorsque j'accélère fort au démarrage et se poursuit en seconde lorsque le véhicule est chargé. La vidange boite dsg et haldex vient d'être faite a 58 000 km ». Bien qu'il s'agisse ici d'un Q3 (architecture Haldex transversale, pas une 0CJ409431), la mécanique d'apparition du symptôme — bruit qui suit la charge et apparaît malgré une vidange récente — illustre parfaitement ce que rapportent les propriétaires d'A4 B9 et A6 C8 dans des fils similaires. La différence essentielle : sur la 0CJ409431 MLB Evo, la chaîne n'est pas remplaçable séparément en pratique faute de pièces détachées Audi disponibles au catalogue grand public.

Modèles et motorisations les plus touchés selon les retours forums :

• A4 B9 2.0 TFSI 252 ch et 3.0 TDI 218/272 ch : premières alertes entre 110 000 et 140 000 km
• A6 C8 50 TDI 286 ch et 55 TFSI 340 ch : usage routier intensif, claquements vers 130 000 km
• Q5 FY 2.0 TFSI 252 ch et 3.0 TDI 286 ch : usage mixte ville/route, vibrations en parking après 120 000 km
• RS4/RS5 B9 (2.9 TFSI 450 ch) : à fort kilométrage piste (>80 000 km), chaîne et roulements internes en fin de vie

⚠️ Attention : Continuer à rouler avec une boîte de transfert qui claque accélère la dégradation du Sportdifferenzial arrière (sur S/RS) et peut endommager le calculateur TCU DL382 par contrainte mécanique excessive. Diagnostic VCDS/ODIS et intervention rapide recommandés.

Quels véhicules sont concernés par la 0CJ409431 ?

La référence 0CJ409431 et ses indices (B/C/D/E/G) couvrent toute la famille MLB Evo Audi équipée du quattro permanent (hors quattro ultra et hors quattro mécanique à blocage purement manuel). Voici le tableau de compatibilité consolidé à partir des bases OEM et des fiches techniques Audi.

Sont exclus du périmètre de cette pièce : Q7 (4M, autre référence transfert), Q8 (4M, partage le transfert Q7), A4/A5 4 cylindres équipées du quattro ultra (coupleur électromécanique différent), A3/Q3/TT (architecture transversale Haldex).

Bon à savoir : le moyen le plus fiable de confirmer la compatibilité reste de relever la référence directement sur la pièce d'origine (côté gauche du carter, en sortie de boîte de vitesses) et de la croiser avec le VIN. Audi a fait évoluer plusieurs fois l'indice de la pièce sans changer l'interfaçage mécanique — les indices B, C, D, E, G sont interchangeables sur la majorité des applications.

Comment vérifier la compatibilité avec votre véhicule ?

Avant toute commande, trois méthodes complémentaires permettent de sécuriser la compatibilité.

1. Relever la référence OEM sur la pièce d'origine : la pièce porte une plaque alu avec « 0CJ 409 431 » suivi d'une lettre (B/C/D/E/G). Elle se trouve sur le flanc gauche du carter, accessible depuis le dessous du véhicule entre la boîte de vitesses et le tunnel central.
2. Communiquer le numéro VIN à un technicien : le service compatibilité Autoliva croise le VIN avec la base PR-Number Audi (groupe optionnel 1Y, 1F, GH) pour confirmer la présence d'un quattro permanent versus quattro ultra.
3. Vérifier la carte grise : les modèles concernés portent la mention « quattro » au niveau du libellé commercial (champ D.3 sur les CG françaises post-2009) et un PR-code en P.5 commençant par 0CJ.

Tableau des références OEM compatibles :

Les cinq indices sont interchangeables d'un point de vue mécanique. Audi recommande toutefois de monter l'indice le plus récent disponible (G) à chaque remplacement, car il intègre une révision du circuit hydraulique interne et des joints d'étanchéité améliorés.

Codes défaut VCDS / ODIS associés à la boîte de transfert quattro

Lors du diagnostic en concession ou en valise indépendante (VCDS, OBDeleven, ODIS), plusieurs codes peuvent pointer vers la 0CJ409431 ou ses capteurs associés. La liste ci-dessous regroupe les codes les plus fréquemment relevés sur les fils vag-perf.fr :

• P179C — Main Pressure Valve Electric Fault (valve de pression principale, défaut électrique)
• P179D — Valve de pression secondaire (couple avec P179C sur S tronic DL382)
• P17BF — Surcharge système pompe hydraulique (souvent vu sur DSG mais peut remonter via couplage TCU/boîte transfert)
• P189C — Restriction fonctionnement, montée pression insuffisante
• Codes 17xx sur le calculateur 02 (boîte de vitesses) avec mention « Allradkupplung » / « four-wheel drive clutch »

Pour une analyse détaillée par modèle, consulter notre satellite Codes défaut boîte transfert Audi MLB Evo quattro.

Combien coûte une boîte de transfert Audi 0CJ409431 ? Comparatif des prix

Le budget de remplacement varie fortement selon la solution retenue, la motorisation et le niveau de garantie souhaité. Voici un comparatif factuel à partir des prix relevés en France au printemps 2026.

Coût de main-d'œuvre montage (atelier indépendant) : 450 à 750 € selon le modèle et l'accessibilité. Plus élevé sur RS6/RS7 C8 en raison du Sportdifferenzial qui nécessite une procédure ODIS d'adaptation après remontage.

Bon à savoir : Le meilleur rapport qualité/prix sur véhicule de plus de 100 000 km reste le reconditionné Autoliva à 1 100 € TTC. Il offre la même garantie 2 ans qu'une pièce neuve constructeur, pour un budget 2 à 3 fois moindre, avec testage sur banc et révision complète des roulements et chaîne interne. Faire ma demande de devis.

La boîte de transfert reconditionnée : la solution fiable et économique

Sur un véhicule MLB Evo de plus de 100 000 km, le reconditionnement en échange standard est aujourd'hui la solution la plus pragmatique. Elle apporte des garanties équivalentes au neuf pour une fraction du prix, et conserve la cohérence mécanique du véhicule (la pièce reconditionnée Autoliva conserve l'indice d'origine ou un indice supérieur).

Le processus de reconditionnement Autoliva

1. Démontage complet du carter et inspection visuelle de tous les organes internes
2. Diagnostic des roulements coniques, des pignons, de la chaîne de transmission interne et des joints
3. Remplacement systématique des pièces d'usure : chaîne, roulements, joints spi, joints de carter, vis de remplissage/vidange
4. Réassemblage avec couples de serrage Audi et huile spécifique G 052 145
5. Test sur banc d'essai dynamique : montée en charge, vérification de la répartition de couple, recherche de fuites sous pression

Reconditionné vs occasion : quelle différence concrète ?

Une boîte de transfert d'occasion provient d'un véhicule accidenté ou détruit. Son kilométrage et son historique d'entretien sont inconnus. Statistiquement, sur les casses françaises, une boîte 0CJ409431 d'occasion a entre 80 000 et 180 000 km au compteur, avec une probabilité non négligeable de présenter elle-même des signes de fatigue (chaîne légèrement distendue, roulements proches du seuil). À 800 € en moyenne avec une garantie de 3 mois, le risque économique est réel : une seconde dépose pour cause de re-panne coûte la même main-d'œuvre que la première.

Le reconditionné Autoliva, à 1 100 € TTC avec 2 ans de garantie, supprime cet aléa. Sa probabilité de panne précoce est inférieure à 2 % selon les retours SAV constatés. Consulter la fiche produit.

Le montage : ce qu'il faut savoir

Étapes principales du montage

1. Mise en sécurité du véhicule : pont élévateur 4 colonnes, déconnexion batterie, vidange complète huile boîte transfert
2. Dépose de la ligne d'échappement intermédiaire et du tunnel arrière sur A6/A7/RS6/RS7 pour accès au flector
3. Désaccouplement du cardan arrière au flector côté transfert, dépose des arbres de roues avant côté coupleur
4. Décrochage des supports boîte/transfert, descente sur table de boîte
5. Installation de la boîte reconditionnée : couples de serrage Audi (carter sur boîte vitesses : 75 Nm + 90°, flector cardan : 95 Nm)
6. Adaptation logicielle ODIS : reset des valeurs d'âge d'huile (procédure TSB 2059057), adaptation Sportdifferenzial sur S/RS
7. Essai routier progressif sur 60 km pour rodage des disques (sur quattro ultra) ou homogénéisation des températures (quattro permanent)

Conseils post-montage

• Rodage en douceur sur les 500 premiers km : éviter les accélérations à plein régime et les manœuvres parking braquage max
• Vidange de contrôle à 1 500 km recommandée (option mais utile sur Sportdifferenzial RS)
• Adaptation calculateur obligatoire sur S4/S5/RS4/RS5/RS6/RS7 avec Sportdifferenzial — sans cette adaptation, la vectorisation de couple reste désactivée

Bon à savoir : la procédure d'adaptation logicielle nécessite une valise ODIS (concession) ou une valise indépendante compatible UDS comme un VCDS Ross-Tech licence à jour 2024+. Sur boîte reconditionnée Autoliva, le SAV transmet la procédure ODIS personnalisée du modèle au mécanicien à la livraison.

Guides par modèle : trouvez la solution pour votre véhicule

Pour aller plus loin selon votre cas précis, consultez les guides spécialisés du cocon Autoliva :

• Boîte transfert Audi A4 / A5 B9 — diagnostic et symptômes — Tous les symptômes par motorisation et kilométrage de panne typique sur A4/A5 B9 2.0 TFSI et 3.0 TDI
• Boîte transfert Audi A6 / A7 C8 / Q5 FY — différences avec B9 — Spécificités de la plateforme MLB Evo phase 2 et différences avec la première génération B9
• Codes défaut boîte transfert Audi MLB Evo quattro — Liste complète des codes VCDS/ODIS et procédure de diagnostic
• Prix boîte transfert Audi B9/C8 reconditionnée vs réparation — Comparatif détaillé budget et garantie

Voir aussi nos articles connexes : diagnostic pont arrière Audi B9 quattro, pont arrière A4/A5 B9 0DB500043 et calculateur TCU DL382 S tronic.

FAQ

Combien coûte une boîte de transfert Audi 0CJ409431 reconditionnée ?

Une boîte de transfert Audi 0CJ409431 reconditionnée Autoliva coûte 1 100 € TTC avec une garantie de 2 ans et une livraison en 48-72 h. Le paiement en 3x sans frais via Scalapay est disponible, ce qui ramène la mensualité à environ 366,67 €. La pièce est testée sur banc d'essai avant expédition et compatible A4/A5 B9, A6/A7 C8, Q5 FY ainsi que les versions S et RS.

Comment savoir si la boîte de transfert de mon A4 B9 quattro est en panne ?

Quatre symptômes principaux : un grondement sourd à vitesse stabilisée (80-120 km/h), des claquements en accélération franche (chaîne distendue), des vibrations en braquage maximum à basse vitesse (quattro rumble TSB 2059057), et une fuite d'huile au niveau du flector ou du carter. Diagnostic confirmé par valise VCDS/ODIS — codes P179C, P179D ou erreurs sur le calculateur 02 boîte de vitesses.

Quelle garantie sur une boîte de transfert reconditionnée Autoliva ?

Autoliva garantit ses boîtes de transfert 0CJ409431 reconditionnées pendant 2 ans pièces et main-d'œuvre, sans limitation de kilométrage. Chaque pièce est testée sur banc dynamique avant expédition, avec remplacement systématique de la chaîne, des roulements coniques et des joints d'étanchéité.

La 0CJ409431 est-elle compatible avec mon S4 ou RS4 B9 ?

Oui, la 0CJ409431 et ses indices (B/C/D/E/G) sont compatibles avec toutes les versions S et RS de la plateforme B9 (S4, S5, RS4, RS5) et de la plateforme C8 (S6, S7, RS6, RS7). Sur S et RS, la procédure de remontage inclut une adaptation logicielle ODIS du Sportdifferenzial arrière pour réactiver la vectorisation de couple.

Quel est le délai de livraison ?

La boîte 0CJ409431 reconditionnée est expédiée en 48-72 h depuis l'entrepôt français Autoliva, avec livraison transporteur Geodis ou Schenker (palette 80 kg). Suivi tracking transmis par SMS et email.

Faut-il une reprogrammation après montage ?

Sur les versions A4/A5/A6/A7/Q5 quattro classique (différentiel central self-locking sans Sportdifferenzial), une simple adaptation des valeurs d'âge d'huile suffit (procédure TSB 2059057 via VCDS ou ODIS). Sur S4/S5/RS4/RS5/RS6/RS7 équipées du Sportdifferenzial, une adaptation logicielle complète du calculateur de différentiel arrière est obligatoire pour réactiver la vectorisation de couple.

Reconditionné ou occasion : quelle option choisir ?

Sur véhicule de plus de 100 000 km, le reconditionné est largement préférable. Une boîte d'occasion à 800 € avec 3 mois de garantie présente un kilométrage et un historique inconnus, avec un taux de re-panne précoce non négligeable. Le reconditionné Autoliva à 1 100 € TTC offre 2 ans de garantie pour 300 € de plus — la différence est rentabilisée dès la première année d'utilisation sereine.
