Codes défaut boîte transfert Audi MLB Evo quattro — VCDS / ODIS

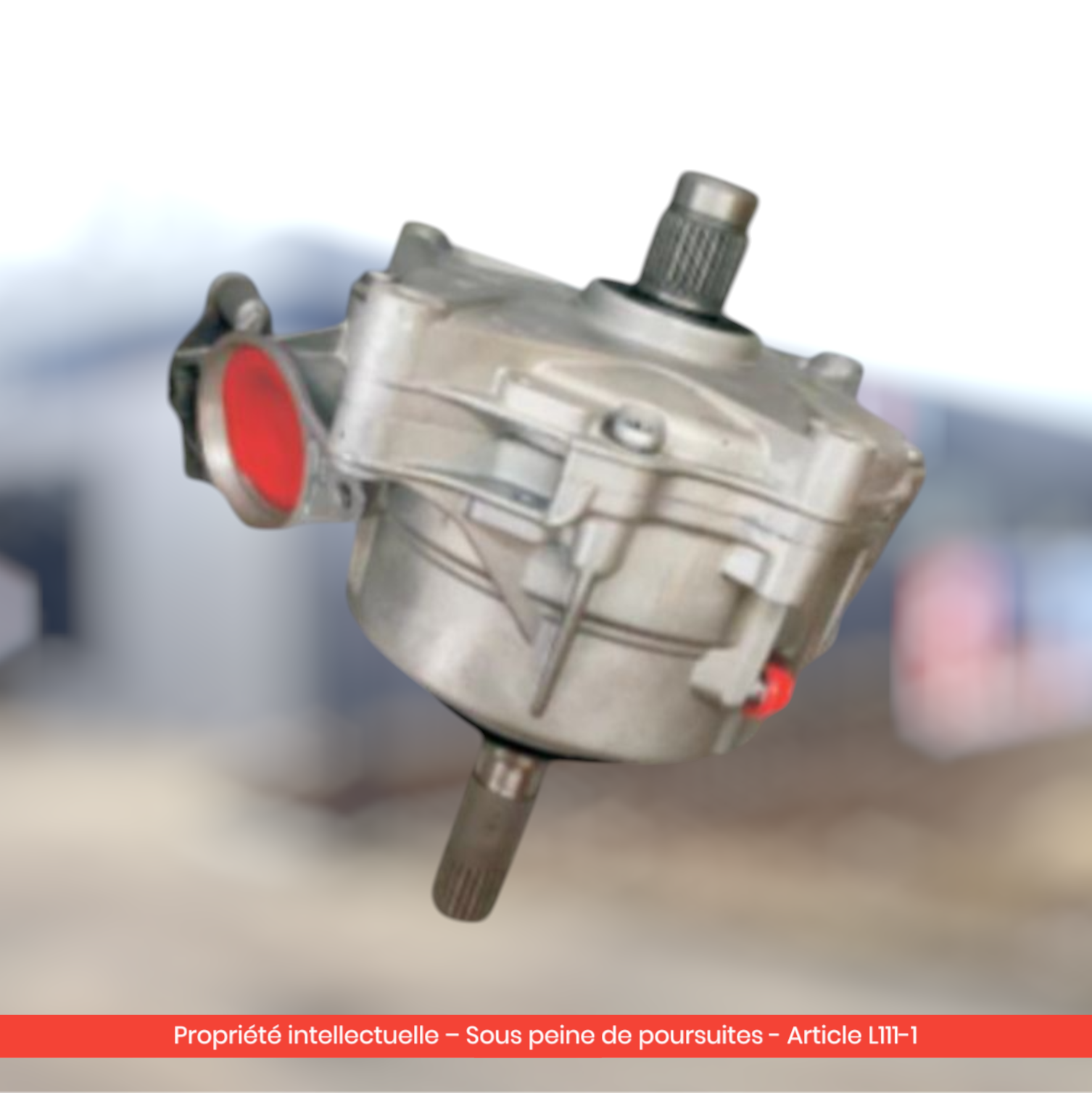

Les codes défaut associés à la boîte de transfert Audi MLB Evo (référence 0CJ409431) sont l'élément central du diagnostic. Sur les A4/A5 B9, A6/A7 C8 et Q5 FY équipés du quattro permanent, ces codes sont relevés via valise VCDS Ross-Tech, OBDeleven, ODIS ou valise indépendante compatible UDS. Ils permettent d'isoler une panne de coupleur central, une dégradation des roulements internes, un défaut du capteur Hall sur l'arbre primaire, ou une perte de communication avec le calculateur de différentiel arrière sur S/RS. Ce guide recense les codes les plus fréquents, leur signification précise, les blocs de mesure utiles, la procédure d'effacement, et le cas particulier de la TSB 2059057 (« quattro rumble »).

Les codes défaut principaux de la boîte de transfert MLB Evo

Sur la plateforme B9/C8/FY, la boîte de transfert ne dispose pas d'un calculateur propre — elle est pilotée par le calculateur 02 (boîte de vitesses, DL382 ou ZF 8HP) qui supervise aussi le coupleur central. Conséquence : les codes défaut remontent dans le calculateur 02, parfois en miroir dans le calculateur 22 (Allradkupplung) ou 39 (Differentialsperre sur S/RS).

Les codes les plus fréquemment observés sur le terrain :

• P179C-00 — Main Pressure Valve Electric Fault. Code N°1 sur S tronic DL382. Indique un défaut électrique sur la valve de pression principale. Cause fréquente : usure interne du système hydraulique, perte d'étanchéité, ou court-circuit du solénoïde.
• P179D-00 — Valve de pression secondaire défaillante. Souvent couplé à P179C — quand l'un apparaît, l'autre suit dans les 5 000 km.
• P17BF — Surcharge du système de pompe hydraulique. Code historiquement associé à la DSG DQ200 mais peut remonter sur DL382 si la sollicitation du coupleur central est anormale.
• P189C — Restriction de fonctionnement due à une montée en pression insuffisante. Symptôme typique : passage en mode dégradé limp mode.
• 17946 / 17947 — Codes longs Audi associés à un défaut capteur Hall ou à une chaîne de transfert distendue.
• U1113 — Perte de communication avec calculateur de différentiel arrière (concerne uniquement S/RS avec Sportdifferenzial).

Source de référence pour la liste complète : VAG-Perf.fr — codes défaut Volkswagen Audi.

Interpréter les codes P179C et P179D : la panne N°1

Le binôme P179C / P179D représente plus de 60 % des codes remontés en SAV sur S tronic DL382 et apparaît également sur Tiptronic ZF 8HP65A. Mécanisme : le coupleur central de la 0CJ409431 utilise deux valves hydrauliques pour moduler la pression sur les disques d'embrayage internes. Quand une valve perd en étanchéité (joints internes vieillis) ou que son solénoïde présente une résistance hors tolérance, le calculateur 02 lève P179C ou P179D.

Procédure de validation en 3 étapes :

1. Lecture en bloc au moteur tournant : ouvrir le bloc de mesure 067 (DL382) ou 094 (ZF 8HP65A) — la pression mesurée doit suivre la consigne calculateur dans une fourchette ±0,3 bar.
2. Test d'engagement : effectuer un démarrage en charge sur pont (rouleau de test) et vérifier que la pression monte effectivement.
3. Test résistance solénoïde : à froid, mesurer entre les broches 5 et 6 du connecteur boîte — entre 4,5 et 5,5 Ω attendu.

Si une de ces 3 étapes échoue, la panne est confirmée et la boîte de transfert est en fin de vie. Effacer le code permet un répit temporaire de quelques jours, jamais plus.

Codes 17xxx : la chaîne de transfert distendue

Les codes 17946 et 17947 (codes longs Audi avant intégration au système OBD générique) sont plus rares mais très significatifs. Ils signalent un écart anormal entre la vitesse mesurée sur l'arbre primaire avant et celle mesurée sur l'arbre secondaire arrière. Cet écart est typiquement causé par une chaîne de transfert distendue : le jeu interne crée un déphasage transitoire que les capteurs Hall détectent.

Sur Forum-Audi.com et AudiPassion, plusieurs propriétaires de A4 B9 et S4 B9 rapportent l'apparition de ces codes en parallèle d'un claquement audible en relance — la corrélation est quasi systématique. Sur VAG-Repair.com, la base de codes documente ces ID comme « Allradkupplung — Drehzahlsignal unplausibel » (signal de vitesse non plausible sur coupleur intégral).

À ce stade, l'effacement du code n'apporte aucune valeur diagnostique : le code revient sous 50 à 200 km. Le remplacement de la boîte de transfert est la seule solution durable.

TSB 2059057 et codes « quattro rumble » : le cas particulier

Sur les A4/A5/Q5 équipés du quattro ultra (4 cylindres essence), le diagnostic VCDS peut être faussement rassurant : aucun code défaut ne remonte alors que les vibrations en braquage parking sont bien réelles. Audi reconnaît ce phénomène dans la TSB 2059057 (« 39 Quattro Ultra vibrations or binding in tight turns » — révisions multiples 2020-2022).

La TSB documente :

• Symptôme : « A closed four-wheel drive clutch can lead to varying degrees of humming, drumming, vibrations or binding » en virages serrés à basse vitesse
• Procédure : double vidange ATF avec fluide spécifique G 055 515 A2, suivie d'une adaptation logicielle « Reset learnt values for oil ageing » via ODIS
• Critère d'échec : si après 60 miles de roulage post-procédure le symptôme persiste, remplacement complet de la boîte prescrit

L'adaptation logicielle est accessible sur VCDS Ross-Tech 22.x+ via : Calculateur 02 → Codification adaptation → bloc 062 → reset compteur d'âge huile coupleur. Cette procédure est documentée notamment sur le tutoriel YouTube TSB Procedure A4 Allroad.

Codes spécifiques Sportdifferenzial sur S et RS

Sur S4/S5/RS4/RS5 B9 et S6/S7/RS6/RS7 C8, le diagnostic doit systématiquement inclure le calculateur 39 (Differentialsperre / blocage de différentiel). Codes typiques :

• U1113 — Lost communication with rear differential ECU
• U0418 — Invalid data from rear differential
• C1530 — Sportdifferenzial calibration required
• B11AE — Wheel speed sensor input invalid

Un défaut U1113 peut être causé soit par le calculateur de différentiel arrière en panne (remplacement requis), soit par un faisceau coupé/oxydé entre le coupleur central et le calculateur arrière. Le diagnostic différentiel se fait par mesure de continuité au multimètre sur le faisceau, puis par test d'échange du calculateur 39 si la mesure est conforme.

Sur RS4 B9 et RS6 C8 en particulier, un défaut Sportdifferenzial accompagne souvent une panne mécanique de la boîte de transfert centrale : les forces transitoires excessives en sortie de virage piste fatiguent simultanément le coupleur central et la couronne planétaire arrière du différentiel sport.

Procédure d'effacement et limites

L'effacement d'un code défaut transmission via VCDS / OBDeleven est techniquement trivial : un clic sur « clear codes » dans le calculateur concerné. Mais cette action n'a de valeur que dans un protocole de diagnostic structuré :

1. Relever les codes présents et leur fréquence (sporadique vs permanent)
2. Lire les blocs de mesure pertinents pour caractériser la panne
3. Effacer les codes
4. Effectuer un cycle moteur complet (montée en température, plusieurs accélérations et freinages)
5. Re-lire les codes — s'ils sont réapparus, la panne est confirmée mécaniquement

Sur la 0CJ409431, l'effacement seul est sans intérêt thérapeutique : un code P179C qui réapparaît systématiquement est le signal final de remplacement. La pièce ne se répare pas en interne sans dépose complète.

⚠️ Attention : faire effacer les codes par un garage non spécialisé sans procédure de relevé est la pire approche. Le mécanicien suivant ne disposera plus de l'historique et le diagnostic repart à zéro — perte de temps et risque de remplacer la mauvaise pièce.

Pour aller plus loin : maillage cocon

Pour le contexte mécanique global, voir le guide pilier sur la boîte de transfert Audi 0CJ409431. Symptômes spécifiques par génération : A4/A5 B9 diagnostic symptômes et A6/A7 C8 / Q5 FY différences avec B9. Budget de remplacement détaillé : prix reconditionnée vs réparation.

Codes connexes utiles : calculateur TCU DL382 0CK927156 pour les défauts TCU et calculateur TCU DL382 Gen2 sur générations récentes.

FAQ

Quel est le code défaut le plus fréquent sur boîte de transfert Audi quattro ?

P179C-00 (Main Pressure Valve Electric Fault) est le code le plus fréquent, présent dans plus de 60 % des cas SAV sur S tronic DL382. Il indique un défaut de la valve de pression principale du coupleur central. Souvent suivi de P179D dans les 5 000 km. Diagnostic mécanique confirmé par mesure de pression au bloc 067 (DL382) ou 094 (ZF 8HP).

Le code P189C peut-il être effacé sur Audi A4 B9 quattro ?

Techniquement oui, mais l'effacement seul est sans valeur thérapeutique. Le code P189C (restriction fonctionnement, montée pression insuffisante) signale un défaut hydraulique réel. S'il revient après cycle moteur complet (montée en température + accélérations), la panne est confirmée et le remplacement de la boîte est nécessaire. Effacer sans diagnostic structuré complique le travail du mécanicien suivant.

Quelle valise diagnostic pour boîte de transfert Audi 0CJ409431 ?

Trois options recommandées : VCDS Ross-Tech licence à jour 2024+ (référence pour Audi indépendant, 400-500 €), OBDeleven Pro (200-300 €, plus accessible), ou ODIS Service (officiel concession). Une valise OBD générique low-cost ne lit pas correctement les blocs de mesure spécifiques au coupleur central et passe à côté des codes 17xxx.

Combien coûte le diagnostic boîte de transfert en garage ?

Comptez 80 à 150 € de diagnostic chez un spécialiste indépendant (lecture VCDS complète + blocs de mesure + essai routier). En concession Audi : 150 à 250 €. Le coût est souvent déduit de la facture finale si le remplacement est effectué dans le même atelier.

Le quattro rumble laisse-t-il un code défaut ?

Non, dans la grande majorité des cas, le « quattro rumble » documenté par la TSB 2059057 ne génère aucun code défaut. C'est un comportement mécanique du coupleur à disques fermé qui n'est pas détecté par le calculateur 02. Le diagnostic est uniquement comportemental : reproduire le symptôme en parking braquage maximum. La procédure double-vidange ATF G 055 515 A2 résout 70-80 % des cas selon les retours TSB.
