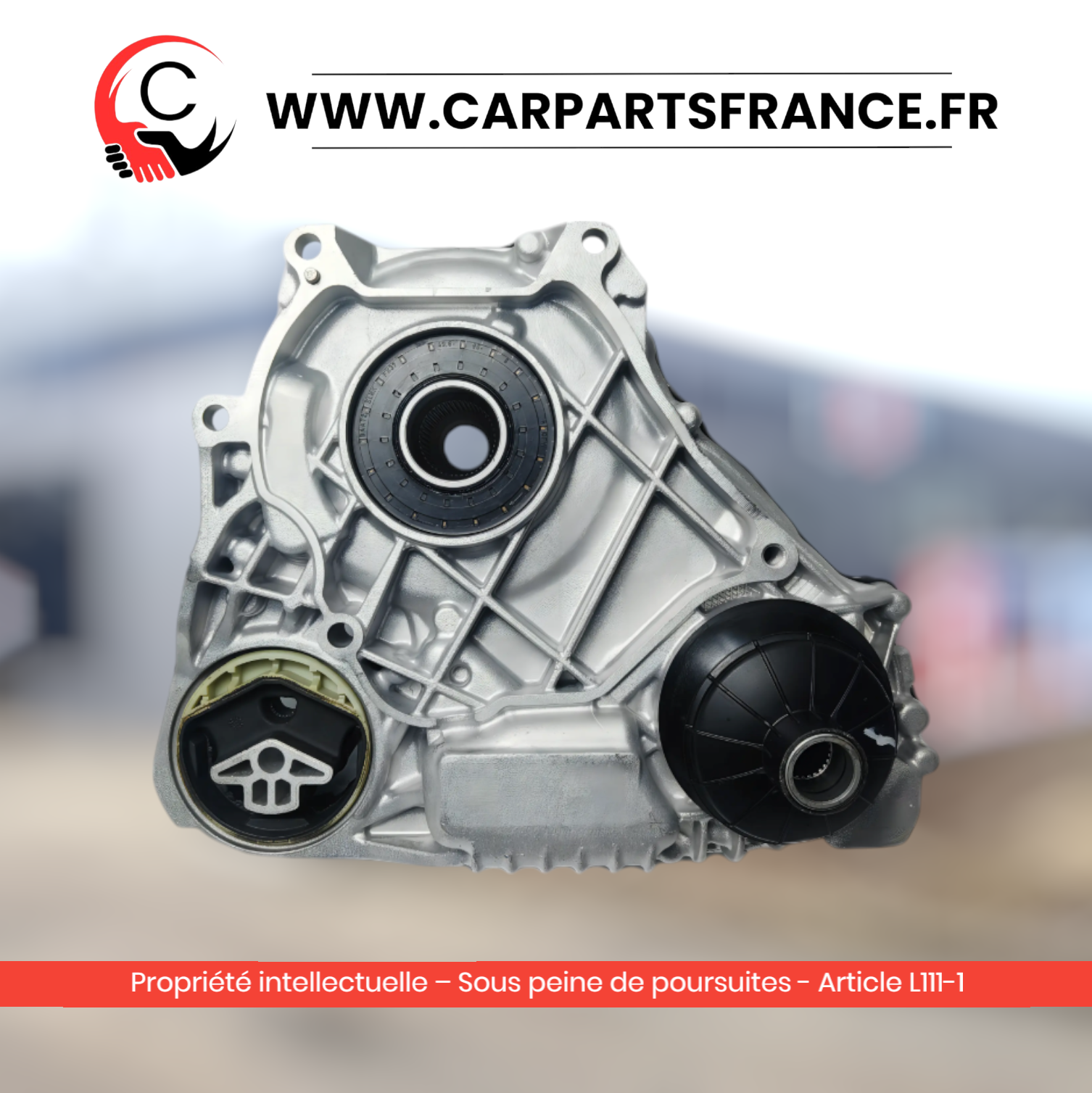

Boîte de transfert BMW X3 G01 ATC13-1 vs ATC13-2 : pré-LCI et LCI

Le BMW X3 G01 a été produit en deux phases distinctes — pré-LCI (2017 à mi-2021) et LCI (à partir de mi-2021) — et chacune a sa propre boîte de transfert ATC13 : l'ATC13-1 sur le pré-LCI, l'ATC13-2 sur le LCI. Si votre X3 G01 xDrive présente du shudder, des vibrations ou la triade ABS / DSC / xDrive, identifier la bonne génération de boîte est la première étape avant de commander une pièce de remplacement. Les deux versions partagent une architecture commune (embrayage multidisque, deux chambres d'huile, actionneur électrique) mais diffèrent par la cartographie, la référence OEM et certaines pièces internes. Ce guide explique comment reconnaître votre version, les motorisations concernées et les options de remplacement.

ATC13-1 vs ATC13-2 : les vraies différences sur le X3 G01

Sur le forum Transfer case fluid change, ISTA — X3 G01 (BimmerPost), les techniciens partagent la première règle de différenciation : "G01 pre-LCI comes with ATC13-1 transfer case and G01 LCI comes with ATC13-2 transfer case." Au-delà de cette règle générale, voici ce qui change concrètement.

Période de production

• X3 G01 pré-LCI : production de novembre 2017 à juin/juillet 2021 → équipé ATC13-1
• X3 G01 LCI (facelift) : production de juillet 2021 à juillet 2024 → équipé ATC13-2

Architecture interne

Les deux générations conservent la structure à deux chambres d'huile distinctes — c'est une signature de la famille ATC13 par rapport aux ATC400/450/500/700 antérieures. L'ATC13-2 a une cartographie d'embrayage révisée pour mieux gérer les transitions à bas couple (correction d'usine du shudder identifié dans le TSB SI B 27 02 20).

Référence OEM

Les références BMW à 11 chiffres permettent de distinguer les deux. Pour l'ATC13-1, les principales sont : 27107889033, 27108485602, 27108676408, 27108677685, 27108678473. Pour l'ATC13-2 (LCI), les références utilisent une plage différente (typiquement à partir de 27109469019 et au-delà).

Pièces internes

L'actionneur, le pignon plastique, la chaîne de distribution et les disques ne sont pas interchangeables entre ATC13-1 et ATC13-2. Tenter de monter un actionneur d'ATC13-1 sur une ATC13-2 (ou inversement) génère immédiatement des codes 5462/5463 et désactive le xDrive.

Comment identifier votre version sur un X3 G01 ?

Trois méthodes complémentaires pour savoir si votre X3 G01 a une ATC13-1 ou une ATC13-2.

Méthode 1 — Par la date de mise en circulation

Si votre X3 G01 a été immatriculé en France avant juillet 2021, il est presque certainement équipé d'une ATC13-1. Au-delà de mi-2021, c'est l'ATC13-2. Cette règle souffre de quelques exceptions sur les stocks concessionnaires (un véhicule produit fin 2021 peut avoir l'ancien modèle si le stock usine n'était pas encore renouvelé), donc à confirmer par d'autres moyens.

Méthode 2 — Par le VIN (numéro de châssis)

Le VIN BMW à 17 caractères contient le code de production. Communiqué à Autoliva, il permet de retrouver précisément la référence d'origine montée d'usine. C'est la méthode la plus fiable.

Méthode 3 — Par lecture sur la pièce

En levant le véhicule sur pont, la boîte de transfert porte une étiquette ZF/Magna avec la référence à 11 chiffres. La comparer avec la liste des références ATC13-1 (ci-dessous) ou ATC13-2 permet de trancher.

Motorisations BMW X3 G01 xDrive équipées de l'ATC13-1

L'ATC13-1 couvre l'ensemble des versions xDrive du X3 G01 pré-LCI. Le tableau ci-dessous synthétise les couples moteur transmis et donc la sollicitation imposée à la boîte de transfert.

Bon à savoir : les versions M40d et M40i sont les plus exposées à l'usure prématurée de l'embrayage interne ATC13-1. Plusieurs propriétaires de M40d rapportent des premiers symptômes de shudder dès 70 000 km, contre 110 000-130 000 km sur xDrive20d. La cause est mécanique : à 680 Nm transmis en sortie de virage, l'embrayage multidisque accumule la chaleur plus vite.

Pannes typiques de la boîte ATC13-1 sur X3 G01 pré-LCI

Les retours utilisateurs sur les forums BMW français et internationaux convergent vers un profil de panne assez stéréotypé pour l'ATC13-1 montée sur le X3 G01.

Phase 1 — Shudder en virage (0-100 000 km)

Sur les modèles 2018-2020, la cause est presque exclusivement l'huile usine non conforme (TSB BMW). Le shudder apparaît en braquage serré à basse vitesse, sans codes mémorisés au début. À ce stade, une vidange avec l'huile DTF-1 (référence BMW 83 22 2 409 710) + un recalibrage ISTA résout le problème dans 60-70% des cas.

Phase 2 — Codes 5F3A / 5462 (100 000-150 000 km)

L'actionneur électrique (servomoteur) commence à fatiguer. Le pignon plastique interne s'use, ce qui se traduit par des codes 5F3A (transfer case malfunction) et 5462 (servomotor coupling force too high) mémorisés. À ce stade, le remplacement de l'actionneur seul peut suffire si la boîte mécanique est saine.

Phase 3 — Bruits internes et perte de motricité (150 000+ km)

L'embrayage multidisque est usé, la chaîne de distribution interne peut présenter du jeu, des fuites d'huile mineures peuvent apparaître sur les joints spi. À ce stade, le remplacement de la boîte complète ATC13-1 est nécessaire — l'actionneur seul ne suffit plus.

Boîte de transfert X3 G01 ATC13-1 : prix et options 2026

Pour un X3 G01 pré-LCI en phase 3 (panne franche), voici les solutions disponibles en France et leur coût.

Coût main-d'œuvre montage X3 G01 : 600 à 1 000 € selon le réseau. Le SUV demande un peu plus de temps qu'une berline G20 ou G30 (dépose carénages sous-caisse, accès aux arbres plus contraint que sur une berline).

⚠️ Attention : ne PAS commander une boîte ATC13-2 si votre véhicule est un G01 pré-LCI. Les cartographies et certaines pièces internes diffèrent, et le calculateur xDrive du pré-LCI ne dialoguera pas correctement avec la nouvelle génération. En cas de doute sur la version, demandez un devis avec votre VIN.

Remplacement de l'ATC13-1 sur X3 G01 pré-LCI : ce qui change par rapport aux berlines G20/G30

La dépose-repose suit la même logique que sur les berlines G-Series, mais avec quelques particularités SUV.

1. Accès : le X3 G01 nécessite un pont 4 colonnes ou de bonnes chandelles + cric de fosse, la garde au sol étant plus généreuse qu'une berline mais le carénage sous-caisse plus encombrant.
2. Arbre de transmission avant : sur X3 G01, l'arbre vers le différentiel avant passe le long de la boîte de vitesses ZF 8HP — repérer la position avant dépose.
3. Compatibilité direction assistée électrique : aucun risque de mise en sécurité, mais batterie à déconnecter avant intervention pour éviter de mémoriser des codes ABS parasites.
4. Volumes d'huile : la version ATC13-1 montée sur X3 G01 contient 2 chambres avec une capacité totale d'environ 1,2 L d'huile DTF-1 (réf. 83 22 2 409 710).
5. Recalibrage ISTA : obligatoire après remplacement. La procédure spécifique X3 G01 inclut la remise à zéro des adaptations xDrive en plus du calibrage standard de l'actionneur.

Pour la vue d'ensemble multi-modèles, consultez notre guide complet de la boîte de transfert ATC13-1 G20/G30/X3 G01. Votre BMW est une berline ? Voyez plutôt notre guide Boîte de transfert BMW Série 5 G30 G31 ATC13-1.

FAQ

Comment savoir si mon X3 G01 a une ATC13-1 ou une ATC13-2 ?

Règle simple : X3 G01 immatriculé avant juillet 2021 = ATC13-1 (pré-LCI). Après juillet 2021 = ATC13-2 (LCI). Pour confirmation absolue, communiquez votre VIN à Autoliva ou lisez la référence à 11 chiffres directement sur la boîte (étiquette ZF/Magna). Les références ATC13-1 incluent 27107889033, 27108485602, 27108676408.

Peut-on monter une ATC13-2 sur un X3 G01 pré-LCI ?

Non. Les cartographies, certaines pièces internes et l'interface électrique avec le calculateur xDrive diffèrent. Tenter de monter une ATC13-2 sur un pré-LCI (ou inversement) génère immédiatement des codes 5462/5463 et désactive le xDrive. Commandez impérativement la version d'origine de votre véhicule.

Combien coûte une boîte de transfert ATC13-1 reconditionnée pour X3 G01 ?

1 290 € TTC chez Autoliva en échange standard, garantie 2 ans, livraison 48-72h. Le paiement en 3 fois sans frais via Scalapay est disponible. Cette boîte couvre toutes les versions xDrive du X3 G01 pré-LCI : xDrive20i, xDrive20d, xDrive30i, xDrive30d, M40i, M40d.

À quel kilométrage la boîte ATC13-1 du X3 G01 commence-t-elle à poser problème ?

Sur xDrive20d et xDrive30i (usage modéré), les premiers symptômes apparaissent vers 110 000-130 000 km. Sur xDrive30d et M40d (couple élevé), dès 70 000-100 000 km. Sur les modèles 2018-2020, le TSB SI B 27 02 20 incrimine principalement l'huile usine non conforme — une vidange préventive avec DTF-1 vers 80 000 km est recommandée.
