La boîte de transfert ATC13-1 équipe l'ensemble des BMW Série 5 G30 berline et G31 Touring xDrive produits entre 2016 et 2024, sur les motorisations 520d xDrive (B47, 190 ch), 530d xDrive (B57, 249/286 ch), 530i xDrive (B48, 252 ch), 540i xDrive (B58, 340 ch), 540d xDrive (B57, 320 ch) et M550i xDrive (N63, 462/530 ch). Cette berline routière taille XL accumule facilement 30 000 à 40 000 km par an entre déplacements pros, trajets autoroute et usage familial, ce qui met la boîte de transfert BMW Série 5 G30 G31 à rude épreuve. Voici les pannes typiques par motorisation, les symptômes spécifiques rapportés sur les forums français, et la procédure de remplacement adaptée au modèle.
Quand la boîte de transfert de la Série 5 G30/G31 xDrive commence à lâcher
La Série 5 G30 est un véhicule lourd (entre 1 700 et 1 950 kg selon motorisation), souvent utilisé pour de longs trajets routiers à charge soutenue (couple élevé en sortie de péage, doublements rapides). Sur les versions diesel 530d et 540d xDrive, le couple à transmettre dépasse 600 Nm pour les versions 286 ch et 700 Nm pour le 540d 320 ch. Cette charge mécanique se traduit, à terme, par une usure prématurée de l'embrayage multidisque interne de l'ATC13-1.
Les premiers signes apparaissent autour de 100 000 à 130 000 km sur les modèles intensifs. Sur les versions moins sollicitées (530i, 520d en usage urbain), les premiers symptômes apparaissent plus tard, vers 150 000 km. Les symptômes les plus fréquemment rapportés sur le sujet Vibrations 530d G31 Touring 286 xDrive M Sport de 2021 (MA-BMW.com) :
- Vibrations en sortie de virage à vitesse stabilisée, ressenties dans le plancher côté conducteur
- Légères secousses lors des manœuvres de parking, surtout braquage à fond
- Bruit sourd en relâchant l'accélérateur après une accélération franche
- Voyant 4x4 qui s'allume sporadiquement puis s'éteint
Sur la M550i xDrive (V8 N63 462 ch), les symptômes sont plus brutaux : à 600+ Nm de couple, l'embrayage interne ne pardonne pas la fatigue et passe directement de "shudder léger" à "panne franche" avec triade ABS/DSC/xDrive en quelques semaines.
Boîte de transfert G30 G31 : symptômes par motorisation
Toutes les motorisations xDrive de la G30/G31 ne sollicitent pas la boîte de transfert ATC13-1 de la même manière. Voici une lecture par motorisation.
520d et 530d xDrive (B47 / B57 diesel) — la plus représentée
Les diesels représentent 70% du parc G30 vendu en France. Le 520d xDrive développe 190 ch / 400 Nm, le 530d xDrive 249 puis 286 ch / 620 Nm. La transmission ZF 8HP encaisse, mais la boîte de transfert ATC13-1 subit la sollicitation permanente du xDrive en démarrage, dépassement et insertion autoroute. Symptômes typiques :
- À-coups en manœuvre (cause #1 du TSB SI B 27 02 20)
- Codes 5F3A et 5462 mémorisés
- Désengagement intermittent du xDrive à froid
Les modèles 2017-2019 sont les plus touchés (huile usine d'origine non conforme aux spécifications BMW DTF-1 selon le TSB).
530i et 540i xDrive (B48 / B58 essence) — usage routier intensif
Les essences ne sont pas épargnées. Le 540i xDrive développe 340 ch / 450 Nm, suffisant pour mettre l'ATC13-1 sous tension répétée. Sur ces versions, le symptôme dominant est le shudder en sortie de péage : au moment où le couple passe brutalement sur l'avant pour gérer la rampe d'accélération, la boîte de transfert provoque une mini-secousse perceptible.
540d xDrive (B57 320 ch / 680 Nm) et M550i xDrive (N63 462/530 ch / 750 Nm)
C'est sur ces deux motorisations haut couple que les pannes franches sont les plus rapides. Plusieurs propriétaires rapportent une panne complète entre 80 000 et 110 000 km, avec remplacement complet de la boîte. Sur la M550i, BMW recommande déjà un suivi rapproché du fluide en raison du couple permanent élevé.
Combien coûte une boîte de transfert BMW Série 5 G30 G31 ? Les options 2026
Le tarif d'une intervention complète sur la boîte de transfert ATC13-1 d'une Série 5 dépend fortement du type de panne (huile dégradée vs panne mécanique avérée). Voici les fourchettes constatées en 2026.
| Solution | Prix pièce | Garantie | Commentaire |
|---|---|---|---|
| Vidange DTF-1 + recalibrage ISTA | 250 – 600 € | Aucune | Première étape si symptôme = shudder seul, sans codes mémorisés |
| Réparation actionneur seul (chez spécialiste) | 350 – 700 € | 3-6 mois | Si codes 5F3A isolés, sans bruits internes |
| Boîte d'occasion G30 (kilométrage inconnu) | 800 – 1 700 € | 3 mois | Risque de re-panne, historique non garanti |
| Boîte ATC13-1 reconditionnée Autoliva | 1 290 € TTC | 2 ans | Pièces internes neuves, testée sur banc, livrée 48-72h |
| Échange standard concession BMW | 3 800 – 5 500 € | 2 ans | Tarif officiel BMW Premium Selection |
| Boîte neuve BMW | 6 000 – 8 000 € | 2 ans | Rarement justifié sauf collection |
Coût main-d'œuvre montage Série 5 G30/G31 : 500 à 900 € selon le réseau (la berline est plus accessible sous le véhicule qu'un SUV X3, donc la dépose-repose se fait en 4-5h chez un bon spécialiste).
Bon à savoir : Sur la Série 5 G30/G31, l'accès au connecteur de l'actionneur passe par le côté droit. Sur la Touring G31 chargée à pleine capacité, le carénage sous-caisse doit être déposé entièrement — compter 30 minutes de plus que sur la berline G30.
Diagnostic spécifique à la Série 5 G30/G31 avant intervention
Avant de commander une boîte de transfert reconditionnée, il est crucial de différencier les causes possibles. La Série 5 G30/G31 a plusieurs sources possibles de vibrations et bruits, et toutes ne viennent pas de l'ATC13-1.
- Vérifier l'usure des 4 pneus : si les pneus arrière sont beaucoup plus usés que les pneus avant (ou inversement), le différentiel de diamètre force la précharge xDrive en permanence. Solution : remettre 4 pneus de même marque, même indice de charge, même usure. 30% des "fausses pannes" de boîte de transfert disparaissent à ce stade.
- Lire les codes défaut en ISTA : codes 5F3A / 5462 / 5463 → suspecter ATC13-1. Codes seuls 5462 sans 5F3A → suspecter actionneur. Codes liés à la ZF 8HP → boîte de vitesses, pas boîte de transfert.
- Test du connecteur : sur la G30/G31, le test consiste à débrancher temporairement le connecteur de l'actionneur ATC13-1. Si les vibrations disparaissent immédiatement, le problème est l'actionneur ou ses signaux. Si les vibrations persistent, c'est l'embrayage interne.
- Vérifier la fluidité de l'huile : sur le 540d xDrive ou M550i, prélever 50 ml d'huile DTF-1 par le bouchon supérieur permet de juger visuellement de la dégradation (couleur, présence de particules métalliques).
Pour la méthode complète de diagnostic, consultez notre guide complet de la boîte de transfert ATC13-1 G20/G30/X3 G01 et notre diagnostic des codes 5F3A 5462 5463 BMW G-Series.
Remplacement de l'ATC13-1 sur Série 5 G30/G31 : spécificités modèle
La procédure de dépose-repose sur la G30/G31 suit la trame générale BMW xDrive, mais avec quelques particularités.
Spécificités berline G30
- Accès facilité par le dessous sur pont 4 colonnes
- Arbre de transmission avant 2 pièces — repérer la position de phase avant dépose
- Vidange préalable des 2 chambres d'huile (~0,5 L par chambre)
- Vis Torx longues T55 (6 vis) entre boîte ZF 8HP et boîte de transfert
- Compter 4 à 5 heures de main-d'œuvre
Spécificités break Touring G31
- Plancher de coffre plus bas → carénage sous-caisse plus long à déposer
- Sur les versions M Sport, écran thermique additionnel sous l'échappement à déposer
- Compter 5 à 6 heures de main-d'œuvre
- Attention au capteur de niveau de la suspension pneumatique arrière (option fréquente sur Touring) — risque de désactivation si déconnexion sans précaution
Post-montage obligatoire
Le recalibrage via ISTA est obligatoire sur G30/G31 comme sur les autres G-Series. Sans cette étape, la boîte de transfert reconditionnée ne saura pas trouver sa position neutre et déclenchera immédiatement des codes 5462/5463. Les valises grand public type Carly (mode coding), Autel MaxiSys ou Launch X431 permettent d'exécuter cette procédure.
Votre véhicule est un X3 G01 ? Consultez plutôt notre guide dédié : Boîte de transfert BMW X3 G01 ATC13-1 vs ATC13-2 : différences pré-LCI / LCI.

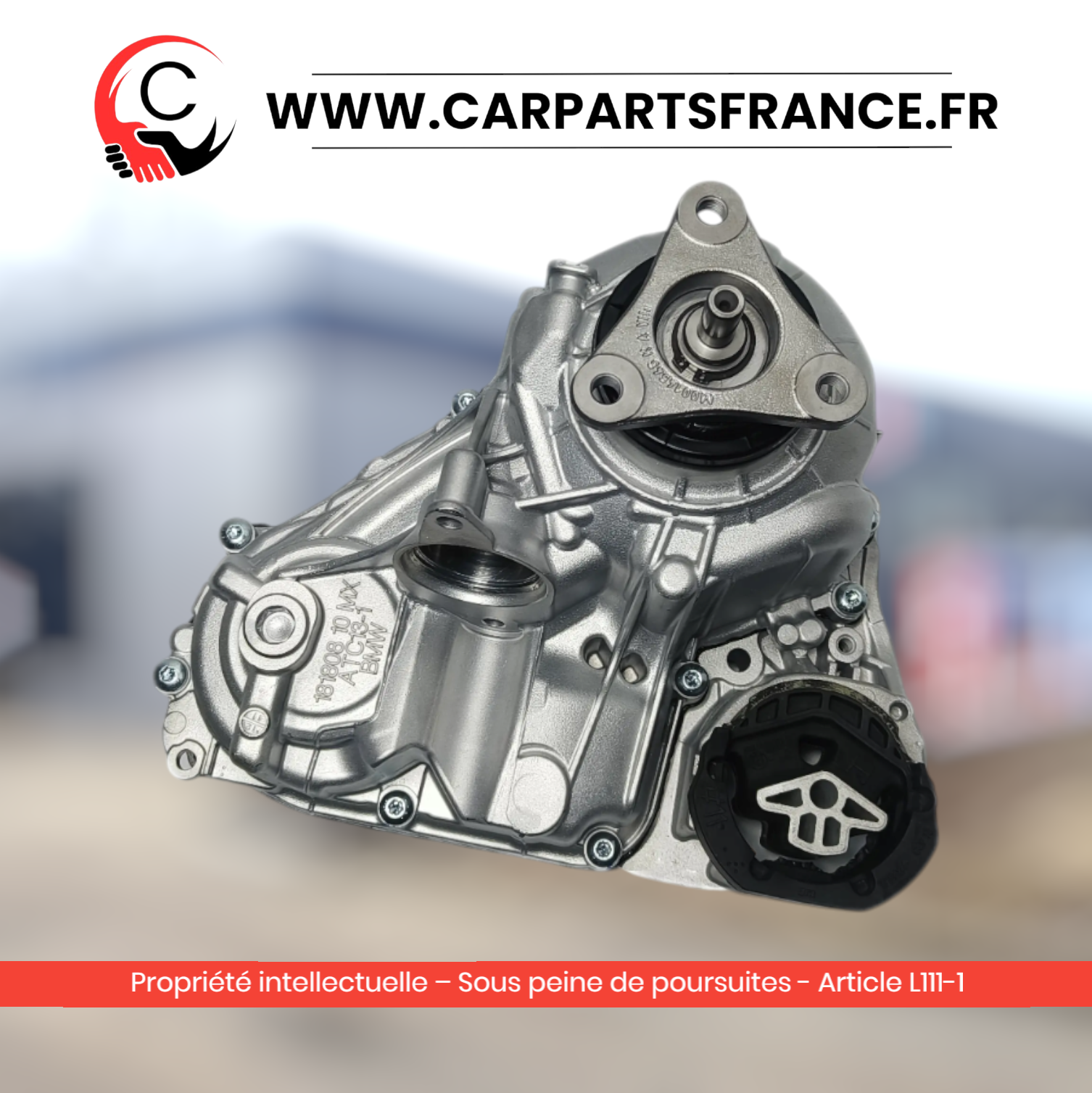

Boîte de transfert BMW ATC13-1 reconditionnée en échange standard pour Série 3 G20, Série 5 G30 et X3 G01
1290,00 € TTCsoit 3x 430,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Combien coûte une boîte de transfert BMW Série 5 G30 reconditionnée ?
La boîte de transfert ATC13-1 reconditionnée Autoliva pour BMW Série 5 G30 et G31 xDrive coûte 1 290 € TTC, avec garantie 2 ans et livraison en 48-72h. Le paiement en 3 fois sans frais via Scalapay est disponible. Pour le devis exact selon votre VIN, demandez un devis.
Quelle motorisation de Série 5 G30 souffre le plus de la boîte de transfert ?
Les motorisations à fort couple — 540d xDrive (320 ch / 680 Nm) et M550i xDrive (462 ch / 750 Nm) — sont les plus exposées, avec des pannes franches entre 80 000 et 110 000 km. Le 530d xDrive 286 ch (B57) présente des symptômes typiques de shudder dès 100 000-130 000 km, avec codes 5F3A et 5462.
Mon BMW 530d G31 Touring vibre en virage : est-ce la boîte de transfert ?
Les vibrations en virage à basse vitesse sur G30/G31 sont le symptôme #1 du TSB BMW SI B 27 02 20. Avant remplacement complet, tester : (1) usure homogène des 4 pneus, (2) vidange préalable avec huile DTF-1 + recalibrage ISTA, (3) lecture codes défaut. Si les codes 5F3A / 5462 / 5463 sont confirmés et que la vidange ne résout pas, la boîte ATC13-1 est en cause.
Combien de temps pour remplacer la boîte ATC13-1 sur G30 ou G31 ?
Sur la berline G30, compter 4 à 5 heures de main-d'œuvre en spécialiste. Sur la Touring G31 (plus encombrée par le coffre et l'éventuelle suspension pneumatique), 5 à 6 heures. La pièce reconditionnée Autoliva est livrée en 48-72h, donc l'intervention complète tient en une journée d'atelier.
