Le Jeep Cherokee KL est l'un des SUV les plus touchés par les pannes de boîte de transfert (PTU – Power Transfer Unit) sur le marché. Le système Active Drive II à deux vitesses, monté sur les versions 4x4 et Trailhawk, fait l'objet d'un rappel constructeur (recall NHTSA) concernant 93 228 véhicules produits entre 2014 et 2017. La PTU reconditionnée Car Parts France pour Cherokee KL coûte 1 490 € TTC avec garantie 2 ans, contre 3 200 à 4 500 € en concessionnaire.
Qu'est-ce que la boîte de transfert Active Drive II du Cherokee KL ?
Le Jeep Cherokee KL (génération 2014-2023) propose trois systèmes de transmission selon les versions :
- Active Drive I : 4x4 simple sans gamme courte (Sport, Latitude, Limited)
- Active Drive II : 4x4 avec gamme courte (low range) mécanique — c'est notre PTU
- Active Drive Lock : variante Trailhawk avec différentiel arrière à blocage
L'Active Drive II est une PTU 2 vitesses : elle propose une gamme normale pour la route et une gamme courte (rapport démultiplié) pour le franchissement. C'est une vraie boîte de transfert, plus complexe qu'un simple PTU à une vitesse comme on en trouve sur les SUV citadins.
💡 Bon à savoir : Seules les versions Cherokee KL Trailhawk et certaines Limited 4x4 reçoivent l'Active Drive II. Les versions 2 roues motrices (FWD) et Active Drive I n'utilisent pas cette boîte de transfert. Vérifier sur la carte grise et la plaque de planche de bord.
Les symptômes d'une PTU Cherokee KL défaillante
Bruits métalliques en virage ou accélération
Le symptôme #1 rapporté sur Jeep Cherokee Club et Jeep Garage est un claquement métallique ou un grincement lors des virages à basse vitesse, ou en passage de la gamme normale à la gamme courte. Ces bruits indiquent souvent une usure des cannelures d'entrée (input splines) — défaut connu sur l'Active Drive II.
Code défaut U0403-00
Le code U0403-00 (Implausible data received from T-case) est le code OBD le plus fréquent. Il apparaît au tableau de bord avec d'autres modules associés : PAM (park assist) et EPB (frein de parking électrique). C'est typiquement le signal que le calculateur de transmission DTCM ne reçoit plus de données fiables de la boîte de transfert.
Perte de motricité ou véhicule qui se déplace au stationnement
Cas le plus dangereux : sur certains millésimes 2014-2017, l'usure des cannelures peut empêcher la position Park de s'engager correctement. Le véhicule peut rouler tout seul sur une pente alors que le levier est sur P. C'est précisément le motif du rappel NHTSA annoncé en avril 2023 sur Mopar Insiders et TFLcar.
Voyant 4WD allumé en permanence
Quand la PTU n'arrive plus à engager la transmission intégrale, le voyant 4WD reste allumé et le véhicule passe en 2 roues motrices forcé. Comportement similaire sur l'Active Drive Lock du Trailhawk.
Problème connu : usure des cannelures d'entrée Active Drive II
Le défaut documenté concerne la liaison entre la transmission ZF 9HP et la PTU. Les cannelures d'entrée (input splines) du PTU s'usent prématurément. Ce phénomène, bien décrit sur Jeep Cherokee Club, est dû à :
- Un lubrifiant insuffisant au niveau de la liaison (problème de design d'origine)
- Des cycles d'engagement répétés entre 2WD et 4WD en usage urbain
- L'absence d'entretien régulier de l'huile PTU et du différentiel arrière (RDM)
Apparition typique des symptômes : entre 80 000 et 150 000 km, mais des cas dès 50 000 km sont documentés. Les versions Trailhawk plus sollicitées en franchissement sont les premières touchées.
⚠️ Attention : Si votre Cherokee KL fait partie des millésimes 2014-2017 concernés par le recall, vérifier le numéro VIN sur le site officiel NHTSA. Le rappel inclut un correctif logiciel et, dans certains cas, le remplacement gratuit de la PTU.
Quels véhicules sont concernés ?
| Marque | Modèle | Code châssis | Années | Motorisations |
|---|---|---|---|---|
| Jeep | Cherokee | KL | 2014 – 2023 | 2.0 Multijet diesel, 2.2 CRD 150/185/200 ch (codes EBU, EBV, LAU 61), 2.4 essence, 3.2 V6 essence |
L'Active Drive II ne concerne que les versions 4x4 avec gamme courte : Trailhawk, certaines Limited 4x4, et quelques Latitude 4x4 selon options. Les versions FWD (Active Drive 0) ou 4x4 simple (Active Drive I) utilisent des PTU différentes.
Comment vérifier la compatibilité avec votre Cherokee KL ?
- Contrôler la plaque sur le montant de portière conducteur — repère "Active Drive II" ou code transmission
- Lire le numéro VIN (17 caractères) et le communiquer au technicien Car Parts France
- Vérifier la référence Mopar gravée sur la PTU démontée
Combien coûte une boîte de transfert Cherokee KL ? Comparatif des prix
| Référence | Format | ||||
|---|---|---|---|---|---|
| 68307403AC à AH | Référence principale Mopar | ||||
| 68282447AC à AA | Référence alternative | ||||
| 68090605AC à AL | Variantes selon millésime | ||||
| R8307403AC | Référence reconditionnée | ||||
| Solution | Prix pièce | Garantie | Délai | Avantages | Inconvénients |
| ---------- | ----------- | ---------- | ------- | ----------- | --------------- |
| Réparation spécialisée | Tarif variable selon la panne | Variable | 1-3 semaines | Possible si seul un roulement est en cause | Mopar/Jeep ne réparent pas en interne |
| Occasion (casse) | 700 – 1 100 € | 3-6 mois | 5-10 jours | Prix bas | Cannelures déjà usées sur la majorité des pièces |
| Reconditionné CPF | 1 490 € TTC | 2 ans | 48-72h | Pièces d'usure neuves, testée sur banc | Investissement plus élevé qu'une occasion |
| Échange standard concessionnaire | 2 500 – 3 200 € | 2 ans | 1-3 semaines | Pièce Mopar | Tarif élevé |
| Neuve concessionnaire | 3 200 – 4 500 € | 2 ans | 1-3 semaines | Pièce neuve | Tarif très élevé |
Coût main-d'œuvre : 500 à 800 € selon le garage. La PTU est imbriquée avec la transmission ZF 9HP, ce qui rend le travail plus long que sur d'autres SUV.
💡 Le meilleur rapport qualité/prix : sur Cherokee KL, l'occasion est particulièrement risquée à cause du défaut connu des cannelures. Le reconditionné à 1 490 € TTC garantie 2 ans représente la meilleure solution. Demander un devis selon votre VIN.
Boîte de transfert Cherokee KL reconditionnée : la solution fiable
La boîte de transfert reconditionnée Jeep Cherokee KL Active Drive II chez Car Parts France est une pièce d'origine entièrement révisée en atelier. Le process inclut le remplacement systématique des cannelures d'entrée — précisément l'élément qui pose problème en série sur ce modèle.
Le processus de reconditionnement
- Démontage complet de la PTU usagée
- Inspection visuelle et dimensionnelle de tous les éléments
- Remplacement systématique : roulements, joints spi, joints toriques, cannelures d'entrée
- Réassemblage avec couples de serrage Mopar
- Test sur banc d'essai : couple, bruits, fuites
- Conditionnement dans un emballage anti-choc
Reconditionné vs occasion : quelle différence sur Cherokee KL ?
C'est précisément sur ce modèle que la différence est la plus marquée. Une PTU d'occasion provient nécessairement d'un véhicule qui roulait — donc avec des cannelures qui ont déjà commencé à s'user. Le risque de récidive sous 12-24 mois est très élevé. Le reconditionné repart à zéro sur les pièces d'usure et offre une garantie 2 ans.
Le montage : ce qu'il faut savoir
Étapes principales
- Mise en sécurité sur pont élévateur
- Vidange des huiles PTU et différentiel arrière (RDM)
- Dépose de l'arbre de transmission arrière
- Dépose de la PTU (boulons + cannelures liaison ZF 9HP)
- Installation de la PTU reconditionnée avec joint neuf
- Repose de l'arbre, remplissage en huile neuve
- Réinitialisation des codes défaut au scanner
- Test routier en gamme normale puis gamme courte
Conseils post-montage
- Prévoir aussi une vidange du différentiel arrière (RDM) : le défaut PTU s'accompagne souvent d'une dégradation du couple PTU/RDM
- Effectuer un rodage doux sur les 500 premiers kilomètres
- Tester la gamme courte au moins une fois en faible vitesse pour valider l'engagement
💡 Bon à savoir : La PTU Active Drive II reconditionnée n'exige aucune programmation au calculateur — pas besoin de valise diagnostic Mopar.
Guides par modèle : trouvez la solution pour votre Cherokee KL
- Actuator PTU Cherokee KL : le composant qui lâche le plus souvent — Le boîtier d'engagement, son rôle, son coût et comment savoir s'il est en cause.
- Cherokee KL : codes U0403, P-codes et diagnostic PTU — Tous les codes OBD à connaître et leur interprétation.
- Recall PTU Cherokee KL : qui est concerné, comment vérifier — Le rappel NHTSA, les VIN concernés, la procédure.
- Prix d'un remplacement PTU sur Cherokee KL : comparatif détaillé — Toutes les options chiffrées avec main-d'œuvre.

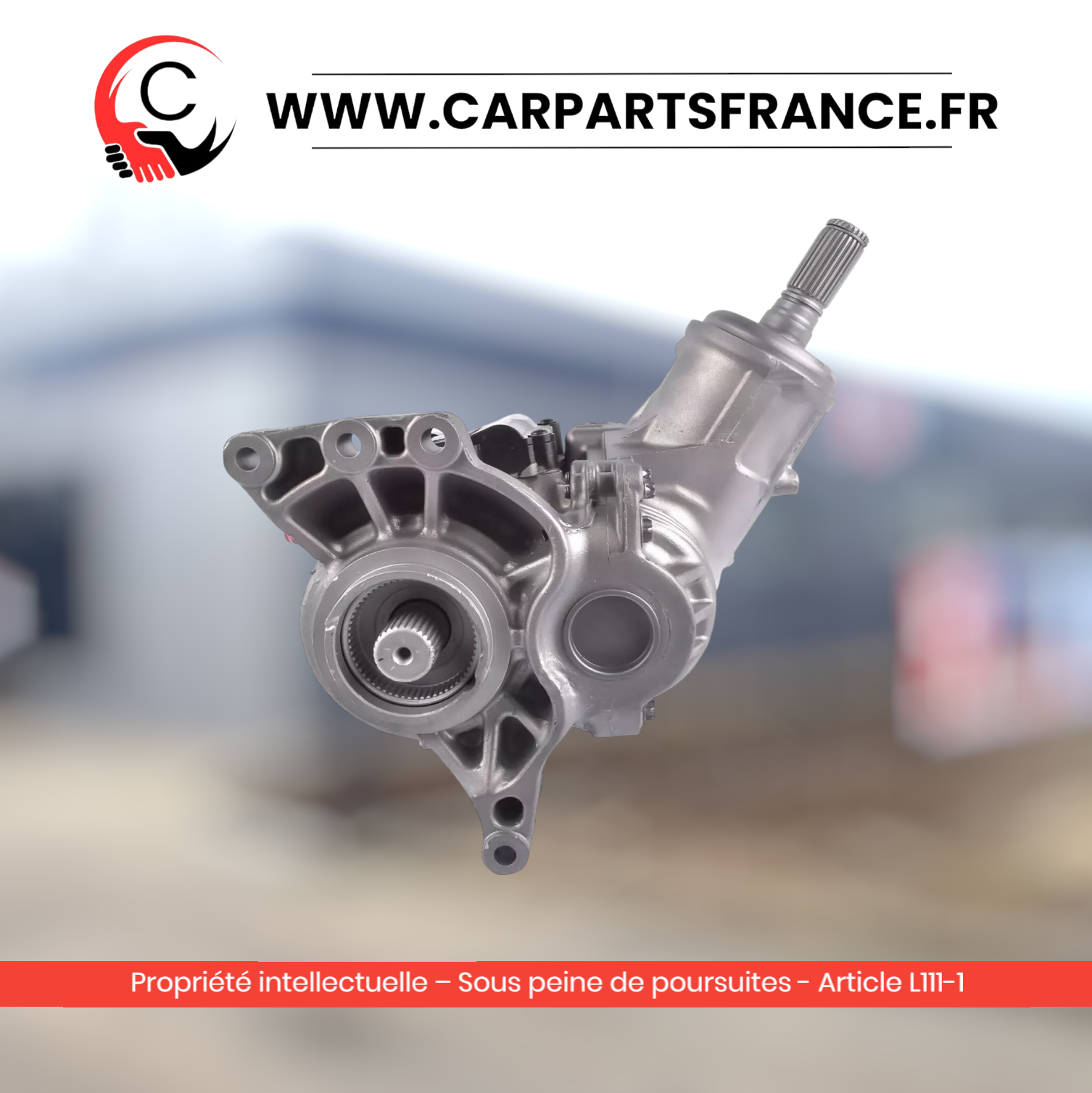

Boîte de transfert Jeep Cherokee KL 4x4 Active Drive II reconditionnée échange standard - garantie 2 ans
1490,00 € TTCsoit 3x 496,67 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Combien coûte une PTU Cherokee KL reconditionnée ?
1 490 € TTC chez Car Parts France, garantie 2 ans, livraison 48-72 h. Paiement en 3 fois sans frais via Scalapay.
Mon Cherokee KL est-il concerné par le recall PTU ?
Le recall NHTSA d'avril 2023 concerne 93 228 véhicules produits entre 2014 et 2017. Vérifier votre VIN sur le site officiel NHTSA ou en concession Jeep agréée.
Faut-il reprogrammer la PTU après remplacement ?
Non, la PTU reconditionnée se monte sans programmation. Aucune valise diagnostic Mopar n'est nécessaire.
Active Drive II et Active Drive Lock, c'est la même PTU ?
Pas tout à fait. L'Active Drive Lock du Trailhawk ajoute un blocage de différentiel arrière. La boîte de transfert proprement dite est très proche, mais les références OEM diffèrent. Vérifier avec le VIN.
À quel kilométrage la PTU casse-t-elle généralement ?
Apparition typique des symptômes entre 80 000 et 150 000 km. Les Trailhawk sollicités en franchissement peuvent tomber dès 50 000 km.
Quelle huile pour la PTU Cherokee KL ?
Huile spécifique Mopar pour boîte de transfert (référence MS-12410 ou équivalent). Ne jamais utiliser d'huile de boîte manuelle ou ATF générique.
Peut-on rouler avec une PTU défaillante ?
Non, surtout sur les millésimes touchés par le recall. Le risque de Park inopérant est un risque sécurité majeur (rollaway).
