Sur Jeep Cherokee KL Active Drive II, le diagnostic d'une panne PTU passe systématiquement par la lecture des codes défaut OBD. Les codes les plus fréquents sont U0403-00, U0140 et P189F, mais leur interprétation dépend de la combinaison qu'ils forment et des modules associés. Voici comment les lire correctement.
U0403-00 : le code roi des pannes PTU Cherokee KL
Le code U0403-00 (Implausible data received from T-case — données incohérentes reçues de la boîte de transfert) est de loin le plus fréquent sur l'Active Drive II. Il indique que le calculateur DTCM (Drivetrain Control Module) ne reçoit plus de données fiables du capteur de position de la PTU.
Les causes possibles :
- Capteur de position de la fourchette défaillant
- Actuator usé qui n'atteint plus sa course nominale
- Cannelures d'entrée trop usées : décalage de position
- Faisceau électrique entre PTU et DTCM endommagé (rare)
Documentation complémentaire sur Jeep Garage Forum.
Codes associés à connaître
| Code | Signification | Cause typique |
|---|---|---|
| U0140 | Pas de communication avec module BCM | Faisceau ou alimentation DTCM |
| C2200 | Boîte de transfert position incorrecte | Capteur ou actuator |
| P189F | Performance limitée transmission | Cannelures ou pignons usés |
| U0001 | CAN bus high speed | Faisceau cassé/court-circuit |
| C140A | Implausible position 4WD | Calibration capteur |
Souvent, plusieurs codes apparaissent simultanément. La combinaison U0403-00 + P189F est très évocatrice d'une usure mécanique avancée — l'actuator seul ne suffit plus.
Diagnostic par les symptômes
À côté des codes, les symptômes physiques affinent le diagnostic :
- Claquement en virage à basse vitesse → cannelures usées
- Bruit aigu en accélération franche → roulement de pignon en cause
- Vibration entre 80 et 100 km/h → arbre de transmission ou PTU déséquilibrée
- Voyant 4WD clignotant intermittent → capteur ou actuator
- Voyant fixe en permanence → blocage mécanique probable
💡 Bon à savoir : Sur Cherokee KL, le diagnostic en concession Jeep coûte 80-150 €, mais beaucoup de garages indépendants équipés d'un scanner Mopar (Wijdiag, AlfaOBD) le font pour 50-80 €. Vérifier que le garage a accès aux modules DTCM, pas juste au moteur.
La méthode des 3 tests pour confirmer une panne PTU
Avant de commander une pièce à 1 490 €, faire ces trois tests :
- Test scanner : récupérer tous les codes (pas juste les codes moteur). Lire les modules DTCM, ABS, BCM, EPB.
- Test routier : 30 km/h, virage serré, bruit présent ? → PTU. Pas de bruit mais voyant ? → électronique.
- Test gammes : sur Trailhawk uniquement, tester engagement gamme courte. Si refus → actuator ou pignon de gamme.
Si les trois tests pointent vers un défaut mécanique, le remplacement complet de la PTU est généralement la solution la plus économique en coût total (pièce + risque de retour pour panne récurrente).
Le rappel NHTSA et les codes défaut
Pour les Cherokee KL produits entre 2014 et 2017, certains codes défaut peuvent être pris en charge dans le cadre du recall constructeur. Voir notre article dédié : Recall PTU Cherokee KL : qui est concerné.
Solution si tous les codes confirment la panne PTU
Si le diagnostic est clair (U0403 + P189F, claquement en virage, voyant fixe), la boîte de transfert Cherokee KL reconditionnée à 1 490 € TTC garantie 2 ans est la solution la plus rentable.
Pour comprendre si seul l'actuator pourrait être en cause (et économiser 1 000 €), voir Actuator PTU Cherokee KL : le composant qui lâche le plus souvent. Pour la vue d'ensemble, le guide complet PTU Cherokee KL Active Drive II.

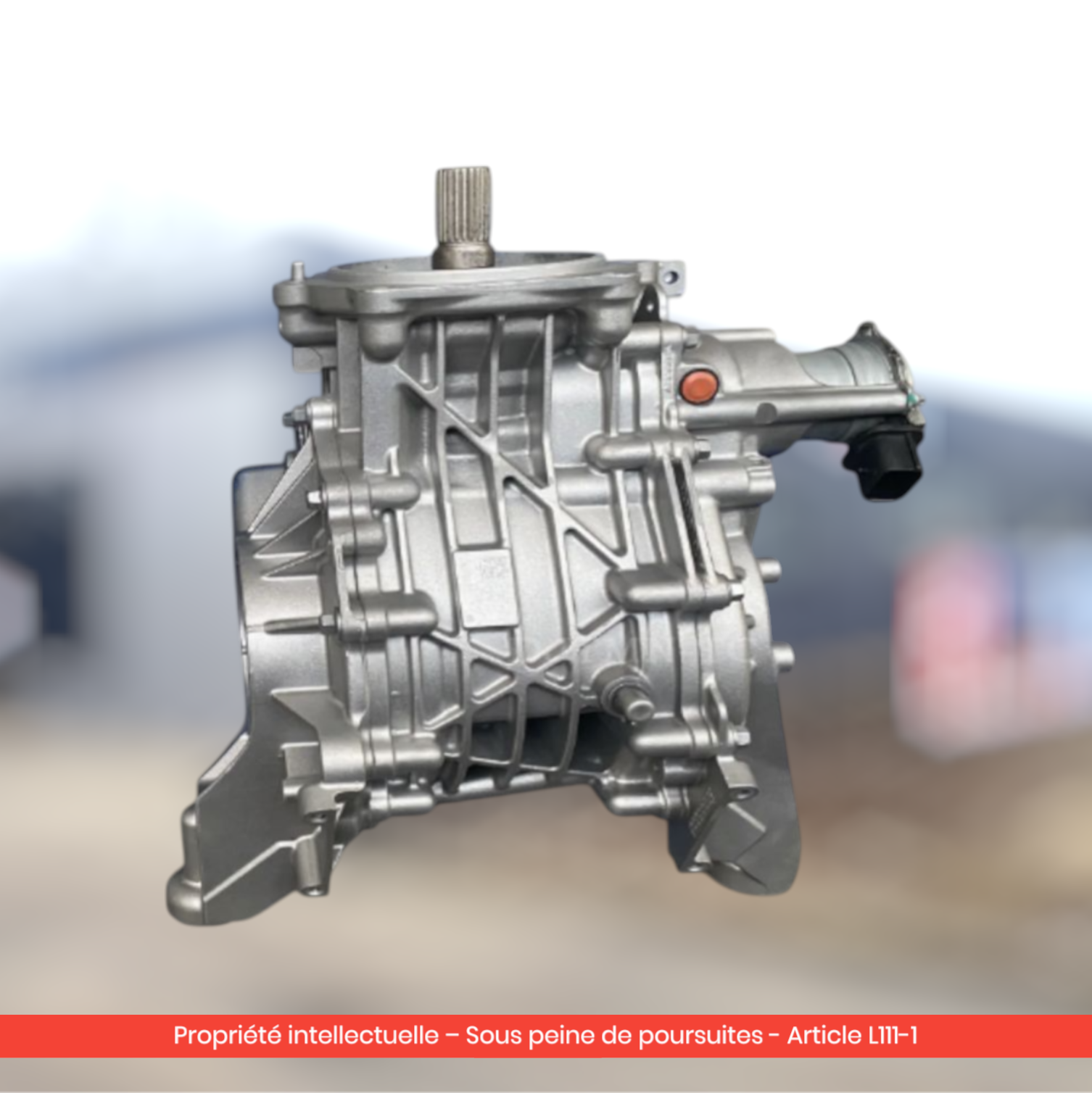

Boîte de transfert Jeep Cherokee KL 4x4 Active Drive II reconditionnée échange standard - garantie 2 ans
1490,00 € TTCsoit 3x 496,67 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Que signifie le code U0403-00 sur Cherokee KL ?
Données incohérentes reçues de la boîte de transfert. Cause typique : capteur de position, actuator usé, ou cannelures abîmées.
Combien coûte un diagnostic PTU en concession Jeep ?
80 à 150 € en concession. 50-80 € en garage indépendant équipé scanner Mopar.
Quels codes défaut accompagnent une casse mécanique de PTU ?
La combinaison U0403-00 + P189F est très évocatrice. C140A et C2200 confirment souvent la même panne.
Peut-on effacer les codes défaut soi-même ?
Oui avec un OBD2 grand public, mais ils reviennent si la cause physique persiste. Effacer les codes ne répare pas la PTU.
