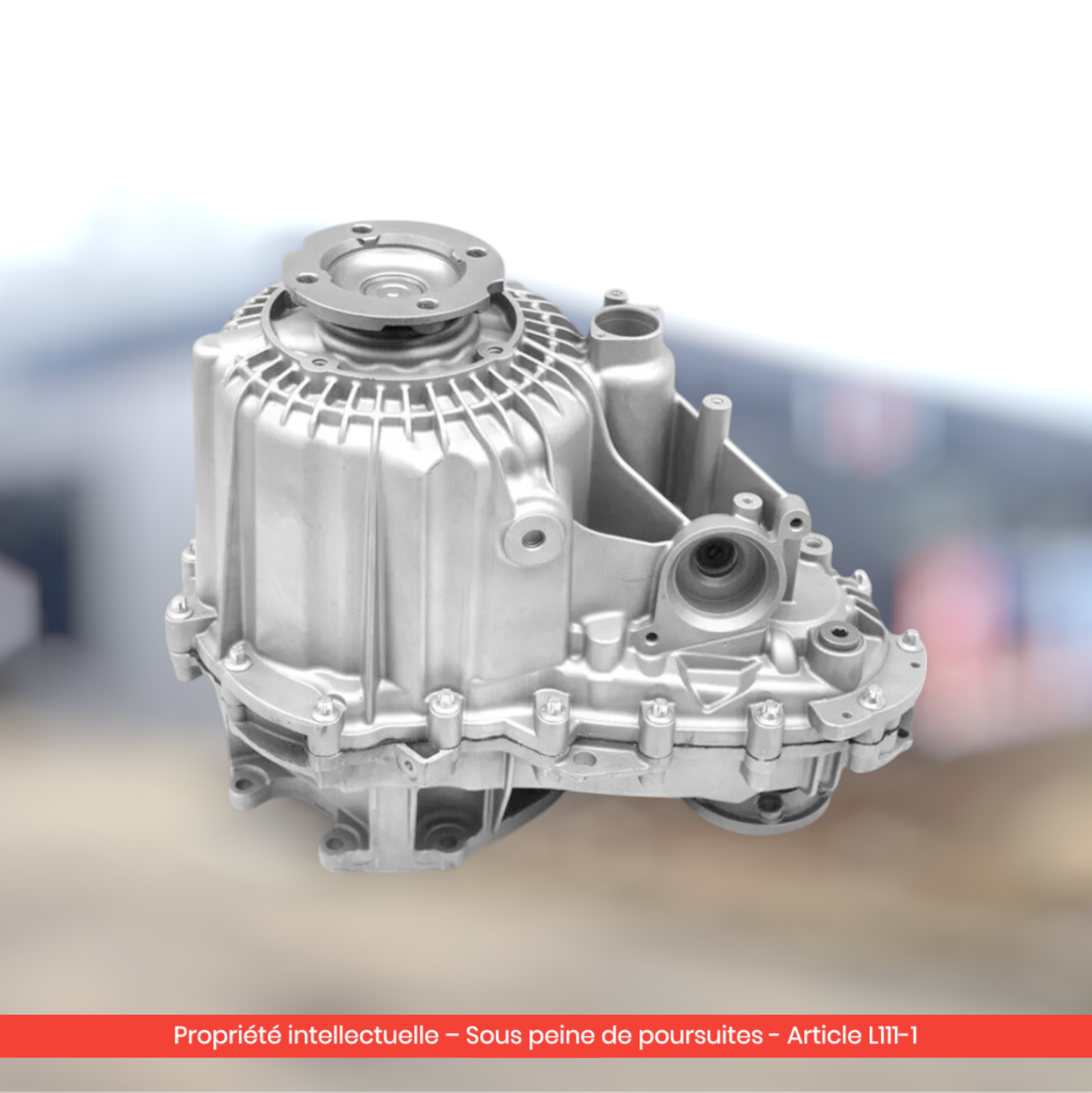

La Magna ATC700 est la dernière itération des boîtes de transfert montées sur les Land Rover Discovery 4 (millésimes tardifs 2013-2016), Range Rover L322 facelift et Range Rover Sport L320 (versions tardives). Elle remplace l'ATC500 sur les versions à fort couple (TDV8 4.4, V8 5.0) et corrige plusieurs faiblesses des générations antérieures. Référencée principalement LR049160, LR054851, IAB500280, elle reste néanmoins sujette aux pannes au-delà de 200 000 km. Reconditionnée chez Car Parts France à 1 290 € TTC garantie 2 ans.
Magna ATC700 vs ATC500 : qu'est-ce qui change ?
L'ATC700 est la version améliorée de l'ATC500 conçue pour absorber un couple plus élevé :
| Caractéristique | ATC500 | ATC700 |
|---|---|---|
| Couple max absorbé | ≈ 600 Nm | ≈ 750 Nm |
| Embrayage interne | Multidisque humide | Multidisque humide renforcé |
| Capacité huile | ≈ 1,4 L | ≈ 1,5 L |
| Calculateur | Stratégie standard | Stratégie revue (engagement plus doux) |
| Capteur de température | Optionnel | Standard |
L'ATC700 se reconnaît à la référence Magna IAB500280 (vs IAB500240 pour l'ATC500). C'est la boîte conçue pour accompagner les motorisations TDV8 4.4 du Range Rover L322 et les V8 5.0 du Range Rover Sport.
💡 Bon à savoir : Cette page est la version technique complémentaire à notre guide général sur les boîtes ATC400/500/700. Si vous cherchez une vue d'ensemble par modèle, consultez plutôt ce dernier.
Quels véhicules reçoivent l'ATC700 ?
L'ATC700 est montée principalement sur :
| Marque | Modèle | Code châssis | Années | Motorisations |
|---|---|---|---|---|
| Land Rover | Discovery 4 | L319 facelift | 2013 – 2016 | 3.0 TDV6 256 ch, 5.0 V8 |
| Land Rover | Range Rover | L322 facelift | 2010 – 2012 | 4.4 TDV8, 5.0 V8 |
| Land Rover | Range Rover Sport | L320 facelift | 2010 – 2013 | 3.0 TDV6, 5.0 V8 supercharged |
Les Discovery 3 et Range Rover Sport L320 antérieurs à 2010 utilisent plutôt l'ATC500 (variantes LR023011, LR035617, LR045477).
Pourquoi l'ATC700 reste-t-elle vulnérable ?
| Référence ATC700 | Format |
|---|---|
| LR049160 | Référence Discovery 4 récent |
| LR054851 | Variante RR Sport L320 récent |
| IAB500280 | Référence ingénierie Magna |
| IAB500243 / IAB500244 | Variantes mineures |
Malgré les améliorations, l'ATC700 partage la même architecture mécanique de base que ses devancières. Le défaut connu sur la famille ATC — usure de l'embrayage interne (anneau d'actionnement, levier, roulements à aiguilles) — demeure. Les améliorations apportées repoussent l'apparition des symptômes mais ne les éliminent pas :
- ATC500 : symptômes typiques 150-200 000 km
- ATC700 : symptômes typiques 200-260 000 km
Le gain de durée de vie est réel, mais les véhicules à fort kilométrage (Range Rover utilisés en grande routière, Discovery 4 en tractage régulier) finissent par tomber.
Symptômes d'une ATC700 défaillante
Message "Transmission fault" ou "Restricted performance"
Comportement typique : le calculateur détecte un dépassement de seuil (jeu interne, pression hydraulique, température) et affiche un message au tableau de bord. Le véhicule reste roulant mais en mode dégradé. Sur Range Rover L322 facelift, ce message apparaît souvent vers 220 000-240 000 km.
À-coups en passage de gamme courte
Particulièrement marqué sur Discovery 4 récent et Range Rover L322 utilisés en franchissement. L'engagement Low Range devient laborieux : clignotement prolongé, claquement bref, parfois refus complet.
Bruit en accélération franche
Sur Range Rover Sport 5.0 V8 supercharged, l'usure de l'embrayage se manifeste souvent par un bruit métallique en accélération franche lié au glissement résiduel des disques. La puissance étant élevée (510 ch), même un glissement minime devient audible.
Vibrations à vitesse stabilisée
Vibrations entre 100 et 130 km/h, parfois confondues avec un balourd de roue ou un cardan. Sur ATC700, ces vibrations peuvent venir de l'usure des roulements à aiguilles internes ou d'un déséquilibre du couplage.
Combien coûte un remplacement ATC700 ?
| Solution | Prix | Garantie | Commentaire |
|---|---|---|---|
| Occasion | 800 – 1 200 € | 3-6 mois | Risquée — les ATC700 d'occasion ont déjà beaucoup roulé |
| Reconditionné CPF | 1 290 € TTC | 2 ans | Solution recommandée |
| Concession Land Rover | 4 000 – 5 500 € | 2 ans | Disponibilité variable |
Main-d'œuvre : 600 à 900 € selon le garage. Sur Range Rover L322 et RR Sport, la dépose nécessite un cric de transmission et 6-8 heures de travail.
Range Rover L322 facelift TDV8 4.4 : un cas particulier
Le Range Rover L322 facelift (2010-2012) équipé du moteur TDV8 4.4 (313 ch, 700 Nm) est l'un des cas les plus exigeants pour l'ATC700. Le couple absorbé est proche de la limite de conception, et l'usage typique de ce modèle (grande routière en charge, parfois tractage caravane lourde) sollicite intensément la boîte.
Sur ces véhicules, prévoir :
- Vidange ATC tous les 40 000 km au lieu de 60 000
- Contrôle des silentblocs de boîte à chaque visite
- Surveillance des fuites d'huile (joint spi de sortie) — point faible sur fort couple
💡 Bon à savoir : Sur Range Rover L322 4.4 TDV8, beaucoup de propriétaires changent la boîte ATC700 entre 200 000 et 250 000 km. C'est l'une des "grosses" interventions à prévoir dans la vie du véhicule. Le reconditionné à 1 290 € + main d'œuvre est largement préférable au tarif concession.
Boîte ATC700 reconditionnée : la solution
La boîte de transfert reconditionnée Discovery 4 / Range Rover / Range Rover Sport chez Car Parts France couvre les variantes ATC500 et ATC700. Le process inclut le remplacement de l'embrayage interne, des roulements à aiguilles et de l'actuator.
Le processus de reconditionnement spécifique ATC700
- Démontage complet avec relevé du code calculateur
- Inspection dimensionnelle des supports d'embrayage et roulements
- Remplacement systématique : roulements à aiguilles, anneau d'actionnement, joints, actuator
- Réassemblage avec couples de serrage Magna
- Test sur banc : couple gamme normale, gamme courte, fuites
- Conditionnement dans un emballage anti-choc avec huile de protection
Le montage : attention aux spécificités ATC700
L'ATC700 demande quelques précautions supplémentaires par rapport à l'ATC500 :
- Adaptation calculateur parfois nécessaire (scanner Land Rover SDD ou compatible)
- Vidange préventive de la boîte ZF 6HP recommandée si plus de 100 000 km
- Contrôle de l'arbre de transmission : parfois fatigué sur Range Rover L322 4.4 TDV8
- Test gamme courte obligatoire avant remise au client
💡 Bon à savoir : Sur Range Rover L322 et Discovery 4 récents, certains millésimes nécessitent une adaptation Land Rover SDD post-montage. Vérifier avec le service client Car Parts France via votre VIN.
Guides complémentaires
- Guide général boîte ATC400/500/700 Land Rover — Vue d'ensemble multi-modèles
- Discovery 3 LR3 spécifique — Pour la première génération
- Range Rover L405 boîte de transfert — Génération full-size suivante
- Discovery 5 LR125903 — Génération suivante (sans ATC)
Boîte de transfert reconditionnée Land Rover Discovery 4, Range Rover et Range Rover Sport - échange standard - garantie 2 ans
1290,00 € TTCsoit 3x 430,00 € sans frais- Testé et garanti 24 mois
- Livraison express 24/48h
- Support technique dédié
- Paiement sécurisé en 3x sans frais
FAQ
Quelle est la différence entre ATC500 et ATC700 ?
Couple absorbé plus élevé (≈ 750 Nm vs 600 Nm), embrayage renforcé, calculateur revu. ATC700 conçue pour TDV8 et V8 puissants.
Combien coûte la boîte reconditionnée ATC700 ?
1 290 € TTC chez Car Parts France, garantie 2 ans, livraison 48-72 h.
À quel kilométrage tomber l'ATC700 ?
Premiers symptômes 200-260 000 km. Plus tôt sur Range Rover 4.4 TDV8 utilisé en charge.
Comment savoir si je suis en ATC500 ou ATC700 ?
Vérifier la référence OEM gravée sur la boîte : LR049160/LR054851/IAB500280 = ATC700. LR023011/LR035617/LR045477/IAB500240 = ATC500.
Faut-il reprogrammer après remplacement sur ATC700 ?
Sur Range Rover L322 facelift et Discovery 4 récent : adaptation Land Rover SDD parfois nécessaire. Vérifier avec le service client.
Quelle huile pour la Magna ATC700 ?
Huile spécifique transmission ATC, référence STC 50/53 selon millésime, environ 1,5 L.
