Codes défaut + diagnostic boîte transfert Q7 4L VCDS

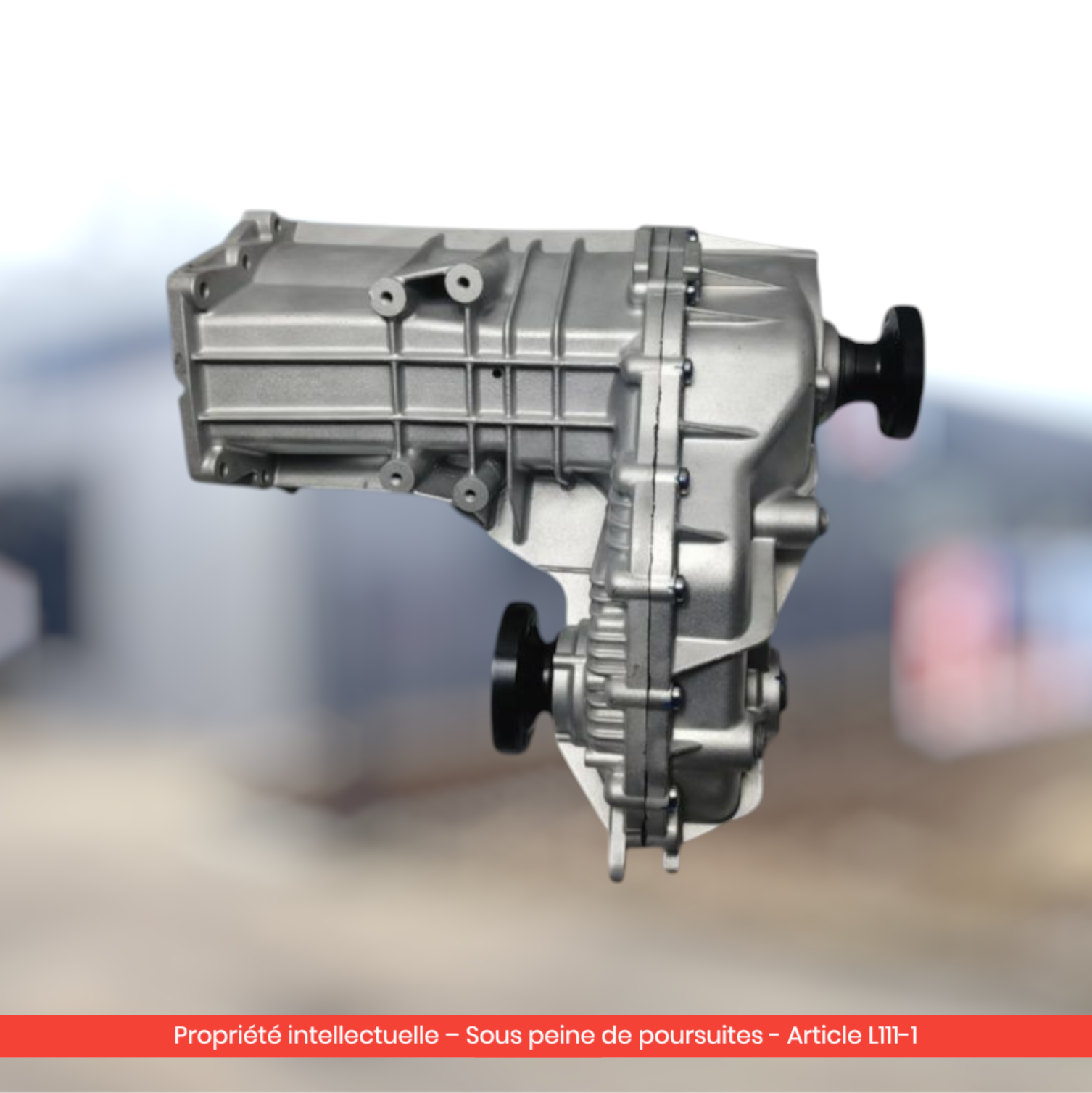

Sur Audi Q7 4L, diagnostiquer une panne de boîte de transfert NV235 (référence 0AQ341010H) avec VCDS / VAG-COM n'est pas aussi direct que pour une mécatronique DSG. La boîte de transfert du Q7 4L étant purement mécanique (différentiel Torsen sans calculateur dédié), les codes défaut remontent dans des calculateurs périphériques : ABS/ESP, tableau de bord et BCM. Voici la procédure complète de diagnostic, les codes typiques à reconnaître, et la méthode pour distinguer un défaut chaîne d'un défaut capteur.

Pourquoi la boîte de transfert Q7 4L ne dialogue pas directement avec VCDS

Première particularité à comprendre : sur Q7 4L 3.6 FSI et 4.2 FSI, la boîte de transfert NV235 est mécanique pure. Le différentiel central Torsen Type C répartit le couple sans actionneur électronique. Aucune adresse dédiée n'apparaît dans la liste VCDS — contrairement aux générations plus récentes (Q7 4M avec ATC électronique, ou BMW X3 G01 avec ATC13-1).

Concrètement, vous ne trouverez jamais une « adresse 22 — Transfer Case » au scan VCDS sur Q7 4L. Les codes défauts liés au transfert remontent indirectement dans :

• Adresse 03 — ABS / ESP (Bosch 5.7 ou 8.0)
• Adresse 17 — Combiné d'instruments
• Adresse 19 — Diagnostic Gateway CAN
• Plus rarement adresse 02 — Boîte automatique 09D, uniquement si défaut d'écart vitesse turbine/sortie

C'est cette dispersion qui rend le diagnostic plus subtil et qui pousse beaucoup de mécaniciens à conclure à tort à un défaut moteur, suspension ou pneus.

Procédure de scan complet sur Q7 4L

Pour un diagnostic boîte de transfert sur Q7 4L 3.6 / 4.2 FSI, lancez toujours un scan complet (Auto-Scan) plutôt qu'un scan ciblé sur une adresse. Voici le protocole recommandé :

1. Connecter VCDS sur la prise OBD-II située sous le tableau de bord côté gauche, derrière un cache plastique amovible
2. Lancer un Auto-Scan complet depuis le menu principal VCDS — environ 90 secondes
3. Exporter le rapport au format texte pour analyse a posteriori
4. Filtrer les codes dans les adresses 03, 17 et 19 en priorité
5. Croiser avec les conditions de panne (à froid / à chaud, en virage, en charge, etc.)

Bon à savoir : Sur Q7 4L 4.2 V8 FSI, il est fréquent de trouver simultanément des codes moteur (BAR) sur l'adresse 01 (chaîne de distribution, injecteurs FSI) qui n'ont rien à voir avec la boîte de transfert. Le scan complet permet de prioriser les pannes par gravité.

Codes défaut typiques liés à la boîte de transfert sur Q7 4L

Codes ABS / ESP (adresse 03)

Quand le différentiel Torsen ne répartit plus correctement le couple (rondelles de butée usées, jeu interne accru), l'ESP détecte des écarts de vitesse anormaux entre les roues avant et arrière sur revêtement homogène.

Codes Combiné d'instruments (adresse 17)

Le combiné déclenche les voyants et messages liés au quattro :

• Message « Atelier — Transmission intégrale » : indique une fonction quattro dégradée. Souvent associé à un code historique sur adresse 03.
• Voyant ESP fixe : défaut mémorisé adresse 03, à effacer après diagnostic
• Témoin moteur (MIL) seul : pas lié à la transmission — chercher côté moteur BAR ou BHK

Codes Gateway (adresse 19)

Le Gateway centralise les défauts inter-calculateurs. Sur Q7 4L, on cherche notamment :

• U0073 — Bus communication off : indique un défaut CAN entre 09D et ABS
• U0121 — Pas de communication ABS : peut masquer un défaut Torsen

Distinguer chaîne distendue / actionneur HS / capteur défaillant

C'est le point clé du diagnostic. Trois pannes peuvent générer des symptômes similaires (à-coups, vibrations, voyant ESP) — mais chacune appelle une réparation différente.

Indicateurs d'une chaîne distendue (boîte à reconditionner)

• Claquements secs et répétitifs à l'accélération franche
• À-coups en virage serré (rond-point, marche arrière braquée)
• Apparition progressive sur plusieurs milliers de km
• Aucun code défaut au VCDS sur Q7 4L mécanique
• Diagnostic confirmé en démontage : chaîne avec jeu > 5 mm

Indicateurs d'un capteur ABS roue défaillant (fausse alarme)

• Voyant ESP allumé dès le démarrage à froid, disparaît à chaud
• Code 01435 ou similaire « signal implausible »
• Aucun bruit anormal dans la transmission
• Test routier : voyant disparaît si capteur réchauffé
• Réparation : remplacement capteur ABS (40-80 €)

Indicateurs d'un défaut hydraulique boîte 09D (pas la boîte de transfert)

• À-coups au passage 2e/3e ou 3e/4e
• Code adresse 02 spécifique (P0700, P0741, etc.)
• Apparition soudaine plutôt que progressive
• Mesures de pression hydraulique anormales en bloc de valeurs VCDS

D'après les ressources VAG Coding et VAG-Repair, un défaut codé 01314 ou la combinaison « 01435 + claquement en virage » oriente très majoritairement vers la boîte de transfert sur Q7 4L FSI.

Procédure VCDS dédiée : blocs de valeurs à mesurer

Pour confirmer un défaut Torsen avant de commander une boîte reconditionnée, mesurez les blocs de valeurs suivants avec VCDS sur banc roulant (ou test routier accompagné) :

Adresse 03 — ABS

• Bloc 001 — Vitesses roues : sur sol plat à 50 km/h, les 4 valeurs doivent être identiques à ± 0,5 km/h. Écart > 2 km/h en permanence = Torsen probablement défaillant.
• Bloc 002 — Couple ABS : valeurs nominales à régime stable
• Bloc 005 — Code défaut historique : nombre d'occurrences

Adresse 17 — Combiné

• Bloc 022 — Compteur kilométrique transmission : kilométrage cumulé sur la transmission intégrale, utile pour estimer l'usure
• Bloc 050 — Statut quattro : actif / dégradé

Bon à savoir : Aucune procédure de réglage de base n'est nécessaire sur la boîte NV235 du Q7 4L. Si un atelier vous propose un « apprentissage de la boîte de transfert au VCDS » sur Q7 4L 3.6 / 4.2 FSI, c'est suspect — cette procédure n'existe pas pour cette génération.

Que faire après un diagnostic positif ?

Si le diagnostic VCDS combiné aux symptômes (claquements en virage, à-coups en reprise, code 01435 sur adresse 03) confirme une boîte de transfert défaillante :

1. Demander un devis Car Parts France avec votre VIN pour confirmer la référence 0AQ341010H (demande de devis en ligne)
2. Vérifier l'état des arbres de transmission avant et arrière (à remplacer si jeu de cardan > 1 mm)
3. Préparer huile boîte de transfert Audi G 052 145 A2 (0,9 L) pour la repose
4. Effacer tous les codes défaut au VCDS après remplacement
5. Roder en douceur les 500 premiers km, puis vidange à 1 000 km

Pour une vue d'ensemble de toutes les compatibilités et références, consultez notre guide complet de la boîte de transfert Audi Q7 4L.

Votre Q7 partage sa boîte avec un Cayenne ou un Touareg ? Découvrez les différences techniques : Compatibilité Q7 4L / Cayenne 955-957 / Touareg 7L — boîte NV235.

FAQ

Quel logiciel utiliser pour diagnostiquer la boîte de transfert d'un Q7 4L ?

VCDS (VAG-COM) reste la référence officielle pour les véhicules VAG. Alternatives compatibles : ODIS (outil constructeur), VCP, Carly Audi, OBDeleven. Évitez les valises génériques OBD-II qui ne lisent pas les codes des calculateurs annexes (adresses 17, 19).

Le voyant ESP allumé signifie-t-il que la boîte de transfert est HS ?

Pas automatiquement. Le voyant ESP peut s'allumer pour un capteur ABS défaillant, une pression pneu anormale ou un défaut alternateur. Seul un scan VCDS complet permet de distinguer un défaut périphérique d'un défaut Torsen interne.

Quels codes défaut typiques sur boîte de transfert Q7 4L ?

Pas de code « directement Torsen ». Les codes indirects fréquents sont 01435 (vitesse roue implausible), 01314 (perte communication boîte), et messages « Atelier — Transmission intégrale » au combiné.

Faut-il un réglage de base après remplacement de la boîte de transfert ?

Non, contrairement aux mécatroniques DSG, la NV235 mécanique du Q7 4L ne nécessite aucune adaptation ni apprentissage au VCDS. Seul l'effacement des codes défaut historiques est utile.

Combien coûte une boîte de transfert reconditionnée pour Q7 4L ?

1 190,00 € TTC chez Car Parts France pour la 0AQ341010H reconditionnée, garantie 2 ans, livraison 48-72h, paiement en 3x sans frais.
