Fehlercodes + Diagnose Verteilergetriebe Q7 4L VCDS

Bei Audi Q7 4L ist die Diagnose eines Defekts am Verteilergetriebe NV235 (Teilenummer 0AQ341010H) mit VCDS / VAG-COM nicht so direkt wie bei einer DSG-Mechatronik. Da das Verteilergetriebe des Q7 4L rein mechanisch ist (Torsen-Differential ohne eigenes Steuergerät), werden die Fehlercodes in den Peripheriesteuereinheiten übermittelt: ABS/ESP, Armaturenbrett und BCM. Hier ist das vollständige Diagnoseverfahren, die typischen Fehlercodes, die zu erkennen sind, und die Methode, um einen Kettenschaden von einem Sensorfehler zu unterscheiden.

Warum das Verteilergetriebe Q7 4L nicht direkt mit VCDS kommuniziert

Die erste Besonderheit zu verstehen: beim Q7 4L 3.6 FSI und 4.2 FSI ist das Verteilergetriebe NV235 rein mechanisch. Das zentrale Torsen-Differential vom Typ C verteilt das Drehmoment ohne elektronische Stellmotoren. Keine eigene Adresse erscheint in der VCDS-Liste — im Gegensatz zu den neueren Generationsmodellen (Q7 4M mit elektronischem ATC oder BMW X3 G01 mit ATC13-1).

Konkreter gesagt, Sie werden niemals eine „Adresse 22 — Verteilergetriebe“ beim VCDS-Scan des Q7 4L finden. Die Fehlercodes, die mit dem Verteilergetriebe zusammenhängen, kommen indirekt in:

• Adresse 03 — ABS / ESP (Bosch 5.7 oder 8.0)
• Adresse 17 — Kombiinstrument
• Adresse 19 — Diagnosetool Gateway CAN
• Selten Adresse 02 — Automatikgetriebe 09D, nur wenn ein Fehler bei der Abweichung zwischen Turbine/Ausgang vorliegt

Diese Verbreitung macht die Diagnose subtiler und führt viele Mechaniker fälschlicherweise zu dem Schluss, dass ein Defekt am Motor, an der Federung oder an den Reifen vorliegt.

Komplette Scan-Prozedur am Q7 4L

Für eine Diagnose des Verteilergetriebes am Q7 4L 3.6 / 4.2 FSI führen Sie immer einen vollständigen Scan (Auto-Scan) durch, anstatt einen gezielten Scan auf eine Adresse. Hier ist das empfohlene Protokoll:

1. VCDS anschließen an die OBD-II-Buchse unter dem Armaturenbrett auf der linken Seite, hinter einer abnehmbaren Kunststoffabdeckung
2. Einen vollständigen Auto-Scan starten im Hauptmenü von VCDS — etwa 90 Sekunden
3. Den Bericht exportieren im Textformat zur nachträglichen Analyse
4. Die Codes filtern in den Adressen 03, 17 und 19 vorrangig
5. Verknüpfen mit den Fehlerbedingungen (kalt / warm, in Kurven, unter Last, etc.)

Gut zu wissen: Bei Q7 4L 4.2 V8 FSI kommt es häufig vor, dass gleichzeitig Motorcodes (BAR) auf Adresse 01 (Steuerkette, FSI-Injektoren) gespeichert sind, die nichts mit dem Verteilergetriebe zu tun haben. Der vollständige Scan ermöglicht es, die Fehler nach Schweregrad zu priorisieren.

Typische Fehlercodes im Zusammenhang mit dem Verteilergetriebe am Q7 4L

ABS / ESP-Codes (Adresse 03)

Wenn das Torsen-Differential das Drehmoment nicht mehr korrekt verteilt (abriebbedingt, erhöhte innerer Spiel), erkennt das ESP anormale Geschwindigkeitsabweichungen zwischen den Vorder- und Hinterrädern auf gleichmäßigem Belag.

Cockpit-Codes (Adresse 17)

Das Kombiinstrument löst die Warnleuchten und Meldungen im Zusammenhang mit dem quattro aus:

• Meldung „Werkstatt — Allradantrieb“: zeigt eine degradierte quattro-Funktion an. Oft verbunden mit einem historischen Code auf Adresse 03.
• Feststehende ESP-Leuchte: gespeicherter Fehler auf Adresse 03, der nach der Diagnose gelöscht werden muss
• Motorwarnleuchte (MIL) allein: nicht verbunden mit dem Antrieb — suchen Sie auf der Motorseite nach BAR oder BHK

Gateway-Codes (Adresse 19)

Das Gateway zentralisiert die Fehler zwischen den Steuergeräten. Am Q7 4L suchen wir insbesondere:

• U0073 — Buskommunikation off: zeigt einen CAN-Fehler zwischen 09D und ABS an
• U0121 — Keine Kommunikation mit ABS: kann ein Torsen-Fehler verdecken

Unterscheidung zwischen gedehnter Kette / defektem Aktuator / fehlerhaftem Sensor

Das ist der Schlüsselpunkt der Diagnose. Drei Fehler können ähnliche Symptome hervorrufen (Ruckeln, Vibrationen, ESP-Leuchte) — aber jeder erfordert eine unterschiedliche Reparatur.

Hinweise auf eine gedehnte Kette (Getriebe muss überholt werden)

• Trockene knallende und wiederholte Geräusche bei kräftigem Beschleunigen
• Ruckeln in engen Kurven (Kreisverkehr, schwer eingeschlagenes Rückwärtsfahren)
• Allmähliches Auftreten über mehrere tausend km
• Kein Fehlercode im VCDS über Q7 4L mechanisch
• Diagnose bestätigt durch Demontage: Kette mit Spiel > 5 mm

Hinweise auf einen defekten ABS-Radsensor (falscher Alarm)

• ESP-Leuchte leuchtet bereits beim Kaltstart, verschwindet bei warmem Motor
• Fehlercode 01435 oder ähnlich „implausibles Signal“
• Kein abnormaler Geräusch im Antrieb
• Probefahrt: Leuchte verschwindet, wenn der Sensor erwärmt wird
• Reparatur: Austausch des ABS-Sensors (40-80 €)

Hinweise auf einen hydraulischen Defekt im Getriebe 09D (nicht das Verteilergetriebe)

• Ruckeln beim Schalten zwischen 2. und 3. oder 3. und 4.
• Spezieller Fehlercode Adresse 02 (P0700, P0741, etc.)
• Plötzliches Auftreten anstelle eines schrittweisen
• Unnormaler Hydraulikdruck in den Wertblöcken von VCDS

Nach den Ressourcen VAG Coding und VAG-Repair deutet ein kodierter Fehler 01314 oder die Kombination „01435 + Knallgeräusche in Kurven“ ganz überwiegend auf das Verteilergetriebe am Q7 4L FSI hin.

Dedizierte VCDS-Prozedur: zu messende Wertblöcke

Um einen Torsen-Fehler zu bestätigen, bevor ein überholtes Getriebe bestellt wird, messen Sie die folgenden Wertblöcke mit VCDS auf der Rollenprüfstand (oder bei begleitender Probefahrt):

Adresse 03 — ABS

• Block 001 — Radgeschwindigkeiten: auf flachem Boden bei 50 km/h müssen die 4 Werte identisch sein bis ± 0,5 km/h. Eine Abweichung > 2 km/h permanent = Torsen wahrscheinlich defekt.
• Block 002 — ABS-Drehmoment: Nennwerte bei stabiler Drehzahl
• Block 005 — Fehlercode historisch: Anzahl der Vorkommen

Adresse 17 — Kombiinstrument

• Block 022 — Kilometerzähler Getriebe: kumulierte Kilometerzahl auf dem Allradantrieb, nützlich zur Schätzung des Verschleißes
• Block 050 — quattro-Status: aktiv / degradiert

Gut zu wissen: Es ist kein Basis-Setup für das NV235 Getriebe des Q7 4L erforderlich. Wenn eine Werkstatt Ihnen ein „Lernen des Verteilergetriebes mit VCDS“ am Q7 4L 3.6 / 4.2 FSI anbietet, ist das verdächtig — dieses Verfahren existiert nicht für diese Generation.

Was nach einer positiven Diagnose zu tun ist?

Wenn die VCDS-Diagnose in Kombination mit den Symptomen (Knallgeräusche in Kurven, Ruckeln beim Anfahren, Fehlercode 01435 auf Adresse 03) ein defektes Verteilergetriebe bestätigt:

1. Fordern Sie ein Angebot an bei Autoliva mit Ihrer VIN zur Bestätigung der Teilenummer 0AQ341010H (Online-Anfrage für ein Angebot)
2. Überprüfen Sie den Zustand der Antriebswellen vorne und hinten (zu ersetzen, wenn Spiel am Gelenk > 1 mm)
3. Öl für das Verteilergetriebe Audi G 052 145 A2 (0,9 L) für den Einbau vorbereiten
4. Alle Fehlercodes im VCDS nach dem Austausch löschen
5. Die ersten 500 km schonend einfahren, danach Ölwechsel nach 1000 km

Für eine Übersicht über alle Kompatibilitäten und Referenzen konsultieren Sie unseren kompletten Leitfaden zum Verteilergetriebe Audi Q7 4L.

Teilt Ihr Q7 das Getriebe mit einem Cayenne oder Touareg? Entdecken Sie die technischen Unterschiede: Kompatibilität Q7 4L / Cayenne 955-957 / Touareg 7L — Getriebe NV235.

FAQ

Welche Software verwenden, um das Verteilergetriebe eines Q7 4L zu diagnostizieren?

VCDS (VAG-COM) bleibt der offizielle Referenzstandard für VAG-Fahrzeuge. Kompatible Alternativen: ODIS (Herstellerwerkzeug), VCP, Carly Audi, OBDeleven. Vermeiden Sie generische OBD-II-Geräte, die keine Codes der angrenzenden Steuergeräte (Adressen 17, 19) lesen.

Bedeutet die leuchtende ESP-Leuchte, dass das Verteilergetriebe defekt ist?

Nicht automatisch. Die ESP-Leuchte kann aus einem defekten ABS-Sensor, einem abnormalen Reifendruck oder einem Alternatorfehler aufleuchten. Nur ein vollständiger VCDS-Scan kann zwischen einem peripheren Fehler und einem internen Torsen-Fehler unterscheiden.

Welche typischen Fehlercodes gibt es für das Verteilergetriebe Q7 4L?

Kein „direkt Torsen“-Code. Häufige indirekte Codes sind 01435 (implausible Radgeschwindigkeit), 01314 (Verlust der Kommunikation mit dem Getriebe) und Meldungen „Werkstatt — Allradantrieb“ im Kombiinstrument.

Ist ein Basis-Setup nach dem Austausch des Verteilergetriebes erforderlich?

Nein, im Gegensatz zu DSG-Mechatroniken benötigt das mechanische NV235 des Q7 4L keine Anpassungen oder Lernvorgänge mit VCDS. Nur das Löschen der historischen Fehlercodes ist nützlich.

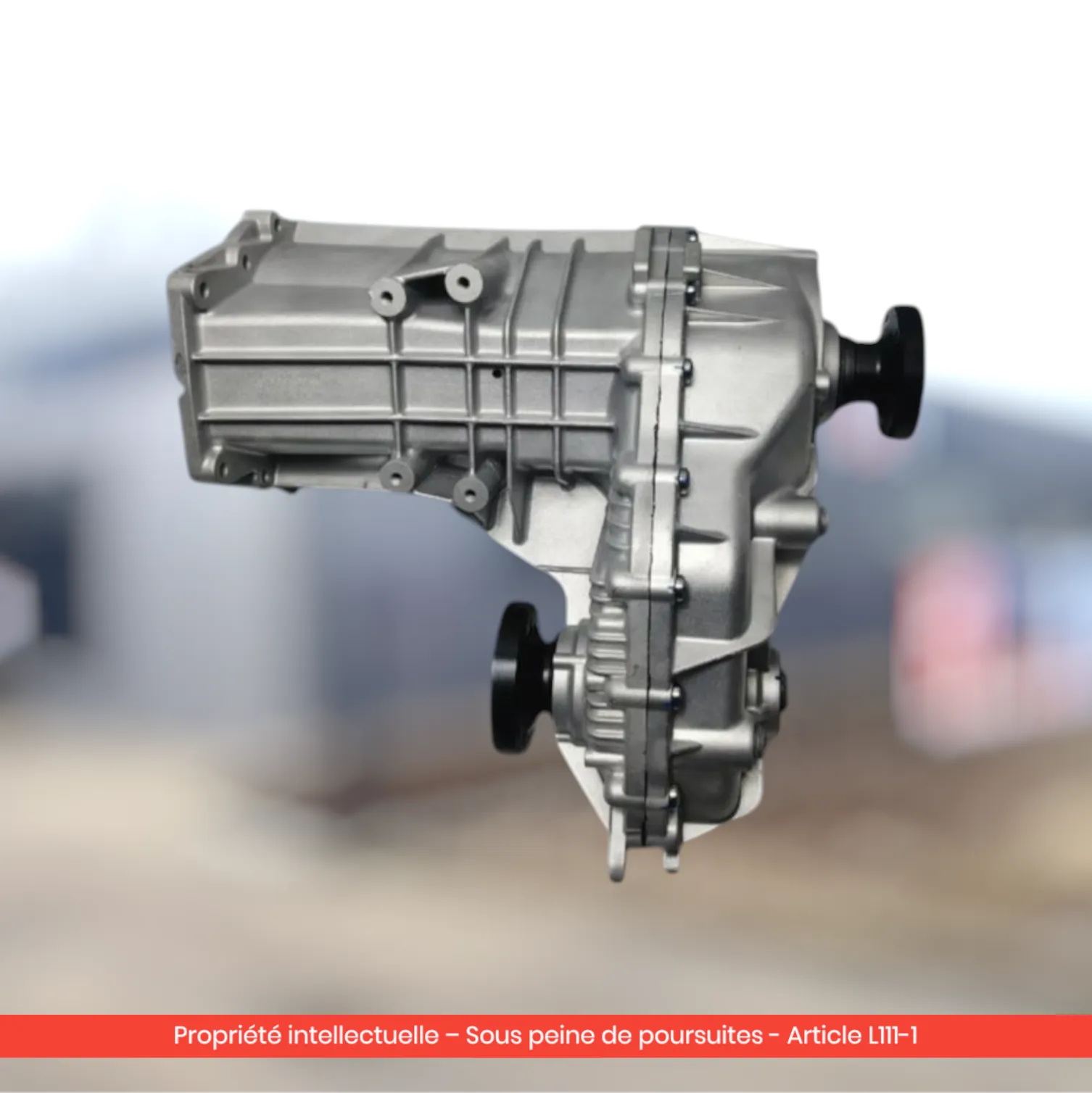

Wie viel kostet ein überholtes Verteilergetriebe für Q7 4L?

1.190,00 € inkl. MwSt. bei Autoliva für das überholte 0AQ341010H, 2 Jahre Garantie, Lieferung 48-72h, Zahlung in 3x ohne Gebühren.
