Préparer le montage de l'ATC400 BMW X3 E83 : checklist outillage et étapes

Remplacer une boîte de transfert ATC400 sur BMW X3 E83 n'est pas une opération anodine. Le pont arrière est à déposer, l'arbre de transmission à débrancher, et le calibrage informatique est obligatoire en fin de pose. Ce guide détaille la checklist complète d'outillage et de pièces consommables à prévoir, ainsi que les étapes principales de dépose-repose. Que vous fassiez l'intervention vous-même dans un atelier équipé ou que vous confiiez le travail à un garagiste, cette préparation évite les mauvaises surprises et limite l'intervention à une demi-journée.

Avant de commander : les questions à se poser

Avant même de commander la pièce reconditionnée, trois vérifications préliminaires permettent de gagner un temps considérable :

1. Confirmer le diagnostic. La triade "ABS + frein + 4×4" ne suffit pas à isoler la boîte de transfert. Une lecture OBD complète sur les modules ABS, DSC, xDrive (Allradgetriebe) et Kombi est indispensable. Si le code 5208 (Supply Servo Motor) ou les codes 5F3A/5462/5463 apparaissent sur le module xDrive, le diagnostic est fiable.
2. Vérifier l'état du pont avant. L'ATC400 étant solidaire de la prise de couple vers le pont avant, l'occasion de remplacer les soufflets de cardans et de vérifier l'état du différentiel avant est idéale lors de la dépose.
3. Anticiper le coût total. Au-delà de la pièce (1 170 € TTC pour notre reconditionnée), prévoir 60 à 100 € d'huile et consommables, et 250 à 400 € de main d'œuvre dans un garage indépendant équipé pour BMW.

💡 Bon à savoir : Une boîte reconditionnée arrive vidangée. Le bidon d'huile fourni ne couvre que la mise en service. Pour un usage durable, comptez une première vidange à 1 000 km, puis tous les 60 000 km. Voir notre guide de vidange ATC400.

L'outillage indispensable

Voici la liste précise du matériel requis pour une dépose-repose ATC400 propre sur X3 E83. Cette liste suppose un atelier équipé d'un pont élévateur. À défaut, prévoir chandelles homologuées 2 tonnes minimum et rampe d'accès.

Outillage standard

• Pont élévateur ou 4 chandelles 2 tonnes + cric rouleur 1,5 t minimum
• Cric de fosse hydraulique pour soutenir la boîte de transfert lors de la dépose (poids ~25 kg)
• Jeu de douilles métriques de 8 à 24 mm en 1/2" et 3/8"
• Cliquet 1/2" avec rallonges 100 mm et 250 mm
• Clé dynamométrique 5–80 Nm (impératif pour le serrage des vis carter à 24 Nm)
• Clé dynamométrique 40–200 Nm (pour les fixations principales à 40 Nm et arbre de transmission à 80 Nm)
• Torx mâle T40, T45, T50 — les vis de carter de boîte sont en T45/T50 sur les modèles facelift
• Clé à cliquet 8 mm pour les colliers de pare-vapeur tunnel

Spécifique BMW X3 E83

• Extracteur d'arbre de transmission ou clé à fourche fine pour décoller la bride arrière
• Bac de récupération d'huile 2 litres minimum (la boîte contient 0,9 L d'huile, plus les pertes lors du démontage)
• Pompe à huile manuelle ou pompe pneumatique pour le remplissage (l'orifice de remplissage est latéral, pas d'accès gravitaire)
• Sangle de soutien pour sécuriser la boîte sur le cric de fosse pendant la descente

Diagnostic informatique

• Valise diagnostic BMW compatible ISTA, INPA, ou Foxwell NT510 BMW — obligatoire pour le calibrage post-montage
• Câble OBD16-pin standard (la prise diagnostic est sous le volant côté gauche)
• Batterie externe ou chargeur de maintien pour ne pas perdre les codes pendant l'intervention prolongée (15 à 20 A continus pendant 2 h)

Les pièces et consommables à prévoir

En plus de la boîte de transfert reconditionnée, plusieurs consommables sont quasi-obligatoires :

⚠️ Attention : Ne pas utiliser d'huile générique 75W-90 ou ATF. L'ATC400 nécessite spécifiquement de l'huile DTF1 BMW (référence 83 22 0 397 244) ou un équivalent homologué Castrol BOT 850. Voir notre guide d'huile boîte de transfert X3 E83 pour les alternatives compatibles.

Les étapes principales de la dépose-repose

Voici la séquence d'intervention résumée. Cette procédure est à respecter dans l'ordre — les coupures de couples et de séquence sont les premières causes d'erreurs de pose.

1. Préparation et mise en sécurité (15 min)

• Mettre le véhicule sur pont élévateur, soulever progressivement.
• Débrancher la batterie (cosse négative) — obligatoire pour les versions iDrive afin d'éviter les codes défaut Kombi.
• Brancher le chargeur de maintien sur le port OBD ou directement sur la batterie.
• Vidanger l'huile de boîte de transfert via le bouchon hexagonal sous le carter. Récupérer dans le bac.

2. Dépose des éléments d'accès (30 min)

• Déposer le pare-vapeur tunnel central (4 colliers 8 mm).
• Marquer la bride d'arbre de transmission arrière au feutre blanc (pour repositionnement à l'identique).
• Débrancher l'arbre de transmission arrière (4 vis Torx T55, 80 Nm).
• Débrancher l'arbre de transmission avant côté boîte de transfert (4 vis T50).
• Débrancher le connecteur électrique de l'actionneur (clip de retenue puis dépose).
• Marquer la position du capteur de vitesse (s'il est démonté).

3. Dépose de la boîte de transfert (30 min)

• Soutenir la boîte de transfert avec le cric de fosse + sangle.
• Desserrer puis déposer les 6 vis de fixation principales (Torx T55, 40 Nm) qui relient la boîte de transfert à la boîte de vitesses.
• Descendre la boîte de transfert lentement (attention au poids ~25 kg et à l'alignement de l'arbre d'entrée).
• Une fois la boîte descendue, retirer le joint d'embase si réutilisable ou le remplacer (recommandé).

4. Pose de la boîte de transfert reconditionnée (30 min)

• Nettoyer la face d'accouplement côté boîte de vitesses avec un nettoyant frein.
• Poser un joint d'embase neuf (frein-filet moyen sur les 6 vis).
• Présenter la boîte reconditionnée sur le cric de fosse et aligner l'arbre d'entrée (alignement à la main, pas en force).
• Remonter les 6 vis de fixation principales et serrer en croix à 40 Nm à la clé dynamométrique.
• Reconnecter l'arbre de transmission avant (4 vis T50, 30 Nm + frein-filet).
• Reconnecter l'arbre de transmission arrière en respectant le marquage feutre (4 vis T55, 80 Nm).

5. Remplissage huile et reconnexion (15 min)

• Repérer l'orifice de remplissage latéral (bouchon hexagonal en haut du carter).
• Remplir avec 0,9 L d'huile DTF1 BMW à la pompe à huile manuelle. L'huile doit affleurer le niveau de l'orifice.
• Refermer le bouchon de remplissage (joint cuivre neuf, 35 Nm).
• Reconnecter le connecteur électrique de l'actionneur (clic d'enclenchement audible).
• Reconnecter la batterie.

6. Calibrage informatique obligatoire (20 min)

C'est l'étape critique que beaucoup d'ateliers oublient. Sans elle, le voyant xDrive se rallume après 50 km et les codes 4F8C–4F8F reviennent.

• Lancer ISTA (ou INPA / Foxwell BMW) et se connecter au module 33 (xDrive / Allradgetriebe).
• Effectuer l'adaptation de l'embrayage de transfert (procédure d'auto-apprentissage du kiss-point).
• Effacer tous les codes défaut sur les modules xDrive, ABS et DSC.
• Effectuer un roulage test de 10 km avec accélérations modérées en virage pour finaliser l'adaptation.

Voir notre guide complet sur le calibrage boîte de transfert BMW X3 pour la procédure ISTA détaillée pas-à-pas.

Erreurs courantes à éviter

Sur les retours SAV que nous traitons, ces erreurs reviennent le plus souvent :

• Oublier le calibrage : c'est l'erreur n°1. La boîte est mécaniquement posée, l'huile est dedans, mais le module xDrive ne sait pas où est le kiss-point. Résultat : voyants après 50 km, codes 4F8C–4F8F, retour atelier obligatoire.
• Serrer au pifomètre : la visserie BMW est précise. Un sous-serrage des 6 vis principales (40 Nm) provoque des micro-fuites qui apparaissent 2 000 km plus tard.
• Réutiliser le joint d'embase d'origine : il est en papier compressé. Réutilisé, il fuit dans 80 % des cas.
• Ne pas vidanger l'ancienne boîte avant la dépose : 0,9 L d'huile renversée sous le pont est désagréable et coûteux à nettoyer.
• Confondre l'arbre avant et arbre arrière au remontage : ils n'ont pas les mêmes brides ni le même couple de serrage.

Combien de temps pour l'intervention complète ?

Pour un mécanicien expérimenté avec un atelier équipé, l'intervention complète prend 2 h 30 à 3 h :

• 30 min de préparation et vidange
• 1 h de dépose
• 1 h de pose
• 30 min de calibrage et roulage test

Dans un garage indépendant, comptez 3 h 30 à 4 h facturées (130 à 180 €/heure selon la zone géographique).

En concession BMW, l'intervention est facturée 5 à 6 h à 150 €/heure HT, soit 900 à 1 080 € de main d'œuvre seule.

Faire monter par un professionnel ou se lancer soi-même ?

Trois critères déterminent la faisabilité du montage en autodidacte :

1. Accès à un pont élévateur ou minimum à un poste équipé de chandelles 2 t + cric de fosse. Sans ces équipements, ne pas tenter.
2. Valise diagnostic BMW pour le calibrage final. Un ELM327 ne suffit pas — voir Codes 5F3A 5462 5463 BMW G-Series pour comprendre la lecture des codes BMW.
3. Expérience en mécanique BMW : la première dépose d'une ATC400 n'est pas le bon moment pour apprendre, sauf à doubler le temps prévu.

Si l'un de ces trois critères manque, confier l'intervention à un garagiste indépendant équipé pour BMW reste la solution la plus sereine.

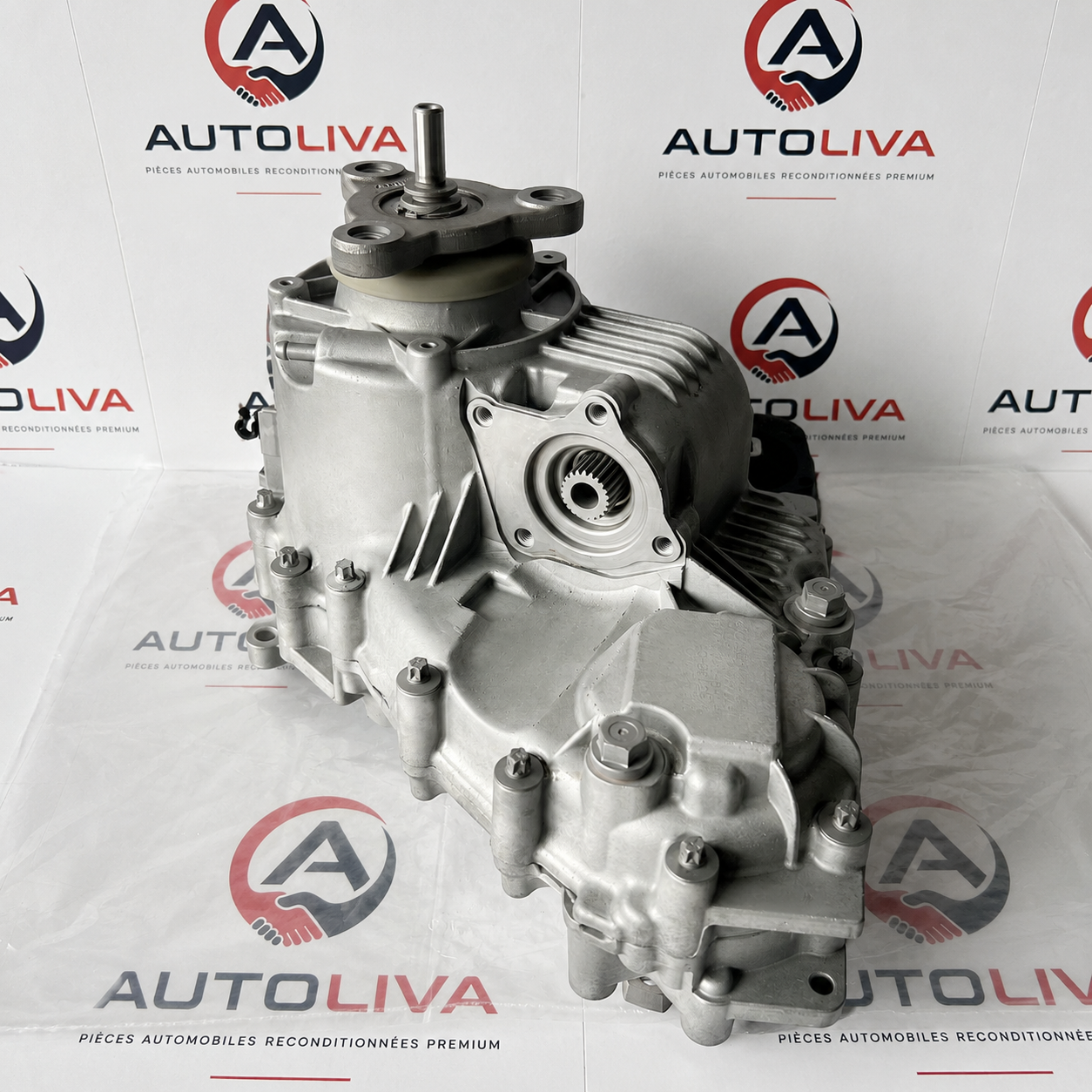

Voir la boîte de transfert ATC400 reconditionnée ou demander un devis montage avec vérification VIN gratuite.

Pour aller plus loin

• Boîte de transfert ATC400 BMW X3 E83 : diagnostic, prix et remplacement — le guide pilier complet.
• Calibrage boîte de transfert BMW X3 : procédure ISTA pas-à-pas — le détail technique post-montage.
• Vidange boîte de transfert BMW X3 E83 : huile, intervalle et procédure — pour l'entretien préventif.

FAQ

Combien de temps faut-il pour remplacer une ATC400 sur X3 E83 ?

Pour un mécanicien expérimenté avec atelier équipé, comptez 2 h 30 à 3 h (préparation, dépose, pose, calibrage). Dans un garage indépendant, l'intervention est facturée 3 h 30 à 4 h, soit 450 à 720 € de main d'œuvre selon la zone.

Faut-il obligatoirement un pont élévateur pour cette intervention ?

Un pont élévateur est fortement recommandé pour la dépose-repose de la boîte (~25 kg) qui se trouve sous le tunnel central. À défaut, un poste avec 4 chandelles homologuées 2 tonnes et cric de fosse hydraulique permet l'intervention, mais avec beaucoup moins de confort.

Quels couples de serrage respecter pour la pose ?

Les valeurs principales : 6 vis carter principal 40 Nm, vis arbre de transmission arrière 80 Nm, vis arbre avant 30 Nm, bouchon de remplissage huile 35 Nm. Le serrage à la clé dynamométrique est impératif pour éviter les fuites ou les desserrages ultérieurs.

Le calibrage informatique est-il vraiment obligatoire après la pose ?

Oui, sans exception. Sans calibrage post-pose, l'ECU xDrive ne connaît pas le nouveau kiss-point de l'embrayage multidisques. Résultat : voyants 4×4 + ABS + frein dans les 50 km qui suivent, codes 4F8C à 4F8F, et retour atelier obligatoire pour corriger.

Peut-on faire le calibrage avec un scanner OBD2 générique ?

Non. Les scanners ELM327 et applications OBD2 grand public ne savent pas dialoguer avec le module xDrive BMW (protocoles DS2 sur E83). Seuls les outils compatibles ISTA, INPA ou les scanners spécialisés BMW (Foxwell NT510 BMW, Autel MaxiSys, etc.) peuvent effectuer l'opération.

Quelle huile mettre dans l'ATC400 après remplacement ?

Huile boîte de transfert BMW DTF1 (référence BMW 83 22 0 397 244), 0,9 litre exactement. Équivalents compatibles : Castrol BOT 850. Ne pas utiliser d'ATF générique ni de 75W-90 standard, ce qui détruirait l'embrayage multidisques en quelques milliers de kilomètres.

Combien coûte une ATC400 reconditionnée prête à monter ?

1 170 € TTC chez Autoliva, en échange standard avec retour de l'ancienne pièce sous 30 jours. Garantie 2 ans, test sur banc avant expédition, livraison en 48–72h. Paiement en 3× sans frais via Scalapay disponible.
