Verteilergetriebe BMW ATC13-1 G20 G30 X3 G01: umfassender Leitfaden xDrive

Das Verteilergetriebe BMW ATC13-1 ist in der Mehrheit der xDrive Modelle der G-Serie verbaut, die zwischen 2016 und 2024 produziert wurden: BMW 3er G20 (320d, 320i, 330i, 330d, M340i xDrive), 5er G30/G31 (520d, 530i, 530d, 540i, 540d, M550i xDrive) und X3 G01 vor dem LCI (xDrive20i, 20d, 30i, 30d, M40i). Diese ZF/Magna Einheit ersetzt die älteren ATC400/450/500/700 der E- und F-Generation mit einer neu gestalteten Elektronik und einer optimierten Multidiskkupplung. Wenn das Verteilergetriebe ATC13-1 ausfällt, variieren die Symptome von einfachem Ruckeln bei niedriger Geschwindigkeit bis hin zum vollständigen Verlust des xDrive, begleitet von der Anzeige der Wartungsleuchten ABS / DSC / 4x4. Dieser Leitfaden behandelt die bekannten Defekte, Fehlercodes, Ersatzmöglichkeiten und die tatsächlichen Preise für alle Modelle mit dem ATC13-1.

Was ist das Verteilergetriebe ATC13-1 und wozu dient es?

Das Verteilergetriebe (oder transfer case / VTG auf Deutsch für Verteilergetriebe) ist das zentrale Element des BMW xDrive Systems. Seine Aufgabe: das Motordrehmoment zwischen Vorderachse und Hinterachse in Echtzeit zu verteilen, abhängig von der Traktion, dem Lenkeinschlag, der Geschwindigkeit und den Anforderungen des DSC-Steuergeräts. Bei den G-Serien ist es direkt an das ZF 8HP Getriebe angeschraubt, mit zwei Abtriebswellen: eine zum vorderen Differential, die andere zum Hinterachsdifferential.

Das ATC13-1 (Active Transfer Case 13, Version 1) ist die erste Generation dieser neuen Familie, die mit dem G11 (7er-Serie) im Jahr 2015 eingeführt und dann auf die gesamte G-Serie xDrive-Reihe ausgedehnt wurde. Technisch gesehen verwendet es eine in Öl badende Multidiskkupplung, die von einem elektrischen Aktuator (Servomotor) gesteuert wird, der eine variable Vorspannung anwendet. Bei normaler Fahrt bleibt die Verteilung nahe bei 100% auf der Hinterachse (was den Charakter der BMW-Hinterradantrieb bewahrt) und schwenkt bei einer Schlupfsituation bis zu 100% nach vorne. Diese Logik wird vom ICM-Modul (Integrated Chassis Management) über ein Hochgeschwindigkeits-FlexRay-Protokoll gesteuert.

Gut zu wissen: Nicht alle BMW G20, G30 und X3 G01 sind mit einem ATC13-1 ausgestattet. Nur die xDrive Varianten haben dieses. Ein 530d sDrive oder ein 320i ohne die Angabe „xDrive“ in den Papieren hat kein Verteilergetriebe. Beim X3 G01 LCI (ab Mitte 2021) ist die installierte Version das ATC13-2, dessen Kartierung und einige interne Teile unterschiedlich sind.

Technische Quelle: Die offizielle Dokumentation von BMW zum xDrive G-Series ist im Dokument AutoEvolution über das System "Allradantriebssystem xDrive mit Verteilergetriebe (VTG)" zusammengefasst, das die Antriebsstränge detailliert und erläutert, dass das ATC13 zwei separate Ölkammern verwendet — eine Innovation im Vergleich zu den vorherigen ATC.

Die Symptome eines defekten ATC13-1

Bei den G-Serien weist das Verteilergetriebe ATC13-1 relativ typische Symptome auf. Zu lernen, diese zu erkennen, ermöglicht es, zu handeln, bevor der Defekt irreversibel wird.

Ruckeln oder Vibrationen in Kurven bei niedriger Geschwindigkeit

Dies ist das symptom #1, das von BMW in dem Service Information Bulletin SI B 27 02 20 dokumentiert ist ("Ruckeln oder Ruckeln von der Antriebsachse — xDrive Verteilergetriebe"). Das Fahrzeug zeigt Ruckeln bei engen Manövern (Parken, Wenden, Ausfahren aus einem Kreisel) oder beim Lenken bei niedriger Geschwindigkeit. Das Gefühl ähnelt dem eines Fahrzeugs mit selbstsperrendem Differential, das Schlupf hat. Die Hauptursache, die von BMW in diesem TSB identifiziert wurde, ist die Verschlechterung des werkseitigen Füllöls, das nach einigen Jahren seine tribologischen Eigenschaften verliert und die Kupplungsplatten aneinander kleben lässt. Bei den betroffenen Modellen (G20, G30, G01, G05, G06, G07, G11, G14) sieht die offizielle BMW-Prozedur vor, einen vollständigen Ölwechsel mit dem BMW DTF-1 Öl (Referenz 83 22 2 409 710) durchzuführen und die Kartierung über ISTA neu zu kalibrieren.

Ungewöhnliche Geräusche beim Antrieb

Verschiedene Geräusche können auftreten:

• Pfeifen, das sich mit der Geschwindigkeit ändert — ein Zeichen für Abnutzung der internen Lager oder der internen Kette zwischen den beiden Wellen
• Dumpfes Dröhnen bei stabiler Geschwindigkeit — oft verbunden mit einer schlechten Ausrichtung oder einer Gelenkwelle am Ende des Hubes
• Trockenes Klappern beim kräftigen Beschleunigen nach dem Loslassen des Gaspedals — Abnutzung der Spline (Nut) der Zwischenwelle
• Kurzzeitiges Geräusch direkt nach dem Motorstopp — typisch für die Kompression des internen Ölschlauchsystems (als normal bis zu einer bestimmten Intensität angesehen)

Leuchten der Warnleuchten ABS / DSC / xDrive gleichzeitig

Dies ist das, was die Community die "schreckliche Triade" nennt: drei gelbe oder rote Lichter, die gleichzeitig aufleuchten. Dieses Trio ist kein dreifacher Funktionsfehler — es ist ein Kaskadeschutz. Das xDrive-Steuergerät verliert die Kommunikation oder erkennt eine Inkonsistenz im Verteilergetriebe, deaktiviert den 4x4, was kaskadenartig das ABS und das DSC deaktiviert, die darauf angewiesen sind. Typische Fehlercodes, die in ISTA ausgegeben werden: 5F3A (Fehler im Verteilergetriebe), 5462 (Kraft des Servomotors zu hoch), 5463 (Mechanismus defekt).

Verlust der Traktion bei Kälte oder Regen

Das Fahrzeug rutscht beim Kaltstart, obwohl die Reifen in gutem Zustand sind. Bei G30/G31 berichten mehrere Besitzer von 530d xDrive, dass das xDrive nur bei starker Anforderung eingreift, obwohl es ständig vorspannen sollte. Dieses Verhalten deutet auf eine Kartierung hin, die aus dem Bereich heraus ist (nach dem Speichern von Fehlercodes) oder einen Aktuator, der nicht mehr auf die Befehle des Steuergeräts reagiert. Besonders bei der 3er Serie G20 tritt dieses Symptom oft bereits ab 80.000 km bei Dieselantrieben (320d / 330d) laut den Rückmeldungen von bimmerforums.co.uk auf.

Bekanntes Problem: Der Fehler des Werksflüssigkeit bei der xDrive G-Series

Das am besten dokumentierte Problem mit dem ATC13-1 — so sehr, dass es im Dezember 2025 zu einer Gruppenklage in den USA führte — betrifft die anfängliche Füllflüssigkeit. Laut dem in den Bundesgerichtshof von New Jersey eingereichten Dokument gegen BMW (und berichtet von AutoBlog, ClassAction.org, CarComplaints.com) wusste BMW seit 2020 (Datum der Veröffentlichung des TSB SI B 27 02 20), dass das werkseitige gefüllte Öl nicht den eigenen Spezifikationen entsprach, hat jedoch weiterhin Fahrzeuge ohne Warnung an die Käufer geliefert. Die in der Sammelklage genannten Modelle:

• Limousinen und Coupés: 2er-Serie, 3er-Serie (G20), 4er-Serie, 5er-Serie (G30), 7er-Serie (G12), 8er-Serie (G14, G15, G16)
• SUV: X3 (G01), X4 (G02), X5 (G05), X6 (G06), X7 (G07)
• Zeitraum: Modelle 2019-2025
• Ausschlüsse: M Performance und M Modelle (die unterschiedliche Flüssigkeiten verwenden)

⚠️ Achtung: Wenn Ihre BMW xDrive G-Serie Ruckeln oder Ruckeln beim Lenken bei niedriger Geschwindigkeit zeigt, nehmen Sie nicht sofort ein vollständiges Angebot für den Austausch des Verteilergetriebes an. Ein einfacher Ölwechsel mit dem richtigen DTF-1 Öl und ein ISTA-Rekalibrierung lösen in 60 bis 70% der Fälle das Problem, laut Rückmeldungen von BMW-Spezialisten (berichtet von Tomorrows Technician und Import-Car).

Kosten für einen Ölwechsel + Rekalibrierung: 250 bis 600 € bei einem unabhängigen Spezialisten, im Vergleich zu 7.000 bis 13.000 € für einen vollständigen Austausch beim Händler.

Quelle Forum: Zu dem Thema Neue Verteilergetriebe ATC 13 (MA-BMW.com) bestätigt ein Mitglied, dass BMW mittlerweile einen Ölwechsel bei 150.000 km offiziell macht — während die Marke jahrelang von „lebenslangen“ Ölen kommuniziert hat.

Welche Fahrzeuge sind mit dem Verteilergetriebe ATC13-1 ausgestattet?

Das Verteilergetriebe ATC13-1, verkauft von Autoliva (Referenz WC-7554), deckt die gesamte erste Phase der G-Serie xDrive ab. Hier ist die vollständige Kompatibilitätsübersicht.

Gut zu wissen: Beim X3 G01 und X4 G02 Phase 2 (LCI ab Mitte 2021) ist die werkseitig installierte Box nicht mehr das ATC13-1, sondern das ATC13-2, mit einem überarbeiteten Kupplungs-Setup und einigen unterschiedlichen internen Teilen. Vor der Bestellung sollte unbedingt die Originalreferenz Ihres Fahrzeugs über die VIN oder das Typschild am Bauteil überprüft werden.

Wie überprüfe ich die Kompatibilität mit meinem Fahrzeug?

Drei ergänzende Methoden können sicherstellen, dass das generalüberholte Verteilergetriebe ATC13-1 von Autoliva zu Ihrem BMW passt:

1. OEM-Referenz ablesen: Das Originalgetriebe hat ein ZF/Magna Etikett mit einer 11-stelligen Referenz (BMW-Format: 27XXXXXXXXX). Vergleichen Sie es mit der Liste unten.
2. VIN kommunizieren: Die Fahrgestellnummer (17 Zeichen, auf dem Fahrzeugbrief oder unteren Bereich der Windschutzscheibe) ermöglicht es Autoliva, die genaue Kompatibilität basierend auf dem Produktionsdatum und dem Markt zu überprüfen.
3. Fahrzeugschein einsehen: Nur Versionen mit der Angabe „xDrive“ oder dem definierten Allradantrieb haben ein Verteilergetriebe. Die sDrive-Varianten (nur Hinterradantrieb) oder ED (Efficient Dynamics Antrieb) sind nicht damit ausgestattet.

Tabelle der kompatiblen OEM-Referenzen ATC13-1 (BMW G-Serie)

Was kostet ein Verteilergetriebe BMW ATC13-1? Preisvergleich 2026

Die Endkosten des Eingriffs variieren stark je nach gewählter Lösung. Hier ist ein faktischer Vergleich der in Frankreich verfügbaren Optionen.

Montagearbeitskosten (Abbau + Einbau): 400 bis 900 € je nach Netz (BMW-Händler: 700-900 €, unabhängiger Spezialist: 400-600 €).

Das beste Preis-Leistungs-Verhältnis: Für einen nachgewiesenen Defekt (gespeicherte Codes, interne Geräusche, Verlust der Traktion außerhalb des einfachen Ruckelns) bietet das generalüberholte Austauschgetriebe zu 1.290 € inkl. MwSt einen ausgezeichneten Kompromiss. Fordern Sie ein individuelles Angebot für Ihre genaue Referenz an.

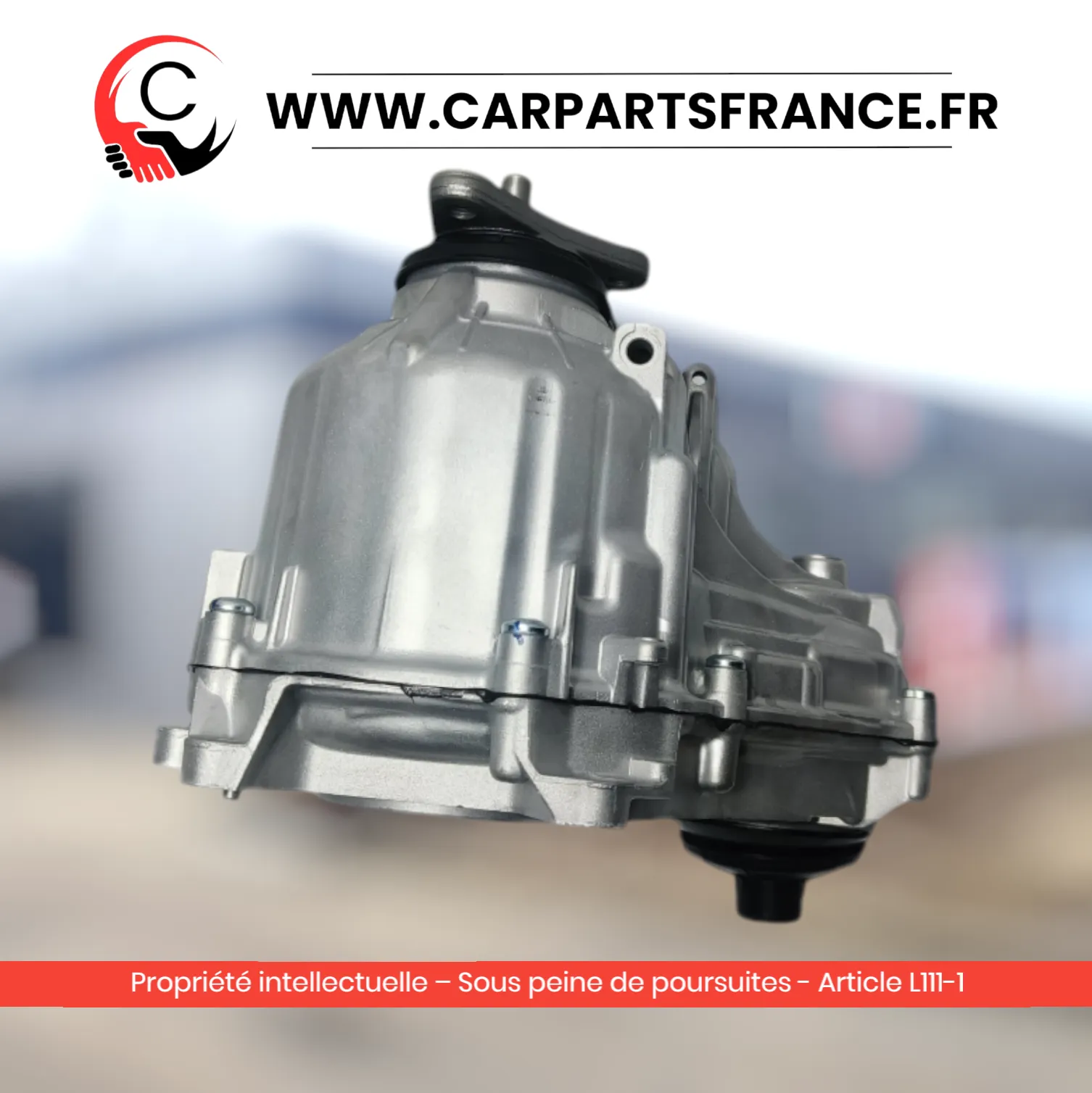

Verteilergetriebe ATC13-1 generalüberholt: Die zuverlässige und wirtschaftliche Lösung

Ein Austausch eines generalüberholten Verteilergetriebes ermöglicht es, ein Stück zu einem deutlich günstigeren Preis als das neue BMW zu erhalten, mit der gleichen Garantie von 2 Jahren.

Der Generalüberholungsprozess

Jede generalüberholte ATC13-1 Einheit von Autoliva durchläuft die folgenden Schritte:

1. Komplette Demontage auf einem sauberen Tisch — Trennung des Deckels, Abbau des Aktuators, Entleerung der beiden Ölkammern
2. Messtechnische Inspektion der Wellen, Nuten, der internen Kette und des Gehäuses
3. Systematische Ersetzung der Verschleißteile: Wellendichtringe, Lager, Kupplungsplatten, interne Steuerkette, Vorspannfeder
4. Überprüfung des elektrischen Aktuators (Servomotor, Zahnrad, Positionssensor) und bei Bedarf Austausch
5. Wiederzusammenbau mit Drehmomenten gemäß BMW und DTF-1 Öl in beiden Kammern
6. Prüfung auf Prüfstand: Simulation von Vorbelastungszyklen, Messung des übertragenen Drehmoments, Dichtheitsprüfung unter Druck

Generalüberholt vs. gebraucht: Was ist der Unterschied?

Ein gebrauchtes Getriebe (aus Schrottplätzen) ist ein Originalgetriebe, jedoch mit unbekannter Laufleistung und ungemessenen inneren Abnutzungen. Die internen Zahnräder (Nuten, Kette, Platten) wurden im realen Einsatz abgenutzt, und es gibt keine Garantie, dass sie zusätzlich 10.000 km halten. Die Garantie beträgt typischerweise 3 Monate.

Ein generalüberholtes Getriebe stammt von derselben Originaleinheit, aber mit allen verschleißanfälligen Teilen, die durch neue ersetzt wurden. Das Öl entspricht den DTF-1 Spezifikationen, der Aktuator wurde auf dem Prüfstand getestet, und das Teil wird betriebsbereit geliefert. Die 2-jährige Garantie spiegelt dieses Niveau der Generalüberholung wider.

Der Einbau des Verteilergetriebes ATC13-1: Was Sie wissen sollten

Der Austausch eines ATC13-1 ist eine umfangreiche Maßnahme, die eine Hebebühne und im Durchschnitt 4 bis 6 Stunden Arbeitsaufwand erfordert. Technisch ist es für einen gut ausgebildeten Mechaniker machbar, erfordert jedoch ISTA oder ein Äquivalent für die abschließende Kalibrierung.

Hauptschritte des Einbaus

1. Sicherheit des Fahrzeugs auf der Hebebühne oder mit Ständern, Batterie abgeklemmt
2. Abbau der Schutzelemente unter der Karosserie (Verkleidung, Hitzeschilde)
3. Abbau der vorderen Antriebswelle (Gelenkwelle zum vorderen Differential)
4. Abbau der hinteren Antriebswelle (zum Hinterachsdifferential)
5. Abklemmen des Steckverbinders des elektrischen Aktuators des Verteilergetriebes
6. Vorzeitige Entleerung der beiden Ölkammern
7. Stützung des Getriebes mit einem Kran oder einem speziellen Grubenheber
8. Ausschrauben der Befestigungsschrauben am ZF 8HP Getriebe (6 lange Torx-Schrauben)
9. Entfernung des Verteilergetriebes nach unten
10. Einbau des generalüberholten Getriebes mit neuem Dichtungsring zwischen dem Getriebe und dem Verteilergetriebe
11. Nachfüllen der beiden Kammern mit DTF-1 Öl (spezifische Menge nach Referenz: 0,5 bis 0,8 L pro Kammer)
12. ISTA-Rekalibrierung: Nullstellen der Anpassungen, Kalibrierung des Aktuators, Fahrsimulation im Diagnosetests

Tipps nach dem Einbau

• Vorsichtige Fahrt in den ersten 200 km: extreme Manöver vermeiden (enge Wendemanöver, Schneeräumung), den Kupplungsplatten Zeit geben, ihre Vorspannung zu finden
• Dichtheitsprüfung nach 48h auf dem Boden
• Erste Sichtprüfung unter dem Fahrzeug bei 1.000 km
• Überwachung der Warnleuchten ABS / DSC / xDrive auf dem Armaturenbrett über 2 Wochen

Gut zu wissen: Eine Rekalibrierung mit ISTA oder einem Äquivalent (Carly, BimmerCode für Coding, Autel, Launch) ist obligatorisch nach dem Austausch. Ohne Rekalibrierung weiß das Getriebe nicht, wie es seinen Neutralbetrieb findet und aktiviert sofort die Codes 5462 oder 5463 beim Start.

Modelle und Themen: Finden Sie Ihre Lösung

Für weitere Informationen zu Ihrem genauen BMW, konsultieren Sie bitte unsere speziellen Leitfäden:

• Verteilergetriebe BMW 5er G30 / G31 ATC13-1: Symptome, Preis, Austausch — Fokus auf die 5er Serie G30/G31 xDrive, die Motorisierungen B47 / B57 / B58, typische Defekte im intensiven Straßenbetrieb und das spezifische Verfahren für das Modell.
• Verteilergetriebe BMW X3 G01 ATC13-1 vs ATC13-2: Unterschiede vor/nach LCI — Verstehen Sie die Unterschiede zwischen den Verteilergetrieben vor und nach dem Facelift Mitte 2021, wie man das eigene identifiziert und das richtige Ersatzelement auswählt.
• Fehlercodes 5F3A 5462 5463 BMW G-Serie: vollständige Diagnose des Verteilergetriebes — Schritt-für-Schritt-Diagnoseansatz, wenn Ihre BMW G20/G30/G01 die Triade ABS/DSC/xDrive anzeigt, mit Interpretation der Codes, durchzuführenden Tests und Entscheidungsbaum.
• Preis für das Verteilergetriebe BMW ATC13-1: generalüberholt vs. neu vs.

Diese Guides könnten Sie ebenfalls interessieren

• Aktuator des Verteilergetriebes BMW ATC13 xDrive G-Serie: Symptome und Austausch — Wenn die Diagnose nur auf den Aktuator hinweist (und nicht auf das gesamte Getriebe), beschreibt dieser Leitfaden die kostengünstigste Lösung.
• BMW G20 / G30: Aktuator ATC13 — Symptome nach Motorisierung — Unterschiede in den Symptomen des Aktuators je nach Motor (B47 Diesel vs B58 Benzin) und Fahrverhalten.
• BMW X3 G01 / X5 G05 / X7 G07: Aktuator ATC13 auf SUV xDrive — Besonderheiten von SUVs (Belastungen, gelegentliche Offroad-Nutzung) und deren Einfluss auf die Lebensdauer des Aktuators.
• Schreckliche Triade BMW xDrive: gleichzeitig leuchtende ABS-, 4x4- und Bremsleuchten — Verstehen, warum drei Leuchten zusammen leuchten und die richtige Reihenfolge der Diagnose.

FAQ

Was kostet ein generalüberholtes Verteilergetriebe BMW ATC13-1?

Das generalüberholte Verteilergetriebe ATC13-1 im Austausch für BMW G20, G30 und X3 G01 kostet 1.290 € inkl. MwSt bei Autoliva, mit einer Garantie von 2 Jahren und Lieferung in 48-72h.

Wie erkenne ich, ob das Verteilergetriebe ATC13-1 meiner BMW xDrive defekt ist?

Die häufigsten Zeichen sind: Ruckeln oder Ruckeln beim Lenken bei niedriger Geschwindigkeit, dumpfe Geräusche oder Pfeifen des Antriebs, Verlust der Traktion beim Start und vor allem die gleichzeitig leuchtenden ABS / DSC / xDrive. Die häufigsten Fehlercodes sind 5F3A, 5462 und 5463 (Auslesen in ISTA oder über ein kompatibles Diagnosegerät von BMW).

Welche Garantie hat ein generalüberholtes Verteilergetriebe von Autoliva?

Autoliva gibt auf seine generalüberholten Verteilergetriebe ATC13-1 eine Garantie von 2 Jahren. Jede Einheit wird vor dem Versand auf Prüfstand getestet (Vorbelastungszyklen, Dichtheitsprüfung, Aktuatorprüfung).

Muss das Verteilergetriebe ATC13-1 nach dem Austausch programmiert oder rekaliert werden?

Ja. Nach dem Austausch sind eine Nullung der Anpassungen und eine Kalibrierung des Aktuators über ISTA (oder ein entsprechendes Tool: Autel, Launch, Carly mit Coding) obligatorisch. Ohne diese Kalibrierung erzeugt das Getriebe sofort die Codes 5462 oder 5463 und deaktiviert xDrive.

Ist das ATC13-1 mit allen BMW G20, G30 und X3 G01 xDrive kompatibel?

Das ATC13-1 deckt die G20 (2018-2023), G30/G31 (2016-2024) und X3 G01 vor dem LCI (2017-2021) ab. Beim X3 G01 LCI (ab Mitte 2021) ist es das ATC13-2, das werksseitig montiert ist. Eine Überprüfung durch die VIN oder die ursprüngliche OEM-Referenz wird vor der Bestellung dringend empfohlen.

Warum wird BMW wegen der xDrive Verteilergetriebe verklagt?

Im Dezember 2025 reichten vier amerikanische Eigentümer eine Sammelklage gegen BMW beim Bundesgerichtshof von New Jersey ein und behaupteten, dass das werkseitig gefüllte Öl in den xDrive Modellen 2019-2025 nicht den BMW Spezifikationen entspricht und zu Ruckeln und Störungen führt. BMW wusste seit 2020 über diesen Defekt aufgrund des TSB SI B 27 02 20, informierte jedoch die Käufer nicht. Die Kosten für den Austausch erreichen in der Werkstatt 13.000 $.

Kann man mit einem defekten Verteilergetriebe ATC13-1 fahren?

Auf kurzen Strecken und bei niedriger Geschwindigkeit bleibt das Fahrzeug manövrierbar (der Hinterradantrieb funktioniert). Aber lange Fahrten mit einem defekten ATC13-1 können zu folgenden Problemen führen: (1) Beschädigung des ZF 8HP Getriebes durch abnormalen Stress, (2) Kaskade von ABS / DSC / xDrive, was im Notfallbremsen Folgen haben kann, (3) Verschlechterung der inneren Abnutzung des Verteilergetriebes selbst. Eine Diagnose und Intervention innerhalb von 1.000 km wird empfohlen.

Was ist der Unterschied zwischen dem Aktuator und dem kompletten Verteilergetriebe?

Der Aktuator (Servomotor) ist ein elektrisches Modul, das auf der Außenseite des Getriebes befestigt ist. Er steuert die Vorspannung der internen Kupplung. Beim ATC13-1 ist oft nur der Aktuator defekt (Codes 5F3A, 5462) — ein Austausch nur des Aktuators kostet 350-700 €. Das gesamte Getriebe ist erforderlich, wenn interne Geräusche, Abnutzung von Platten oder Ketten, interne Ölverluste auftreten.
