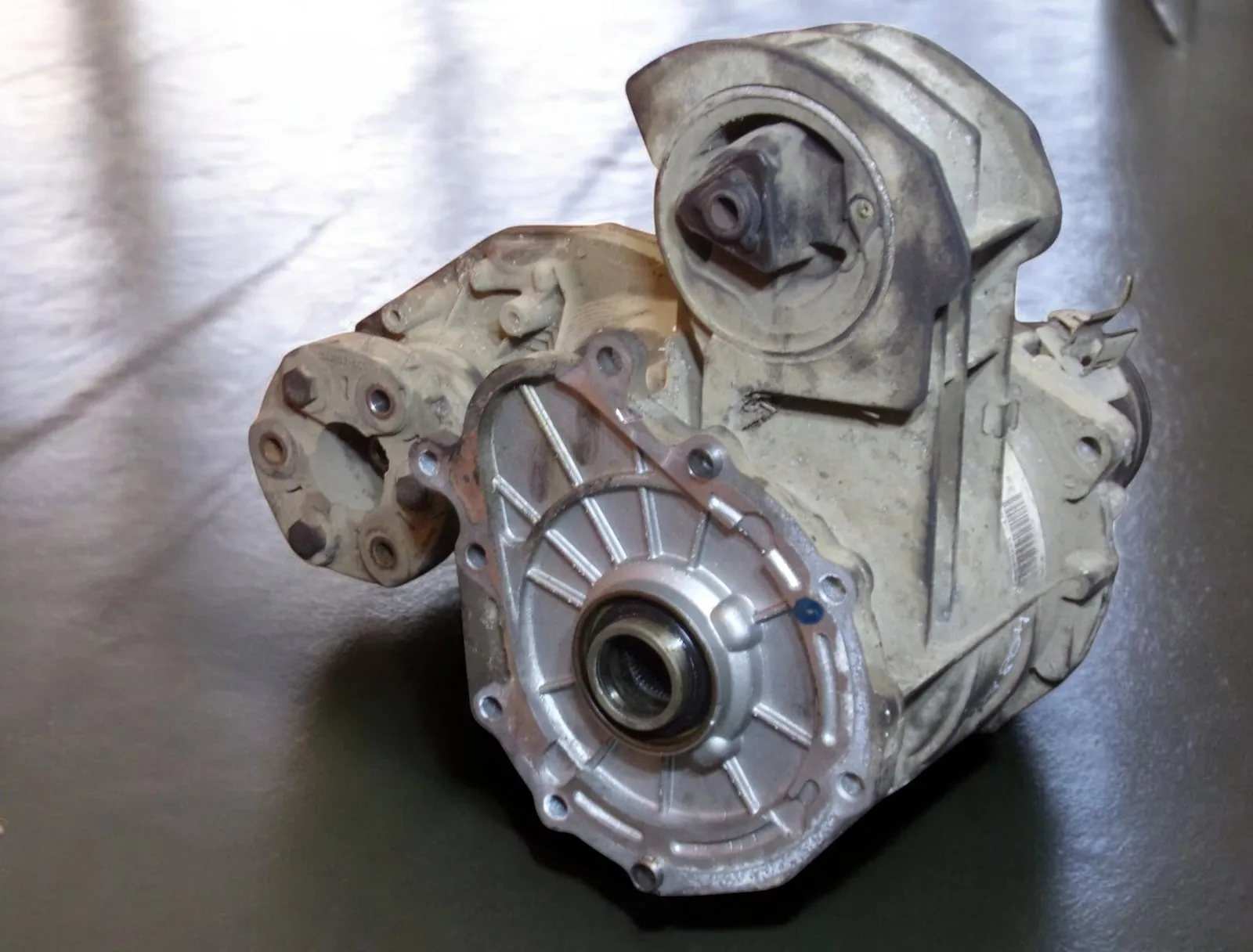

Verteilergetriebe Range Rover L322 4.4 V8: umfassender Leitfaden NV225

Das Verteilergetriebe des Range Rover L322 4.4 V8 ist das zentrale Element des permanenten Allradantriebs des großen britischen SUVs der dritten Generation. Bei den von 2002 bis 2005 produzierten Range Rover L322 mit dem 4.4 V8 Benzinmotor BMW M62B44 (286 PS, 440 Nm), gekoppelt mit dem Automatikgetriebe ZF 5HP24, verteilt das Verteilergetriebe NV225 von New Venture Gear das Drehmoment zwischen den Vorder- und Hinterachsen. Dehnbare Kette, Meldung "Transfer box neutral", Vibrationen zwischen 80 und 110 km/h, verweigertes Schalten in den niedrigen Gang: dieser umfassende Leitfaden behandelt die Symptome, die Diagnose, die Preise und den Austausch des Verteilergetriebe NV225 des L322 der ersten Phase.

Was ist das Verteilergetriebe NV225 des Range Rover L322?

Das Verteilergetriebe ist das mechanische Gehäuse, das am Ausgang des Getriebes montiert ist und das Motor-Drehmoment auf die Vorder- und Hinterachse verteilt. Beim Range Rover L322 der Jahre 2002 bis 2005 handelt es sich um das NV225, ein von New Venture Gear entwickeltes Ketten-Verteilergetriebe mit zwei Bereichen: der Hochübersetzung für die Straße und der Unterübersetzung für das Gelände und die Offroad-Befahrung.

Das NV225 wird elektrisch gesteuert: ein Stellmotor bewegt die interne Gabel, um von der langen auf die kurze Übersetzung zu wechseln, unter Kontrolle eines speziellen Steuergeräts (Transfer Box ECU). Die einzige Rückmeldung, die dieses Steuergerät erhält, ist die Spannung eines im Stellmotor integrierten Potentiometers — ein technisches Detail, das viele der elektronischen Störungen dieses Getriebes erklärt, wie wir weiter unten sehen werden.

💡 Gut zu wissen: Das NV225 ist nur in L322 mit 5-Gang-Getriebe — ZF 5HP24 für den 4.4 V8 Benzinmotor BMW M62, GM 5L40-E für den TD6 Diesel. Ab dem Facelift von 2005-2006 (V8 Jaguar 4.4 AJ-V8 und TDV8) wird der L322 auf das Getriebe ZF 6HP26 und das Verteilergetriebe von Magna Steyr des Typs ATC umgestellt, das völlig anders ist. Überprüfen Sie immer Ihre Konfiguration, bevor Sie bestellen.

Welche Range Rover L322 sind mit dem NV225 ausgestattet?

Die BMW-Phase des L322 (2002-2005) ist die einzige, die von diesem Verteilergetriebe betroffen ist. Die folgende Tabelle fasst die Konfigurationen zusammen:

Die von den Spezialisten angenommene Kompatibilitätsregel ist einfach: Wenn Ihr L322 ein 5-Gang-Automatikgetriebe (ZF 5HP24 oder GM 5L40-E) hat, ist es mit dem NV225 ausgestattet (Range Rovers Forum). Die OEM-Referenz für das komplette Getriebe ist IAB000033.

Für den neueren L322 und den Discovery 4 konsultieren Sie unseren Leitfaden zum Magna ATC700 Verteilergetriebe Discovery 4 / Range Rover L322, der die nächste Generation abdeckt.

Die Symptome eines defekten Verteilergetriebe NV225

Kettensprunggeräusch beim Beschleunigen

Die Kette des NV225 verlängert sich mit der Laufleistung. Ist sie gedehnt, springt sie bei hoher Last über die Zähne der Ritzel, was ein charakteristisches metallisches Klopfgeräusch beim Beschleunigen verursacht — oft als "Knall" von unter dem Fußboden wahrgenommen. In diesem Stadium schlägt die Kette gegen die Innenseite des Gehäuses und hinterlässt Kratzspuren: weiterfahren verschärft die inneren Schäden (Range Rovers Forum — L322 Verteilergetriebe Kette).

Vibrationen und Ruckeln zwischen 80 und 110 km/h

Der Verschleiß der Kette und der Ritzel verursacht typischerweise zwischen 80 und 110 km/h ein Driveline-Ruckeln, insbesondere bei Fahrzeugen mit hoher Laufleistung oder häufigem Ziehen (Club 4X4 — L322 Käuferleitfaden). Achten Sie auf die Diagnose des Differenzials: beim 4.4 V8 funktioniert der Drehmomentwandler des ZF 5HP24 mit einem Schlupf von etwa 3 % und kann ein ähnliches Ruckeln zwischen 55 und 95 km/h erzeugen, wenn der Druck in der Leitung sinkt. Ein Test im Sportmodus (erhöhter Leitungsdruck) kann helfen: Wenn das Ruckeln verschwindet, liegt das Problem am Getriebe und nicht am Verteilergetriebe.

Meldung "Transfer box neutral" im Armaturenbrett

Dies ist das am meisten gefürchtete Symptom: Das Kombiinstrument zeigt "Verteilergetriebe im Leerlauf" an, und es kann kein Gang mehr eingelegt werden — das Fahrzeug ist immobilisiert, obwohl das Getriebe in einwandfreiem Zustand ist. Die Ursache ist häufig elektronisch: verschlissener Potentiometer des Stellmotors, Kabelbaum oder Steuergerät für das Verteilergetriebe. Unser Leitfaden zur Meldung Transfer box neutral auf L322 beschreibt die Fehlercodes und das Vorgehen.

Verweigerung des Schaltens in den niedrigen Gang

Der nicht mehr einrastende Low Range (blinkende Warnleuchte, Federung, die sich absenkt, ohne dass der Gang eingelegt wird) ist das andere häufige Anzeichen. In einem Forum 4x4 beschreibt ein zukünftiger Käufer eines L322 V8 genau diesen Fall: „Der, den ich kaufen möchte, hat ein Problem beim Schalten in den niedrigen Gang. Offensichtlich geht er überhaupt nicht hinein. Der derzeitige Besitzer sagt mir, dass er perfekt im hohen Gang funktioniert“ — und damit die Fehlercodes 0x5258 (Öffnerfehler Motor A und B), 0x5220 (Sensor kurzgeschlossen zur Masse) und 0x5223 (Geräusch auf dem Signal des Stellmotors), klassisches Zeichen eines defekten Stellmotors NV225.

Ölundichtigkeiten

Die Wellendichtringe der Vorder- und Hinterausgänge des Verteilergetriebe (Dichtungsreferenz NV225: IZB500010) beginnen zu schwitzen. Da das NV225 nur einen Liter Öl enthält, führt selbst ein moderates Leck schnell zu einem sinkenden Ölstand — und ein Verteilergetriebe, das ohne Öl läuft, ist in wenigen hundert Kilometern kaputt, wie Land Rover Monthly bei einem L322 dokumentiert hat, der nach einem vollständigen Festfressen seiner Verteilergetriebe wegen Ölmangels immobilisiert wurde (Land Rover Monthly).

⚠️ Achtung: Fahren mit einem defekten Verteilergetriebe kann zu einem plötzlichen Verlust des Antriebs und zur Kontamination der gesamten Antriebskette mit metallischen Rückständen führen. Bei jedem Klopfen oder bei einer Meldung im Armaturenbrett lassen Sie das Fahrzeug diagnostizieren.

Bekanntes Problem: Kette und Potentiometer, die beiden Achillesferse der NV225

Zwei Gruppen von Störungen dominieren die Rückmeldungen von Besitzern der ersten Phase des L322:

• Die dehnbare Kette — progressiver mechanischer Verschleiß, beschleunigt durch Ziehen und hohe Laufleistung. Symptome: Klopfen beim Beschleunigen, Ruckeln bei 80-110 km/h, Schlagmarken im Gehäuse.
• Der Potentiometer des Stellmotors — die Spannung dieses Potentiometers ist die einzige Information, die das Steuergerät hat, um die Position der Ganggabel zu kennen. Verschmutzte Gleise oder Risse in den Lötstellen reichen aus, um den Fehlercode "Geräusch im Stellmotorsignal" auszulösen und in den Notbetrieb zu wechseln (Land Rover UK Foren).

In dem französischsprachigen Forum Rangemaniac erzählt ein L322-Besitzer von seinem Missgeschick: „Ich habe beim Neustart die Meldung "Verteilergetriebe im Leerlauf" auf dem ODB und es passiert nichts, wenn ich auf R, D oder N schalte. […] Als ich versucht habe, den niedrigen Gang zu betätigen, ist die Federung ganz abgesenkt und das Licht für den kurzen Gang blinkt ständig“. In seinem Fall war die Ursache eine falsch wieder angeschlossene Sicherung für das Ziehen, die das Verteilergetriebe im Leerlauf verriegelte — ein Hinweis darauf, dass eine Diagnose mit dem Analysegerät immer erforderlich ist, bevor das Teil als defekt angesehen wird.

Die Rückmeldungen zur Langlebigkeit sind beruhigend, wenn die Wartung eingehalten wird: In einem Land Rover FAQ wurde ein 2004er L322 V8 4.4 mit 250.000 km, der in der Werkstatt gewartet wurde, von den Moderatoren des Forums als perfekt betriebsbereit bewertet, wobei einer von ihnen bemerkte, dass ein gesundes Exemplar "dich problemlos bis zu 400.000 km bringen kann." Das Verteilergetriebe ist kein geplanter Verschleißteil — es ist der Mangel an Öl und eine vernachlässigte Kette, die es zur Ursache machen.

Wie überprüfen Sie die Kompatibilität mit Ihrem Fahrzeug?

1. Überprüfen Sie die Motorisierung und das Getriebe: 4.4 V8 Benzin M62B44 + 5-Gang-Automatikgetriebe ZF 5HP24 = NV225. Die Anwesenheit eines 6-Gang-Getriebes schließt dieses Teil aus.
2. Notieren Sie die OEM-Referenz auf dem Schild des ursprünglichen Verteilergetriebe (komplette Getriebe-Referenz: IAB000033).
3. Teilen Sie unseren Technikern Ihre VIN mit (Fahrgestellnummer, auf der Zulassungsbescheinigung in Feld E) über die Anfrage-Seite — das ist die sicherste Methode, da die Produktion des L322 während seiner Lebensdauer die Übertragung wechselte.

Wie viel kostet ein Verteilergetriebe Range Rover L322 4.4 V8? Preisvergleich

Alle Lösungen sind nicht gleichwertig, weder im Budget noch im Risiko:

Zum Vergleich: Ein neues originales Land Rover Verteilergetriebe wurde in Großbritannien mit bis zu 5.856 £ berechnet, während die generalüberholten Einheiten dort für etwa 1.200 £ gehandelt werden (Land Rover Monthly). Hinzu kommen 500 bis 800 € an Arbeitskosten für den Abbau und Einbau in einer unabhängigen Werkstatt (ca. 5 Stunden Arbeit an der Hebebühne mit Hubwagen).

💡 Das beste Preis-Leistungs-Verhältnis: Für 450 € inkl. MwSt. mit 2 Jahren Garantie ist das generalüberholte Verteilergetriebe NV225 von Car Parts France kaum teurer als ein gebrauchtes Teil ohne Historie — für ein demontiertes, geprüftes, überholtes Stück. Fordern Sie ein individuelles Angebot mit Ihrer VIN an, um die Kompatibilität zu überprüfen.

Für eine umfassende Budgetübersicht (Teile + Arbeitskosten + Öl + Szenarien) konsultieren Sie unseren Preisvergleich Verteilergetriebe L322 4.4 V8.

Generalüberholtes Verteilergetriebe: die zuverlässige und wirtschaftliche Lösung

Der Prozess der Generalüberholung

1. Komplette Demontage des ursprünglichen Verteilergetriebe NV225
2. Inspektion des Gehäuses (Suche nach Schlagmarken der Kette), der Ritzel und der Lager
3. Systematischer Austausch der Verschleißteile: Kette, Wellendichtringe, defekte Lager
4. Kontrolle des Stellmotors und seines Potentiometers
5. Wiederzusammenbau mit Herstellerdrehmoment und Befüllung mit speziellem Öl
6. Test auf dem Prüfstand vor dem Versand

Generalüberholt vs gebraucht: was ist der Unterschied?

Ein gebrauchtes Verteilergetriebe stammt von einem verunfallten oder demontierten Fahrzeug: seine tatsächliche Laufleistung, der Zustand seiner Kette und die Historie seiner Ölwechsel sind nicht überprüfbar. Da die Kette genau das Teil ist, das unbemerkt verschleißt — ein Gebrauchtteil für 300 € kann eine Kette in der Endphase verstecken, die in 10.000 km versagt. Das generalüberholte Teil kehrt die Logik um: die Kette und die Dichtungen werden ausgetauscht, das Gehäuse wird inspiziert, und die 2-Jahres-Garantie deckt alles ab. Bei einem Fahrzeug, das viele Besitzer langfristig behalten, amortisiert sich die Preisdifferenz ab der ersten vermiedenen Panne.

Der Einbau: Was Sie wissen sollten

Wichtige Schritte beim Austausch

1. Sicherheit gewährleisten: Fahrzeug auf Hebebühne, Batterie abgeklemmt, Verteilergetriebe auf Neutral, falls zugänglich
2. Ölwechsel des Verteilergetriebe und Identifizierung der elektrischen Anschlüsse (Stellmotor, Sensoren)
3. Demontage der Antriebswellen vorne und hinten auf der Seite des Verteilergetriebe
4. Unterstützung der Übertragung mit dem Hubwagen und Demontage des Trägers
5. Demontage des Verteilergetriebe: elektrische Trennung, Abbau der Kupplungsgehäuse-Schrauben am ZF 5HP24, Entfernung (rechnen Sie mit ca. 5 Stunden für den gesamten Vorgang)
6. Einbau des generalüberholten Teils, Anschlüsse, Befüllung mit 1,0 L Castrol BOT 26 FMB1-Öl (STC4861)
7. Abschließende Kontrolle: Löschen der Fehlercodes, Testfahrt mit Schaltvorgängen hoch/niedrig

Nach dem Einbau Tipps

• Überprüfen Sie nach den ersten 500 km auf Dichtheit an den Achsdichtungen
• Testen Sie den Schaltvorgang in den niedrigen Gang im Stillstand, Hebel auf N, wie vom Hersteller empfohlen
• Überprüfen Sie den Zustand der Kreuzgelenke und Antriebswellen: eine abgenutzte Welle schädigt vorzeitig die Ausgänge des neuen Getriebes

💡 Gut zu wissen: In der Regel ist nach dem Austausch des NV225 keine Programmierung erforderlich, sofern die Montage korrekt erfolgt und die Peripheriegeräte (Stellmotor, Sensoren, falls nicht bereitgestellt) wiederverwendet werden. Ein Diagnosebesuch nach dem Einbau wird empfohlen, um die gespeicherten Fehlercodes zu löschen und die Kalibrierung des Stellmotors zu überprüfen.

Themenleitfäden: Vertiefen Sie jeden Aspekt Ihres NV225

• Meldung "Transfer box neutral" auf L322: Fehlercodes und Diagnose — Die Fehlercodes 0x5258, 0x5220 und 0x5223 entschlüsselt, die Rolle des Potentiometers und die Lösungen vom billigsten bis teuersten.
• Ölwechsel des Verteilergetriebe NV225: Öl Castrol BOT 26 FMB1 — Das gesamte Verfahren, die Referenz STC4861, die genaue Kapazität und die empfohlene Häufigkeit.
• Verteilergetriebe Kette L322 dehnend: Geräusch, Diagnose und Austausch — Warum die Kette sich verlängert, wie man die Diagnose bestätigt und wann man den Austausch favorisieren sollte.
• Preis eines Verteilergetriebe L322 4.4 V8: der vollständige Vergleich — Gebraucht, Reparatur, generalüberholt, neu: Alle Budgets mit Arbeitskosten im Detail.

FAQ

Wie viel kostet ein generalüberholtes Verteilergetriebe für den Range Rover L322 4.4 V8?

Das generalüberholte Verteilergetriebe NV225 für den Range Rover L322 4.4 V8 ZF 5HP24 kostet 450 € inkl. MwSt. bei Car Parts France, im Austausch mit 2 Jahren Garantie und Test auf dem Prüfstand vor dem Versand. Die Zahlung in 3 Raten ohne Aufpreis ist verfügbar.

Welches Verteilergetriebe hat der Range Rover L322 4.4 V8?

Die L322 4.4 V8 Benzin BMW M62B44, die von 2002 bis 2005 mit dem Automatikgetriebe ZF 5HP24 produziert wurden, sind mit dem Verteilergetriebe NV225 von New Venture Gear ausgestattet (OEM-Referenz IAB000033). Die Facelift-Versionen mit 6-Gang-Getriebe nutzen ein anderes Verteilergetriebe.

Wie kann ich wissen, ob das Verteilergetriebe meines L322 defekt ist?

Typische Anzeichen: metallisches Klopfgeräusch beim Beschleunigen (Kette springt), Ruckeln zwischen 80 und 110 km/h, Meldung "Transfer box neutral" im Armaturenbrett, verweigertes Schalten in den niedrigen Gang oder Ölverlust unter dem zentralen Gehäuse. Eine Diagnose mit dem Analysegerät bestätigt die Quelle.

Kann man mit einem defekten Verteilergetriebe fahren?

Nein, das wird nicht empfohlen. Eine springende Kette kann das Gehäuse beschädigen, und ein vollständiger Ausfall immobilisiert das Fahrzeug, da das gesamte Drehmoment über das Verteilergetriebe läuft. Metallrückstände können zudem die Wellen und Differentiale kontaminieren.

Welches Öl für das Verteilergetriebe NV225?

Das NV225 benötigt das spezifische synthetische Öl Castrol BOT 26 FMB1, Land Rover Referenz STC4861, das gemeinsam von New Venture Gear und Castrol entwickelt wurde. Kapazität: 1,0 Liter trocken, ca. 0,95 Liter beim Ölwechsel. Es handelt sich nicht um ein normales ATF: Ersatz vermeiden.

Ist eine Programmierung des Verteilergetriebe nach dem Austausch erforderlich?

Nein, in der Regel ist keine Programmierung erforderlich, wenn die Referenz kompatibel ist und die Peripheriegeräte (Stellmotor, Sensoren) korrekt verwendet werden. Ein Löschen der Fehlercodes und eine Kalibrierungsüberprüfung mit dem Analysegerät werden nach dem Einbau empfohlen.

Wie sind die Lieferzeiten für das generalüberholte Teil?

Car Parts France versendet das generalüberholte Verteilergetriebe NV225 innerhalb von 24 bis 48 Stunden nach Verfügbarkeit in ganz Frankreich. Der Austausch impliziert die Rückgabe Ihres alten Teils (Pfand) nach dem Einbau.

Ist das Verteilergetriebe des TD6 dasselbe wie das des 4.4 V8?

Ja, mechanisch: TD6 (Getriebe GM 5L40-E) und 4.4 V8 (Getriebe ZF 5HP24) teilen sich das NV225 im Zeitraum 2002-2005/2006. Die Kupplungsgehäuse und die Peripheriegeräte können jedoch abweichen: Überprüfen Sie die genaue Kompatibilität mit Ihrer VIN vor der Bestellung.
