Der Ford Transit MK7 2.4 TDCi common rail markiert den Übergang von der Pumpenrotation zur Hochdruck-Einspritzung mit einer gemeinsamen Einspritzleiste. Diese Generation, die von 2006 bis 2014 produziert wurde (und bereits am Ende des MK6 verfügbar war), umfasst die Codes JXFA (115 PS), H9FA (137 PS) und H9FB (140 PS). Drehmomentstärker und angenehmer als die DI/TDdi-Versionen, erfordert dieser 2.4 Duratorq jedoch besondere Aufmerksamkeit für die Denso-Injektoren und deren elektronische Codierung. Hier ist alles, was Sie wissen müssen, bevor Sie den Motor Ihres Transit MK7 ersetzen.
Denso-Common-Rail: Warum der TDCi alles verändert
Bei den TDCi-Versionen hängt die Einspritzung nicht mehr von einer Pumpenrotation ab, sondern von einer gemeinsamen Einspritzleiste (common rail), die unter sehr hohem Druck steht. Vier Denso-Injektoren, die einzeln vom Steuergerät gesteuert werden, spritzen den Diesel mit einer deutlich höheren Präzision ein. Ergebnis: Mehr Drehmoment bei niedrigen Drehzahlen — ein entscheidender Vorteil für ein beladenes Nutzfahrzeug — weniger Geräusch und besser kontrollierte Emissionen.
Diese Präzision hat jedoch ihren Preis. Jeder Denso-Injektor hat einen Kalibrierungs-Code, der im Steuergerät hinterlegt werden muss. Bei einem Austausch des Motors oder der Injektoren fordert die Ford-Verfahrensweise die Programmierung der Injektor-Codes, gefolgt von einem „pump learn“ und „injector learn“ mit dem Diagnosetool. Ohne diese Schulungen läuft der Motor nach den ersten Kilometern schlecht.
Gut zu wissen: Mit der Abnutzung der Teile im System (Pumpe, SCV, PRV, Injektoren) veralten die im Steuergerät gespeicherten Originalwerte. Deshalb müssen die Schulungen nach jeder Intervention an der Einspritzung wiederholt werden.
Die TDCi-Motorisierungen des Transit MK7
Der MK7 hat den 2.4 Duratorq common rail in drei Leistungsstufen mit jeweils 2.402 cm³ und auf Hinterradantrieb-Architektur ausgelegt.
| Motorkode | Leistung | Jahre | Position in der Reihe |
|---|---|---|---|
| JXFA | 115 PS | 2006-2014 | Standardversion, große Stückzahlen |
| H9FA | 137 PS | 2003-2006 | Obere Klasse Ende MK6 / Anfang MK7 |
| H9FB | 140 PS | 2004-2006 | Die leistungsstärkste Version |

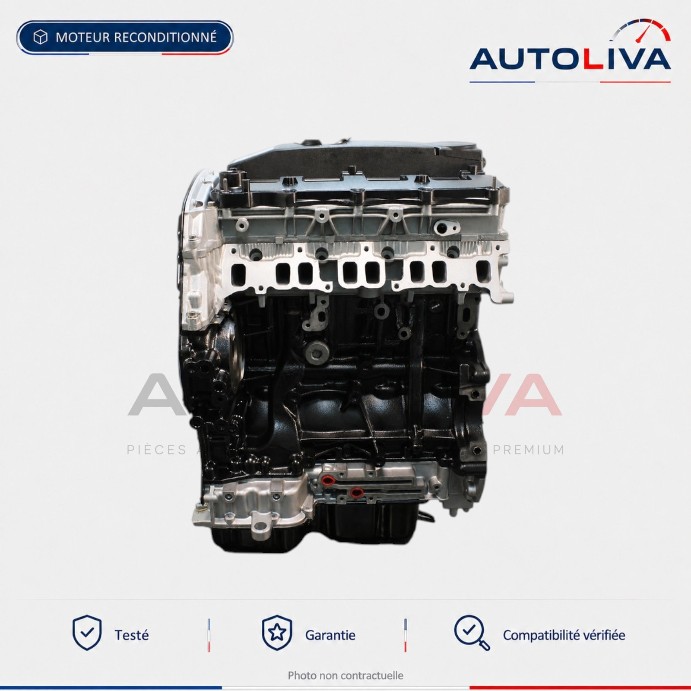

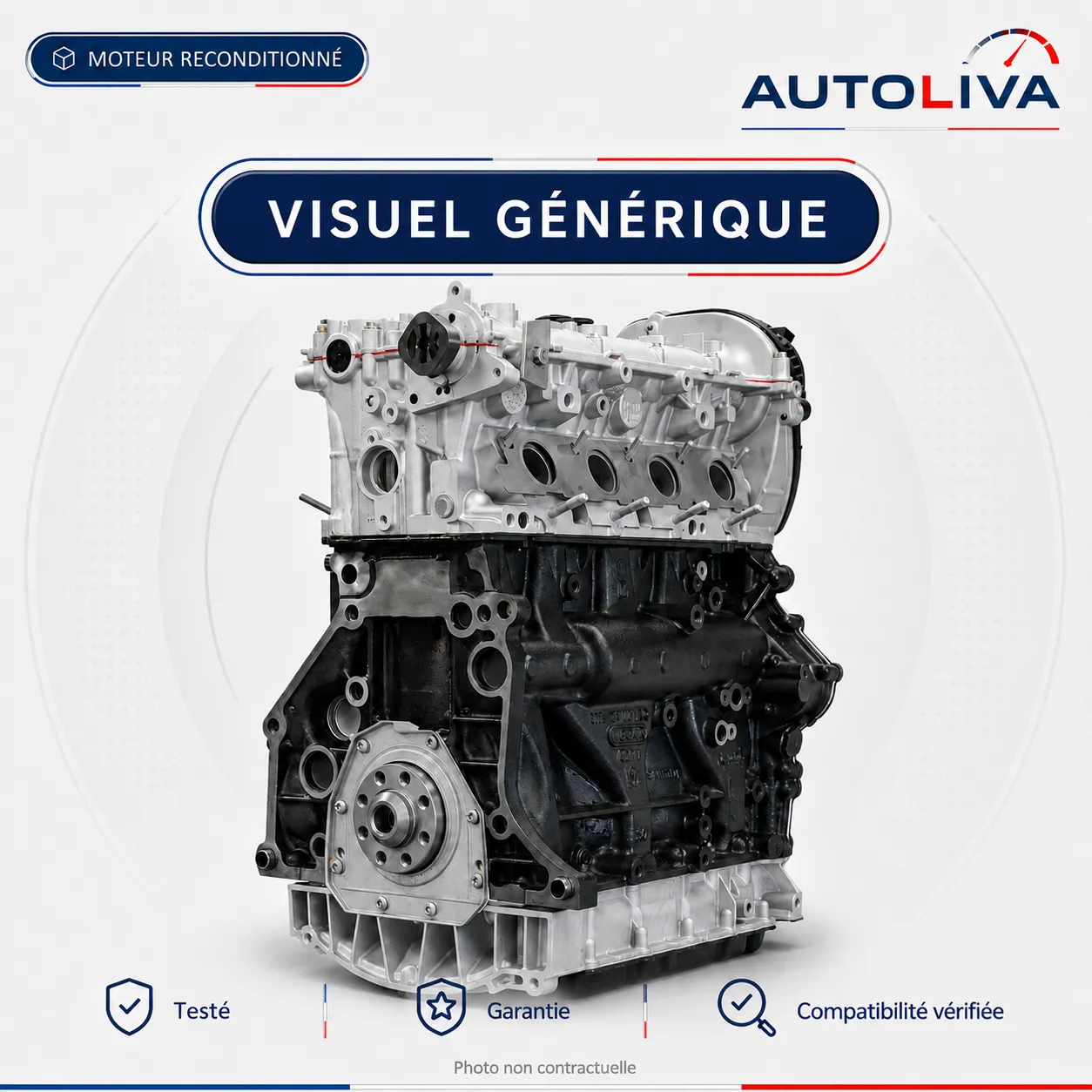

Achtung, Falle: Ein MK7 mit 115 PS hat den Code JXFA, während ein MK6 mit 115 PS den Code FXFA trägt (Rotationspumpe). Es sind nicht die gleichen Motoren. Für den 115 PS Common Rail konsultieren Sie unseren generalüberholten Motor JXFA 2.4 TDCi 115 PS Ford Transit 2006-2014, und für die 137 PS unseren generalüberholten Motor H9FA 2.4 TDCi 137 PS.
Denso-Injektoren: Der kritische Punkt des TDCi
Die Denso-Injektoren des 2.4 TDCi sind sowohl die Stärke als auch die Schwäche dieser Motorisierung. Sie können übermäßige Rückflusslecks entwickeln, verstopfen oder elektronische Probleme aufweisen, was zu unregelmäßigem Betrieb, Leistungseinbußen und Rauchentwicklung beim Abgas führt. Im MK7 kann sich ein Injektor sogar im Zylinderkopf festsetzen, sodass für dessen Entfernung spezielles Werkzeug erforderlich ist.
Die Kosten für die Einspritzung erklären oft die hohen Kostenvoranschläge. In dem Forum Que Choisir berichtet ein Besitzer eines Transit 2.4 mit 140 PS (H9FB) von „einem Kostenvoranschlag von 3.900 € für ein anfangs spritbedingtes Problem“ und fügt hinzu, dass laut dem Autohaus „die Injektoren-Ausfälle bei Ford anerkannt sind“.
Die Codierung ist ein weiteres Problem. Im spezialisierten Fordtransit-Forum erinnern Mechaniker daran, dass generalüberholte Injektoren, die nicht originär sind, „selten die Lernverfahren bestehen, und wenn sie dies auf wundersame Weise tun, fallen sie oft kurz darauf aus“. Daher besteht Interesse daran, zuverlässige Denso-Injektoren wiederzuverwenden oder diese auf einem intakten generalüberholten Block zu installieren.
Turboventil mit variabler Geometrie und Notlaufmodus
Der 2.4 TDCi des MK7 ist mit einem Turboventil mit variabler Geometrie ausgestattet. Sein elektrischer Aktuator kann durch Ablagerungen oder elektrische Ausfälle feststecken, was die richtige Anpassung der Schaufeln verhindert. Der Motor wechselt dann in den Notlaufmodus: Leistung reduziert und Motorwarnleuchte leuchtet. Die Turbo-Referenzen für den H9FB beinhalten unter anderem die OEM LR012858, 1435057 und 6C1Q6K682FA.
Bevor das Schlimmste in Erwägung gezogen wird, erlaubt ein Diagnoseverfahren oft, die Ursache zu isolieren: Turbo, verschmutztes EGR-Ventil oder Sensor. Nur wenn der Block selbst betroffen ist (Zylinderkopfdichtung, Kompression, Pleuel), ist der Motorersatz erforderlich.
⚠️ Achtung: Weiterfahren im Notlaufmodus mit einem fehlerhaften Turbo kann zu Überdruck führen und den Motor schädigen. Lassen Sie schnellstmöglich einen Diagnosetests durchführen.
Was kostet ein Transit MK7 2.4 TDCi Motor? Die Lösungen
Hier ist ein Vergleich der Optionen für die Motorisierung eines Transit MK7 Common Rail.
| Lösung | Ungefähre Kosten | Garantie | Kommentar |
|---|---|---|---|
| Einspritzungsreparatur | Variabel (oft hoch) | Variabel | Denso-Injektoren + teure Codierung |
| Gebrauchter Motor | Niedriger Preis | 3-6 Monate | Keine Tests, Codierung der Einspritzung muss wiederholt werden |
| Generalüberholt von Autoliva | Ab 5.004 € inkl. MwSt. | 12 Monate Teile + Arbeitszeit | Getestet auf dem Prüfstand, ohne Zubehör geliefert, bereit zum Einbau |
| Neuträger | Sehr hoher Preis | 2 Jahre | Begrenzte Verfügbarkeit |
Für Fachbetriebe bietet die generalüberholte Austauschlösung eine geringere Stillstandszeit und bietet echte Garantie. Fordern Sie Ihr Angebot an, indem Sie Ihren Motorkode JXFA, H9FA oder H9FB angeben.
Gut zu wissen: Planen Sie systematisch die Codierung der Denso-Injektoren und die Lernverfahren beim Einbau ein. Das ist die Voraussetzung für einen perfekten Betrieb sofort nach dem ersten Start.
Um einen Überblick über alle Varianten 2.4 und deren Kompatibilität zu erhalten, konsultieren Sie unseren kompletten Leitfaden zum Ford 2.4 TDCi Transit Motor. Ist Ihr Transit ein älterer MK6 mit Rotationspumpe? Konsultieren Sie unseren Leitfaden zum Transit MK6 2.4 TDdi / DI Motor.

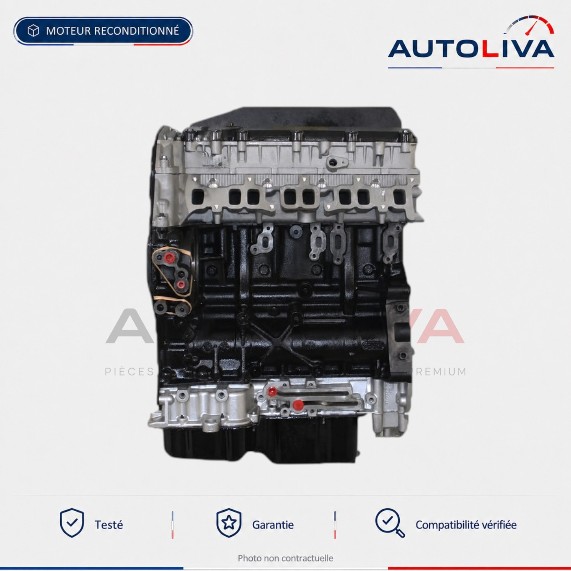

Dieselmotor H9FB 2.4 TDCi 140 PS generalüberholt – Ford Transit 2004-2006
5004,00 € inkl. MwSt.- 12 Monate Garantie
- Versand in 3 bis 5 Tagen
- Dedizierter Technik-Support
- Sichere Zahlung
Häufig gestellte Fragen
Was kostet ein generalüberholter Ford Transit MK7 2.4 TDCi Motor?
Der allgemeine Motor JXFA 2.4 TDCi 115 PS beginnt bei 5.004 € inkl. MwSt. und der H9FA 137 PS bei 5.148 € inkl. MwSt., mit 12 Monaten Garantie für Teile und Arbeitszeit, getestet auf dem Prüfstand und Lieferung innerhalb von 3 bis 5 Tagen.
Muss man die Injektoren nach dem Austausch des TDCi Motors codieren?
Ja, das ist unerlässlich. Das Ford-Verfahren verlangt die Programmierung der Denso-Injektor-Codes und im Anschluss ein Pumpenlernen sowie ein Injektorlernen. Ohne diese Lernvorgänge läuft der Motor schlecht und ruckelt.
Was ist der Unterschied zwischen 115 PS FXFA und 115 PS JXFA?
Der FXFA ist ein MK6 mit Rotationspumpe (TDdi), der JXFA ist ein MK7 mit Common Rail Einspritzung (TDCi). Gleiche Leistung, aber zwei verschiedene Motoren: Überprüfen Sie Ihren Code vor der Bestellung, um Fehler zu vermeiden.
Wird der Motor mit den Injektoren geliefert?
Nein, der 2.4 TDCi Motor wird ohne Einspritzung geliefert. Sie verwenden Ihre Denso-Injektoren, wenn sie intakt sind, oder lassen sie separat wieder aufbereiten, was die Kosten optimiert und die Codierung erleichtert.
Mein Transit MK7 geht in den Notlaufmodus, ist es der Motor?
Der Notlaufmodus wird oft durch das Turboventil mit variabler Geometrie, das EGR-Ventil oder einen Injektor verursacht. Ein Diagnoseverfahren ermöglicht es, die Ursache zu isolieren, bevor ein Blockaustausch in Betracht gezogen wird, was nur bei internem Schaden erforderlich ist.
Welche Garantie gibt es auf einen generalüberholten Transit MK7 2.4 TDCi Motor?
Alle unsere TDCi-Motoren (JXFA, H9FA, H9FB) haben eine Garantie von 12 Monaten für Teile und Arbeitszeit, sind vor dem Versand getestet und werden nackt geliefert, bereit, Ihren Turbo und Ihre Injektoren zu übernehmen.
Ist der 2.4 TDCi Motor langfristig zuverlässig?
Ja, gut gewartet übersteigt er oft 400.000 km. Seine Schwächen (Injektoren, Turbo, EGR) sind mit einer rigorosen Wartung beherrschbar. Ein getesteter generalüberholter Block geht für eine lange zweite Lebensdauer zurück.
