Symptome Hinterachsdifferential Ford Edge: jeden Geräusch und jede Vibration erkennen

Das Hinterachsdifferential des Ford Edge AWD kann verschiedene Arten von Geräuschen und Vibrationen erzeugen, die jeweils auf ein spezifisches Problem hinweisen. Die Fähigkeit, diese Symptome zu identifizieren und zu interpretieren, ermöglicht es, Defekte zu antizipieren, eine weitere Verschlechterung zu vermeiden und die am besten geeignete Reparaturlösung zu wählen. Dieser Ratgeber beschreibt die wichtigsten Symptome des Hinterachsdifferentials am Ford Edge 2.0 TDCi (Motorcode T9CE 210 PS oder T8CC 180 PS) und deren mechanische Bedeutung.

Wie erkennt man, ob das Hinterachsdifferential Ihres Ford Edge defekt ist?

Die Diagnose eines Hinterachsdifferentials beginnt immer mit dem aufmerksamen Zuhören beim Fahrzeug. Bei einem einwandfreien Ford Edge ist der Allradantrieb geräuschlos: Das i-AWD-System arbeitet transparent, ohne wahrnehmbare Geräusche oder Vibrationen. Jedes ungewöhnliche Geräusch aus dem hinteren Fahrzeugbereich verdient Aufmerksamkeit.

Die Schwierigkeit liegt in der Unterscheidung zwischen den verschiedenen möglichen Quellen: Hinterachsdifferential, Radlager, Auspuff, Fahrwerk. Ein defektes Hinterachsdifferential erzeugt Geräusche, die je nach Geschwindigkeit, Last (Beschleunigung/Verzögerung) und Richtung (Geradeausfahrt/Kurve) variieren. Genau diese Variation ermöglicht die Identifizierung.

Beim europäischen Ford Edge befindet sich das Hinterachsdifferential in einem relativ zugänglichen Hilfsrahmen hinten. Ein Mechaniker kann eine Vordiagnose durchführen, indem er die Hinterräder anhebt und die Antriebswelle manuell dreht, dabei auf jedes Geräusch oder ungewöhnliches Spiel achtet.

Anhaltendes Grollen bei stabiler Geschwindigkeit: Differentiallager

Ein dumpfes, gleichmäßiges Grollen, das oberhalb von 50–60 km/h auftritt und sich mit der Geschwindigkeit verstärkt, ist das klassische Zeichen für verschlissene Differentiallager. Dieses Geräusch ist konstant und verschwindet nicht in Kurven (im Gegensatz zu einem Radlager, das je nach seitlicher Lastübertragung variiert).

Beim Ford Edge sind die Lager des Antriebsritzels als erstes betroffen, da sie die axiale Last des Tellerrad/Ritzel-Eingriffs tragen. Das hohe Drehmoment des 2.0 TDCi Bi-Turbo T9CE-Motors (450 Nm) erhöht die Belastung dieser Lager.

Ein einfacher Test besteht darin, auf der Autobahn bei konstanter Geschwindigkeit (110–130 km/h) zu fahren und das Gaspedal loszulassen: Wenn das Grollen beim Verzögern abnimmt und beim Beschleunigen zurückkommt, sind das Antriebsritzel und seine Lager wahrscheinlich die Ursache. Wenn das Geräusch unabhängig von der Last konstant bleibt, handelt es sich wahrscheinlicher um die Tellerrad-Lager oder die Ausgangswellenlager.

Metallisches Klackern (Clunk) bei Last-/Entlastungsübergängen

Ein trockenes Klackern, das beim Wechsel von Beschleunigung zu Verzögerung (oder umgekehrt) wahrnehmbar ist, deutet auf übermäßiges Spiel im Zahnradsatz des Differentials hin. Dieses Spiel kann am Kegelradpaar (Ritzel/Tellerrad), an den Ausgleichskegelrädern des Differentials oder an den Keilwellenprofilen der Ausgangswellen auftreten.

Dieses Symptom ist besonders im Stadtverkehr wahrnehmbar, beim Anfahren aus dem Stand gefolgt von Bremsmanövern. Ford Edge-Besitzer im Ford-Forum beschreiben ein einzelnes dumpfes Geräusch, als würde jemand einen Schlag unter das Auto geben, der im Bereich des hinteren Fahrzeugbodens spürbar ist.

Ein Klackern, das sich schrittweise verschlimmert, ist ein ernstes Warnsignal: Das mechanische Spiel kann mit der Zeit und den Kilometern nur zunehmen. Wenn die Diagnose ein Zahnflankenspiel außerhalb der Toleranz bestätigt, ist der Austausch des Hinterachsdifferentials die zuverlässigste Lösung.

Ruckartige Vibrationen in langsamen Kurven (AWD-Chatter)

Der AWD-Chatter ist das spezifischste Symptom beim Ford Edge. Er äußert sich durch schnelle, ruckartige Vibrationen, die im Fahrzeugboden und manchmal im Lenkrad spürbar sind, bei Manövern mit niedriger Geschwindigkeit und eingeschlagenen Rädern: Einparken, Wenden, Ausfahrten aus Parkplätzen in engen Kurven.

Dieses Phänomen wird durch die Lamellenkupplung des Hinterachsdifferentials verursacht. In engen Kurven bei niedriger Geschwindigkeit drehen sich die Hinterräder langsamer als die Vorderräder, was einen Drehzahlunterschied erzeugt, den die Kupplung absorbieren muss. Wenn das Fluid kontaminiert oder die Lamellen verschlissen sind, wechselt die Kupplung zwischen Schlupf und Haftung (Stick-Slip-Phänomen) und erzeugt die charakteristischen Vibrationen.

Ford hat diesen Defekt über das technische Bulletin SSM 49769 anerkannt. Der erste Korrekturschritt ist die Neuprogrammierung des AWD-Steuermoduls, gefolgt von einem Differentialölwechsel. In den fortgeschrittensten Fällen löst nur der Austausch des Hinterachsdifferentials das Problem dauerhaft.

Hohes Pfeifgeräusch bei Verzögerung

Ein Pfeifen oder Wimmern, das bei Verzögerung wahrnehmbar ist, insbesondere bei Bergabfahrten, kann auf eine fehlerhafte Einstellung des Kegelradpaars oder einen asymmetrischen Verschleiß der Verzahnung hinweisen. Dieses Geräusch ist seltener als das Lagergrollen, signalisiert aber eine fortgeschrittene Verschlechterung des Zahneingriffs.

Beim Ford Edge kann dieses Symptom auch vom PTU (Power Transfer Unit) stammen, der sich am Getriebeausgang befindet. Der PTU ist ein bekannter Schwachpunkt auf der Ford CD4-Plattform: Seine Kegelräder und sein Pilotlager sind hohen Temperaturen ausgesetzt, insbesondere im Stadtverkehr. Eine präzise Diagnose muss den Ursprung des Geräuschs (PTU vs. Hinterachsdifferential) differenzieren, um die Reparatur korrekt auszurichten.

Hinterachsdifferential oder Radlager: Wie unterscheidet man sie?

Die Verwechslung zwischen einem Geräusch vom Hinterachsdifferential und einem Radlagergeräusch ist häufig. Hier sind die Unterscheidungskriterien:

Im Zweifelsfall kann ein Mechaniker einen Test durchführen, indem er die Hinterräder anhebt und jedes Rad einzeln dreht (Radlagertest), dann die Antriebswelle (Differentialtest). Dieses Verfahren ermöglicht es, die Geräuschquelle mit Sicherheit zu isolieren.

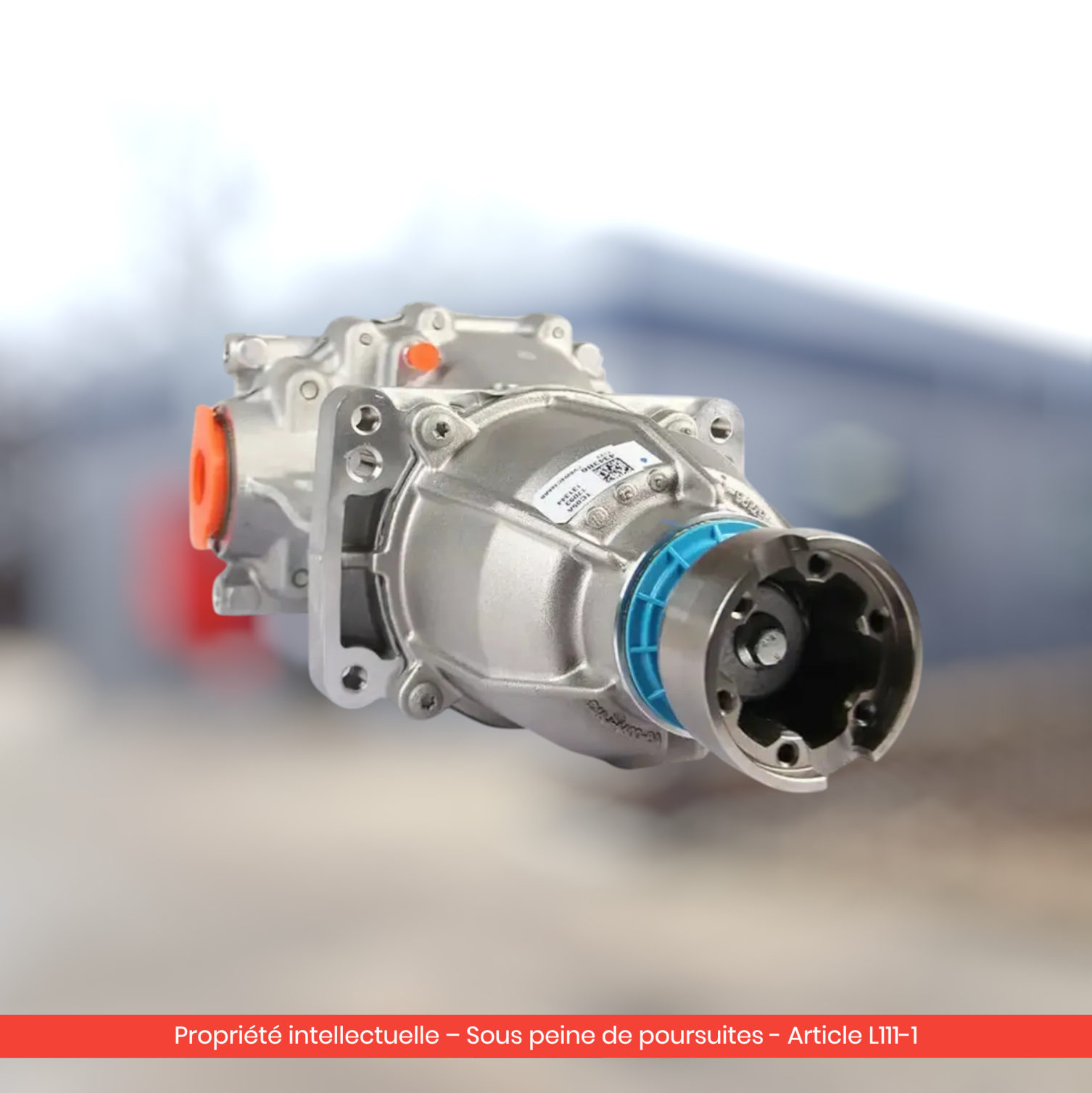

Wenn die Diagnose ein defektes Hinterachsdifferential bestätigt, ist das instandgesetzte Hinterachsdifferential Ford Edge EA1W-4000-AA für 1 490 EUR inkl. MwSt. mit 2 Jahren Garantie bei Autoliva erhältlich. Fordern Sie ein Angebot an.

Für einen vollständigen Überblick konsultieren Sie unseren Ratgeber zum Hinterachsdifferential Ford Edge 2.0 TDCi AWD.

Möchten Sie Defekte vorbeugen? Entdecken Sie unseren Ratgeber Wartung und Differentialölwechsel Hinterachsdifferential Ford Edge AWD.

FAQ

Bedeutet ein Grollen hinten zwingend, dass das Differential defekt ist?

Nicht unbedingt. Ein Grollen kann auch von den Radlagern oder ungleichmäßig verschlissenen Reifen stammen. Der entscheidende Test ist zu prüfen, ob das Geräusch in Kurven variiert: Ein Radlager ändert sich in Kurven, ein Hinterachsdifferential bleibt konstant.

Ist der AWD-Chatter in Kurven gefährlich?

Der AWD-Chatter ist für die unmittelbare Sicherheit an sich nicht gefährlich, er zeigt jedoch eine Verschlechterung der Lamellenkupplung an, die, wenn sie nicht behandelt wird, zu einem vollständigen Ausfall des AWD-Systems führen kann. Es wird empfohlen, das Fahrzeug schnellstmöglich diagnostizieren zu lassen.

Was kostet die Diagnose des Hinterachsdifferentials am Ford Edge?

Eine Diagnose in der Werkstatt kostet in der Regel zwischen 50 und 150 EUR (1 bis 2 Arbeitsstunden). Einige Werkstätten bieten eine kostenlose Diagnose an, wenn die Arbeiten bei ihnen durchgeführt werden.

Haben die Versionen Titanium und Vignale dasselbe Differential?

Ja, das Hinterachsdifferential EA1W-4000-AA ist bei allen Ausstattungsvarianten des europäischen Ford Edge identisch (Trend, Titanium, Sport, ST-Line, Vignale). Nur die Motorisierung (180 PS T8CC oder 210 PS T9CE) kann variieren, aber das Differential bleibt dasselbe.
