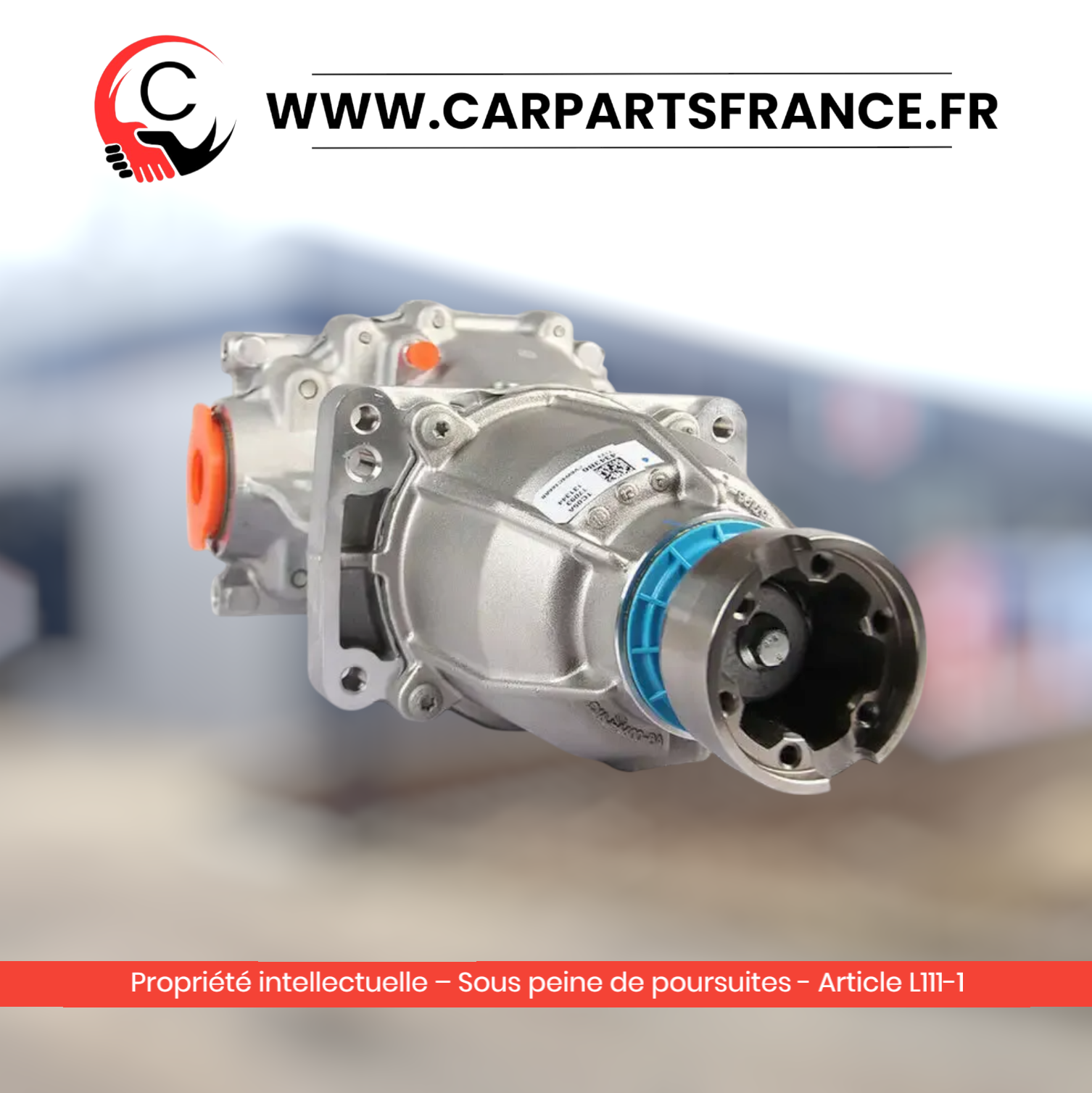

Das Hinterachsdifferential des Ford Edge 2.0 TDCi AWD ist ein zentrales Organ des Allradantriebs, das das Drehmoment über das Differential auf die Hinterräder überträgt. Die OEM-Nummer lautet EA1W-4000-AA (oder EA1W4000AA / 5304881). Dieses Hinterachsdifferential ist ausschließlich in europäischen Ford Edge verbaut, die mit dem 2.0 TDCi Bi-Turbo-Motor mit 210 PS (Motorcode T9CE) oder 180 PS (Motorcode T8CC) ausgestattet sind und zwischen 2015 und 2019 produziert wurden. Ein Defekt am Hinterachsdifferential äußert sich durch Geräusche, Vibrationen oder Ruckeln, die die Fahrsicherheit und den Fahrkomfort beeinträchtigen.
Was ist das Hinterachsdifferential des Ford Edge und wozu dient es?
Das Hinterachsdifferential ist die mechanische Einheit, die zwischen den beiden Hinterrädern des Fahrzeugs sitzt. Seine Hauptaufgabe besteht darin, das vom Antriebsstrang übertragene Drehmoment auf die Hinterräder zu verteilen und ihnen gleichzeitig zu ermöglichen, in Kurven mit unterschiedlichen Geschwindigkeiten zu drehen. Beim Ford Edge AWD verteilt das intelligente Allradantrieb-System (i-AWD) das Drehmoment automatisch zwischen Vorder- und Hinterachse je nach verfügbarer Traktion.
Das Hinterachsdifferential des Ford Edge verwendet eine Achsübersetzung von 4,53, die für europäische Dieselmotorisierungen optimiert ist. Es arbeitet zusammen mit der PTU (Power Transfer Unit) am Ausgang des Powershift-Getriebes, die das Drehmoment auf die hintere Antriebswelle überträgt. Das System ist so konzipiert, dass es transparent arbeitet: Bei normaler Fahrt auf trockener Straße wird der Großteil des Drehmoments an die Vorderräder übertragen, und das Hinterachsdifferential wird nur dann beansprucht, wenn das System einen Traktionsverlust erkennt.
Gut zu wissen: Der europäische Ford Edge ist ausschließlich als AWD-Version mit 6-Gang-Powershift-Automatikgetriebe erhältlich. Im Gegensatz zum amerikanischen Markt, der auch Frontantrieb (FWD) anbietet, sind alle in Europa verkauften Edge-Modelle mit einem Hinterachsdifferential ausgestattet.
Symptome eines defekten Hinterachsdifferentials beim Ford Edge
Ein Hinterachsdifferential am Ende seiner Lebensdauer macht sich durch mehrere progressive Anzeichen bemerkbar, die es wichtig ist, frühzeitig zu erkennen.
Brumm- oder Dröhngeräusch hinten
Das häufigste Symptom ist ein dumpfes, kontinuierliches Geräusch aus dem Heck des Fahrzeugs, das mit zunehmender Geschwindigkeit lauter wird. Dieses Brummen weist in der Regel auf Verschleiß der Differentiallager oder des Kegelradsatzes (Antriebsritzel/Tellerrad) hin. In Ford-Edge-Foren beschreiben viele Besitzer dieses Geräusch als ein Surren, das sich allmählich entwickelt und oberhalb von 60 km/h immer hörbarer wird.
Klackern oder Ruckeln beim Anfahren
Ein wahrnehmbares Clunk oder Thud beim Beschleunigen aus dem Stand, insbesondere in Kurven, ist ein gut dokumentiertes Symptom beim Ford Edge AWD. Dieses Geräusch kommt oft von einem übermäßigen Spiel zwischen den Differentialritzeln oder einer verschlissenen Lamellenkupplung im hinteren Koppler. Das Ford Edge Forum verzeichnet zahlreiche Berichte von Besitzern, die mit diesem Problem konfrontiert sind.
Vibrationen in Kurven bei niedriger Geschwindigkeit (Chatter/Shudder)
Ein Chatter- oder Shudder-Phänomen in Kurven bei niedriger Geschwindigkeit ist ein wiederkehrendes Problem beim Ford Edge AWD. Ford hat das technische Bulletin SSM 49769 veröffentlicht, in dem dieser Defekt bei Modellen von 2019–2021 mit Allradantrieb anerkannt wird. Dieses Phänomen äußert sich durch ruckartige Vibrationen, die beim Rangieren oder in engen Kurven im gesamten Fahrzeug spürbar sind.
Ölverlust am Differential
Ein dunkler Ölfleck unter dem Fahrzeugheck kann auf eine Leckage am Wellendichtring des Antriebsritzels oder an den Ausgangsdichtungen des Differentials hinweisen. Eine unbehandelte Leckage führt zu einem Abfall des Schmiermittelstands, beschleunigt den Verschleiß der internen Komponenten und kann zu einer vollständigen Zerstörung des Differentials führen.
Bekanntes Problem: AWD-Chatter beim Ford Edge
Das Chatter- oder Vibrationsproblem bei langsamen Kurvenfahrten ist weit verbreitet genug, dass Ford ein spezifisches Service-Bulletin herausgegeben hat (SSM 49769). Dieser Defekt betrifft hauptsächlich Ford Edge und Lincoln Nautilus mit Allradantrieb und tritt typischerweise zwischen 80.000 und 150.000 km auf.
Die identifizierte Ursache ist eine Kontamination des Hinterachsdifferential-Fluids, manchmal kombiniert mit Verschleiß der Kupplungsscheiben des AWD-Kopplers. Die von Ford empfohlene Lösung besteht zunächst darin, das AWD-Steuermodul neu zu programmieren und anschließend einen Differentialölwechsel am Hinterachsdifferential durchzuführen. Wenn diese Maßnahmen nicht ausreichen, ist der vollständige Austausch der hinteren Kupplungseinheit oder des Differentials erforderlich.
Achtung: Ignorieren Sie kein Geräusch oder keine Vibration, die vom Hinterachsdifferential ausgeht. Ein versagendes Differential kann bei hoher Geschwindigkeit zum Blockieren der Hinterräder führen, mit potenziell schwerwiegenden Folgen für die Sicherheit.
Welche Fahrzeuge sind betroffen?
Das Hinterachsdifferential mit der OEM-Nummer EA1W-4000-AA ist ausschließlich in Ford Edge der ersten Generation verbaut, die in Europa vermarktet wurden:
| Marke | Modell | Baujahre | Motorisierungen |
|---|---|---|---|
| Ford | Edge (CD539) | 2015–2019 | 2.0 TDCi Bi-Turbo 210 PS (T9CE) — AWD Powershift |
| Ford | Edge (CD539) | 2016–2018 | 2.0 TDCi 180 PS (T8CC) — i-AWD |
Der europäische Ford Edge war in den Ausstattungslinien Trend, Titanium, Sport, ST-Line und Vignale erhältlich, alle mit Allradantrieb.
Gut zu wissen: Der amerikanische Ford Edge verwendet andere Differentialreferenzen (insbesondere K2GW-4000-ED für die 3,5L V6-Versionen). Es ist unbedingt erforderlich, die genaue OEM-Nummer zu prüfen, die auf Ihrem Originaldifferential eingraviert ist, bevor Sie bestellen.
Wie prüfen Sie die Kompatibilität mit Ihrem Fahrzeug?
- OEM-Nummer ablesen am Originaldifferential: Sie ist auf das Differentialgehäuse eingraviert. Die Hauptreferenz lautet EA1W-4000-AA.
- Die VIN mitteilen (sichtbar auf dem Fahrzeugschein, Feld E) an unser technisches Team für eine kostenlose Kompatibilitätsprüfung.
- Den Fahrzeugschein prüfen: Der europäische Ford Edge trägt den Typschlüssel CD539 und den Vermerk 4x4 oder AWD in den Fahrzeugdaten.
Was kostet ein Hinterachsdifferential für den Ford Edge? Preisvergleich
| OEM-Nummer | Format |
|---|---|
| EA1W-4000-AA | Haupt-OEM-Nummer Ford |
| EA1W4000AA | OEM-Nummer ohne Bindestriche |
| 5304881 | Alternative Teilenummer Ford |
Der Austausch des Hinterachsdifferentials ist ein kostspieliger Eingriff. Hier ist ein Vergleich der verfügbaren Lösungen:
| Lösung | Teilepreis | Garantie | Lieferzeit | Vorteile | Nachteile |
|---|---|---|---|---|---|
| Spezialisierte Reparatur | 800 – 1 500 EUR | Variabel | 1–3 Wochen | Modularer Preis je nach Defekt | Nicht immer möglich, unsicheres Ergebnis |
| Gebraucht (Autoverwertung) | 600 – 1 000 EUR | 3 bis 6 Monate | 3–10 Tage | Günstiger Einstiegspreis | Unbekannter Verschleiß, Kilometerstand nicht verifizierbar |
| Instandgesetzt (Autoliva) | 1 490 EUR inkl. MwSt. | 2 Jahre | 48–72 Std. | Auf dem Prüfstand getestet, neue interne Teile | Höhere Investition als Gebrauchtteil |
| Neu vom Hersteller | 2 500 – 3 500 EUR | 2 Jahre | 1–4 Wochen | Neues Originalteil | Sehr hoher Preis, begrenzte Verfügbarkeit |
Montagekosten für den Einbau: Rechnen Sie mit 400 bis 800 EUR je nach Werkstatt (3 bis 5 Arbeitsstunden).
Das beste Preis-Leistungs-Verhältnis: Das von Autoliva angebotene instandgesetzte Hinterachsdifferential Ford Edge EA1W-4000-AA ist vollständig instandgesetzt, auf dem Prüfstand getestet und 2 Jahre garantiert. Zahlbar in 3 × 496,67 EUR ohne Aufpreis. Fordern Sie ein individuelles Angebot an.
Instandgesetztes Hinterachsdifferential: die zuverlässige und wirtschaftliche Lösung
Die Instandsetzung eines Hinterachsdifferentials ist ein rigoroser industrieller Prozess, der das Teil in einen funktionalen Zustand nahe dem Neuzustand zurückversetzt.
Der Instandsetzungsprozess
- Vollständige Demontage des Hinterachsdifferentials und aller internen Komponenten
- Sorgfältige Inspektion jedes Teils: Tellerrad, Antriebsritzel, Ausgleichsräder, Gehäuse, Lager
- Systematischer Austausch der Verschleißteile: Lager, Wellendichtringe, Buchsen, Einstellscheiben
- Wiederzusammenbau mit Einstellung des Zahnflankenspiels gemäß Herstellertoleranzen
- Prüfstandstest zur Validierung der Funktion, Dichtheit und Geräuschfreiheit
Instandgesetzt vs. gebraucht: was ist der Unterschied?
Ein gebrauchtes Hinterachsdifferential stammt aus einem Unfallfahrzeug oder einem Fahrzeug außer Betrieb. Der tatsächliche Kilometerstand ist oft nicht überprüfbar, und der Zustand der internen Komponenten (Lager, Verzahnungen) ist unbekannt. Das Risiko eines erneuten Defekts kurzfristig ist erheblich. Das instandgesetzte Differential hingegen profitiert vom systematischen Austausch der Verschleißteile und einer Qualitätskontrolle am Ausgang, was die von Autoliva gewährte 2-Jahres-Garantie erklärt.
Der Einbau: Was Sie wissen müssen
Hauptschritte des Einbaus
- Fahrzeug anheben und ggf. Auspuff demontieren
- Hintere Antriebswelle trennen
- Kabel und elektrische Stecker des AWD-Moduls lösen
- Hinterachsdifferential komplett ausbauen (hinterer Hilfsrahmen)
- Instandgesetztes Differential einbauen und anschließen
- Mit dem empfohlenen Differentialöl befüllen (75W-140 Synthetik)
- Dichtigkeitskontrolle und Probefahrt
Hinweise nach dem Einbau
Nach dem Austausch wird empfohlen, die ersten 500 Kilometer ohne übermäßige Beanspruchung zu fahren (kein Schleppen, keine sportliche Fahrweise), um das Einlaufen der neuen Lager zu ermöglichen. Ein Kontroll-Differentialölwechsel bei 5 000 km wird empfohlen, um das Fehlen von Metallspänen im Öl zu überprüfen.
Gut zu wissen: Nach dem Austausch des Hinterachsdifferentials Ford Edge EA1W-4000-AA ist keine Neuprogrammierung erforderlich. Das i-AWD-System passt sich automatisch an das neue Bauteil an.
Thematische Ratgeber: Vertiefen Sie das Thema
- Ford Edge 2.0 TDCi AWD: Defekte am Hinterachsdifferential — Eingehende Diagnose der häufigsten Defekte am Hinterachsdifferential des europäischen Diesel-Ford-Edge.
- Symptome Hinterachsdifferential Ford Edge: Geräusch, Vibration, Chatter — Wie Sie jeden Geräuschtyp vom Hinterachsdifferential erkennen und einordnen.
- Wartung und Differentialölwechsel Hinterachsdifferential Ford Edge AWD — Differentialölwechsel-Verfahren, empfohlenes Öl und Intervalle zur Verlängerung der Lebensdauer des Differentials.
- Preis Austausch Hinterachsdifferential Ford Edge: vollständiges Budget — Detaillierter Vergleich aller Lösungen mit Montagekosten.
Diese Ratgeber könnten Sie ebenfalls interessieren
- Hinterachsdifferential Ford Edge / Lincoln Nautilus K2GW4000ED — Vollständiger Ratgeber für die amerikanischen Versionen des Ford Edge mit V6-Motor.
- Hinterachsdifferential Ford Kuga II / Ecosport AWD — Diagnose und Austausch des Hinterachsdifferentials beim Ford Kuga II und Ecosport AWD, die dieselbe CD4-Plattform teilen.

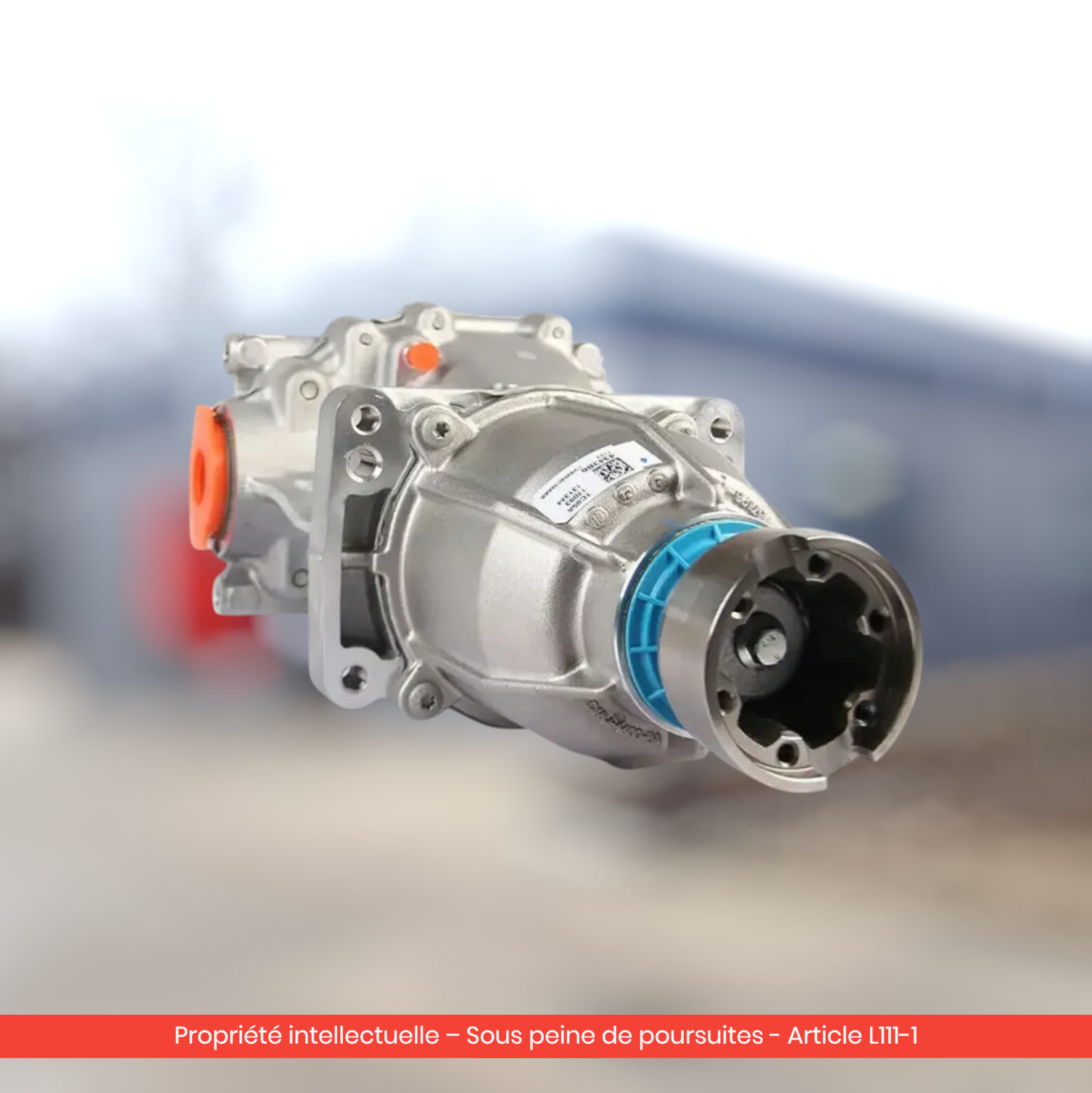

Pont arrière reconditionné Ford Edge EA1W-4000-AA
1490,00 € inkl. MwSt.bzw. 3 Raten à 496,67 € ohne Aufpreis- Geprüft, 24 Monate Garantie
- Lieferung 3-5 Werktage
- Dedizierter Technik-Support
- Sichere Zahlung in 3 Raten ohne Aufpreis
FAQ
Was kostet ein Hinterachsdifferential für den Ford Edge 2.0 TDCi?
Das instandgesetzte Hinterachsdifferential Ford Edge EA1W-4000-AA ist bei Autoliva für 1 490 EUR inkl. MwSt. erhältlich, zahlbar in 3 × 496,67 EUR ohne Aufpreis. Dieser Preis umfasst die vollständige Instandsetzung, den Prüfstandstest und eine 2-Jahres-Garantie.
Welche Garantie gilt für das instandgesetzte Hinterachsdifferential?
Autoliva bietet eine 2-Jahres-Garantie auf das instandgesetzte Hinterachsdifferential Ford Edge EA1W-4000-AA. Diese Garantie deckt alle Instandsetzungs- oder Funktionsmängel bei normalem Gebrauch ab.
Ist das Hinterachsdifferential EA1W-4000-AA mit meinem Ford Edge kompatibel?
Das Differential EA1W-4000-AA ist kompatibel mit allen europäischen Ford Edge (2015–2019) mit 2.0 TDCi AWD-Motor, sowohl in der 180-PS-Version (T8CC) als auch in der 210-PS Bi-Turbo-Version (T9CE). Prüfen Sie die Kompatibilität, indem Sie uns Ihre VIN mitteilen.
Ist nach dem Austausch des Hinterachsdifferentials eine Neuprogrammierung erforderlich?
Nein, eine Neuprogrammierung ist nicht erforderlich. Das Hinterachsdifferential EA1W-4000-AA ist ein mechanisches Bauteil, das keine Software-Anpassung benötigt. Das i-AWD-System des Ford Edge passt sich automatisch an.
Wie lange dauert die Lieferung?
Die Lieferzeit beträgt 48 bis 72 Stunden je nach Verfügbarkeit. Autoliva gewährleistet einen schnellen Versand mit Paketverfolgung.
Mein Ford Edge macht hinten ein Brummgeräusch – liegt es am Differential?
Ein kontinuierliches Brummen aus dem Heck, das mit der Geschwindigkeit lauter wird, ist typischerweise ein Zeichen für verschlissene Differentiallager. Vibrationen in langsamen Kurven (Chatter) deuten eher auf ein Problem mit der Lamellenkupplung des AWD-Kopplers hin. In beiden Fällen wird eine Diagnose in der Werkstatt empfohlen. Kontaktieren Sie uns für einen kostenlosen technischen Rat.
Kann man mit einem lauten Hinterachsdifferential weiterfahren?
Es wird nicht empfohlen, lange mit einem defekten Hinterachsdifferential weiterzufahren. Ein Differential mit verschlissenen Lagern kann sich schnell verschlechtern und in Extremfällen zum Blockieren der Hinterräder führen. Wenn Sie ein ungewöhnliches Geräusch feststellen, lassen Sie das Fahrzeug umgehend diagnostizieren.
