Boîte de transfert Jeep Compass MK et MP : guide PTU complet

Le Jeep Compass existe en deux générations radicalement différentes, et donc deux familles de boîtes de transfert / PTU (Power Transfer Unit). Le Compass MK (2007-2017), basé sur la plateforme Mitsubishi GS, utilise le système Freedom Drive avec une PTU à références japonaises (5273456AB, 3200A014, 3200A067). Le Compass MP (2017+), basé sur la plateforme Fiat Compact (dérivée du Renegade), utilise le système Active Drive ou Active Drive Low (sur Trailhawk) avec des références Mopar récentes (68292767AF, 68570567AB, 68292771AD). Une PTU défaillante chez Car Parts France revient à 1 290 € TTC garantie 2 ans, contre 2 500-2 700 € en concession Mopar.

Compass MK et MP : deux véhicules sous un même nom

Le Jeep Compass commercialisé en France a connu deux générations très distinctes :

• Compass MK / MK74 (2007-2017) : plateforme Mitsubishi GS héritée du Lancer Evolution X. Système Freedom Drive avec embrayage central électronique.
• Compass MP (2017-aujourd'hui) : plateforme Fiat Compact (Small Wide 4×4 architecture) partagée avec le Renegade et le 500X. Système Active Drive (FWD-priorité) ou Active Drive Low (Trailhawk avec gamme courte 20:1).

Ces deux véhicules portent le même nom mais n'ont rien en commun techniquement. Il est crucial d'identifier la génération avant tout achat de pièce — les références ne sont pas interchangeables.

💡 Bon à savoir : Le Compass MK a aussi été vendu sous le nom Jeep Patriot aux États-Unis (même plateforme, même PTU, carrosserie différente). Si vous trouvez une PTU "Jeep Patriot" en occasion, elle peut équiper votre Compass MK — vérifier les références 5273456 ou 3200A014/067.

Compass MK (2007-2017) : Freedom Drive et plateforme Mitsubishi

Caractéristiques techniques

Le Compass MK utilise le système Freedom Drive : un embrayage humide central électrocommandé pouvant envoyer jusqu'à 60 % du couple aux roues arrière lorsque les roues avant patinent (Largus). En usage normal, le véhicule roule majoritairement en traction avant pour réduire la consommation.

Le système se commande au tableau de bord par un bouton 4WD Lock qui force la répartition 50/50 sur sols glissants. Le système de gestion ESP gère la répartition fine du couple via la PTU.

Motorisations en France

• 2.0 CRD 140 ch (origine VW 2.0 TDI) : la plus vendue en France
• 2.2 CRD 136 ch (2WD)
• 2.2 CRD 163 ch (4WD avec Freedom Drive)
• 2.0 essence 154 ch : rare en France

Symptômes de panne PTU sur Compass MK

D'après les retours sur JeepMania et Largus Forum Auto, les défauts récurrents sont :

• Voyant "Service 4WD" allumé en permanence
• 4WD Lock inopérant — bouton enclenché sans effet réel
• Bruit de roulement à vitesse stabilisée
• Fuite d'huile au joint de sortie (point faible classique sur Compass MK)

Apparition typique des symptômes : 80 000 à 150 000 km sur les versions 2.0/2.2 CRD diesel.

Compass MP (2017+) : Active Drive et plateforme Fiat Compact

Caractéristiques techniques

Le Compass MP propose deux variantes du 4WD :

• Active Drive : FWD priorité, jusqu'à 100 % du couple aux roues arrière à la demande, sans gamme courte
• Active Drive Low (Trailhawk uniquement) : ajoute une gamme courte 20:1 pour le franchissement, et un mode Selec-Terrain (Snow / Sand / Mud / Rock)

L'unité PTU est associée à la boîte automatique 9HP48 (948TE) ZF 9 vitesses, ou la 6HP21 selon les motorisations.

Motorisations en France

• 2.0 Multijet II 140 ch : versions Limited et Trailhawk standard
• 2.0 Multijet II 170 ch : versions Trailhawk et Limited
• 1.4 MultiAir essence : versions Sport / Limited 2WD

Symptômes de panne PTU sur Compass MP

Sur My Jeep Compass Forum, un propriétaire de 2019 Jeep Compass à 32 000 miles (≈ 51 000 km) rapporte une fuite importante de PTU par le joint d'origine. Le forum recommande la vidange tous les 60 000 miles (≈ 96 000 km) pour prévenir les fuites.

Sur Caradisiac Forum, un propriétaire de Compass de mars 2018 a vu sa transmission remplacée à seulement 100 000 km — kilométrage faible pour une transmission selon les standards constructeur.

Symptômes typiques :

• Hard shifts entre 2e et 3e
• Claquements en passage 4-5 sur la 9HP48
• Voyant "Service 4WD" ou message au tableau de bord
• Fuites au joint d'entrée (entre boîte de vitesses et PTU)

⚠️ Attention : La 9HP48 (948TE) du Compass MP est documentée par Vehicle Service Pros pour ses problèmes de valve body (corps de vanne). Ces défauts ne concernent pas la PTU directement, mais peuvent s'accompagner d'une casse PTU. Diagnostic au scanner Mopar nécessaire.

Quels véhicules sont concernés ?

Comment vérifier la compatibilité avec votre véhicule ?

1. Lire le numéro VIN (17 caractères) sur la carte grise
2. Identifier la génération : Compass MK = 2007-2017 (carrosserie carrée, allure baroudeuse) / Compass MP = 2017+ (design moderne, calandre moderne)
3. Relever la référence gravée sur la PTU démontée
4. Confirmer le système 4WD : Freedom Drive = MK / Active Drive ou Active Drive Low = MP

Combien coûte une PTU Jeep Compass ? Comparatif des prix

Coût main-d'œuvre : 400 à 700 € selon le garage. Sur Compass MP avec boîte 9HP48, prévoir aussi un diagnostic scanner Mopar pour vérifier que la transmission n'est pas en cause.

💡 Le meilleur rapport qualité/prix : la solution reconditionnée à 1 290 € TTC garantie 2 ans représente le meilleur compromis pour un Compass MK ou MP. Demander un devis personnalisé selon votre VIN.

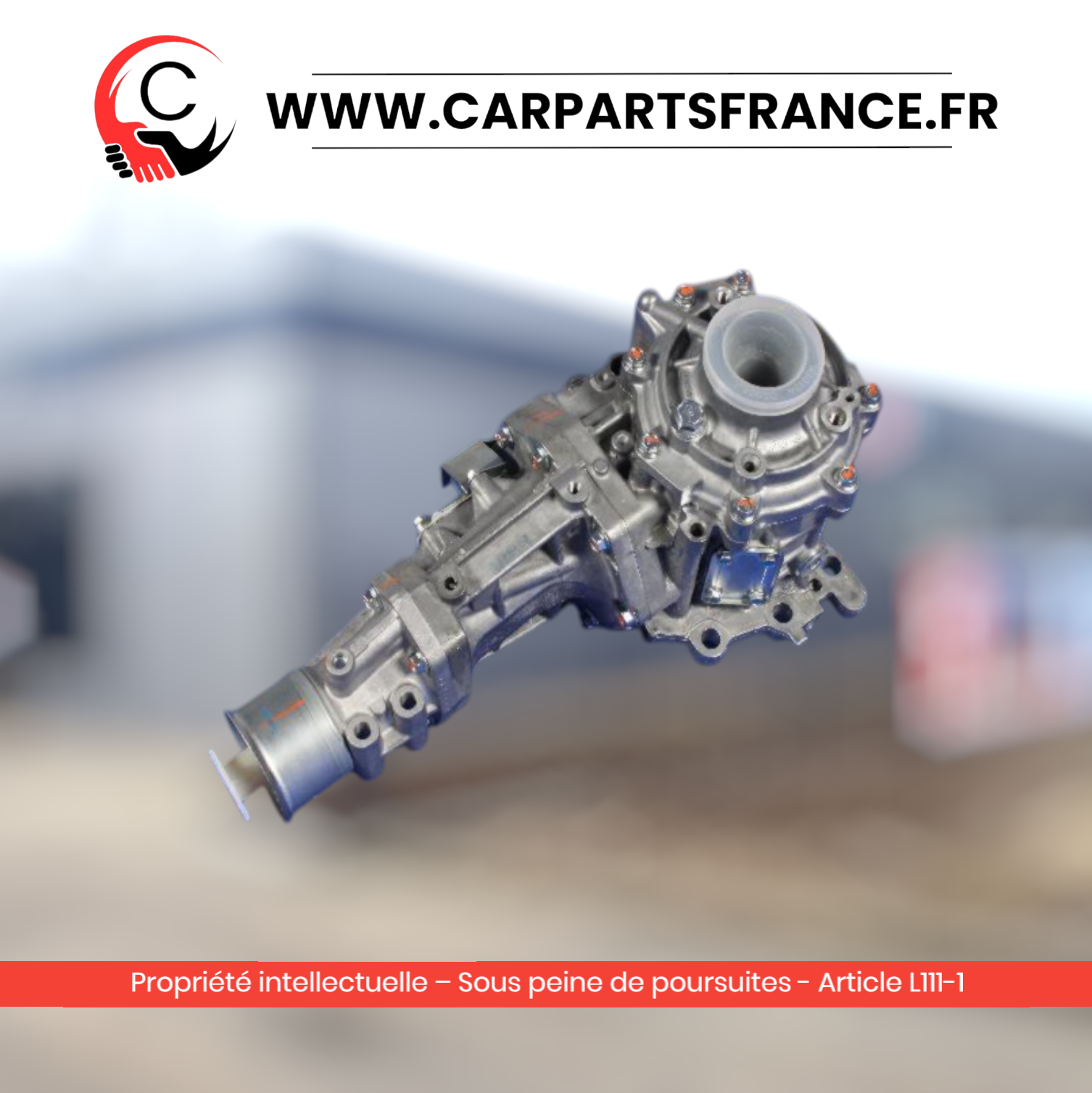

PTU Compass reconditionnée : la solution fiable

La PTU reconditionnée Jeep Compass chez Car Parts France couvre les deux générations MK et MP. Le process inclut le remplacement systématique des joints spi (point de fuite récurrent sur Compass) et du joint torique d'entrée (entre PTU et boîte de vitesses).

Le processus de reconditionnement

1. Démontage complet de la PTU
2. Inspection des roulements à billes, pignons, cannelures
3. Remplacement systématique : joints spi entrée + sortie, joint torique, roulements internes
4. Réassemblage avec couples de serrage Mopar / Mitsubishi
5. Test sur banc d'essai : couple maximal, fuites, bruits
6. Conditionnement dans un emballage anti-choc

Reconditionné vs occasion : pourquoi c'est important

Sur Compass, le défaut majeur est la fuite des joints spi (entrée et sortie). Une PTU d'occasion en provenance d'un Compass à 100 000+ km a forcément ces joints fatigués. Le reconditionné CPF les remplace systématiquement — c'est précisément la différence qui justifie l'écart de prix avec l'occasion.

Le montage : ce qu'il faut savoir

Étapes principales

1. Mise en sécurité du véhicule sur pont élévateur
2. Vidange de l'huile PTU
3. Dépose de l'arbre de transmission arrière
4. Déconnexion du faisceau électrique de l'actuator
5. Dépose de la PTU (4 boulons côté boîte de vitesses)
6. Installation de la PTU reconditionnée avec joint d'entrée neuf
7. Remplissage avec 0,5 à 0,7 L d'huile Mopar PTU
8. Sur Compass MP 2018+ : adaptation au scanner Mopar pour le module TCM
9. Test routier en mode 4WD et 4WD Lock

Conseils post-montage

• Effectuer un rodage doux sur les 500 premiers kilomètres
• Vérifier l'absence de fuite au niveau des joints après 200 km
• Tester l'engagement 4WD Lock au moins une fois pour valider l'actuator
• Sur Trailhawk : tester Active Drive Low (gamme courte) à basse vitesse

💡 Bon à savoir : Sur Compass MP avec boîte 9HP48 (948TE), la transmission est "sealed for life" selon Mopar / Allpar. Mais en cas de remplacement PTU, beaucoup de garages recommandent une vidange préventive de la 9HP48 si le véhicule a plus de 100 000 km — investissement 200-300 € qui prévient les défauts de valve body.

Guides par génération : trouvez la solution pour votre véhicule

• Compass MK / MK74 (2007-2017) : Freedom Drive et solutions — La génération Mitsubishi GS.
• Compass MP (2017+) : Active Drive et Trailhawk — La génération Fiat Compact.
• Compass : symptômes et diagnostic PTU — Tous les signes d'alerte.
• Prix d'un remplacement PTU sur Jeep Compass — Comparatif détaillé toutes solutions.

FAQ

Combien coûte une PTU Compass reconditionnée chez Car Parts France ?

1 290 € TTC chez Car Parts France, garantie 2 ans, livraison 48-72 h. Compatible Compass MK (2007-2017) et Compass MP (2017+). Paiement en 3 fois sans frais via Scalapay.

À quel kilométrage tombe la PTU sur Compass ?

Sur My Jeep Compass Forum, des fuites PTU sont rapportées dès 32 000 miles (≈ 51 000 km) sur certains 2019. Plus typiquement entre 80 000 et 130 000 km sur Compass MK et MP.

Compass MK et Compass MP ont-ils la même PTU ?

Non, ce sont deux véhicules techniquement différents. MK utilise les références japonaises (5273456 / 3200A014). MP utilise les références Mopar récentes (68292767 / 68570567). Pas interchangeables.

Faut-il reprogrammer après remplacement ?

Sur Compass MK : non. Sur Compass MP 2018+ avec Active Drive Low (Trailhawk) : adaptation possible au scanner Mopar pour le module TCM. Vérifier avec le service client.

Quelle huile pour la vidange PTU Compass ?

Mopar préconise une vidange tous les 60 000 miles avec huile spécifique Mopar PTU (référence 68071736AA ou équivalent). Volume 0,5-0,7 L selon le millésime.

Le Compass est-il fiable en 4x4 sérieux ?

Compass MK (Freedom Drive) : adapté à l'usage routier + neige. Compass MP Trailhawk avec Active Drive Low : capable de franchissement réel grâce à la gamme courte 20:1. Les autres versions Compass MP (Active Drive standard) sont plus orientées route.

Peut-on rouler avec une PTU défaillante ?

Le Compass passe en mode 2WD (FWD) lorsque la PTU est désengagée. Roulable, mais avec perte de motricité — déconseillé sur sol mouillé ou neigeux. Faire intervenir rapidement avant aggravation.
