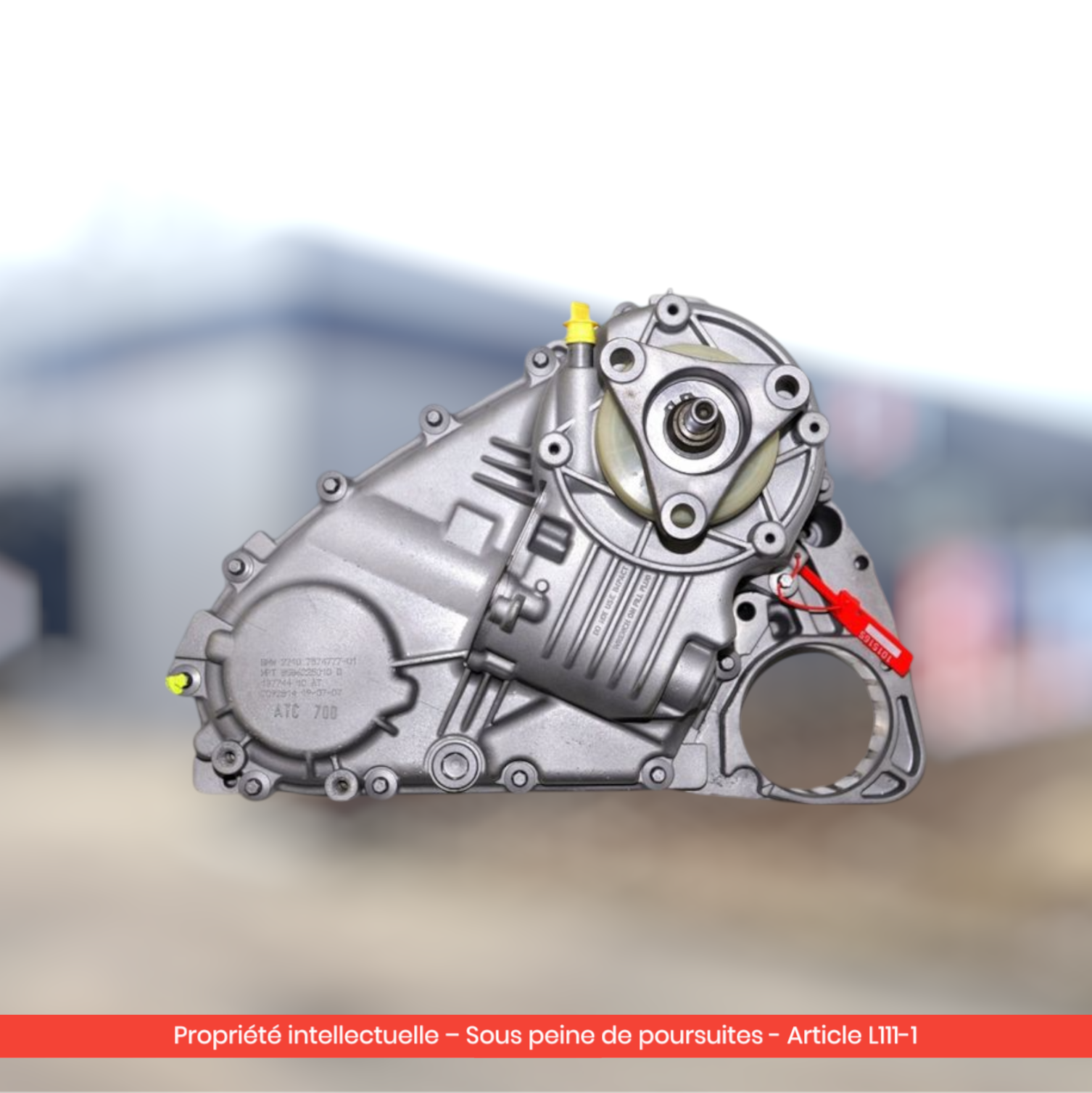

Compass : symptômes et diagnostic PTU

Sur Jeep Compass MK et MP, le diagnostic d'une panne de PTU passe par la lecture des codes défaut OBD, les tests routiers et l'examen visuel des fuites d'huile. Les symptômes diffèrent légèrement entre les deux générations, mais les principes de diagnostic restent les mêmes. Voici la méthode complète pour identifier précisément la panne avant d'engager 1 290 € + main-d'œuvre.

Méthode des 3 tests pour diagnostiquer la PTU Compass

Test 1 : examen visuel sous le véhicule

L'examen sous capot et sous châssis donne souvent 50% du diagnostic :

• Auréole d'huile sous la PTU : joint spi entrée ou sortie (le plus fréquent)
• Goutte à goutte au niveau du bouchon de remplissage : vidange précédente mal faite
• Eau ou boue dans la PTU : Compass utilisé en franchissement
• Soufflet de cardan déchiré : à vérifier en parallèle

Sur Compass MP, l'accès est facilité par la conception Fiat Compact. Sur Compass MK, l'accès demande de retirer la sous-coque.

Test 2 : lecture scanner OBD

Plusieurs codes défaut typiques sur Compass :

Sur Compass MP avec 9HP48, des codes liés au valve body (P0700, P0731-P0736) peuvent accompagner une panne PTU sans être directement liés.

Test 3 : test routier ciblé

Un test routier structuré permet de cerner la panne :

1. Démarrage à froid : si bruit anormal au démarrage qui disparaît à chaud → suspect PTU joints internes
2. Roulage 30 km/h en virage serré (gauche puis droite) : bruit métallique en virage à droite uniquement → embrayage central usé
3. Test 4WD Lock (Compass MK) ou Selec-Terrain Auto (Compass MP) : pas de changement de comportement = actuator HS
4. Test gamme courte (Trailhawk uniquement) : refus ou clignotement prolongé du voyant 4WD → actuator Active Drive Low

Symptômes les plus fréquents par fréquence

#1 Voyant "Service 4WD" allumé en permanence (40% des cas)

Causes possibles classées par probabilité :

• Capteur de position de la PTU (fréquent)
• Actuator d'engagement (fréquent sur MK)
• Module de transmission TCM (rare)
• Faisceau électrique endommagé (rare)

#2 Fuite d'huile sous la PTU (30% des cas)

Joint spi de sortie en première cause. Joint d'entrée (entre boîte de vitesses et PTU) en seconde. Le diagnostic visuel suffit dans 90% des cas.

#3 Bruit en accélération ou virage (15% des cas)

Indicateur d'usure mécanique avancée. Sur Compass MP Trailhawk, ce symptôme apparaît plus tôt à cause de l'usage off-road.

#4 4WD Lock / Selec-Terrain inopérant (10% des cas)

Actuator d'engagement défaillant. Souvent corrigible par remplacement de l'actuator seul (200-350 €) si la PTU mécanique est saine.

#5 Vibrations à vitesse stabilisée (5% des cas)

Rare sur Compass. Plus souvent un problème d'arbre de transmission ou de balourd de roue.

Différencier PTU et 9HP48 sur Compass MP

Sur Compass MP, la boîte 9HP48 (948TE) et la PTU sont deux organes distincts dont les pannes peuvent se confondre :

Règle d'or : si vous avez des hard shifts SANS voyant 4WD ni fuite arrière, c'est la 9HP48 — pas la PTU. Le scanner Mopar permet de trancher définitivement.

💡 Bon à savoir : Le diagnostic en concession Jeep coûte 80-150 €. Beaucoup de garages indépendants équipés d'un scanner Mopar (Wijdiag, AlfaOBD, JScan) le font pour 50-80 €. Investissement très rentable avant de commander une pièce à 1 290 €.

Quand remplacer la PTU complète vs réparer ?

Solution : la PTU reconditionnée avec garantie

Quand le diagnostic confirme un remplacement complet, la PTU reconditionnée Jeep Compass chez Car Parts France à 1 290 € TTC avec garantie 2 ans est la solution la plus rentable.

Pour la vue d'ensemble, le guide complet PTU Compass. Pour les modèles spécifiques : Compass MK / MK74 (2007-2017), Compass MP (2017+). Pour les détails de prix, Prix d'un remplacement PTU sur Compass.

FAQ

Combien coûte un diagnostic PTU en concession Jeep ?

80-150 € en concession. 50-80 € en garage indépendant équipé scanner Mopar (Wijdiag, AlfaOBD, JScan).

Que signifie le code C1440 ?

Code "Service 4WD système" — indique une anomalie au niveau de la PTU ou du calculateur. À diagnostiquer au scanner pour préciser le composant en cause.

Peut-on diagnostiquer une fuite PTU soi-même ?

Oui, examen visuel suffit dans 90% des cas. Auréole d'huile à l'aplomb arrière de la PTU = joint spi de sortie. Aplomb avant = joint d'entrée.

La 9HP48 et la PTU peuvent-elles tomber en même temps ?

Oui, c'est documenté sur Compass MP — un propriétaire a vu transmission complète remplacée à 100 000 km, défauts cumulés.
