Verteilergetriebe-Stellmotor BMW ATC400 / ATC500 / ATC700: xDrive-Leitfaden
Auf den BMW xDrive, die mit Verteilergetrieben ATC400, ATC500 oder ATC700 ausgestattet sind, ist der elektrische Stellmotor (Servomotor) eines der am häufigsten in englischsprachigen Foren (BimmerFest, Xoutpost) dokumentierten Probleme. Typische Symptome: ABS + 4×4 + Bremswarnleuchten gleichzeitig eingeschaltet, Klicken vom Verteilergehäuse, Nachricht "4×4 inaktiv" im Armaturenbrett.
Mit Kosten vom Händler, die mehr als 1 200 € inkl. MwSt. für dieses kleine Teil betragen können, ist der generalüberholte Stellmotor von Car Parts France zu 190 € inkl. MwSt. mit 2 Jahren Garantie eine sehr interessante wirtschaftliche Alternative.
Betrifft BMW-Modelle
ATC400 (BMW xDrive Einstiegsmodell)
- BMW X3 E83 (2003–2010)
- Einige ältere Generationen BMW X5 E53
ATC500 (BMW xDrive Mittelklasse)
- BMW X5 E53 (2003–2006) — 4.4i, 4.8is
- BMW X5 E70 (erste Baujahre 2007–2008)
ATC700 (BMW xDrive Oberklasse)
- BMW X5 E70 (2007–2013)
- BMW X6 E71 (2008–2014)
- BMW X5 F15 (erste Baujahre)
- BMW X6 F16 (erste Baujahre)
Endgültige Kompatibilität validiert durch VIN + Verteilergetriebe-Code auf dem originalen Gehäuse.
So funktioniert der xDrive-Stellmotor

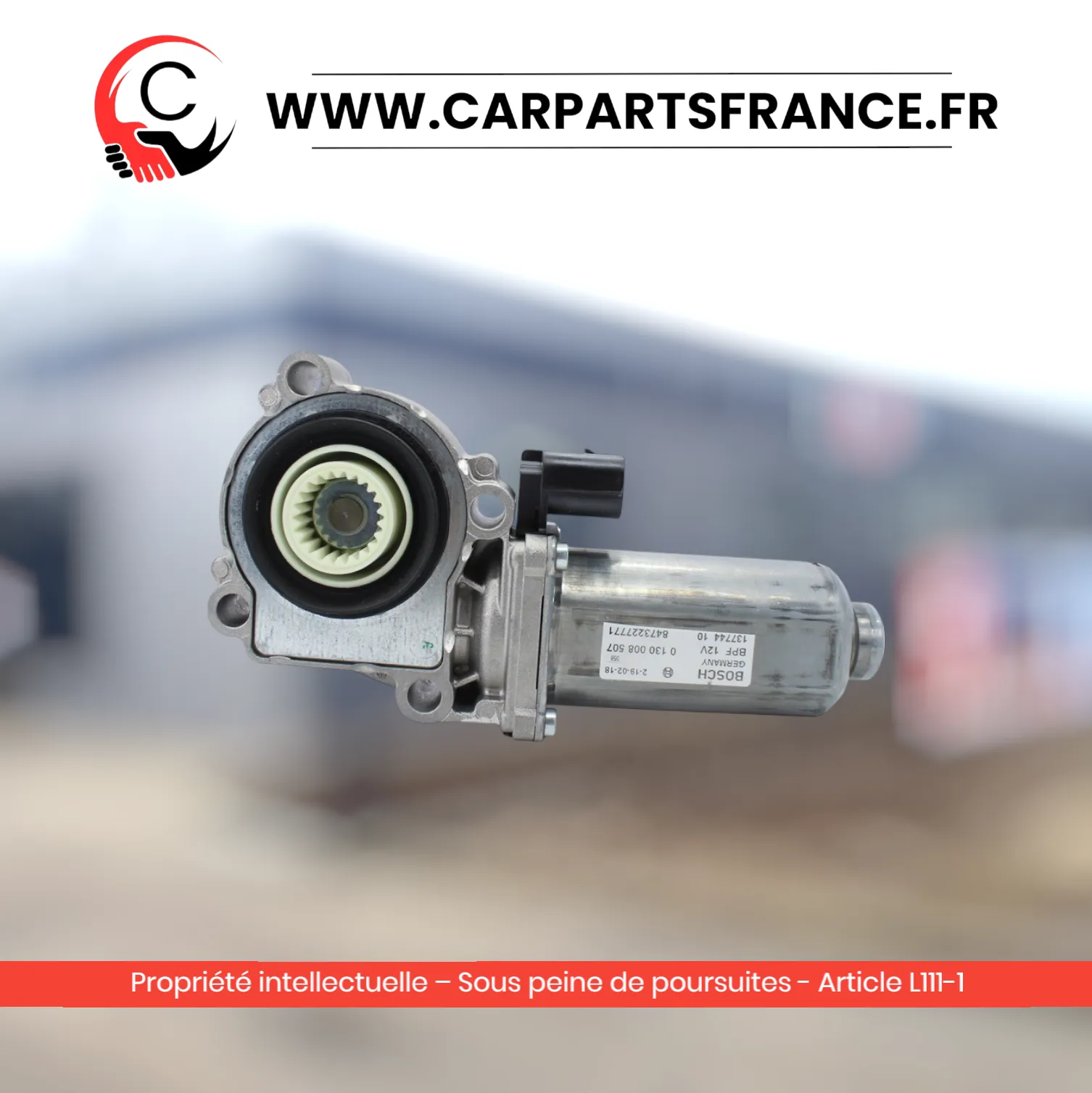

Der ATC-Stellmotor ist ein elektrischer Servomotor, der am Verteilergehäuse montiert ist. Seine Funktion:
- Mechanisches Steuern der Schließung/Öffnung einer Nasskupplung mit Multidisk
- Diese Kupplung verteilt das Drehmoment zwischen Vorder- und Hinterachse
- Bei xDrive variiert die Verteilung in Echtzeit (von 0/100 bis 100/0) je nach gezogener Traktion
Unterschied zum Mercedes G-Klasse Stellmotor (HIGH/LOW): Bei BMW xDrive ändert der Stellmotor nicht den Bereich. Er moduliert kontinuierlich den Druck auf die Kupplung. Es ist eine viel anspruchsvollere Arbeit — weshalb die spezifische Fragilität.
Typische Ausfall-Symptome
Die 3 gleichzeitigen Warnleuchten "Schreckliche Triade" (BimmerFest Forum) sind das Markenzeichen des Stellmotorausfalls:
- ABS-Warnleuchte
- Warnleuchte 4×4 inaktiv
- Bremswarnleuchte
Weitere Symptome:
- Klicken oder Klopfen vom Verteilergehäuse (direkt nach dem Motorabstellen in einigen Fällen)
- Nachricht "4×4 inaktiv" im Armaturenbrett
- Fehlercode DSC 5208: "Versorgung Servomotor" — emblematischer Code
- Ruckeln oder Ruckbewegungen beim Beschleunigen und in Kurven: Kupplung rutscht
- Auto kann 4WD nicht aktivieren: bleibt nur im Hinterradantrieb
Quelle XeMODeX und BimmerFest: die spezifischen Codes für den Stellmotorfehler bei xDrive umfassen 5208-Versorgung Servomotor sowie sekundäre Codes DSC je nach Generation.
Warum fällt dieser Stellmotor aus
Drei Hauptursachen:
1. Mechanischer Verschleiß: die inneren Zahnräder, die aus Kunststoff/Metall bestehen, nutzen sich durch die Tausende von Betätigungszyklen pro Tag ab. Das ist der Grund #1.
2. Überhitzung: wenn das xDrive-System intensiv beansprucht wird (Offroad, Schnee, häufige Starts), überhitzt der Stellmotor und beschleunigt seinen Verschleiß.
3. Unzureichende Schmierung: das interne Fett trocknet nach 80.000–150.000 km, die Zahnräder laufen trocken.
Diagnose in 4 Schritten
Schritt 1 — Diagnose auslesen
Benötigte Werkzeuge: ISTA / INPA / Carly / Foxwell BMW. Fehlschlüsse lesen:
- Modul DSC (ABS / ESP): typischer Fehlercode 5208
- xDrive-Modul
- Sekundärcodes: 5F33, 5F34 usw.
Schritt 2 — Funktionstest im Stillstand
Motor gestartet, Bremsen betätigt. Leicht die motorgetriebenen Bremsen hinten und dann vorne dosieren — Verhalten beobachten. Gesundes xDrive = kein Geräusch. Defekter Stellmotor = Geräusch des drückenden Elektromotors.
Schritt 3 — Physische Inspektion
Demontage des Stellmotors (3 Schrauben am Gehäuse). Sichtprüfung:
- Zustand der inneren Zahnräder (oft Zahnräder gebrochen beim ATC700)
- Präsenz von Spänen im Fett
- Zustand des elektrischen Steckers (häufige Oxidation)
Schritt 4 — Funktionstest auf Prüfstand
Den Stellmotor mit 12V über eine Hilfsbatterie versorgen. Der Motor sollte frei und mit gleichmäßiger Teilung drehen. Jedes Ruckeln oder Blockieren = defektes Teil.
Interventionskosten
BMW-Händler
- Neues Teil: 800–1.100 € inkl. MwSt.
- Arbeitszeit: 1–2 Stunden
- Gesamt: 1.000–1.350 € inkl. MwSt.
Unabhängige Werkstatt + Gebrauchtteil
- Gebrauchtteil: 100–200 € (ohne Garantie, ungewisse Lebensdauer)
- Gesamt: 300–450 €
Generalüberholter Stellmotor Car Parts France
- 190 € inkl. MwSt., Austausch, 2 Jahre Garantie
- Zahnräder gewechselt, neue Dichtungen, Test auf Prüfstand
- Keine Programmierung nötig
- Kompatibel ATC400 / ATC500 / ATC700
Verteilergetriebe-Stellmotor BMW ATC400/500/700 generalüberholt ansehen
Verwandte Artikel
- BMW X5 E53 4.4i / 4.8is — Verteilergetriebe-Stellmotor ATC500
- BMW X3 E83 — Stellmotor ATC400 Symptome
- BMW X5 E70 / X6 E71 — Stellmotor ATC700 Ausfall
- "Schreckliche Triade" auf BMW xDrive: ABS + 4×4 + Bremswarnleuchten
FAQ
Bei welcher Kilometerleistung fällt der xDrive-Stellmotor aus?
Typischerweise 80.000–150.000 km. Früher beim ATC700 aufgrund des höheren Drehmoments.
Fährt mein X5 ohne 4WD, wenn der Stellmotor defekt ist?
Ja, das Fahrzeug schaltet automatisch auf Hinterradantrieb um. Fahren möglich, aber Verlust des aktiven 4×4.
Programmierung nach dem Austausch?
Keine. Es ist ein einfacher Servomotor ohne Codierung.
Wie lange dauert die Montage?
30 Minuten bis 1 Stunde bei einem unabhängigen BMW-Werkstatt. Sehr einfach in der Mechanik.
