Ford Edge 2.0 TDCi AWD: häufige Defekte am Hinterachsdifferential

Der Ford Edge 2.0 TDCi, der in Europa zwischen 2015 und 2019 verkauft wurde, wird ausschließlich mit Allradantrieb AWD angeboten. Diese Architektur, die auf einem Hinterachsdifferential mit der Teilenummer EA1W-4000-AA basiert und mit einer PTU (Power Transfer Unit) am Ausgang des Powershift-Getriebes gekoppelt ist, ist grundsätzlich zuverlässig, weist jedoch klar identifizierte Schwachstellen auf. Hier ist ein Überblick über die häufigsten Defekte am Hinterachsdifferential beim europäischen Ford Edge Diesel.

Ford Edge und Defekt am Hinterachsdifferential: ein wiederkehrendes Problem?

Der Ford Edge teilt seine CD4-Plattform mit dem Ford Kuga II, dem Ford Mondeo und dem Lincoln MKX. Auf dieser Plattform verwendet das AWD-System einen elektronisch gesteuerten Heckkopler mit Lamellenkupplung, der das Drehmoment zwischen Vorder- und Hinterachse verteilt. Genau dieser in das Hinterachsdifferential integrierte Koppler konzentriert die Mehrheit der Probleme.

Auf dem Ford Edge Forum gehören die Diskussionen über Geräusche und Vibrationen am Hinterachsdifferential zu den aktivsten. Das Phänomen betrifft sowohl die 180-PS-Versionen (Motorcode T8CC) als auch die 210-PS-Bi-Turbo-Versionen (Motorcode T9CE), da das Hinterachsdifferential bei beiden Motorisierungen identisch ist.

Das Problem tritt in der Regel zwischen 80.000 und 150.000 km auf, je nach Nutzungsbedingungen. Fahrzeuge, die hauptsächlich im Stadtverkehr mit vielen Rangierfahrten bei niedriger Geschwindigkeit betrieben werden, sind stärker gefährdet, da der AWD-Koppler unter ungünstigen Bedingungen (enge Kurven, Einparken) wiederholt beansprucht wird.

Das technische Bulletin Ford SSM 49769: anerkannter AWD-Chatter

Ford hat das Problem des Chatters (ruckartige Vibrationen) beim Durchfahren von Kurven bei niedriger Geschwindigkeit offiziell anerkannt, indem das Service-Bulletin SSM 49769 veröffentlicht wurde. Dieses technische Dokument, das für Händler bestimmt ist, betrifft speziell den Ford Edge und den Lincoln Nautilus mit Allradantrieb.

Das Bulletin beschreibt das Symptom als Geräusch oder Vibration vom Typ Chatter, Shudder, Grind oder Bind, das beim Rangieren bei niedriger Geschwindigkeit vom Heck des Fahrzeugs ausgeht. Das von Ford empfohlene Korrekturverfahren folgt einem abgestuften Protokoll: zunächst die Neuprogrammierung des AWD-Moduls über das Diagnosewerkzeug, dann der Differentialölwechsel und das Ersetzen des Fluids am Hinterachsdifferential. Wenn das Problem weiterhin besteht, wird der Austausch des Lamellenkupplungspakets empfohlen.

Dieses technische Bulletin ist eine wertvolle Information für Besitzer des Ford Edge, die mit diesem Symptom konfrontiert sind, da es bestätigt, dass das Problem vom Hersteller anerkannt wird und über ein standardisiertes Reparaturverfahren verfügt.

Defekt des AWD-Kopplers: die Lamellenkupplung als Ursache

Der Heckkopler des Ford Edge arbeitet mit einem in ein Ölbad getauchten Reibscheibensatz. Wenn das i-AWD-System einen Bedarf an Hinterradantrieb erkennt, komprimiert ein elektrohydraulischer Stellmotor die Scheiben, um das Drehmoment zu übertragen. Mit der Zeit und den zurückgelegten Kilometern treten verschiedene Arten von Verschleiß auf.

Die Verunreinigung des Fluids ist die erste identifizierte Ursache. Mikroskopische Metallspäne, die durch den normalen Verschleiß der Scheiben entstehen, reichern sich im Öl an und beeinträchtigen die Reibungseigenschaften des Schmiermittels. Das Ergebnis ist ein ruckartiges Verhalten des Kopplers, das als Chatter oder Shudder wahrgenommen wird. In den Ford-Foren berichten Besitzer, dieses Problem vorübergehend durch einen einfachen Differentialölwechsel gelöst zu haben.

Der mechanische Verschleiß der Scheiben stellt die nächste Stufe dar. Wenn die Reibungsbeläge über einen bestimmten Schwellenwert hinaus verschlissen sind, reicht der Ölwechsel nicht mehr aus, und der Austausch des Kupplungspakets – oder sogar des kompletten Differentials – wird notwendig.

Lagerverschleiß: das charakteristische Grollen

Unabhängig vom Koppler sind die internen Lager des Differentials erheblichen mechanischen Belastungen ausgesetzt. Beim Ford Edge beansprucht das Drehmoment von 450 Nm des 2.0 TDCi Bi-Turbo T9CE das Antriebsritzel und seine Differentiallager stark.

Der Lagerverschleiß macht sich durch ein dumpfes, anhaltendes Grollen bemerkbar, das ab 50–60 km/h wahrnehmbar ist und mit der Geschwindigkeit zunimmt. Dieses Geräusch wird oft mit einem Radlagergeräusch verwechselt, unterscheidet sich jedoch durch seinen konstanten Charakter (es variiert nicht in Kurven, im Gegensatz zu einem Radlager). Ein erfahrener Mechaniker kann beide unterscheiden, indem er die Hinterräder anhebt und die Antriebswelle dreht.

Wenn der Lagerverschleiß nicht behoben wird, kann er zu einem übermäßigen Spiel des Antriebsritzels führen und beim Lastwechsel (Beschleunigung/Verzögerung) ein metallisches Klackern (Clunk) verursachen. In diesem Stadium ist der Austausch des kompletten Differentials in der Regel die wirtschaftlichste Lösung.

Differentialöl-Leckage: ein stilles, aber zerstörerisches Problem

Das Hinterachsdifferential des Ford Edge ist mit mehreren Dichtungen ausgestattet: dem Wellendichtring des Antriebsritzels (Eingangsseite), den Wellendichtringen der Abtriebswellen (radseitig) und der Gehäusedichtung. Eine Leckage, auch eine leichte, kann schwerwiegende Folgen haben, wenn sie nicht rechtzeitig erkannt wird.

Der Wellendichtring des Antriebsritzels ist am häufigsten betroffen. Er altert unter dem Einfluss von Wärme und Vibrationen und lässt schließlich Differentialöl austreten. Die Leckage wird oft an einem dunklen Ölfleck unter dem Fahrzeugheck oder bei der Hauptuntersuchung entdeckt.

Ohne Eingriff sinkt der Ölstand allmählich. Die Differentiallager und Zahnräder, die ohne ausreichende Schmierung betrieben werden, verschleißen beschleunigt. Eine über mehrere tausend Kilometer vernachlässigte Leckage kann einen einfachen Dichtungsaustausch (200–400 EUR) in einen kompletten Differentialaustausch verwandeln.

Wann muss das Hinterachsdifferential ausgetauscht werden?

Der Austausch des kompletten Differentials ist in mehreren Fällen erforderlich: interne Lager mit übermäßigem Spiel, beschädigte Kegelradverzahnung (charakteristisches metallisches Geräusch), AWD-Koppler mit Verschleiß jenseits der Reparierbarkeit oder das Zusammentreffen mehrerer Probleme, die eine Teilreparatur unwirtschaftlich machen.

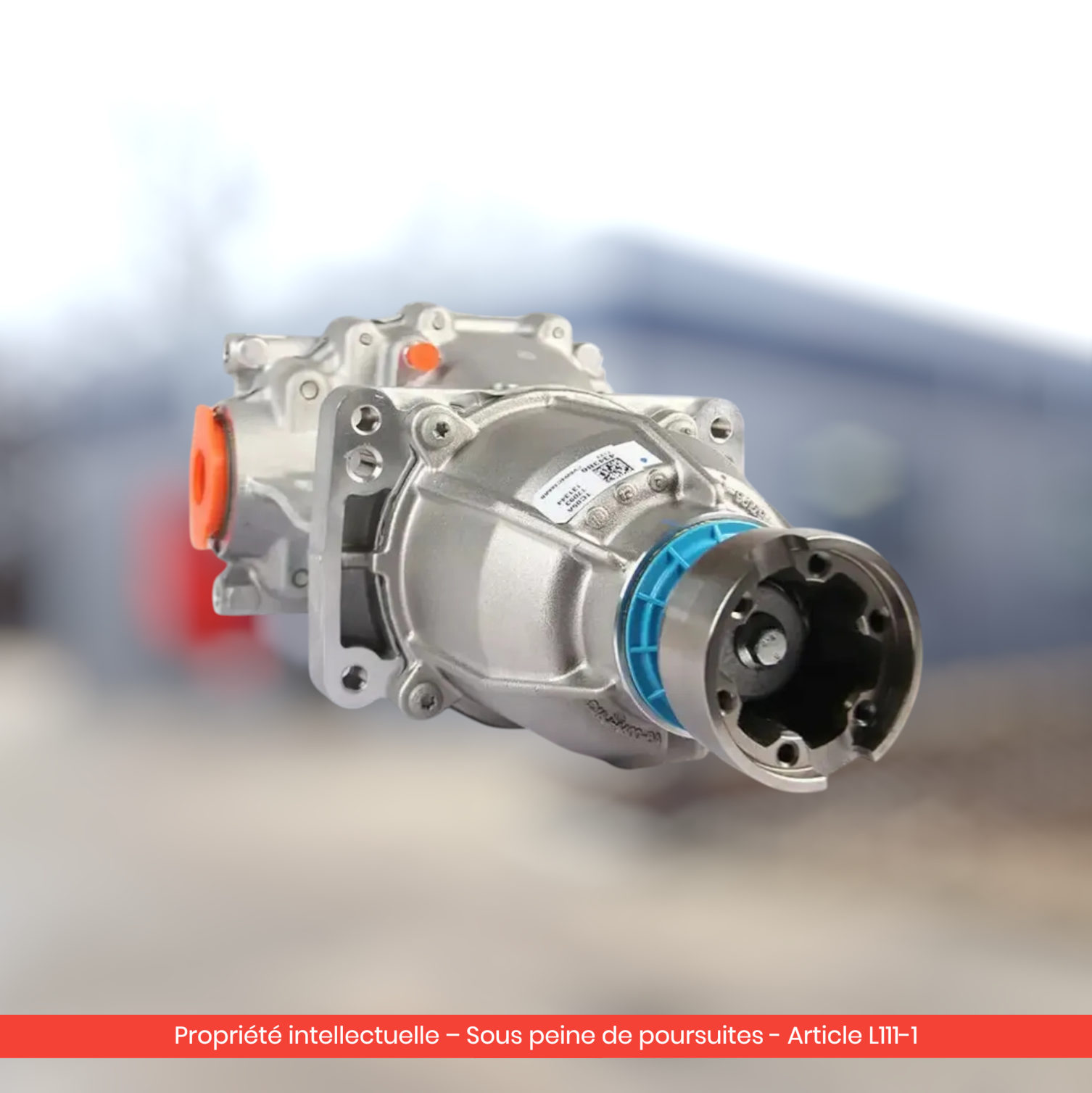

Das von Autoliva angebotene instandgesetzte Hinterachsdifferential Ford Edge EA1W-4000-AA für 1.490 EUR inkl. MwSt. ist eine zuverlässige Alternative zum Neukauf beim Hersteller. Auf dem Prüfstand getestet und 2 Jahre garantiert, wird es einbaufertig in 48–72 Stunden geliefert. Fordern Sie ein Angebot für Ihren Ford Edge an.

Für einen vollständigen Überblick über alle Kompatibilitäten und OEM-Nummern, konsultieren Sie unseren vollständigen Ratgeber zum Hinterachsdifferential Ford Edge 2.0 TDCi AWD.

Zeigt Ihr Ford Edge Symptome von Geräuschen oder Vibrationen? Lesen Sie unseren Ratgeber: Symptome am Hinterachsdifferential Ford Edge: Geräusch, Vibration, Chatter.

FAQ

Bei welchem Kilometerstand geht das Hinterachsdifferential des Ford Edge kaputt?

Probleme am Hinterachsdifferential beim Ford Edge treten in der Regel zwischen 80.000 und 150.000 km auf. Fahrzeuge, die hauptsächlich im Stadtverkehr mit vielen Einparkmanövern genutzt werden, sind aufgrund der intensiven Beanspruchung des AWD-Kopplers früher betroffen.

Wird das Chatter-Problem von Ford anerkannt?

Ja, Ford hat das Service-Bulletin SSM 49769 veröffentlicht, das das Chatter/Shudder-Problem beim Kurvenfahren bei niedriger Geschwindigkeit an Ford Edge und Lincoln Nautilus AWD anerkennt. Das offizielle Verfahren umfasst die Neuprogrammierung des AWD-Moduls und/oder den Austausch des Fluids.

Kann der AWD-Koppler repariert werden, ohne das komplette Differential auszutauschen?

In bestimmten Fällen kann ein Differentialölwechsel mit einem geeigneten Schmiermittel das Chatter-Problem vorübergehend lösen. Wenn die Kupplungsscheiben mechanisch verschlissen sind, ist der Austausch des Pakets theoretisch möglich, aber im Vergleich zum Austausch des kompletten instandgesetzten Differentials selten wirtschaftlich.

Ist der 180-PS-Motor (T8CC) weniger betroffen als der 210-PS-Motor (T9CE)?

Das Hinterachsdifferential EA1W-4000-AA ist bei beiden Motorisierungen identisch. Allerdings beansprucht das höhere Drehmoment des 210-PS-Bi-Turbo (450 Nm vs. 400 Nm) die internen Komponenten des Differentials stärker, was den Verschleiß bei den leistungsstärksten Versionen beschleunigen kann.
