Verteilergetriebe ATC450 BMW X3 F25 / X5 E70 / X6 E71: umfassender Leitfaden

Das Verteilergetriebe ATC450 ist das Herzstück des xDrive-Systems in den BMW X3 F25 (2010-2017), X5 E70 LCI (2010-2013) und X6 E71 (2008-2014). Entwickelt von Magna Powertrain, verteilt es das Drehmoment zwischen der Vorder- und Hinterachse über eine elektronisch gesteuerte Mehrscheiben-Kupplung. Wenn die Warnleuchten 4x4 und ABS aufleuchten, Ruckeln bei niedrigen Geschwindigkeiten, Vibrationen auf der Autobahn auftreten oder eine Meldung „Drivetrain malfunction“ im Kombiinstrument angezeigt wird, haben Sie wahrscheinlich ein erschöpftes Verteilergetriebe ATC450. Dieser umfassende Leitfaden behandelt das gesamte Bauteil – Kette, Mehrscheiben-Kupplung, Gehäuse, Zahnrad – und nicht nur den Aktuator (Servomotor), der ein eigenes Thema darstellt.

Was ist das Verteilergetriebe ATC450 und wozu dient es?

Das Verteilergetriebe (auf Deutsch Verteilergetriebe, abgekürzt VTG) ist ein Gehäuse, das am Ausgang des Getriebes montiert ist. Es erhält das gesamte Motordrehmoment über eine nutenartige Welle und verteilt es dann zwischen der Hinterachse (im Standard) und der Vorderachse (über eine Kette und eine Mehrscheiben-Kupplung). Es ist das mechanische Herzstück des xDrive-Systems, und jede Fehlfunktion führt sofort zu einem Verlust der Allradantrieb-Funktion und zum Aufleuchten der ABS-, DSC- und 4x4-Warnleuchten.

Die ATC450 ist eine Variante der Familie Magna Powertrain AWD-Transfergehäuse, die das ATC400 (BMW X3 E83) ersetzt und ab 2010 in den „Mittelklasse“-BMW-Modellen mit xDrive eingesetzt wird. Im Gegensatz zu dem, was manchmal in einigen Blogs zu lesen ist, ist die ATC450 tatsächlich ein Kettengetriebe (chain-driven), wie von den Ersatzteilanbietern BorgWarner und den AWD.tech-Überholdiagrammen bestätigt wird. Die Kette ist 1,25 Zoll breit und hat 40 Glieder, mit einem blauen oder dunkelgrauen Markierungslink für die Abstimmung. Im Inneren ermöglicht eine elektrischen angetriebene Mehrscheiben-Kupplung (7 Reibscheiben) die ständige Modulation der Drehmomentverteilung: 0/100 im Normalbetrieb (alles hinten), bis zu 50/50 bei Verlust der Haftung, sogar 100 % an der Achse, die noch Grip hat.

Wichtig zu wissen: Die ATC450-Familie wird auf mehreren BMW xDrive-Plattformen verwendet – X3 F25 (alle Motorisierungen außer Hybrid), X5 E70 LCI ab 2010 und X6 E71 alle Motorisierungen ab 2010. Es handelt sich um ein gemeinsames Bauteil, das je nach Motor-Drehmoment und Jahr in verschiedenen BMW-Referenzen erhältlich ist. Die Referenz 27107605344 (hauptsächliche MPN) deckt die meisten Fälle ab, es gibt jedoch etwa zwanzig Varianten (27107609196, 27107619178, 27107627944, 27107635753 usw.).

Die Symptome eines fehlerhaften Verteilergetriebes ATC450

Die Symptome eines müden ATC450 sind charakteristisch und treten normalerweise zwischen 130.000 und 200.000 km auf. Hier sind die vier häufigsten klinischen Bilder.

1. Vibrationen auf der Autobahn und Knacken beim Rangieren

Dies ist das typischste Symptom von innerem Verschleiß. Die Vibration tritt bei stabiler Geschwindigkeit (100-130 km/h) auf, selbst bei neutraler Stellung des Getriebes – ein Zeichen, dass es nicht das Automatikgetriebe ist. Beim Anfahren, mit eingeschlagenen Rädern, hört man ein metallisches Knacken. Im Forum ForumBMW.net berichtet ein Besitzer eines X5 E70 50i von 2011, er habe sein Fahrzeug in der Werkstatt „wegen eines Problems mit Vibrationen auf der Autobahn (selbst bei Neutraleinstellung des Getriebes) und manchmal mit einem Knacken beim Anfahren mit eingeschlagenen Rädern abgestellt. Manchmal hatte ich auch den Eindruck, dass das Getriebe noch immer herunterschaltet, während ich angehalten habe“. BMW stellte ihm einen Kostenvoranschlag für den Austausch von 6.000 € + 4 neue Reifen aus (Quelle: ForumBMW.net — X5 E70 Verteilergetriebe).

2. Ruckeln bei niedriger Geschwindigkeit und Stottern im ersten Gang

Sie fahren rückwärts, lenken um und schalten wieder in den Vorwärtsgang: Die Übertragung „stottert“, zögert, wirkt, als würde sie durchrutschen. Das Gefühl erinnert an ein ABS, das im Leerlauf aktiviert wird. Dies ist ein Zeichen dafür, dass die Reibscheiben der Mehrscheiben-Kupplung mit Metallspänen kontaminiert sind oder dass die Kette über 15-20 mm durchhängt, was den maximal dokumentierten Toleranzwert der ATC450-Reparaturwerkstätten darstellt.

3. Gleichzeitig leuchtende Warnleuchten 4x4, ABS und DSC

Das gelb/rote Trio von Warnleuchten erscheint typischerweise nach einem Kaltstart und verschwindet dann, bevor es immer häufiger zurückkehrt. Es kommt zusammen mit der Meldung „DSC inaktiv“ oder „Fahrwerk: vorsichtig fahren“ auf dem Informationsdisplay. Wenn Sie das Fahrzeug mittels Diagnosegerät (ISTA, Rheingold oder Carly) überprüfen, finden Sie die Fehlercodes 5F3A (internes Verteilergetriebe – interner Defekt), 5463 (Mechanismus fehlerhaft) und manchmal 5462 (übermäßige Kraft des Servomotors). Diese Codes können nur vom Aktuator stammen, aber wenn sie nach dem Austausch des Servomotors bestehen bleiben, ist es das gesamte Verteilergetriebe, das betroffen ist.

4. Ölverlust und niedriger Ölstand

Das ATC450 enthält etwa 0,7 bis 0,8 L spezifisches DTF1-Öl (BMW Referenz 83222409710, Norm Shell TF-0870, SAE 75W GL-4). Wenn Sie zwei kleine Ölspuren unter dem Fahrzeug sehen, die etwa 20 cm voneinander entfernt sind – typischerweise am Entlüftungsstopfen oder an den Wellendichtringen – dann entleert sich das Getriebe. Auf MA-BMW.com beschreibt ein Besitzer eines X5 E53 genau dieses Symptom: „Ich habe zwei kleine Ölspuren am Boden, die etwa 20 cm voneinander entfernt sind […] die Antriebswelle, die zum Vorderachsgetriebe geht, scheint mit Öl bedeckt zu sein“ (Quelle: MA-BMW.com — Problem Verteilergetriebe). Ein längerer Betrieb ohne Öl zerstört die Mehrscheiben-Kupplung innerhalb weniger Tausend Kilometer.

⚠️ Achtung: Wenn Sie weiterhin mit einem fehlerhaften ATC450 fahren, wird das System in den Sicherheitsmodus versetzt (2-Rad-Antrieb hinten), aber die Mehrscheiben-Kupplung reibt weiterhin. Sie riskieren, den inneren Verschleiß zu verschlimmern und eine Reparatur von 1.000 € in einen vollständigen Austausch von 6.000 € in der Werkstatt zu verwandeln.

Bekanntes Problem: Die Kette und die Mehrscheiben-Kupplung, die zwischen 130.000 und 200.000 km versagen

Dies ist der wiederkehrende Defekt der ATC450-Familie, der sowohl in den amerikanischen (BimmerFest, Bimmerpost) als auch in den französischen/europäischen Medien (Forum-Auto, MA-BMW, xseries-forum) dokumentiert ist. Mehrere Ursachen spielen zusammen:

• Nie durchgeführter Ölwechsel: BMW hat das Öl DTF1 lange als „Lebenslanges Fluid“ präsentiert. In der Praxis verliert es seine Eigenschaften bei etwa 80.000 km und wird mit Mikropartikeln aus Metall gesättigt. Ein Getriebe, das bei 300.000 km noch nie gewechselt wurde, muss in der Regel ersetzt werden.
• Durchmesserunterschied zwischen Vorder- und Hinterreifen: Ein Unterschied von nur 2 mm im Profil reicht aus, um ein dauerhaftes Funktionieren der Mehrscheiben-Kupplung zu erfordern, was zu Überhitzung und vorzeitiger Abnutzung führt. Dies ist der Grund, den BMW in den meisten Garantielehnungen angegeben hat.
• Stadtfahrten im Stop-and-Go: Die wiederholten Kupplungsphasen bei niedriger Geschwindigkeit belasten die Reibscheiben stark.
• Abschleppen: Abschleppen mit einem BMW xDrive beschleunigt die Ermüdung von Kette und Kupplung erheblich.

Bei der X5 E70 LCI liegen laut Forum-Rückmeldungen die typischen Defekte zwischen 130.000 und 200.000 km. Bei der X3 F25 treten bereits bei 70.000-80.000 km Fälle auf, insbesondere bei chaotischem Wartungsverlauf oder unpassenden Reifen (Quelle: XBimmers F25 — Geräusch aus dem Verteilergetriebe). Bei der X6 E71 sind die Motorisierungen 4.4 Benzin (xDrive50i N63) und 3.0 Diesel (xDrive40d N57S) besonders betroffen aufgrund ihres hohen Motordrehmoments (bis zu 600 Nm).

Welche Fahrzeuge sind vom ATC450 betroffen?

Wichtig zu wissen: Verwechseln Sie die ATC450 nicht mit der ATC700, die in der ersten Phase X5 E70 (2007-2010) und bestimmten Hochdrehmomentvarianten X5 M / X6 M verbaut ist. Wenn Sie ein X5 E70 vor 2010 haben, sind Sie wahrscheinlich mit ATC700 ausgestattet, nicht mit ATC450. Die Überprüfung kann anhand der auf dem Gehäuse eingravierten BMW-Referenz oder durch die VIN erfolgen.

Wie überprüfen Sie die Kompatibilität mit Ihrem Fahrzeug?

Drei Methoden, um sicherzustellen, dass ein reconditioniertes ATC450 mit Ihrem Fahrzeug kompatibel ist:

1. Erfassung der BMW-Referenz, die auf dem originalen Verteilergetriebe eingraviert ist (Sticker oder Gravur auf dem Aluminiumgehäuse). Sie beginnt mit 271076 gefolgt von 5 Ziffern.
2. Kommunizieren Sie die VIN an einen Techniker von Autoliva: Die Kompatibilität wird innerhalb von 24 Stunden bestätigt.
3. Überprüfen Sie die Zulassungsbescheinigung: Nur die xDrive-Versionen (Feld „4x4“ auf der Zulassungsbescheinigung) sind betroffen. Die sDrive-Versionen (Hinterradantrieb) haben kein Verteilergetriebe.

Tabelle der kompatiblen OEM-Referenzen:

Was kostet ein Verteilergetriebe ATC450? Preisvergleich

Hier ist ein ehrlicher Vergleich der verfügbaren Lösungen, gültig für 2026:

Montagekosten: rechnen Sie mit 350-500 € für die Arbeit in einer unabhängigen Werkstatt, bis zu 800 € in der Werkstatt (4 bis 6 Stunden Arbeit je nach Modell).

Der Austausch ist ohne Kaution: Sie bezahlen den angegebenen Preis, und Sie haben 30 Tage Zeit, um Ihr altes Teil nach der Montage zurückzugeben. Kostenlose Abholung durch unseren Fahrer oder an einer Abgabestelle (Ein individuelles Angebot auf Anfrage).

Reconditioniertes Verteilergetriebe ATC450: die zuverlässige und wirtschaftliche Lösung

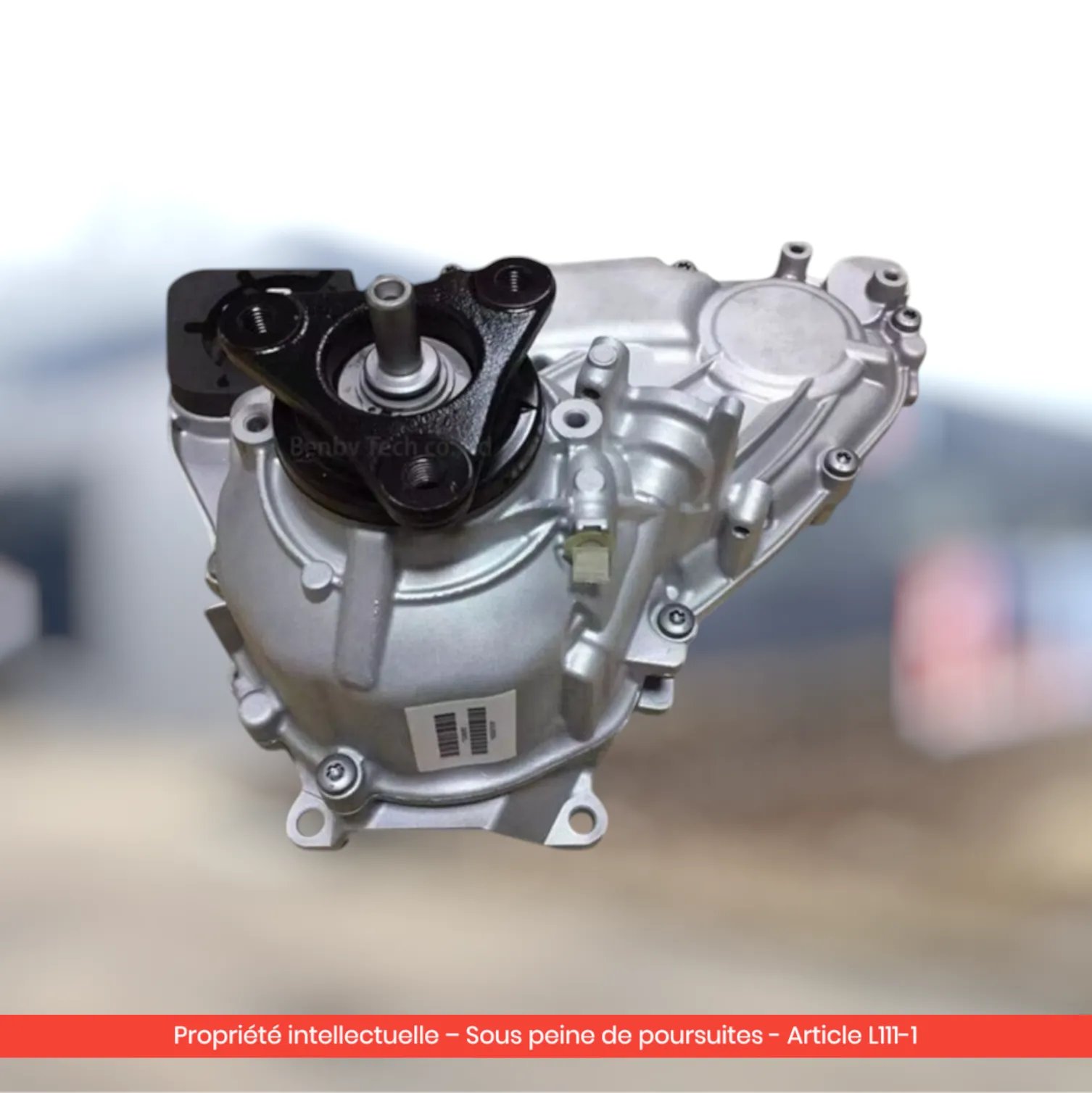

Unser reconditioniertes Verteilergetriebe ATC450 für BMW X3 F25, X5 E70 und X6 E71 ist ein vor Ort überholtes Bauteil, das auf dem Prüfstand getestet wurde und mit einer 2-jährigen Garantie für Teile und Arbeitszeit geliefert wird.

Der Reconditioning-Prozess

1. Komplettdemontage des Gehäuses und visuelle Inspektion (Suche nach Rissen, Wellenverzug, Verschleiß).
2. Messung der Kette: wenn die Durchbiegung mehr als 15 mm beträgt, muss sie durch eine neue BorgWarner-Kette ersetzt werden (1,25" / 40 Glieder).
3. Systematischer Austausch der Reibscheiben der Mehrscheiben-Kupplung (7 Reibung + 7 Stahl), der Wellendichtringe, der Ausgangslager und des Zwischengehäuses bei Verzug.
4. Wiedermontage mit BMW-Momentvorgaben, Reinigung der Ölkanäle, Kontrolle des Spiels.
5. Neue Füllung mit neuem DTF1-Öl (Shell TF0870, 0,8 L).
6. Test auf dem Prüfstand, der progressive Kupplungsphasen simuliert (variabler Drehmomentbereich von 0 bis 600 Nm), Kontrolle auf Leckage, Auslesen der elektrischen Signatur des Servomotors.

Reconditioniert vs. gebraucht: Was ist der wirkliche Unterschied?

Ein gebrauchtes Bauteil stammt von einem verunfallten oder beschädigten Fahrzeug: Man kennt weder die Wartungsgeschichte noch die tatsächliche Kilometerzahl oder den internen Zustand der Kupplung. Sie zahlen im Laden weniger, riskieren aber, innerhalb von 6-12 Monaten alles neu machen zu müssen. Das reconditionierte Bauteil hingegen garantiert Ihnen ein Teil, das mindestens für 100.000 km einsetzbar ist, wenn die umliegende Mechanik gesund ist (passende Reifen, regelkonforme Ölwechsel).

Die Montage: Was Sie wissen sollten

Der Austausch eines ATC450 ist kein Amateurprojekt: Es sind eine Hebebühne, ein Getriebewagenheber und das BMW-Diagnosetool erforderlich, um die xDrive-Anpassungen nach der Montage zurückzusetzen.

Hauptmontageschritte

1. Sicherheit setzen: Fahrzeug auf die Hebebühne, vorherige Entleerung des Verteilergetriebes (Ablassschraube unten am Gehäuse).
2. Austausch der Antriebswellen vorne und hinten (4 Schrauben jeweils, Position für den Zusammenbau markieren).
3. Abnahme des ATC450: 4 Befestigungsschrauben am Automatikgetriebe, mit dem Getriebewagenheber unterstützt (Gewicht des Bauteils: ~25 kg).
4. Einbau des reconditionierten Bauteils: Ausrichtung der Nuten auf der Ausgangswelle des Automatikgetriebes, Anziehen gemäß WIS BMW.
5. Neue Füllung mit DTF1-Öl (~0,8 L).
6. Anpassung über Diagnosegerät (ISTA, Rheingold): Zurücksetzen der VTG-Anpassungen, Neulernen der Servomotorlaufzeit, Löschen der Fehlercodes 5F3A / 5463.

Tipps nach der Montage

• Führen Sie eine gemischte Fahrt von 50 km (Stadt + Autobahn + Feldwege) durch, damit das System die Drehmomentverteilung automatisch kalibrieren kann.
• Überprüfen Sie das Reifenpaar: Ein Unterschied von mehr als 2 mm im Profil zwischen vorne und hinten verkürzt die Lebensdauer des neuen Getriebes um die Hälfte.
• Planen Sie einen Ölwechsel bei 80.000 km: Das Öl DTF1 ist in der Praxis nicht „lebenslang“.

Wichtig zu wissen: Eine Softwareanpassung ist nach jedem Austausch unerlässlich. Andernfalls kann das System alte Verschleißwerte beibehalten und innerhalb weniger Tage neue Fehlercodes auslösen. Wenn Ihre gewöhnliche Werkstatt nicht über ISTA oder Rheingold verfügt, können wir Sie an einen qualifizierten BMW-Partner weitervermitteln.

Leitfäden nach Modell und Thema: Finden Sie die Lösung für Ihr Fahrzeug

• Verteilergetriebe ATC450 BMW X5 E70 — Diagnose der durchhängenden Kette — Fokus auf die Symptome Vibrationen / Knacken / Leckagen beim X5 E70 LCI, typische Kilometerstände bei Defekten und die Diagnoseverfahren für Ketten.
• Verteilergetriebe ATC450 BMW X3 F25 — Symptome nach Motorisierungen — Unterschiede im Verhalten zwischen xDrive20d (N47), xDrive30d (N57), xDrive35i (N55) und xDrive28i (N20).
• ATC450 vs. ATC500 vs. ATC700: technische Unterschiede und Kompatibilität — Technischer Vergleich der drei Magna-Transfergehäuse, die in den BMW xDrive-Modelle der Mittel- und Oberklasse verwendet werden.
• Preis des reconditionierten ATC450-Getriebes vs. Reparatur der Kette: Welches Budget sollten Sie einplanen? — Alle Zahlen: reconditioniert, gebraucht, neu, interne Reparatur, Montagekosten.

Unser Katalog umfasst auch den Aktuator des Verteilergetriebes ATC450, wenn nur der Servomotor betroffen ist, sowie unsere parallel geführten Anleitungen ATC500 X5 E53 und ATC700 X5 E70 erste Phase für andere Generationen.

FAQ

Was kostet ein reconditioniertes Verteilergetriebe ATC450 für BMW X3 F25, X5 E70 oder X6 E71?

Ein reconditioniertes Verteilergetriebe ATC450 von Autoliva kostet 980 € inkl. MwSt., mit 2 Jahren Garantie und Lieferung in 48-72 Stunden. Der Austausch ist ohne Kaution bei der Bestellung: Sie zahlen den angezeigten Preis, und wir holen Ihr altes Teil kostenlos innerhalb von 30 Tagen nach der Montage ab.

Was sind die Symptome eines fehlerhaften ATC450?

Die vier Hauptsymptome sind: Vibrationen auf der Autobahn bei neutralem Getriebe, Knacken beim Rangieren, Ruckeln bei niedriger Geschwindigkeit im Stop-and-Go, gleichzeitig leuchtende Warnleuchten 4x4 + ABS + DSC. Typische Fehlercodes: 5F3A (interner Defekt), 5463 (defekter Mechanismus), 5462 (Servomotor).

Bei welcher Kilometerzahl fällt ein ATC450 aus?

Forum-Rückmeldungen verorten den typischen Ausfall zwischen 130.000 und 200.000 km bei X5 E70 LCI und X6 E71. Bei X3 F25 gibt es bereits Fälle ab 70.000-80.000 km bei unpassenden Reifen oder unregelmäßiger Wartung. Ein regelmäßig gewartetes Getriebe (Öl DTF1 alle 80.000 km) kann 250.000 km überschreiten.

Was ist der Unterschied zwischen dem kompletten ATC450 und nur dem Aktuator?

Der Aktuator ist der Servomotor, der die Reibscheiben presst. Das komplette Getriebe beinhaltet die Kette, Zahnräder, Reibscheiben, Gehäuse und Aktuator. Wenn nur der Servomotor betroffen ist (isolierter Fehlercode 5462), reicht ein Austausch des Aktuators aus. Wenn auch Vibrationen, Ruckeln oder interne Geräusche auftreten, muss das komplette Getriebe ersetzt werden.

Kann man mit einem defekten Verteilergetriebe ATC450 fahren?

Kurzfristig ja (das System wechselt in den Sicherheitsmodus, Sie bleiben im Hinterradantrieb), aber es wird dringend davon abgeraten: Die Mehrscheiben-Kupplung reibt weiterhin unter bestimmten Bedingungen und Sie riskieren, den inneren Verschleiß zu verschlimmern. Dies sollte besonders im Schnee oder auf nassen Flächen vermieden werden, wo Sie den gesamten Vorteil des xDrive und die damit verbundene Stabilität verlieren.

Welches Öl für den Ölwechsel eines ATC450?

Das offizielle BMW-Öl ist DTF1, Referenz 83222409710 (entspricht Shell TF-0870, Norm SAE 75W GL-4). Kapazität: 0,7 bis 0,8 L. Alle Generationen ATC400, ATC450, ATC500 und ATC700 verwenden dasselbe Öl. Denken Sie daran, alle 80.000 km maximal einen Wechsel vorzunehmen, auch wenn BMW es als „lebenslang“ bezeichnet.

Was muss nach dem Austausch eines ATC450-Getriebes programmiert werden?

Nach dem Austausch ist es notwendig, eine VTG-Anpassung über ISTA, Rheingold oder Carly Pro durchzuführen: Zurücksetzen der xDrive-Anpassungen, Neulernen der Servomotorlaufzeit, Löschen der Fehlercodes 5F3A / 5463. Dieser Eingriff dauert 15-30 Minuten und ist unerlässlich, um das Wiederauftreten von Fehlern zu vermeiden. Wenn Ihre gewohnte Werkstatt nicht über das Tool verfügt, können wir Sie an einen qualifizierten Partner verweisen.
