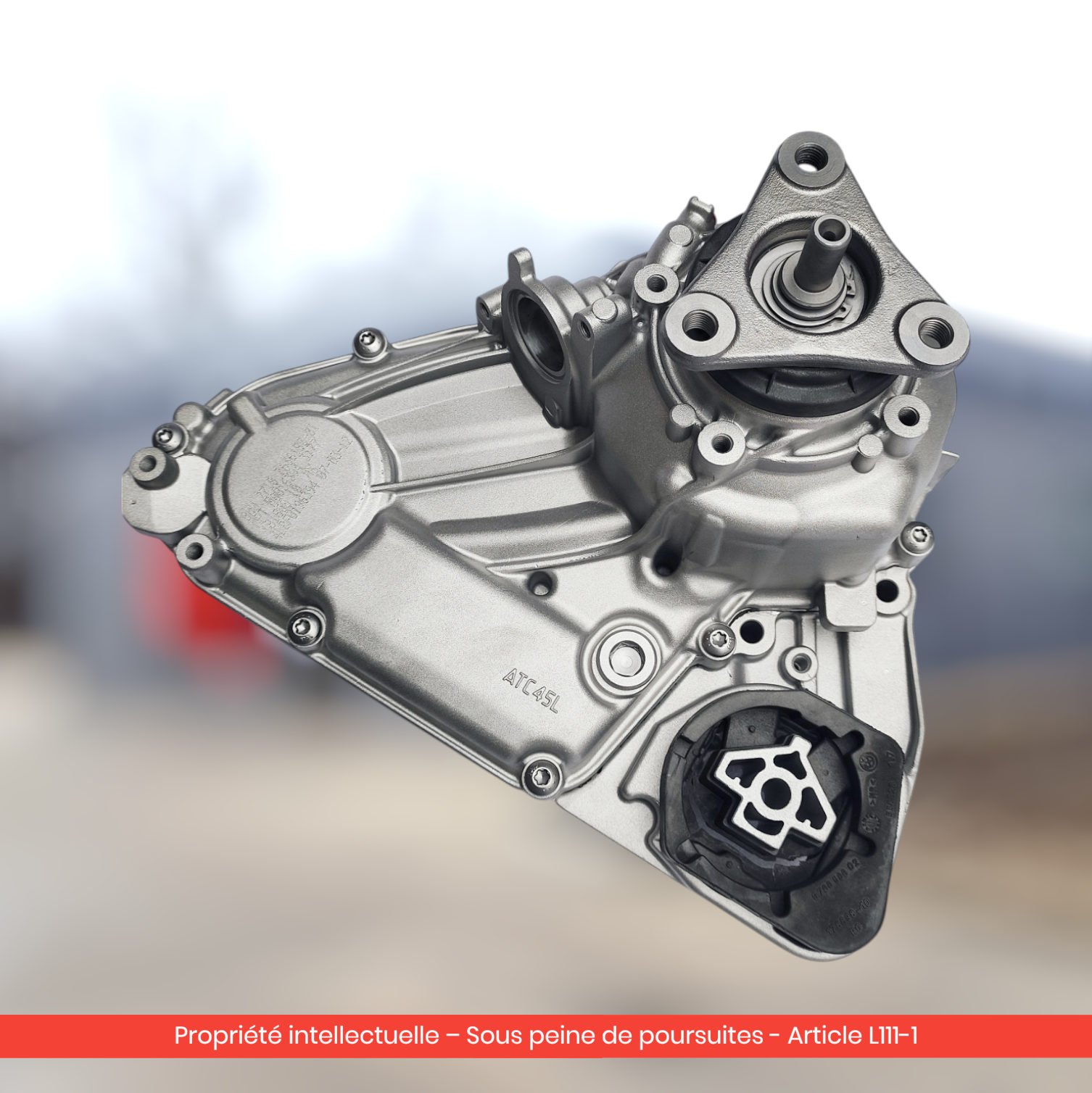

Das Verteilergetriebe ATC45L ist in allen BMW X5 E70 LCI (2009-2013) und X5 F15 (2013-2017) xDrive-Versionen verbaut, vom 6-Zylinder-Diesel N57 (xDrive30d, 35d, 40d, M50d) bis zum 4,4 i V8-Benziner N63 (xDrive50i). Bei diesen leistungsstarken SUVs ist das ATC45L eines der am meisten beanspruchten xDrive-Komponenten — und eines der teuersten in der Fachwerkstatt zu ersetzen. Dieser Leitfaden für den X5 E70 LCI und F15 beleuchtet die Symptome, die am stärksten betroffenen Motorisierungen, typische Fehlercodes und die verfügbaren Lösungen zum Austausch eines defekten Verteilergetriebes ATC45L.
Warum der X5 E70 LCI und F15 das ATC45L so stark belasten
Bevor wir über die Diagnose sprechen, ist es wichtig zu verstehen, warum das ATC45L beim X5 (E70 LCI und F15) mehr leidet als bei anderen xDrive SUVs der Reihe.
Der X5 wiegt zwischen 1.950 und 2.250 kg, je nach Version. Bei den Modellen xDrive40d und M50d (Motorisierungen N57S/N57Z, bis zu 381 PS und 740 Nm Drehmoment) muss das Verteilergetriebe kontinuierlich mehr als 500 Nm Drehmoment verkraften — was nahe an seiner theoretischen Entwurfsgrenze für die „Light“-Version pro Kette liegt. Auch beim N63 4.4i (xDrive50i, 408-450 PS) ist die maximale Leistung in Frankreich auf der Autobahn Routine.
Das Ergebnis: Der Antriebsstrang und die Multischeiben-Kupplungen nutzen sich schneller ab als bei einem X3 F25-Benziner mit niedrigem Kilometerstand. In den französischen BMW-Foren treten die ersten Symptome typischerweise auf:
- Zwischen 140.000 und 180.000 km bei xDrive40d / M50d Diesel
- Zwischen 100.000 und 150.000 km bei xDrive50i N63
- Bereits ab 80.000 km bei X5, die regelmäßig zum Ziehen verwendet werden oder im gewerblichen Einsatz sind
Im ForumBMW.net beschreiben die Besitzer von X5 F15 systematisch dasselbe Szenario: zunächst Ruckeln, dann Vibrationen beim Manövrieren, gefolgt von gleichzeitiger Warnleuchte für xDrive / ABS / DSC. Der emblematischste Fall, dokumentiert im Forum BMW.fr, betrifft einen Besitzer eines 2014er X5 F15, der die Situation gut zusammenfasst: „Nach kleinen Rucklern beim normalen Fahren, habe ich einen Termin bei meinem Mechaniker gemacht. […] Es muss das Verteilergetriebe (ATC 45 L) gewechselt werden, Preis ca. 3700 €. Nachdem ich in vielen Foren nachgeschaut habe, habe ich beschlossen, eine Ölwechsel damit zu machen. […] Für etwa vierzig Euros war alles wieder in Ordnung.“ Ein Zeugenaussage, die genau den kritischen Punkt illustriert: Beim X5 F15 verschwinden 60 bis 70 % der Ruckler nach einem einfachen DTF1-Ölwechsel, vorausgesetzt man handelt, bevor die Kette dauerhaft verformt ist.
Fehlercodes xDrive beim X5 E70 LCI und F15: wie man sie interpretiert
Wenn das ATC45L beim X5 anfängt zu ermüden, registriert das VTG (Verteilergetriebe-Steuergerät) spezifische Fehlercodes. Die häufigsten:
| Code | Bedeutung | Empfohlene Maßnahme |
|---|---|---|
| 4F85 | Multischnellkupplung außerhalb der Toleranz | DTF1-Ölwechsel + Neukalibrierung; falls weiterhin vorhanden → Austausch |
| 4F86 | Anpassung unmöglich — Kupplung abgenutzt | Austausch des Getriebes oder Überholung |
| 4F8A | Fehler beim Lernen des VTG | Kalibrierung ISTA; falls Fehlschlag → Diagnostik Aktuator |
| 4F89 | Fehlerhafte CAN-Bus-Kommunikation VTG | Test des Servomotors 27607643762 |
| 4F8F | Überhitzung der Kupplung | Öl DTF1 inspizieren (Farbe, Partikel) |
Besonders beim X5 F15 30d (N57N) sind die Codes 4F85 + 4F86 gleichzeitig nahezu systematisch über 150.000 km. Ein ISTA-Diagnosetest in der Fachwerkstatt oder ein BMW-kompatibles OBD (ISTA-D, INPA, BimmerLink Pro) genügt, um sie auszulesen.
💡 Wissenswert : Bei X5 F15 LCI (ab 2015) hat das Verteilergetriebe keinen Ablaufstopfen mehr — nur einen Füllstopfen an der Oberseite. Der Ölwechsel muss zwingend durch Absaugung über den oberen Stopfen erfolgen. Eine manuelle Vakuumpumpe (z.B. Mityvac) und ein flexibler Schlauch von 6 mm sollten bereitstehen, bevor Sie mit dem Vorgang beginnen.
Welche Motorisierungen des X5 sind am stärksten vom ATC45L-Defekt betroffen?
Alle xDrive-Versionen des X5 E70 LCI und F15 sind mit dem ATC45L ausgestattet, aber einige Motorisierungen verursachen mehr Probleme als andere. Hier ist die Rangliste basierend auf der beobachteten Zuverlässigkeit in den Foren:
| Motorisierung | Motorcode | Drehmoment | Verwundbarkeit ATC45L |
|---|---|---|---|
| xDrive25d (X5 F15) | N47S1 | 450 Nm | Moderat — 2.0d-Motor wenig beansprucht |
| xDrive30d (X5 F15) | N57N | 560 Nm | Hoch — hohe Kilometerleistung Taxi/Firma |
| xDrive35d (X5 F15) | N57Z | 630 Nm | Hoch — hohes Drehmoment, ATC unter Druck |
| xDrive40d (X5 E70 LCI / F15) | N57S | 600-630 Nm | Sehr hoch — Königsmotorisierung + hohe km |
| M50d (X5 F15) | N57X | 740 Nm | Kritisch — Drehmoment an der Grenze des ATC45L Light |
| xDrive35i | N55 | 400 Nm | Moderat — begrenztes Drehmoment |
| xDrive50i | N63 | 600-650 Nm | Hoch — Benzin V8, brutale Beschleunigungen |
Der M50d (X5 F15) ist der kritischste Fall: Der Tri-Turbo-Diesel erzeugt 740 Nm Drehmoment aus dem ZF 8HP-Getriebe, was die Nennwerte des ATC45L „Light“ überschreitet. Die Forenberichte bestätigen Ausfälle bereits ab 90.000-110.000 km bei diesem Motor, im Vergleich zu durchschnittlich 150.000 km bei xDrive30d. Darüber hinaus hat BMW eine verstärkte Variante des Verteilergetriebes für die M50d und M50i herausgebracht (Referenz 27108643151), die nicht mit der Standardversion verwechselt werden darf.
Was kostet ein Verteilergetriebe ATC45L für X5 E70 LCI oder F15? Verfügbare Optionen
Hier sind die Preisbereiche, die auf dem französischen Markt für einen X5 E70 LCI oder F15 je nach gewählter Lösung festgestellt wurden. Die Preise beinhalten das Bauteil, jedoch nicht die Arbeitskosten.
| Lösung | Teilepreis | Garantie | Bearbeitungszeit | Kommentar |
|---|---|---|---|---|
| Präventiver DTF1-Ölwechsel | 80-150 € | Keine | 1-2 h | Behebt 60-70 % der Ruckler, wenn rechtzeitig |
| Spezialisierte Reparatur | 1.000-1.500 € | Variabel | 1-3 Wochen | Je nach Zustand der Kette und Scheiben, nicht immer möglich |
| Gebrauchtteil (Kilometerstand unbekannt) | 500-700 € | 3-6 Monate | 3-7 Tage | Hohes Risiko bei F15, schwache Nachverfolgbarkeit |
| Generalüberholt Autoliva | 1.390 € inkl. MwSt. | 2 Jahre | 48-72 h | Neue Kette + Disketten + Aktuator, Prüfstand getestet |
| BMW Fachbetrieb (Austausch) | 3.200-3.700 € | 2 Jahre | 1-3 Wochen | Zeuge ST22100 auf Forum-BMW.fr: „Preis ca. 3700 €“ |
| BMW Fachbetrieb (neu) | 4.200-5.800 € | 2 Jahre | 2-4 Wochen | Selten gerechtfertigt bei Fahrzeugen mit > 100.000 km |
Zusätzlich kommen die Arbeitskosten hinzu: 400-600 € in einer unabhängigen BMW-Werkstatt, 800-1.100 € in einer Fachwerkstatt (inkl. ISTA-Kalibrierung). Für einen X5 F15 xDrive30d mit 160.000 km beträgt das Gesamtbudget für Bauteil + Montage + Öl + Kalibrierung typischerweise:
- Lösung Autoliva: 1.390 € + 500 € Arbeitskosten ≈ 1.890 € inkl. MwSt.
- Lösung BMW Fachbetrieb: 3.500 € + 1.000 € Arbeitskosten ≈ 4.500 € inkl. MwSt.
Die Einsparung mit einem generalüberholten Verteilergetriebe ATC45L von Autoliva beträgt 2.500 bis 2.800 € beim X5 F15 — ein gewichtiges Argument, wenn das Fahrzeug selbst 18-25.000 € auf dem Markt wert ist.
💡 Das beste Preis-Leistungs-Verhältnis: Bei einem X5 F15 30d oder 40d mit über 130.000 km ist die generalüberholte Version die rationalste Wahl. Fordern Sie Ihr individuelles Angebot an, das die Arbeitskosten in Ihrer Region einbezieht.
Diagnose ATC45L beim X5: Die bewährte Forum-Methode
Erfahrene X5-Besitzer in den BMW-Foren haben ein 3-Schritte-Diagnoseverfahren entwickelt, bevor sie einen Austausch in Erwägung ziehen.
Schritt 1: Test des Absteckens des Aktuators
Bei X5 E70 LCI die CAN-Stecker des Servomotors 27607643762 abziehen (4 Torx-Schrauben, 5 min) und einen Testfahrt durchführen. Wenn alle Geräusche und Ruckler verschwinden und das Auto normal im Heckantrieb fährt, stammt der Fehler tatsächlich vom ATC45L (Kette, Kupplung oder Aktuator) und nicht von einem Vorderachsdifferential oder einer Antriebswelle. Das ist der Trick, den ein Besitzer im MA-BMW.com dokumentiert: „das Getriebe kann abgekoppelt werden und wenn es abgekoppelt ist, gibt es kein Geräusch mehr.“ Achtung: Längere Fahrten ohne 4x4 bei einem Fahrzeug, das nicht dafür vorgesehen ist, sind nicht empfehlenswert.
Schritt 2: DTF1-Ölwechsel und Beobachtung
Wenn die ATC45L-Diagnose bestätigt wird, den DTF1-Ölwechsel (0,8 l BMW Öl 83 22 2 409 710) vor jeglichem anderen Austausch durchführen. Das gebrauchte Öl liefert wertvolle Hinweise:
- Schwarzes Öl mit glänzender Ablagerung = metallische Späne → abgenutzte Kupplung, Austausch erforderlich
- Braunes Öl mit feinen Partikeln = normale Abnutzung → Ölwechsel reicht aus
- Sehr dunkles Öl, verbrannter Geruch = Überhitzung der Kupplung → Austausch
Schritt 3: VTG-Kalibrierung über ISTA
Nach jedem Eingriff (Ölwechsel oder Austausch) ist die VTG-Kalibrierung über das ISTA-Gerät obligatorisch. Ohne diese wird der Rechner die alten Anpassungen beibehalten und die Ruckler treten wieder innerhalb von 100-200 km auf. Rechnen Sie mit 60-100 € in einer unabhängigen Werkstatt mit Ausrüstung.
X5 E70 LCI vs. X5 F15: Welche Unterschiede gibt es beim ATC45L?
Obwohl beide Generationen dieselbe ATC45L-Basis (Kette + Aktuator 27607643762) verwenden, gibt es einige bemerkenswerte Unterschiede:
| Kriterium | X5 E70 LCI (2009-2013) | X5 F15 (2013-2017) |
|---|---|---|
| Ölablassstopfen | Vorhanden (Schraube 8 mm) | Ab 2015 nicht mehr vorhanden — nur über Saugung |
| Haupt-OEM-Nummer | 27107643758 | 27107649182 / 27108643151 |
| Assoziiertes Getriebe | ZF 6HP26 (vor LCI) / 8HP (LCI) | Nur ZF 8HP |
| Kalibrierung nach Montage | ISTA P / ISTA-D | Nur ISTA-D |
Beim X5 F15 nach 2015 ist das Fehlen des Ölablassstopfens eine echte technische Einschränkung. Wie ein Besitzer auf MA-BMW.com zusammenfasst: „Beim F25 [und F15] hat das Verteilergetriebe keine Ablassschraube mehr, nur eine Füll- und Niveau-Schraube“. Die Konsequenz: Es ist eine Vakuumpumpe erforderlich, um das gebrauchte Öl über die Oberseite abzusaugen, und es ist schwieriger, die Späne, die sich am Boden des Gehäuses abgesetzt haben, zu entfernen.
Für eine Übersicht aller Kompatibilitäten, OEM-Referenzen und Verfahren konsultieren Sie bitte unseren komplette Leitfaden zum Verteilergetriebe ATC45L BMW X3 X4 X5 X6.
Wenn Ihr Fahrzeug ein X3 F25 oder X4 F26 ist, wird der spezifische Leitfaden über die Symptome ATC45L bei X3 F25 / X4 F26 nach Motorisierung relevanter sein — die Motorisierungen N47/B47/N20 verhalten sich anders als die hochbelasteten X5-Diesel.
Für weitere Informationen zur präventiven Wartung und dem spezifischen Ölwechselverfahren für die F15/F25 ohne Stopfen lesen Sie unseren Leitfaden zum Ölwechsel ATC45L: DTF1-Absaugverfahren. Für einen detaillierten Vergleich der Alternativen mit Gesamtkosten siehe Preise Verteilergetriebe ATC45L: generalüberholt vs. Reparatur vs. gebraucht. Wenn Ihre BMW mit der Vorgängerversion (mit Zwischenrädern) ausgestattet ist, ist der Leitfaden ATC450 BMW X5 E70: Diagnose der gedehnten Kette besser geeignet.
Verteilergetriebe BMW ATC45L generalüberholt für X3 X4 X5 X6
1390,00 € inkl. MwSt.- Liefertermin je nach Verfügbarkeit
- Dedizierter Technik-Support
- Sichere Zahlung
FAQ
Welches Verteilergetriebe für meinen BMW X5 F15 xDrive40d?
Der X5 F15 xDrive40d (N57S, 2013-2017) ist mit dem Verteilergetriebe ATC45L Referenz 27107643758, 27107649182 oder 27108643151 je nach Baujahr ausgestattet. Die generalüberholte Version von Autoliva ist mit all diesen Nummern kompatibel — systematische Überprüfung nach OEM-Referenz vor dem Versand.
Was kostet ein ATC45L für X5 E70 LCI oder F15 beim BMW-Händler?
Bei BMW Fachbetrieben kostet der Austauschstandard eines ATC45L typischerweise 3.200-3.700 € nur für das Bauteil, ohne Arbeitskosten und Kalibrierung. Mit Montage überschreitet das Angebot leicht 4.500 € inkl. MwSt. Die generalüberholte Version von Autoliva kostet 1.390 € mit einer 2-jährigen Garantie, was eine Einsparung von mindestens 2.500 € bedeutet.
Mein X5 F15 ruckelt bei niedriger Geschwindigkeit: Muss das Getriebe ersetzt werden?
Nicht unbedingt. Bei X5 F15 verschwinden 60 bis 70 % der Ruckler nach einem einfachen DTF1-Ölwechsel (80-150 € in der Werkstatt). Es muss frühzeitig eingegriffen werden: Wenn gewartet wird, bis die Kette verformt ist, kann nur ein vollständiger Austausch das Problem lösen. Warnleuchten für xDrive + ABS + DSC gleichzeitig = Austausch notwendig.
Ist der X5 M50d anfälliger für das ATC45L-Defekt als andere?
Ja. Der Tri-Turbo N57X des M50d liefert 740 Nm, am Limit der Spezifikationen des ATC45L Light. Fehler treten bereits ab 90.000-110.000 km auf, im Vergleich zu 150.000+ km beim xDrive30d. BMW hat eine verstärkte Variante (Ref. 27108643151) herausgebracht — überprüfen Sie die Referenz am alten Bauteil vor der Bestellung.
Muss die VTG-ISTA-Kalibrierung nach dem Einbau eines neuen ATC45L beim X5 erfolgen?
Ja, das ist obligatorisch. Ohne die VTG-Kalibrierung (Service functions → Drive → Transfer box VTG → Calibration auf ISTA) behält der xDrive-Rechner die alten Anpassungen bei und die Ruckler treten nach 100-200 km wieder auf. Rechnen Sie mit 60-100 € in einer mit ISTA ausgestatteten Werkstatt, inklusive im Angebot von Autoliva, falls bestellt mit Partner-Montage.
