Verteilergetriebe BMW ATC45L X3 X4 X5 X6: Umfassender Leitfaden 2026

Das BMW Verteilergetriebe ATC45L ist das zentrale Element des xDrive-Systems in der zweiten Generation der SUVs der Marke, von X3 F25 (2010-2017) über X4 F26 (2014-2018), bis hin zu X5 E70 LCI (2009-2013), X5 F15 (2013-2017) und deren Ableger X6. Der direkte Nachfolger des ATC450 zeichnet sich durch einen Kettenantrieb (statt Zwischenräder) aus und stattet Motorisierungen von 2.0d N47/B47 bis zu 4.4 i N63 aus, einschließlich der Sechszylinder-Diesel N57 (xDrive30d, xDrive35d, xDrive40d, M50d). Dieser umfassende Leitfaden behandelt die Funktionsweise, typische Defekte je Modell, OEM-Nummern, den Preis eines generalüberholten ATC45L-Verteilergetriebes sowie die Ersatzoptionen für BMW X3, X4, X5 und X6.

Was ist ein ATC45L-Verteilergetriebe und wozu dient es?

Das Verteilergetriebe distribuiert das Motordrehmoment zwischen der Vorder- und der Hinterachse in Fahrzeugen mit Allradantrieb. In der xDrive-Reihe von BMW befindet es sich direkt hinter dem ZF 8HP-Getriebe und erhält die gesamte Leistung, um sie an die beiden Differentiale zu verteilen.

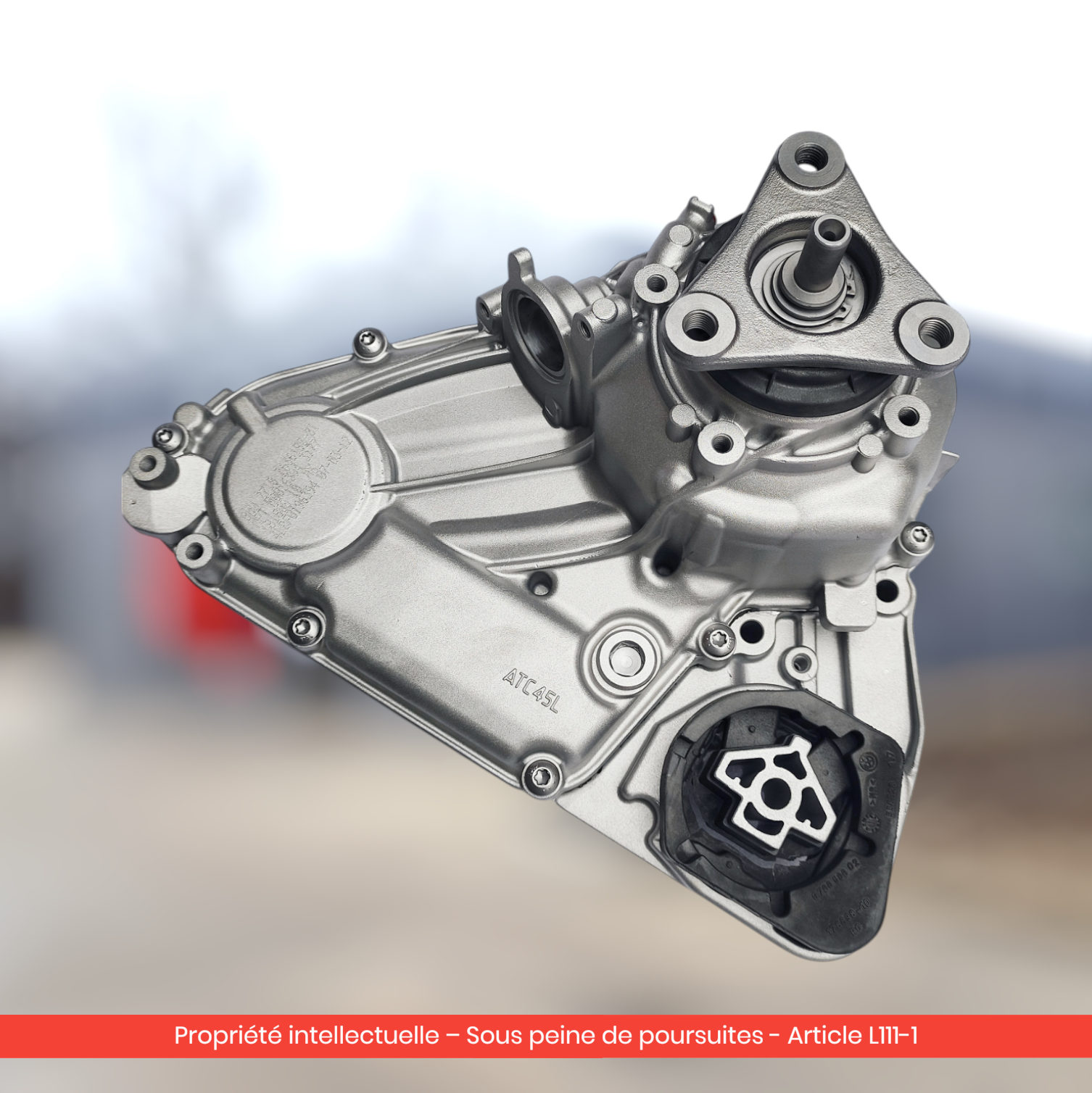

Das ATC45L (für Active Transfer Case 45 Light) ist die dritte Generation der ATC-Verteilergetriebe bei BMW. Es wurde 2010 eingeführt, um das ATC450 in den LCI-Versionen des X5 E70 zu ersetzen und dann auf die gesamte neue F-Serie ausgeweitet: X3 F25, X4 F26, X5 F15, X6 F16. Sein technisches Merkmal ist der Verzicht auf Zwischenräder zugunsten eines Antriebs mit Kette, was Gewicht, Geräusche und Vibrationen reduziert. Die Steuerung erfolgt über einen elektromechanischen Stellmotor (CAN-Bus-Servomotor, Referenz 27607643762), der auf eine getauchte Mehrscheibenkupplung in speziellem ATF-Öl DTF1 wirkt.

💡 Gut zu wissen: Nicht alle BMW X3, X4, X5 und X6 sind mit einem Verteilergetriebe ausgestattet. Nur die xDrive-Versionen (Allradantrieb) verfügen darüber — die sDrive-Versionen (Heckantrieb) übertragen das Drehmoment direkt auf die Hinterachse, ohne das ATC45L zu durchlaufen.

Das ATC45L ist von BMW als "lebenslang versiegelt" konzipiert. In der Praxis empfehlen Fachleute einen vorsorglichen Ölwechsel zwischen 80.000 und 120.000 km, da das Öl DTF1 sich abbaut und seine schmierenden Eigenschaften verliert — was den Verschleiß von Kette und Kupplung beschleunigt. Für weitere Informationen zur Rolle eines Verteilergetriebes in einem modernen 4×4-System konsultieren Sie die Seite Wikipedia — Verteilergetriebe.

Die Symptome eines defekten ATC45L-Verteilergetriebes

Wenn das ATC45L zu ermüden beginnt, treten die Symptome allmählich auf. Hier sind die häufigsten Anzeichen, die von den Besitzern in BMW-Foren gemeldet wurden.

Anormale Geräusche beim Beschleunigen oder Verzögern

Dies ist das Alarmzeichen Nummer 1. Ein Grummeln, Klacken oder Quietschen aus dem mittleren Fußraum, insbesondere auf der Fahrerseite, deutet oft auf eine lockere Kette oder abgenutzte Kupplungsscheiben hin. Das Geräusch wird bei kaltem Motor intensiver, in den ersten Kilometern, und kann sich dann abschwächen, sobald das Öl warm ist — typisch für eine verschlechterte Schmierung.

Ruckeln und Vibrationen beim Manövrieren

Der X5 F15 und der X3 F25 sind besonders betroffen: Das Auto vibriert beim Rückwärtsfahren oder beim Manövrieren mit sehr niedrigen Geschwindigkeiten, als ob es bei 5 km/h „stottern“ würde. Laut BMW-Experten deutet dieses Phänomen auf eine unzureichende Verteilung des Drehmoments durch die Mehrscheibenkupplung hin. In 60 bis 70 % der Fälle genügt ein einfacher Ölwechsel mit elektronischer Neukalibrierung, um ein normales Verhalten wiederherzustellen — darüber hinaus ist die interne Kupplung das Problem.

Leuchten von xDrive-, 4×4-, ABS- und DSC-Leuchten

Wenn das Steuergerät nicht mehr in der Lage ist, den Stellmotor korrekt zu steuern (mechanisches Problem mit der Kette oder Ausfall des Servomotors), werden die 4×4-, ABS- und DSC-Lampen gleichzeitig aktiviert — was die BMW-Techniker als „Lichter-Trifecta“ bezeichnen. Die zugehörigen Fehlercodes sind typischerweise 4F85, 4F86, 4F8A (Kupplungsfehler) oder Codes, die mit dem Servomotor zusammenhängen (Kommunikationsfehler im CAN-Bus).

Verlust von Traktion oder Unfähigkeit, den 4×4 einzulegen

In einem fortgeschrittenen Stadium verhält sich das Auto wie ein einfaches Hecktriebler: Die Vorderachse erhält nichts mehr. Das ist typisch für eine gebrochene Kette oder einen vollständig defekten Stellmotor. Die Gefahr ist real auf nassen oder schneebedeckten Straßen, wo die BMW ihre typische Stabilität verliert.

Bekanntes Problem: die lockere Kette des ATC45L

Dies ist der wiederkehrende Defekt dieser Generation von Verteilergetrieben. Auf MA-BMW.com berichtet ein Besitzer eines BMW X5 E70 xDrive40d (Ende 2010, 160.000 km) von dem typischen Defekt: „Das Getriebe kann abgeschaltet werden, und wenn es abgeschaltet ist, gibt es kein Geräusch mehr […] beim Manövrieren mit niedriger Geschwindigkeit vibriert das Auto, als ob es den Eindruck erweckt, dass es stottert.“ Der Zerlegungsprozess bestätigte eine lockere Kette und abgenutzte Kupplungsscheiben.

Der Mechanismus ist bekannt: Bei jeder Aktivierung des 4×4 (Anfahren, enge Kurven, rutschige Straßen) wird die Mehrscheibenkupplung betätigt und die Kette überträgt das Drehmoment auf die Vorderachse. Auf lange Sicht dehnt sich die Kette aus und die Scheiben verschleißen — insbesondere, wenn das Öl DTF1 nie ausgetauscht wurde. Der Defekt tritt typischerweise ein:

• Zwischen 140.000 und 180.000 km bei den Diesel-Motorisierungen N57 (X5 LCI 40d, X5 F15 30d/40d)
• Zwischen 100.000 und 150.000 km bei den hochbelasteten Benzinmotoren (X5 50i N63, M50d)
• Sogar früher (manchmal bereits nach 80.000 km) bei X3 F25 und X4 F26, die in urbanen Gebieten genutzt werden

Der elektromechanische Stellmotor (Ref. 27607643762) leidet ebenfalls: Sein internes Kunststoffzahnrädchen nutzt sich vorzeitig ab. Laut FCP Euro bricht dieses Zahnrädchen typischerweise „zwischen 90.000 und 120.000 Meilen“ (145.000-195.000 km) bei BMW xDrive-Getrieben, was die drei Warnleuchten ABS / 4×4 / DSC auslöst.

⚠️ Achtung: Mit einem defekten ATC45L-Verteilergetriebe zu fahren, kann gravierende Folgeschäden verursachen — vorzeitiger Verschleiß des Vorderachsdifferentials, plötzliche Kupplungsblockaden in Kurven, vollständiger Verlust der Traktion. Auf der Autobahn oder auf rutschigen Straßen wird empfohlen, sofort zu stoppen, wenn die 4×4- und ABS- sowie DSC-Leuchten gleichzeitig aufleuchten.

Welche Fahrzeuge sind vom ATC45L betroffen?

Das ATC45L wird in der gesamten BMW SUV-Modellreihe „Generation F“ (nach 2010) eingesetzt, sowie in der überarbeiteten Version des X5 E70 LCI. Hier ist die vollständige Kompatibilitätstabelle.

💡 Gut zu wissen: Die M-Varianten (X5 M F85, X6 M F86) erhalten eine verstärkte Variante des ATC45L, jedoch mit spezifischen Referenzen. Vor jeder Bestellung sollte die auf dem demontierten Getriebe eingravierte OEM-Nummer immer überprüft werden.

Wie überprüft man die Kompatibilität mit Ihrem BMW?

Drei ergänzende Methoden ermöglichen es, die Bestellung eines generalüberholten ATC45L-Verteilergetriebes abzusichern:

1. OEM-Nummer vom demontierten Getriebe ablesen. Sie ist auf einer Aluminiumplatte auf dem Hauptgehäuse eingraviert, normalerweise auf der linken Seite. Das Format ist 2710xxxxxxx (10 Zeichen, manchmal gefolgt von einem Buchstaben).
2. Die VIN-Nummer (17 Zeichen, eingraviert auf dem Armaturenbrett an der Windschutzscheibe und auf der Zulassungsbescheinigung Feld E) einem Techniker mitteilen, der sie mit der BMW-Historie abgleichen kann.
3. Zulassungsbescheinigung überprüfen: Die Angabe „xDrive“ oder ein spezifischer Karossericode (z.B. UY51 für X5 F15 xDrive30d) bestätigt das Vorhandensein eines Verteilergetriebes.

Hier sind die wichtigsten mit dem ATC45L von Autoliva kompatiblen OEM-Referenzen:

Was kostet ein ATC45L-Verteilergetriebe? Preisvergleich

Das Budget für die Wiederherstellung eines ATC45L-Verteilergetriebes hängt stark von der gewählten Lösung ab. Hier ist ein detaillierter Vergleich der derzeit auf dem französischen Markt verfügbaren Optionen.

Für Arbeitskosten für den Austausch rechnen Sie mit 400-600 € in einer unabhängigen Werkstatt und 800-1.100 € in einer BMW-Niederlassung. Die elektronische Neukalibrierung nach der Montage (xDrive-Lernen mit dem ISTA-Tool) ist in diesen Preisen enthalten.

Für ein individuelles Angebot inkl. Arbeitskosten, fordern Sie Ihr kostenloses Online-Angebot an.

Das generalüberholte ATC45L-Verteilergetriebe: zuverlässige und kostengünstige Lösung

Für ein Auto mit über 100.000 km ist der Austausch eines neuen Verteilergetriebes gegen ein original neues Teil selten rentabel — die Mehrkosten gegenüber dem generalüberholten Teil übersteigen 3.000 €. Das generalüberholte Teil bietet den besten Kompromiss zwischen Zuverlässigkeit und Budget für die BMW X3 F25, X4 F26, X5 E70 LCI, X5 F15 und X6.

Der Generalüberholungsprozess

Bei Autoliva folgt jedes generalüberholte ATC45L einem strengen Protokoll:

1. Vollständige Zerlegung auf dem Prüfstand — Trennung des Gehäuses, Abbau der Mehrscheibenkupplung, der Kette und des Stellmotors.
2. Visuelle Inspektion des Gehäuses, der Wellenrippen, des Ausgangslagers, der Antriebszähne.
3. Systematischer Austausch von Verschleißteilen: neue Originalkette, neues Kupplungsscheibensatz, neues Dichtungs- und O-Ring-Set, neue Lager.
4. Überprüfung und Reparatur des Stellmotors: Austausch des Kunststoffzahnrads (Reparaturzahnräder-Referenz 27107566296), Test des CAN-Motors.
5. Wiederzusammenbau mit Original-Öl DTF1 unter Berücksichtigung des Hersteller-Drehmoments.
6. Prüfung auf Prüfstand zur Simulation des Drehmoments, um das stufenweise Engagement von 4×4 und das Fehlen von Vibrationen zu validieren.

Generalüberholt vs. gebraucht: Was ist der Unterschied?

Ein gebrauchtes Verteilergetriebe stammt typischerweise von einem verunfallten oder am Lebensende befindlichen Fahrzeug. Der tatsächlich gefahrene Kilometerstand ist selten überprüfbar, das Öl wurde fast nie ersetzt, und der interne Zustand bleibt ungewiss. Bei durchschnittlich 500 € ist die Ersparnis verlockend — aber das Risiko, alles innerhalb von 12 bis 24 Monaten erneut durchführen zu müssen, ist real.

Ein generalüberholtes Verteilergetriebe basiert auf demselben Fundament (ein gebrauchtes Gehäuse), erhält jedoch alle neuen Verschleißteile und durchläuft einen Test auf dem Prüfstand vor dem Versand. Die 2-jährige Garantie von Autoliva deckt alle internen Ausfälle ab — einschließlich der kostenlosen Rücksendung des Teils im Problemfall. Es ist so einfach wie der Kauf eines neuen Teils, jedoch zu 70 % des Preises.

Die Montage: Was Sie wissen sollten

Der Austausch eines ATC45L-Verteilergetriebes ist keine Arbeit für den Wochenend-Schrauber. Er erfordert eine Hebebühne, spezifische BMW-Werkzeuge (Drehmomentschlüssel, lange Torx-Nüsse) und ein Diagnosegerät ISTA oder Ähnliches für die Neukalibrierung nach der Montage.

Hauptmontageschritte

1. Sicherheitsmaßnahmen: Fahrzeug auf die Hebebühne, Batterie abklemmen, um die xDrive-Elektronik zu neutralisieren.
2. Abbau der Antriebswellen: vorderer Welle (zur Vorderachse), hintere Welle (zur Hinterachse). Position unbedingt zum Wiedereinbau markieren.
3. Abbau des Stellmotors: CAN-Bus-Anschluss des Servomotors trennen, 4 Torx-Schrauben entfernen.
4. Abbau des ATC45L-Verteilergetriebes: die Befestigungsschrauben am ZF 8HP-Getriebegehäuse entfernen, das Teil abstützen (Gewicht 18-22 kg je nach Version).
5. Einbau des generalüberholten Getriebes: Kontaktfläche reinigen, nach dem BMW-Drehmoment (normalerweise 42-58 Nm je nach Schraube) montieren, Öl DTF1 (≈ 0,8 L) über die obere Befüllöffnung nachfüllen.
6. Elektronische Neukalibrierung: Das ISTA-Gerat anschließen, das xDrive-Lernen und die Rücksetzung der Anpassungen starten. Dieser Schritt ist obligatorisch — ohne ihn treten die Ruckler innerhalb von 200 km wieder auf.

Tipps nach der Montage

• Sanfte Einlaufphase: Vermeiden Sie volle Beschleunigungen und enge Manöver in den ersten 500 km.
• Dichtheitsprüfung nach 100 km: Überprüfen Sie das Fehlen von Lecks an der Wellen-Dichtung.
• Vorbeugender Ölwechsel bei 60.000 km: Obwohl BMW „lebenslang“ sagt, verlängert ein regelmäßiger Ölwechsel mit DTF1 die Lebensdauer erheblich.

💡 Gut zu wissen: Bei einigen BMW F15 und F16 nach 2015 hat das Verteilergetriebe keinen Ablassstopfen mehr — nur einen Einfüllstopfen. Der Ölwechsel wird dann durch Absaugen mithilfe einer Vakuumpumpe durchgeführt. Zuvor das richtige Werkzeug besorgen.

Modelle mit spezifischen Lösungen: Finden Sie die Lösung für Ihr BMW-Modell

Jedes Modell, das mit dem ATC45L ausgestattet ist, hat seine spezifischen Nutzungsmerkmale, die dominierenden Motorisierungen und typische Probleme. Für weitere Informationen beachten Sie unsere speziellen Leitfäden:

• ATC45L auf BMW X5 E70 LCI und F15: Diagnose, Ruckler und Preis — Fokus auf die Premium-SUVs mit N57- und N63-Motoren, Forum-Erfahrungsberichte, spezifische Fehlercodes.
• ATC45L auf BMW X3 F25 und X4 F26: Symptome pro Motorisierung — Besonderheiten des kompakten SUVs, Fokus auf Diesel N47/B47, Erfahrungen aus dem Forum.
• Ölwechsel am Verteilergetriebe ATC45L: DTF1-Verfahren ohne Stopfen — Detaillierte Betriebsanleitung, Öl DTF1, tatsächliche Intervalle, warum BMW „lebenslang“ sagt, es aber nicht wahr ist.
• Preisvergleich für das ATC45L-Verteilergetriebe: generalüberholt vs.

Diese Leitfäden könnten Sie auch interessieren

• Verteilergetriebe ATC450 BMW X3 F25 / X5 E70 / X6 E71: umfassender Leitfaden — Der Vorgänger des ATC45L (bis Ende 2011), technische Unterschiede zur Kettenversion.
• ATC450 vs. ATC500 vs. ATC700: technische Unterschiede und Kompatibilität — Verstehen der ATC-Benennung bei BMW und wissen, welches Ihr Fahrzeug ausstattet.
• Stellmotor für das BMW-Verteilergetriebe ATC450 xDrive: Symptome, Codes, Austausch — Alles über den Servomotor 27607643762, der häufig für ATC350/35L/450/45L verwendet wird.
• Verteilergetriebe ATC450 BMW X5 E70: Diagnose einer gelockerten Kette — Für X5 E70 vor 2010, die mit der vorherigen Generation ausgestattet sind.
• Symptome ATC450 BMW X3 F25 nach Motorisierung — Wenn Ihr X3 F25 von 2010-2011 mit dem N47-Motor ausgestattet ist.

Quellen und externe Referenzen

Zur technischen Vertiefung des Designs und der Funktionsweise des ATC45L-Verteilergetriebes empfehlen wir die folgenden autoritativen Quellen:

• Wikipedia — Verteilergetriebe — Allgemeine Prinzipien von Verteilergetrieben in 4×4-Fahrzeugen.
• FCP Euro — BMW Transmission, Transfer Case, & Differential Fluid Specifications — Technische Referenz zu Öl DTF1 und Wartungsintervallen.
• Magna Powertrain — Antriebssysteme — Herstellerseite des Getriebeherstellers (Magna / ZF).
• BMW Service Information Bulletin 27 02 20 — Ruckeln oder Schütteln des Antriebsstrangs — Offizielles technisches Bulletin von BMW zu xDrive Rucklern.

FAQ

Was kostet ein generalüberholtes ATC45L-Verteilergetriebe für BMW X3, X4, X5 oder X6?

Das sind etwa 65 % günstiger als ein neues Originalteil von BMW.

Wie erkenne ich, ob das ATC45L-Verteilergetriebe meiner BMW defekt ist?

Typische Symptome sind: anormale Geräusche (Grummeln, Klackern) beim Beschleunigen, Vibrationen beim Manövrieren mit niedriger Geschwindigkeit, gleichzeitig aufleuchtende 4×4-, ABS- und DSC-Leuchten, Verlust von Traktion oder Unfähigkeit, den 4×4 einzulegen. Eine OBD-II-Diagnose mit einem ISTA-Tool oder Ähnlichem wird die Fehlercodes 4F85, 4F86 oder 4F8A bestätigen.

Ist das ATC45L dasselbe Getriebe wie das ATC450?

Nein. Das ATC450 wurde bis Oktober 2011 in BMW-Fahrzeugen verbaut und verwendet Zwischenräder. Das ATC45L erschien 2010 im X5 E70 LCI und ersetzte das ATC450 in der gesamten F-Serie. Es nutzt eine Kette, die leichter und leiser ist. Die OEM-Referenzen sind völlig unterschiedlich (27107643758 für das ATC45L vs. 27107642010 für das ATC450).

Sollte man einen vorbeugenden Ölwechsel beim ATC45L-Verteilergetriebe durchführen?

BMW beschreibt das ATC45L als „lebenslang versiegelt“, aber ZF-Spezialisten und Forenberichte zeigen, dass ein Ölwechsel alle 80.000 bis 120.000 km die Lebensdauer erheblich verlängert. Das Öl DTF1 baut ab, verliert seine schmierenden Eigenschaften und beschleunigt den Verschleiß der Kette und der Kupplung. Planen Sie 80-150 € für einen Ölwechsel in einer unabhängigen Werkstatt.

Welches Öl verwendet das ATC45L-Verteilergetriebe?

Das ATC45L verwendet ausschließlich das Öl BMW DTF1 (Referenz BMW 83 22 2 409 710), das speziell für diese Getriebeart entwickelt wurde. Es gibt kein zuverlässiges generisches Äquivalent auf dem Markt. Benötigte Menge: ca. 0,8 L für eine vollständige Füllung. Bei Versionen nach 2015 ohne Ablassstopfen erfolgt der Ölwechsel durch Absaugen.

Kann man mit einem defekten ATC45L-Verteilergetriebe fahren?

Ja, bei kurzen Strecken und ohne mechanische Blockade — aber die Schäden verschlimmern sich schnell. Eine lockere Kette kann jederzeit brechen, das Getriebe blockieren und die gesamte Übertragung beschädigen. Sobald die xDrive-, ABS- und DSC-Leuchten gleichzeitig aufleuchten oder Vibrationen auftreten, sollte der Austausch innerhalb von ein paar Wochen eingeplant werden.

Welche Garantie gibt es für ein generalüberholtes ATC45L von Autoliva?

Autoliva garantiert seine generalüberholten ATC45L-Verteilergetriebe für 2 Jahre. Jedes Teil wird vor dem Versand auf dem Prüfstand getestet (Überprüfung des stufenweisen Engagements von 4×4 und des Fehlens von Vibrationen). Bei internen Ausfällen erfolgt eine kostenlose Rücksendung und ein Tausch ohne zusätzliche Gebühren.

Wie lange dauert die Lieferung eines ATC45L-Verteilergetriebes?

Lieferung in 48 bis 72 Stunden in ganz Frankreich, entweder an die Adresse des Kunden oder direkt zur Werkstatt. Bestellungen, die vor 14 Uhr eingehen, werden noch am selben Tag mit einem Expressdienst und Sendungsverfolgung versendet.
