Verteilerkette N47 BMW: Symptome und Diagnose

Die Verteilerkette des BMW N47 Motors ist der gefürchtetste Defekt der gesamten 2,0d Diesel-Palette der Marke. Sie befindet sich hinten am Block, auf der Seite der Schwungscheibe, dehnt sich vorzeitig und kann brechen, was zu einer Kollision zwischen Kolben und Ventilen und einem Motorschaden führt. Zikadengeräusch, Klackern im Kalten, Motorkontrollleuchte: Wenn Sie die Symptome vor dem Ausfall erkennen können, können Sie eine Rechnung in Höhe von mehreren tausend Euro vermeiden. Hier ist die vollständige Diagnose dieses emblematischen Defekts, von den ersten Anzeichen bis zur Entscheidung für den Austausch des Motors.

Warum befindet sich die Kette des N47 auf der Seite der Schwungscheibe?

Bei den meisten Motoren befindet sich die Steuerung vorne, zugänglich. Bei N47 hat BMW eine besondere Entscheidung getroffen: die Kette hinten am Motor, auf der Seite des Getriebes und der Schwungscheibe zu positionieren. Die Idee war, die Steuerung von dem heißesten Bereich zu entfernen und die Kompaktheit zu erhöhen.

In der Praxis erwies sich diese Wahl als teuer. Die Kette, die eine Lebensdauer des Motors halten sollte, ist nicht mehr zugänglich, ohne das gesamte Motor-Getriebe-Paket abzunehmen. Schlimmer noch, ihre Konstruktion selbst birgt Probleme: die Originalritzeln, die bei den ersten Serien zu scharf waren, verschleißen die Glieder durch Abrieb, und der hydraulische Spanner schwächt sich im Laufe der Zeit. Die Kette lockert sich, schlägt gegen ihre Plastikführungen und springt schließlich über einen Zahn. Dies bestätigt die Spezialwerkstatt Val Méca: „Bei diesem Block dehnen sich die Glieder und der Spanner kann das Spiel nicht mehr ausgleichen“ (Quelle).

Wie erkennt man, ob die Verteilerkette N47 locker ist?

Mehrere Symptome sind unmissverständlich. Je früher Sie sie erkennen, desto mehr Schäden können Sie begrenzen.

Das Signal Nummer 1 ist das Zikadengeräusch bei Beschleunigung: zwischen 1.500 und 2.500 U/min ist ein rhythmisches metallisches Klackern zu hören, das oft bei warmem Motor deutlicher ist. Gefolgt von metallischem Reiben im Leerlauf, einem Geräusch von hinten am Motor, wenn die Kette gegen ihre Führungsschienen reibt. Schließlich erscheinen die Motorkontrollleuchte und Leistungsverlust, wenn die Kette die Synchronisierung zwischen Nockenwelle und Kurbelwelle so weit verschiebt, dass das Steuergerät den Motor drosselt.

Ein BMW 320d Besitzer fasst das typische Szenario im AUTODOC Forum perfekt zusammen: „Gegen 150.000 habe ich angefangen, ein leichtes metallisches Klackern beim Kaltstart für 2-3 Sekunden zu hören, mein Mechaniker hat gesagt, ich solle darauf achten, aber es sei nicht dringend. Bei 180.000 habe ich es schließlich vorsorglich mit den Führungen und dem Spanner wechseln lassen, das hat mich ungefähr 1200 Euro gekostet“ (Aussage gefunden im AUTODOC Forum).

⚠️ Achtung: Das Kettengeräusch kann manchmal mit einem ermüdeten Zubehörspannroller oder einem lauten Injektor verwechselt werden. Nur eine akustische Diagnose mit einem Stethoskop auf der Getriebeseite ermöglicht eine Entscheidung.

Diagnose Schritt für Schritt: Die Kette vor dem Bruch testen

Die Testung einer N47-Kette erfordert mehr Genauigkeit als eine einfache elektronische Diagnose. Die Fachleute gehen in drei Schritten vor.

Zuerst die akustische Inspektion mit Stethoskop, bei laufendem Motor, um die Geräuschquelle genau an der Getriebeseite zu lokalisieren und ein Kettengeräusch von einem Injektorgeräusch zu unterscheiden. Dann die Messung der Dehnung: BMW hat ein spezielles Werkzeug entwickelt, das anstelle des Originalspanners eingeschraubt wird, um die physikalische Dehnung der Glieder zu messen. Schließlich die Kontrolle der Einstellung, mit einem Stift und einem Blockierwerkzeug, um sicherzustellen, dass die Nockenwelle weiterhin mit der Kurbelwelle ausgerichtet ist.

Diese Diagnose sollte bei den ersten Klackgeräuschen durchgeführt werden. Um diesen Defekt im globalen Kontext der Schwachstellen des Blocks zu betrachten, konsultieren Sie unseren vollständigen Leitfaden für den BMW 2,0d Motor M47/N47.

Welche BMW- und Mini-Modelle sind am stärksten betroffen?

Der Defekt betrifft hauptsächlich die 2,0 N47-Motoren, die zwischen 2007 und 2014 produziert wurden, sowie die Variante 1,6 N47C16A der Mini. Hier sind die Modelle, die vorrangig überwacht werden sollten.

Die Blöcke, die zwischen März 2007 und Januar 2009 produziert wurden, sind am anfälligsten, aber ein ehemaliger BMW-Techniker bestätigt im AUTODOC, dass „das Konstruktionsfehler weiterhin besteht“, sogar in den Baujahren 2014-2015, mit defekten Ketten, die bei 180.000-220.000 km beobachtet wurden. Fachpresse wie L’Argus hat diesen Defekt weit verbreitet. Im Mini-Sektor berichten Forum-Rückmeldungen von Schäden ab 95.000 bis 142.000 km auf dem N47C16A.

Kann man mit einer Kette, die Geräusche macht, fahren?

Nein, das ist extrem riskant. Eine lockere Kette kann jederzeit über einen Zahn springen, insbesondere bei starkem Drehmoment oder einem Starter. Beim N47, einem Interferenzmotor, führt ein Bruch zu verbogenen Ventilen, einem beschädigten Nockenwellenrad, manchmal zu verbogenen Pleuelstangen: mit anderen Worten, zu einem Motorschaden. Bei den ersten Klackgeräuschen im Kalten sollten Sie das Fahrzeug stilllegen und diagnostizieren lassen.

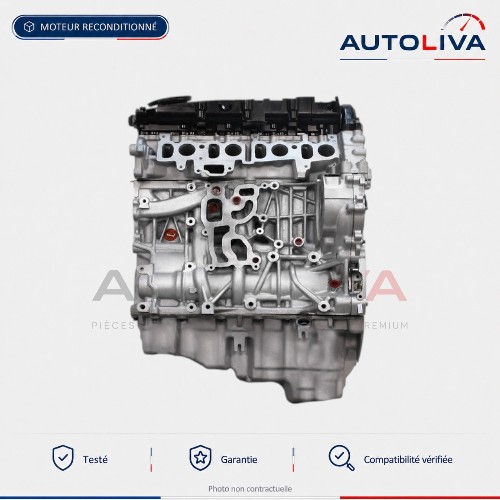

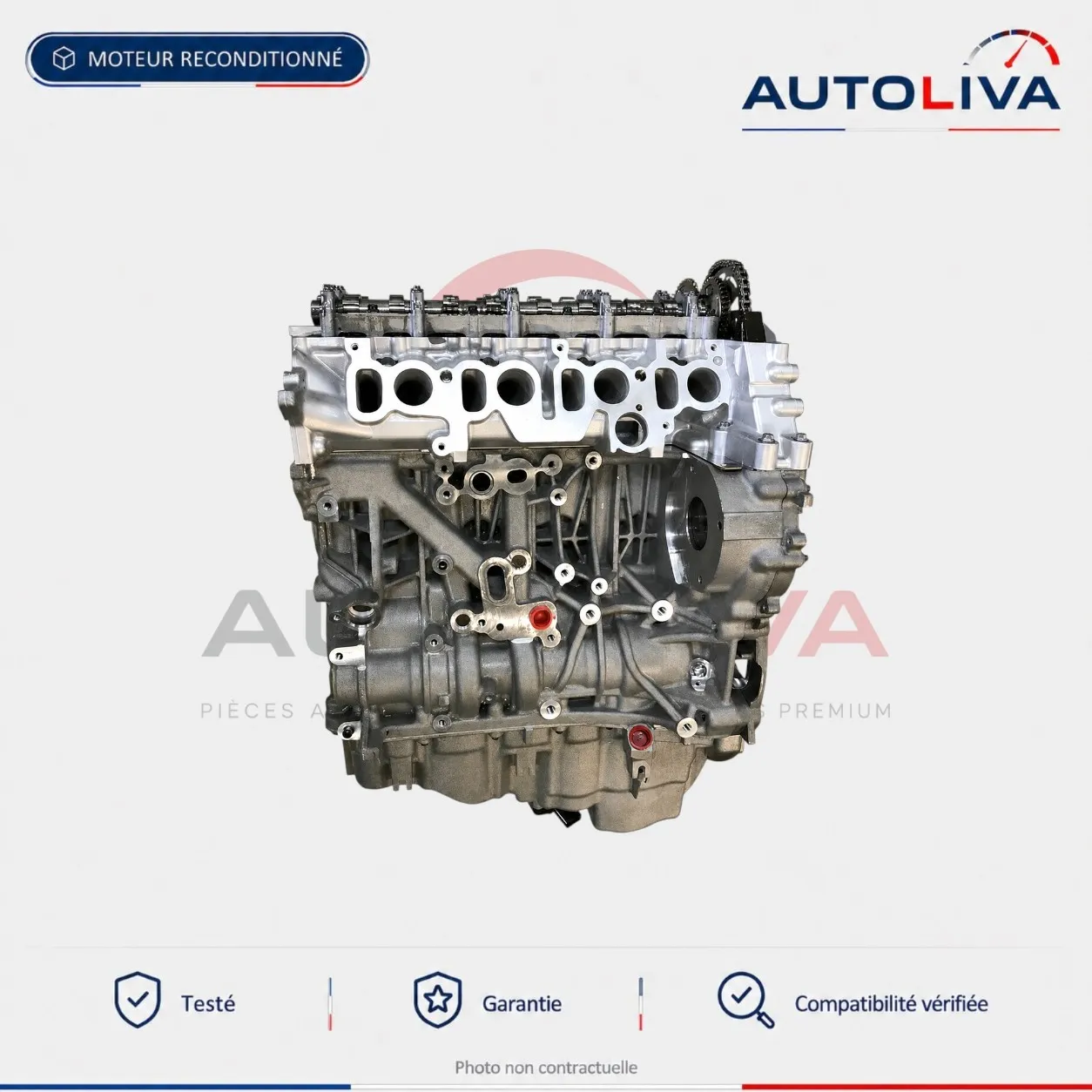

Es gibt dann zwei Szenarien. Wenn die Kette rechtzeitig erwischt wird, ist der Austausch des Kits (Kette, Führungen, Spanner) mit Motorabnahme möglich. Wenn der Block jedoch bereits gebrochen ist oder die Kilometerleistung sehr hoch ist, wird der generalüberholte Motor im Austausch zur rationalsten Lösung: Er erhält eine neue Steuerung und beseitigt den Fehler definitiv. Der generalüberholte N47D20A Motor und der generalüberholte N47D20C Motor sind 12 Monate Garantie für Teile und Arbeitskosten.

Ist Ihr Fahrzeug ein 3er Reihe? Lesen Sie BMW 3er Reihe 318d/320d: Ausfall und Preis. Für das detaillierte Budget siehe Preis eines generalüberholten BMW 2,0d Motors. Zweifel an Ihrem Fall? Fordern Sie ein kostenloses Angebot an.

Häufig gestellte Fragen

Wie viel kostet der Austausch der Verteilerkette N47?

Bei einem Spezialisten kostet der Austausch des Kettenkits (mit Motorabnahme) zwischen 1.200 und 2.500 €, während es bei einer Vertragswerkstatt über 3.000 € kostet. Wenn der Block gebrochen ist, ist ein generalüberholter N47 Motor von Autoliva ab 6.132 € inkl. MwSt., garantiert 12 Monate, oft die rationalere Wahl.

Was ist das Hauptsymptom einer defekten N47 Kette?

Das Symptom Nummer 1 ist ein metallisches „Zikadengeräusch“ oder Klackern im Kalten, lokalisiert am hinteren Motor auf der Getriebeseite. Es kommen die Motorkontrollleuchte und ein Leistungsverlust hinzu. Das ist ein Notfall: der Bruch kann jederzeit auftreten.

Bei welcher Kilometerleistung bricht die Kette des N47?

Bei den anfälligen Versionen (2007-2009) kann der Bruch bereits bei 80.000-150.000 km auftreten. Bei den verbesserten Blöcken nach 2013 tritt der Fehler später auf (180.000-220.000 km), bleibt aber bestehen. Bei der Mini N47C16A sind Brüche bereits ab 95.000 km zu berichten.

Warum bricht die Kette des N47 so oft?

Weil sie hinten am Motor positioniert ist, mit zu abrasiven Originalritzeln und einem schwachen hydraulischen Spanner. Die Glieder dehnen sich, die Kette schlägt gegen ihre Führungen und springt schließlich ab. Zu weit auseinander liegende Ölwechsel verschärfen den Verschleiß.

Behebt der generalüberholte Motor das Kettenproblem?

Ja. Ein generalüberholter Autoliva Motor wird mit einer neuen Steuerung geliefert und auf dem Prüfstand getestet. Sie erhalten eine gesunde Basis, ohne die fragile Originalkette, mit einer Garantie von 12 Monaten für Teile und Arbeitskosten.

Wie verhindert man den Verschleiß der Kette ohne alles zu wechseln?

Indem man die Ölwechselintervalle auf 15.000 km mit qualitativ hochwertigem Longlife-04 Öl reduziert und gleichzeitig auf klappernde Geräusche im Kalten achtet. Aber wenn das Zikadengeräusch bereits vorhanden ist, repariert kein Additiv die Dehnung: Nur der Austausch verhindert einen Bruch.
