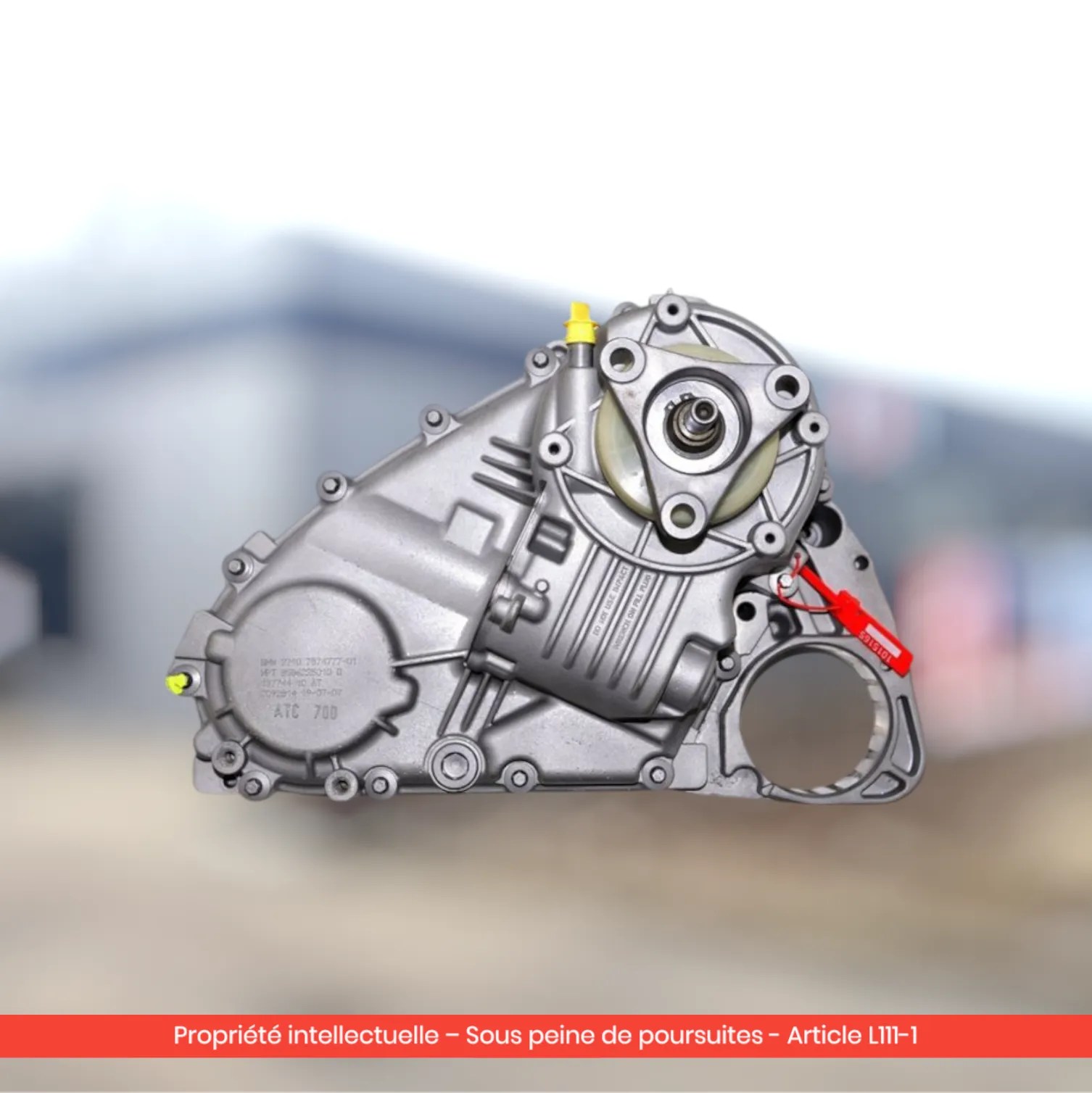

Boîte de transfert BMW xDrive : ATC400, 450, 500, 700, 13, 45L — guide complet 2026

Les BMW à transmission intégrale xDrive utilisent toutes une boîte de transfert active qui répartit le couple entre les essieux avant et arrière en temps réel. Magna Powertrain a développé une famille complète de ces boîtes — la série ATC (Active Transfer Case) — qui équipe l'intégralité de la gamme BMW xDrive depuis 2003 : ATC400, ATC500, ATC700, ATC450, ATC13, ATC13-1, ATC35L et ATC45L. Quand elle tombe en panne, le véhicule perd ses qualités routières (vibrations, à-coups, blocage du 4×4) et le devis concession peut atteindre 4 000 €. Ce guide complet vous aide à identifier votre boîte exacte, comprendre les symptômes et choisir la bonne solution.

Comment savoir quelle boîte ATC équipe votre BMW ?

Chaque génération et chaque chassis BMW utilise une variante spécifique de la boîte ATC, dimensionnée pour le couple moteur et le poids du véhicule. Voici le tableau de correspondance modèle × ATC.

💡 Comment confirmer le modèle exact ? Relevez le numéro VIN (17 caractères) de votre BMW : il permet d'identifier sans ambiguïté la version de boîte ATC montée d'origine. Vous pouvez aussi photographier l'étiquette collée sur le carter de la boîte de transfert (visible sous le véhicule entre la boîte de vitesses et le pont arrière). Notre équipe technique répond en moins de 24 h pour les vérifications de compatibilité.

Les symptômes communs d'une boîte de transfert BMW défaillante

Quelle que soit la version (ATC400, 450, 500, 700, 13, 45L…), les boîtes de transfert BMW xDrive partagent les mêmes profils de panne. Les symptômes apparaissent généralement entre 100 000 et 200 000 km, parfois plus tôt sur les usages intensifs (autoroute chargée, conduite sportive, traction de remorque).

Vibrations dans le bas de caisse à partir de 60-80 km/h

C'est le symptôme le plus précoce et le plus caractéristique. Une vibration sourde s'installe sous le plancher, perceptible au volant et au siège, qui s'intensifie avec la vitesse et disparaît parfois en levant le pied. C'est le signe d'une usure de la chaîne interne de la boîte de transfert : elle s'allonge, déphase les pignons et crée des vibrations harmoniques.

Bruits métalliques type "broutement" ou "raclement"

Un grognement métallique grave, surtout sensible en virage serré ou lors des changements de charge (accélération/décélération), traduit une usure des roulements ou des disques d'embrayage à friction internes. Sur les ATC400, 450 et 500, c'est souvent annonciateur du remplacement de la boîte complète.

Codes défaut 4WD / Service xDrive

Le tableau de bord affiche le voyant transmission orange (4×4) ou les messages "Service xDrive", "Défaillance transmission intégrale", "Transmission 4×4 défectueuse — veuillez consulter un service après-vente". Ces alertes sont déclenchées par le module DSC (gestion dynamique de stabilité) qui détecte une incohérence entre la vitesse de roue avant et arrière, ou par le calculateur de la boîte de transfert lui-même.

Mode dégradé propulsion arrière

Sur les pannes avancées, la boîte se met en sécurité : elle bloque la répartition de couple et la voiture roule en propulsion arrière pure. Comportement très inhabituel sur la neige, la pluie ou les routes sinueuses — perte d'adhérence en sortie de virage, glissements au démarrage. La conduite reste possible mais dangereuse en conditions difficiles.

Voyant ABS / DSC qui s'allume en même temps

Quand la boîte de transfert n'envoie plus le bon couple, les capteurs de vitesse de roue détectent l'incohérence et les modules ABS/DSC se mettent eux aussi en sécurité. Si vous voyez les trois voyants ABS, DSC et 4×4 allumés ensemble, c'est presque toujours la boîte de transfert.

Codes défaut typiques sur boîte ATC BMW

Un diagnostic à la valise (INPA, ISTA, BMW Standard Tools, Carly) est indispensable pour confirmer la panne et identifier précisément le composant à remplacer.

⚠️ Triade terrible 5208 / 5F30 / 480A : la combinaison de ces trois codes est emblématique d'un actionneur défaillant qui force l'embrayage en position fixe. Si vous voyez ces trois codes ensemble, c'est presque toujours l'actionneur de boîte de transfert qui est en cause — pas la boîte complète. Coût de remplacement : à partir de 190 € TTC (vs 1 200-1 400 € pour la boîte).

Détail de chaque variante : laquelle pour quel véhicule ?

ATC400 — BMW X3 E83 et Série 5 E60 xDrive

L'ATC400 est la première génération de boîte de transfert active Magna installée sur BMW. Elle équipe le BMW X3 E83 (2003-2010, toutes motorisations 2.0i, 2.5i, 3.0i, 2.0d, 3.0d) et certaines Série 5 E60/E61 xDrive. Elle utilise un embrayage à friction multi-disques piloté par un actionneur électrique Bosch, avec une chaîne à rouleaux pour transmettre le couple à l'essieu avant.

Les pannes typiques apparaissent entre 120 000 et 180 000 km : chaîne distendue (vibrations à 80 km/h), actionneur grippé (voyant 4×4) ou disques d'embrayage usés (à-coups en virage).

→ Boîte de transfert ATC400 reconditionnée pour BMW X3 E83 — 1 170 € TTC, garantie 2 ans, échange standard sans caution → Actionneur seul ATC400/500/700 — 190 € TTC si seul l'actionneur est en cause

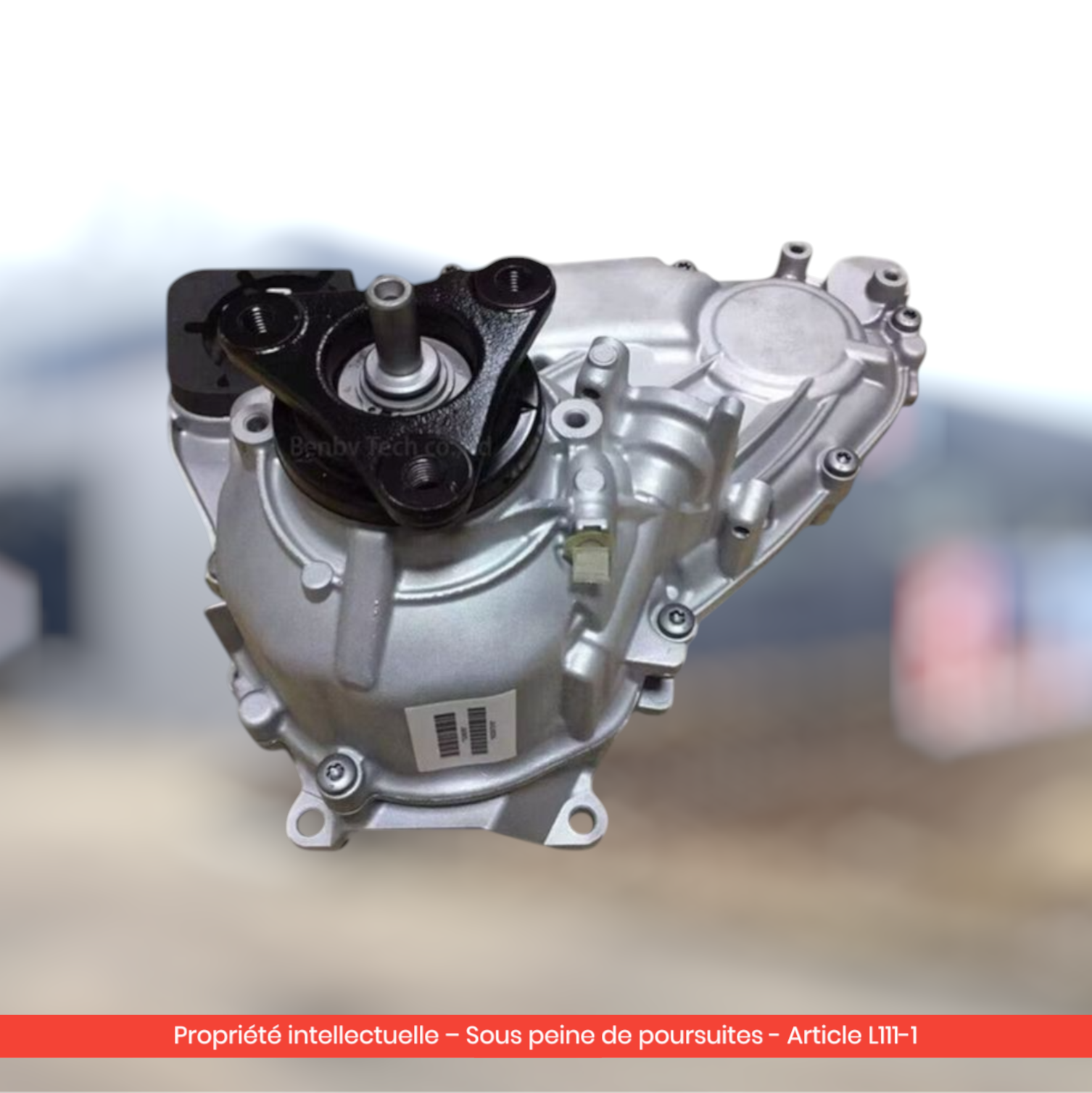

ATC450 — BMW X3 F25 et X5 E70 LCI / X6 E71 LCI

L'ATC450 succède à l'ATC400 sur les BMW X3 F25 (2010-2017, pré-LCI et LCI) et équipe également les X5 E70 LCI et X6 E71 LCI dans certaines motorisations. Elle adopte une chaîne de plus gros diamètre et un actionneur Magna de nouvelle génération avec capteur de position intégré.

Les pannes signalées sur l'ATC450 sont majoritairement liées à la chaîne (distendue dès 90 000-130 000 km sur les diesels 3.0d M57 chargés) et à l'actionneur. Sur la X3 F25 25dX et 30dX, la défaillance se manifeste typiquement par des vibrations dans le plancher entre 60 et 80 km/h.

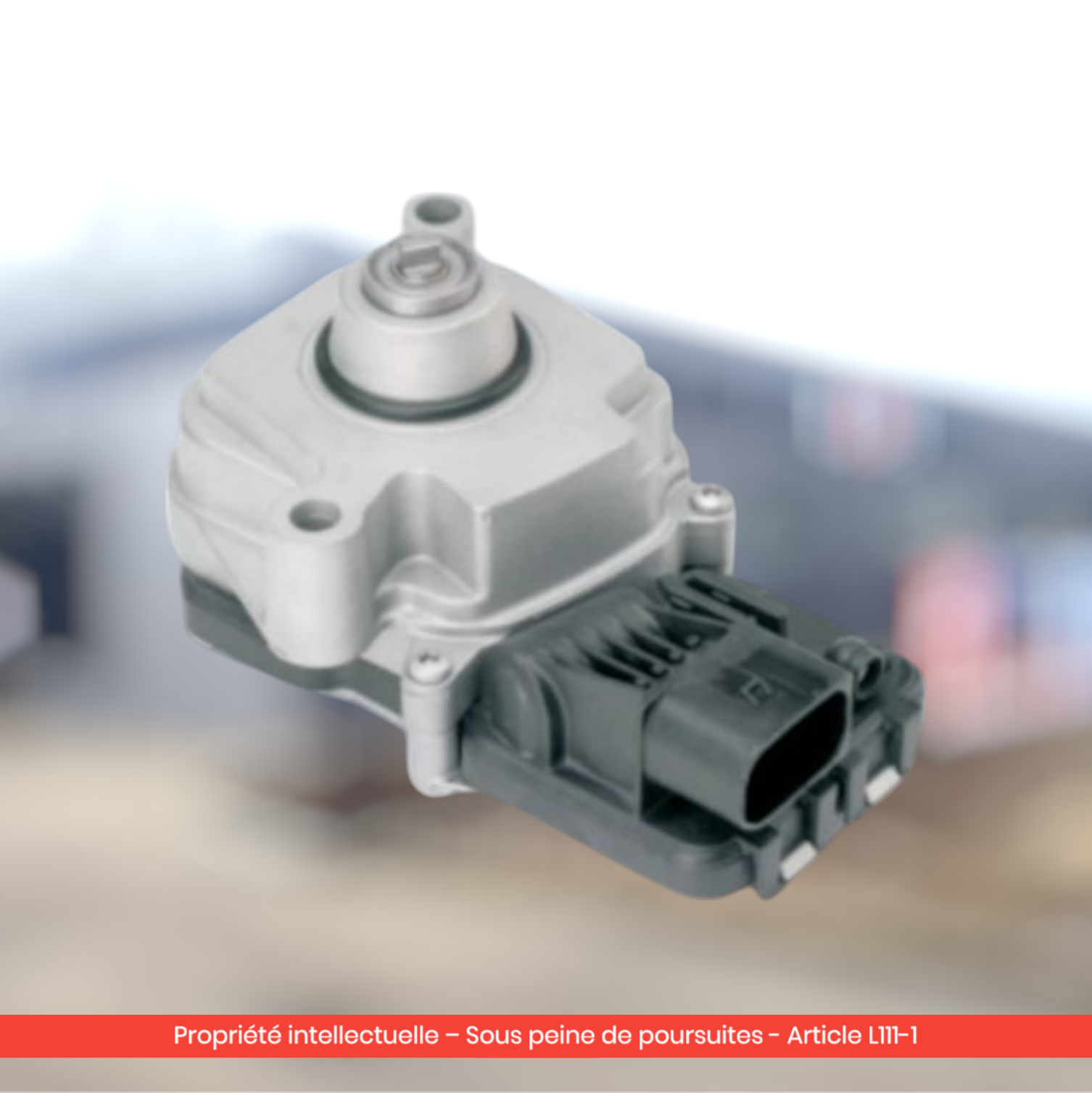

→ Boîte de transfert ATC450 reconditionnée pour BMW X3 F25, X5 E70, X6 E71 — 980 € TTC, garantie 2 ans → Actionneur ATC450 — 190 € TTC

ATC500 — BMW X5 E53

L'ATC500 équipe uniquement le BMW X5 E53 phase restylée (2003-2006), avec les moteurs 4.4i et 4.8is essence (et 3.0d diesel selon marchés). C'est une boîte robuste mais qui souffre du poids du X5 E53 (2,2 tonnes en charge) et de l'âge — la majorité des véhicules dépassent aujourd'hui 250 000 km.

Le symptôme dominant est l'usure de la chaîne (vibrations) couplée à des fuites au niveau du joint d'arbre de sortie côté avant. Sur les 4.8is, l'actionneur lâche fréquemment vers 180 000 km (triade terrible : codes 5208, 5F30, 480A).

→ Boîte de transfert ATC500 reconditionnée pour BMW X5 E53 — 1 290 € TTC, garantie 2 ans

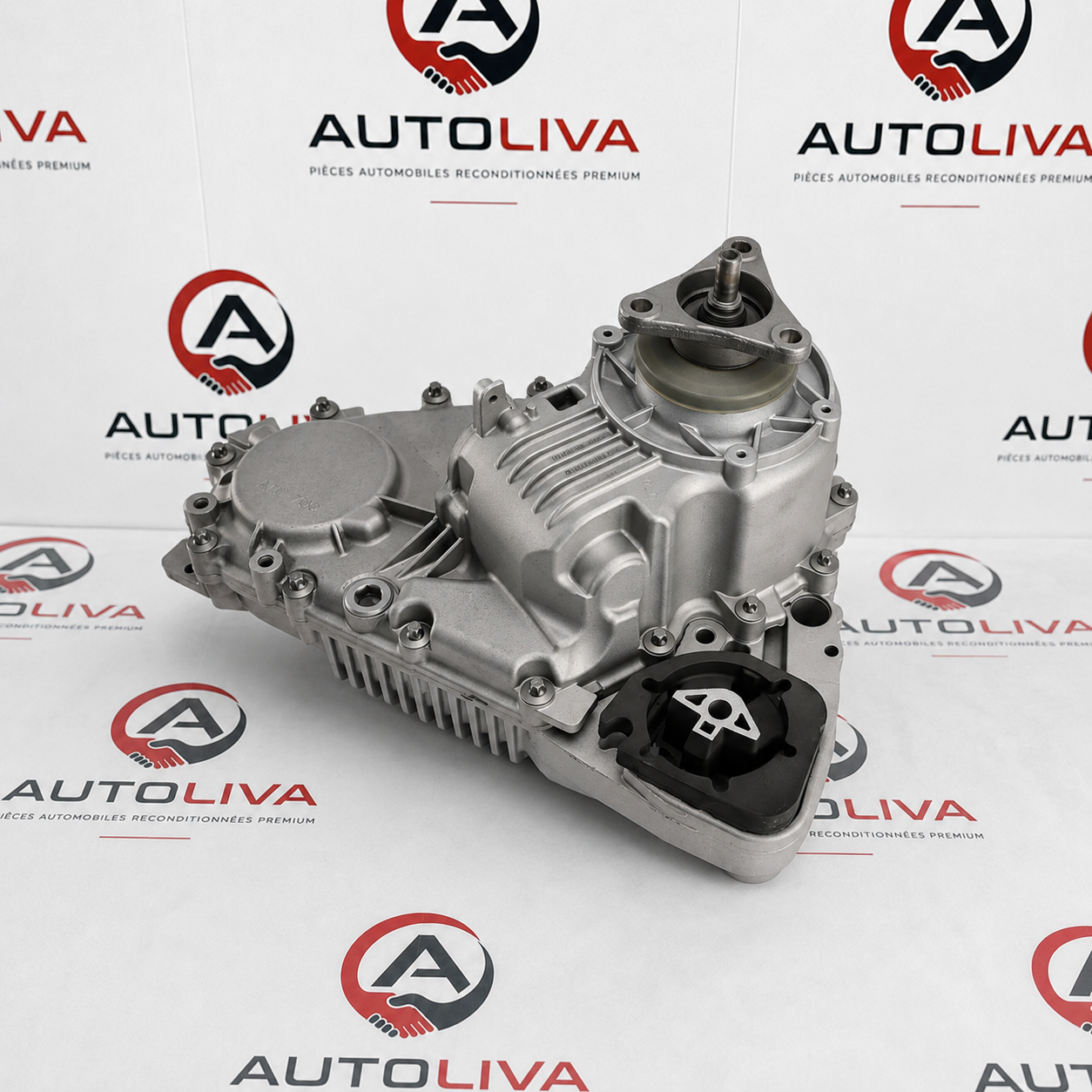

ATC700 — BMW X5 E70 et X6 E71 (motorisations hautes)

L'ATC700 équipe les BMW X5 E70 et X6 E71 dans les versions à fort couple (3.0d, 3.5d, 4.4i, 4.8i, 50i). C'est la version la plus solide et la plus volumineuse de la famille — conçue pour des couples jusqu'à 700 Nm. Elle reste cependant sensible à l'usure de la chaîne sur les longs trajets autoroute et au grippage de l'actionneur sur les véhicules peu utilisés en 4×4 (l'embrayage colle en position ouverte).

→ Boîte de transfert ATC700 reconditionnée pour BMW X5 E70 / X6 E71 — 1 170 € TTC, garantie 2 ans → Variante BMW ATC700 X5 E70 / X6 E71-E72 — 980 € TTC (compatible X5 E70 phase 1 et certaines E72) → Actionneur ATC400/500/700 — 190 € TTC

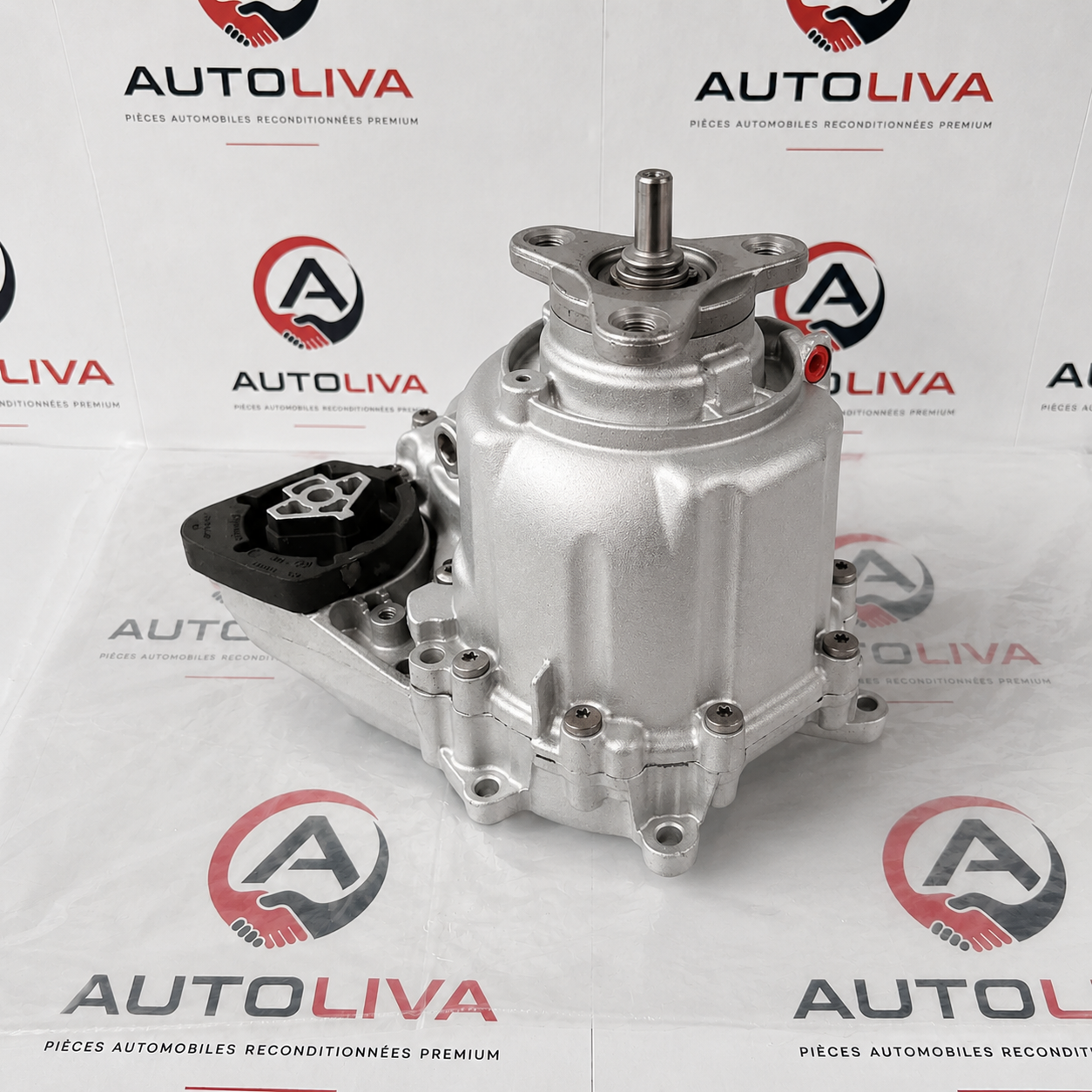

ATC35L — BMW X1 E84, Série 3 F30/F31 xDrive, Série 5 F10/F11 xDrive

L'ATC35L est la version compacte conçue pour les véhicules à faible empattement et couple modéré : BMW X1 E84 (toutes motorisations), Série 3 F30/F31 xDrive et Série 5 F10/F11 xDrive. Elle utilise un design simplifié avec une chaîne plus courte et un actionneur intégré au boîtier.

Les pannes apparaissent généralement entre 100 000 et 160 000 km — usure des disques d'embrayage et grippage de l'actionneur. La X1 E84 (chassis court, motorisations 4 cylindres) est moins exposée que les Série 3/5 F30/F10 chargées en option.

→ Boîte de transfert BMW ATC35L reconditionnée — 1 390 € TTC, garantie 2 ans

ATC45L — BMW X3 F25, X5 F15, X6 F16

L'ATC45L équipe les BMW X3 F25 (versions hautes 30d/35d/35i), X5 F15 et X6 F16 toutes générations. Elle adopte une chaîne renforcée et un actionneur Magna nouvelle génération avec retour de position direct au calculateur. C'est probablement la version la plus fiable de la gamme — pannes après 150 000-200 000 km en usage normal.

→ Boîte de transfert BMW ATC45L pour X3 X4 X5 X6 — 1 390 € TTC, garantie 2 ans

ATC13 — BMW X3 G01, X5 G05, X6 G06, M5 F90, M8

L'ATC13 est la dernière génération Magna, conçue pour les BMW G-series (X3 G01 LCI, X5 G05, X6 G06, X7 G07) et les modèles M xDrive haut couple (M5 F90 : 750 Nm, M8). Elle introduit un nouveau capteur de position d'embrayage haute précision et un actionneur plus rapide.

Sur les M5 F90 utilisées en mode "launch control" répétés, l'usure des disques d'embrayage s'accélère et la boîte peut nécessiter un remplacement dès 50 000-80 000 km. Sur les versions civiles (X3, X5, X6), la durée de vie typique est plus longue (150 000-200 000 km).

→ Boîte de transfert BMW ATC13 reconditionnée — 1 290 € TTC, garantie 2 ans → Actionneur ATC13 xDrive — 290 € TTC

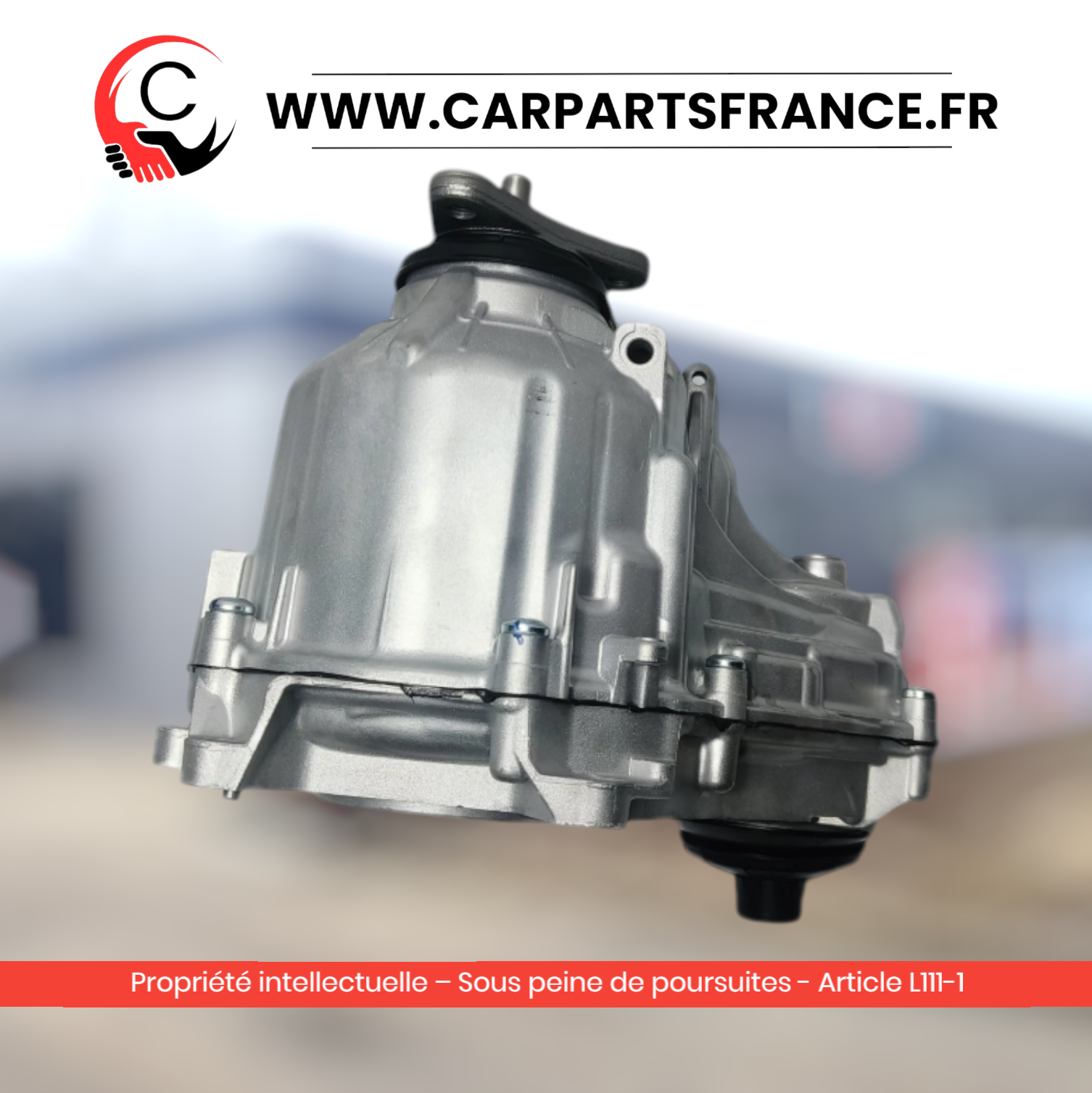

ATC13-1 — BMW G20 / G30 / X3 G01 pré-LCI

L'ATC13-1 est une variante de transition entre l'ATC45L et l'ATC13 standard, montée sur les Série 3 G20, Série 5 G30 et X3 G01 pré-LCI (2017-2021). Elle utilise une chaîne plus courte et un calculateur logiciel spécifique — incompatible avec l'ATC13-2 montée en LCI.

→ Boîte de transfert BMW ATC13-1 G20 G30 X3 G01 — 1 290 € TTC, garantie 2 ans

Tableau comparatif des prix BMW xDrive

Voici un récapitulatif des prix Autoliva pour la gamme complète des boîtes de transfert BMW reconditionnées, échange standard sans caution, garantie 2 ans.

Toutes les boîtes sont expédiées sous 48-72 h en France métropolitaine. Paiement en 3× sans frais disponible. Frais de retour de votre ancienne pièce pris en charge.

Actionneur seul ou boîte complète : comment décider ?

C'est la question financière la plus importante. Sur les boîtes ATC400, 450, 500, 700 et 13, l'actionneur électrique est démontable séparément. Quand seul l'actionneur est défaillant (codes 5F30/5F31 isolés, voyant 4×4 mais pas de vibrations), un remplacement à 190-290 € suffit — vs 1 200-1 400 € pour la boîte complète.

💡 Comment savoir ? Faites lire les codes défaut à la valise :
- Codes 5F30 / 5F31 / 4F8B isolés + pas de vibrations → actionneur seul
- Code 5208 (chaîne distendue) ou 5F20 (panne interne) → boîte complète
- Vibrations à 70-90 km/h sous le plancher → boîte complète (chaîne usée)
- Bruits métalliques en virage → boîte complète (roulements ou disques)

Dans le doute, contactez notre équipe technique avec votre VIN et la liste des codes défaut. Nous vous orientons gratuitement vers la solution adaptée.

Montage et programmation : ce qu'il faut savoir

Côté garage

Le remplacement d'une boîte de transfert BMW nécessite environ 4 à 6 heures de main-d'œuvre. Les étapes principales :

1. Mise sur pont, dépose de la protection sous-moteur et de l'échappement intermédiaire
2. Dépose de l'arbre de transmission avant (cardan court vers le pont avant)
3. Désaccouplement de la boîte de transfert de la boîte de vitesses (4-6 boulons)
4. Récupération de l'huile (huile transfert spécifique BMW, référence variable selon la version ATC)
5. Installation de la boîte reconditionnée
6. Remplissage avec huile neuve (capacité ~1 litre selon le modèle)
7. Adaptation et calibration à la valise (codage BMW)

Codage et calibration

Sur les boîtes récentes (ATC13, ATC13-1, ATC45L), une procédure de codage est nécessaire après remplacement. Le calculateur de la boîte doit "apprendre" la position de référence du capteur d'embrayage. Cette opération se fait via INPA, ISTA, BMW Standard Tools ou Carly (pour les particuliers). Sur les boîtes plus anciennes (ATC400, 450, 500, 700), aucune programmation n'est requise — c'est un simple échange mécanique.

Vidange de l'huile de transfert

L'huile de boîte de transfert BMW n'est pas la même que l'huile de boîte de vitesses ou de pont arrière. Référez-vous au manuel de service de votre véhicule pour la référence exacte (souvent BMW 83 22 2 152 426 ou équivalent ATF). Une vidange tous les 80 000-100 000 km prolonge la durée de vie de la nouvelle boîte.

FAQ

Quel est le prix d'une boîte de transfert BMW reconditionnée chez Autoliva ?

Selon la version (ATC400, 450, 500, 700, 13, 13-1, 35L, 45L), le prix varie de 980 à 1 390 € TTC, garantie 2 ans pièces et main-d'œuvre. L'actionneur seul (si seule cette pièce est défaillante) coûte 190-290 € TTC. Tous les prix sont en échange standard sans caution, avec frais de retour pris en charge.

Comment savoir si c'est ma boîte de transfert qui est en panne et pas autre chose ?

Les symptômes caractéristiques sont : vibrations sous le plancher entre 60 et 90 km/h, voyant 4×4 / Service xDrive, bruits métalliques en virage serré, et mode dégradé (la voiture roule en propulsion arrière pure). Un diagnostic à la valise révélant les codes 5F30, 5F31, 5208 ou 5F20 confirme la panne. Si vous avez des vibrations mais aucun code défaut, faites un essai sur autoroute à vitesse stabilisée — la vibration sera reproductible.

Faut-il programmer ou coder la boîte après remplacement ?

Cela dépend de la génération. Les boîtes anciennes (ATC400, ATC450, ATC500, ATC700) ne nécessitent aucune programmation — échange purement mécanique. Les boîtes récentes (ATC13, ATC13-1, ATC35L, ATC45L) nécessitent une calibration courte du capteur de position d'embrayage via INPA, ISTA ou Carly. Comptez 15-30 minutes.

La boîte de transfert peut-elle se réparer au lieu d'être remplacée ?

Oui dans certains cas, mais c'est rarement rentable. Le remplacement de la chaîne seule coûte 500-800 € en main-d'œuvre — soit une économie marginale par rapport à un échange standard reconditionné à 980-1 390 € avec garantie 2 ans. La réparation n'a de sens que sur l'actionneur (qui peut effectivement être réparé sur banc) — d'où notre offre actionneur seul à partir de 190 €.

Combien de temps dure une boîte de transfert BMW xDrive ?

En usage normal (route, autoroute mixte), une boîte ATC BMW dure entre 150 000 et 250 000 km. En usage intensif (traction de remorque, conduite chargée, conduite sportive M xDrive), la durée de vie tombe à 80 000-150 000 km. Une vidange régulière de l'huile de transfert (tous les 80 000 km) double quasi la durée de vie. Les modèles M5 F90 utilisés en launch control répétés peuvent nécessiter un remplacement dès 50 000 km.

Quelle différence entre l'ATC13 (X3 G01 LCI) et l'ATC13-1 (Série 3 G20) ?

L'ATC13 et l'ATC13-1 partagent la même architecture mécanique mais utilisent des calibrations logicielles différentes — incompatibles entre elles. L'ATC13 standard équipe les SUV G-series (X3 G01 LCI, X5 G05, X6 G06) ainsi que les M xDrive haut couple. L'ATC13-1 équipe les berlines G20/G30 et le X3 G01 pré-LCI. Confirmation par VIN obligatoire.

Mes vibrations apparaissent uniquement à chaud — est-ce ma boîte de transfert ?

Oui très probablement. Sur les boîtes ATC, les vibrations s'aggravent à chaud parce que l'huile perd en viscosité et la chaîne distendue déphase davantage. C'est un signal précoce — la panne complète arrive généralement dans les 20 000-50 000 km suivants. Mieux vaut intervenir tôt pour éviter d'endommager les arbres de transmission et les ponts avant/arrière.

Vous proposez les boîtes pour quels marchés ?

Toutes les boîtes Autoliva sont compatibles avec les marchés européens (BMW Europe, BMW France, BMW Allemagne, BMW Espagne, BMW Italie, BMW UK). Pour les véhicules importés US ou Asie, contactez notre équipe avec le VIN — certaines références de boîtes peuvent différer.

Guides spécialisés par modèle BMW

Pour aller plus loin sur votre modèle exact, consultez nos guides détaillés :

• Boîte de transfert ATC400 BMW X3 E83 : diagnostic, prix et remplacement — le guide complet du X3 E83
• Boîte de transfert ATC500 BMW X5 E53 : guide complet du remplacement — X5 E53 phase restylée
• Boîte de transfert ATC450 BMW X3 F25 / X5 E70 / X6 E71 : guide complet — gamme F25 et E70/E71 LCI
• Boîte de transfert BMW ATC13-1 G20 G30 X3 G01 : guide complet xDrive — G-series berlines
• ATC500 vs ATC400 vs ATC700 BMW : différence et compatibilité — comparatif technique
• Actionneur boîte de transfert BMW ATC400/500/700 xDrive : guide complet — quand remplacer juste l'actionneur
• BMW M5 F90 ATC13 launch control et prix — spécial M xDrive

Vous hésitez sur la version à commander ?

Pour éviter toute erreur de compatibilité, contactez notre équipe technique avec :

1. Votre numéro VIN (17 caractères, sur la carte grise ou le pare-brise)
2. Le kilométrage actuel
3. Les codes défaut lus à la valise (si disponibles)
4. Une photo de l'étiquette de votre boîte de transfert (visible sous le véhicule)

Nous vous répondons en moins de 24 h avec la référence exacte adaptée à votre BMW, le prix et le délai de livraison.
