Verteilergetriebe BMW xDrive: ATC400, 450, 500, 700, 13, 45L – umfassender Leitfaden 2026

Die BMW-Fahrzeuge mit Allradantrieb xDrive verwenden alle ein aktives Verteilergetriebe, das das Drehmoment in Echtzeit zwischen der Vorder- und Hinterachse verteilt. Magna Powertrain hat eine komplette Familie dieser Getriebe entwickelt - die ATC-Serie (Active Transfer Case) - die seit 2003 die gesamte BMW xDrive-Palette ausstattet: ATC400, ATC500, ATC700, ATC450, ATC13, ATC13-1, ATC35L und ATC45L. Wenn es ausfällt, verliert das Fahrzeug seine Fahrqualitäten (Vibrationen, Ruckeln, Blockierung des 4×4) und die Werkstattrechnung kann bis zu 4.000 € betragen. Dieser umfassende Leitfaden hilft Ihnen, Ihr genaues Getriebe zu identifizieren, die Symptome zu verstehen und die richtige Lösung auszuwählen.

Wie erkennen Sie, welches ATC-Getriebe in Ihrem BMW verbaut ist?

Jede Generation und jedes BMW-Fahrgestell verwendet eine spezifische Variante des ATC-Getriebes, die auf das Motordrehmoment und das Gewicht des Fahrzeugs abgestimmt ist. Hier ist die Tabelle, die die Modelle mit den ATC-Getrieben verknüpft.

💡 Wie bestätigen Sie das genaue Modell? Notieren Sie sich die VIN (17 Zeichen) Ihres BMW: Damit kann die Version des original verbauten ATC-Getriebes eindeutig identifiziert werden. Sie können auch ein Foto des Etiketts machen, das auf dem Gehäuse des Verteilergetriebes angebracht ist (sichtbar unter dem Fahrzeug zwischen dem Getriebe und dem Hinterachsdifferential). Unser Technikteam antwortet innerhalb von 24 Stunden auf Anfragen zur Kompatibilitätsprüfung.

Typische Symptome eines defekten BMW-Verteilergetriebes

Unabhängig von der Version (ATC400, 450, 500, 700, 13, 45L...) teilen die BMW-Verteilergetriebe xDrive dieselben Ausfallmuster. Die Symptome treten normalerweise zwischen 100.000 und 200.000 km auf, manchmal früher bei intensiver Nutzung (Überlastung auf der Autobahn, sportliches Fahren, Anhängelast).

Vibrationen im Unterboden ab 60-80 km/h

Dies ist das früheste und charakteristischste Symptom. Eine dumpfe Vibration ist unter dem Fußboden spürbar, die am Lenkrad und im Sitz wahrgenommen wird, die sich mit der Geschwindigkeit intensiviert und manchmal beim Abbremsen verschwindet. Dies ist ein Zeichen für den Verschleiß der Innenkette des Verteilergetriebes: Sie dehnt sich, versetzt die Zahnräder und erzeugt harmonische Vibrationen.

Metallische Geräusche wie „Schleifen“ oder „Kratzen“

Ein tiefes metallisches Geräusch, besonders spürbar in engen Kurven oder bei Lastwechseln (Beschleunigung/Abbremsung), deutet auf den Verschleiß von Lagern oder inneren Reibungskupplungsbelägen hin. Bei den ATC400, 450 und 500 kündigt dies häufig den Austausch des gesamten Getriebes an.

Fehlercodes 4WD / Service xDrive

Das Armaturenbrett zeigt die orangefarbene Warnleuchte für das Getriebe (4×4) oder die Nachrichten „Service xDrive“, „Defekt Allradantrieb“, „Defektes 4×4-Getriebe — bitte einen Fachbetrieb konsultieren“ an. Diese Warnungen werden durch das DSC-Modul (Dynamische Stabilitätskontrolle) ausgelöst, das eine Inkonsistenz zwischen der Vorder- und Hinterachsgeschwindigkeit erkennt, oder durch das Steuergerät des Verteilergetriebes selbst.

Notbetrieb mit Heckantrieb

Bei fortgeschrittenen Fehlern geht das Getriebe in den Sicherheitsmodus: Es blockiert die Drehmomentverteilung und das Auto fährt nur mit Heckantrieb. Verhalten ist auf Schnee, Regen oder kurvenreichen Straßen sehr ungewohnt — Verlust von Grip beim Verlassen von Kurven, Rutschen beim Anfahren. Das Fahren bleibt möglich, ist jedoch in schwierigen Bedingungen gefährlich.

ABS / DSC-Leuchte leuchtet gleichzeitig

Wenn das Verteilergetriebe das richtige Drehmoment nicht mehr liefert, erkennen die Raddrehzahlsensoren die Inkonsistenz und die ABS/DSC-Module gehen ebenfalls in den Sicherheitsmodus. Wenn Sie die drei Warnleuchten ABS, DSC und 4×4 zusammen leuchten sehen, liegt fast immer ein Problem mit dem Verteilergetriebe vor.

Typische Fehlercodes für BMW ATC-Getriebe

Eine Diagnose mit einem Diagnosetool (INPA, ISTA, BMW Standard Tools, Carly) ist unerlässlich, um den Defekt zu bestätigen und das auszutauschende Bauteil präzise zu identifizieren.

⚠️ Teufelskreis 5208 / 5F30 / 480A: Die Kombination dieser drei Codes ist typisch für einen defekten Stellmotor, der die Kupplung in einer festen Position zwingt. Wenn Sie diese drei Codes zusammen sehen, liegt fast immer der Verteilergetriebe-Stellmotor vor — nicht das komplette Getriebe. Austauschkosten: ab 190 € inkl. MwSt. (im Gegensatz zu 1.200-1.400 € für das Getriebe).

Details jeder Variante: Welche für welches Fahrzeug?

ATC400 — BMW X3 E83 und Serie 5 E60 xDrive

Das ATC400 ist die erste Generation des aktiven Verteilergetriebes von Magna, das in BMW verbaut ist. Es kommt im BMW X3 E83 (2003-2010, alle Motorisierungen 2.0i, 2.5i, 3.0i, 2.0d, 3.0d) und in bestimmten Serien 5 E60/E61 xDrive zum Einsatz. Es verwendet eine multidisks-Kupplung, die von einem elektrischen Bosch-Stellmotor gesteuert wird, sowie eine Rollen-Kette zur Übertragung des Drehmoments zur Vorderachse.

Typische Ausfälle treten zwischen 120.000 und 180.000 km auf: gedehnte Kette (Vibrationen bei 80 km/h), festsitzender Stellmotor (4×4-Leuchte) oder verschlissene Kupplungsscheiben (Ruckeln in Kurven).

→ Generalüberholtes ATC400-Verteilergetriebe für BMW X3 E83 — 1.170 € inkl. MwSt., 2 Jahre Garantie, Austausch ohne Hinterlegung → Nur Stellmotor ATC400/500/700 — 190 € inkl. MwSt., wenn nur der Stellmotor betroffen ist

ATC450 — BMW X3 F25 und X5 E70 LCI / X6 E71 LCI

Das ATC450 ersetzt das ATC400 in den BMW X3 F25 (2010-2017, pre-LCI und LCI) und kommt auch in den X5 E70 LCI und X6 E71 LCI bei bestimmten Motorisierungen zum Einsatz. Es verwendet eine größere Kette und einen neuen Stellmotor von Magna mit integriertem Positionssensor.

Die für das ATC450 berichteten Ausfälle hängen überwiegend mit der Kette zusammen (bereits ab 90.000-130.000 km bei den Dieselmotoren 3.0d M57) und dem Stellmotor. Bei den X3 F25 25dX und 30dX äußert sich der Defekt typischerweise durch Vibrationen im Fußboden zwischen 60 und 80 km/h.

→ Generalüberholtes ATC450-Verteilergetriebe für BMW X3 F25, X5 E70, X6 E71 — 980 € inkl. MwSt., 2 Jahre Garantie → Stellmotor ATC450 — 190 € inkl. MwSt.

ATC500 — BMW X5 E53

Das ATC500 kommt ausschließlich im BMW X5 E53 Phase 2 (2003-2006) mit den Benzinmotoren 4.4i und 4.8is (und 3.0d Diesel je nach Markt) zum Einsatz. Es ist ein robustes Getriebe, leidet jedoch an dem Gewicht des X5 E53 (2,2 Tonnen im beladenen Zustand) und dem Alter — der Großteil der Fahrzeuge hat mittlerweile mehr als 250.000 km zurückgelegt.

Das dominante Symptom ist der Verschleiß der Kette (Vibrationen) in Verbindung mit Leckagen am vorderen Ausgleichswellen-Dichtring. Bei den 4.8is gibt der Stellmotor häufig bei 180.000 km nach (teuflische Kombination: Codes 5208, 5F30, 480A).

→ Generalüberholtes ATC500-Verteilergetriebe für BMW X5 E53 — 1.290 € inkl. MwSt., 2 Jahre Garantie

ATC700 — BMW X5 E70 und X6 E71 (starke Motorisierungen)

Das ATC700 wird in den BMW X5 E70 und X6 E71 in den leistungsstarken Varianten (3.0d, 3.5d, 4.4i, 4.8i, 50i) verbaut. Es ist die stabilste und größte Version der Reihe — ausgelegt für Drehmomente von bis zu 700 Nm. Es ist jedoch anfällig für den Verschleiß der Kette auf langen Autobahnfahrten und das Festziehen des Stellmotors bei wenig genutzt 4×4-Fahrzeugen (die Kupplung bleibt in geöffneter Position kleben).

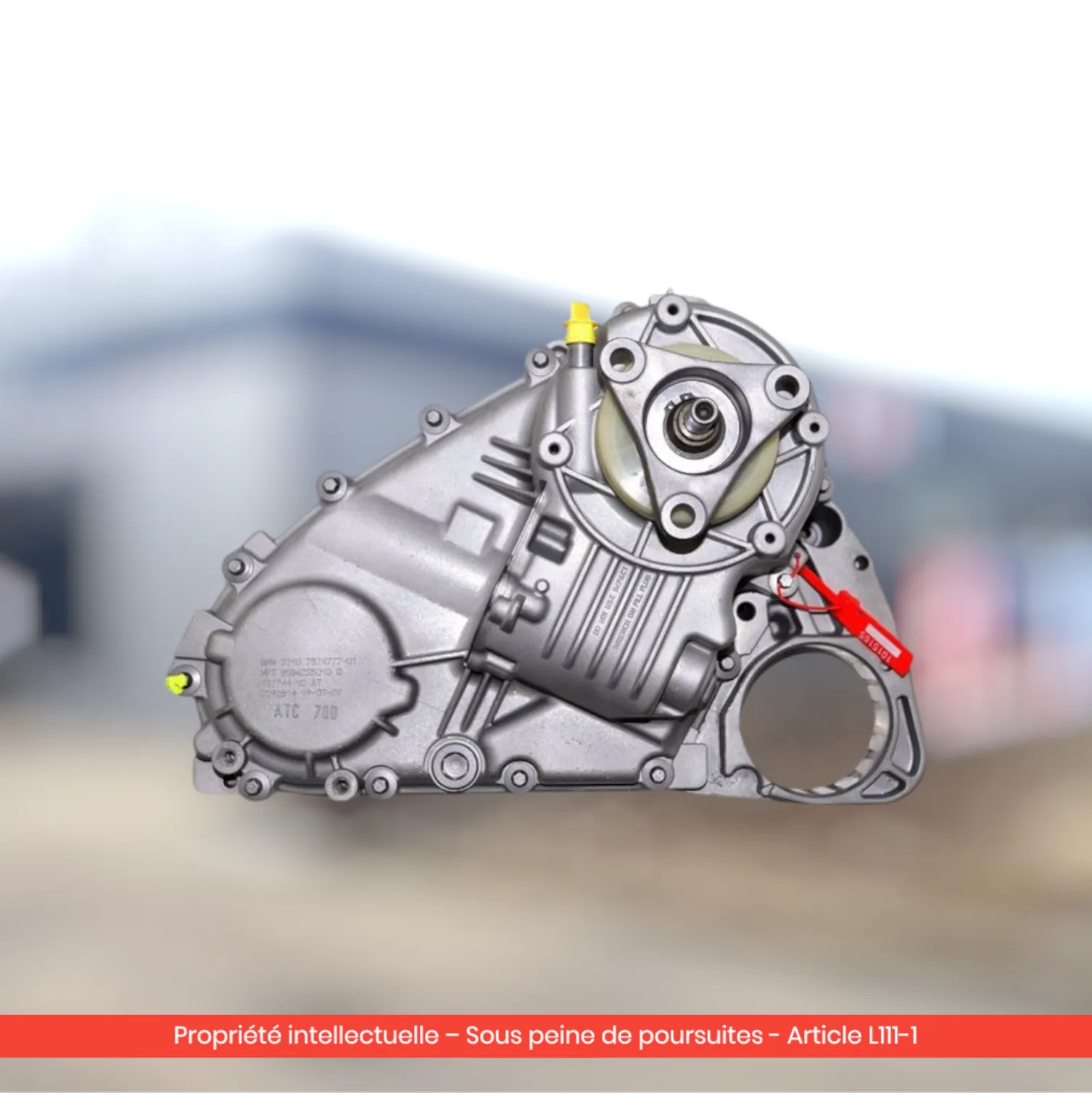

→ Generalüberholtes ATC700-Verteilergetriebe für BMW X5 E70 / X6 E71 — 1.170 € inkl. MwSt., 2 Jahre Garantie → BMW-Variante ATC700 X5 E70 / X6 E71-E72 — 980 € inkl. MwSt. (kompatibel mit X5 E70 Phase 1 und bestimmten E72) → Stellmotor ATC400/500/700 — 190 € inkl. MwSt.

ATC35L — BMW X1 E84, Serie 3 F30/F31 xDrive, Serie 5 F10/F11 xDrive

Das ATC35L ist die kompakte Version, die für Fahrzeuge mit kurzem Radstand und moderatem Drehmoment konzipiert wurde: BMW X1 E84 (alle Motorisierungen), Serie 3 F30/F31 xDrive und Serie 5 F10/F11 xDrive. Es verwendet ein vereinfachtes Design mit einer kürzeren Kette und einem im Gehäuse integrierten Stellmotor.

Die Ausfälle treten normalerweise zwischen 100.000 und 160.000 km auf — Verschleiß der Kupplungsscheiben und Festkleben des Stellmotors. Der X1 E84 (kurzes Chassis, 4-Zylinder-Motorisierungen) ist weniger anfällig als die Serie 3/5 F30/F10, die mit Optionen überladen sind.

→ Generalüberholtes BMW ATC35L-Verteilergetriebe — 1.390 € inkl. MwSt., 2 Jahre Garantie

ATC45L — BMW X3 F25, X5 F15, X6 F16

Das ATC45L wird in den BMW X3 F25 (stärksten Varianten 30d/35d/35i), X5 F15 und X6 F16 aller Generationen verbaut. Es verwendet eine verstärkte Kette und einen neuen Stellmotor von Magna mit direktem Positionsfeedback an das Steuergerät. Es ist wahrscheinlich die zuverlässigste Version der Reihe — Ausfälle nach 150.000-200.000 km bei normalem Gebrauch.

→ BMW ATC45L-Verteilergetriebe für X3 X4 X5 X6 — 1.390 € inkl. MwSt., 2 Jahre Garantie

ATC13 — BMW X3 G01, X5 G05, X6 G06, M5 F90, M8

Das ATC13 ist die neueste Generation von Magna, entworfen für die BMW G-Serie (X3 G01 LCI, X5 G05, X6 G06, X7 G07) und hochdrehmoment M xDrive-Modelle (M5 F90: 750 Nm, M8). Es führt einen neuen hochpräzisen Kupplungspositionssensor und einen schnelleren Stellmotor ein.

Bei M5 F90-Fahrzeugen, die mehrfach im „Launch-Control“-Modus verwendet werden, beschleunigt sich der Verschleiß der Kupplungsbeläge und das Getriebe kann bereits nach 50.000-80.000 km einen Austausch benötigen. Bei den zivilen Versionen (X3, X5, X6) ist die typische Lebensdauer länger (150.000-200.000 km).

→ Generalüberholtes BMW ATC13-Verteilergetriebe — 1.290 € inkl. MwSt., 2 Jahre Garantie → Stellmotor ATC13 xDrive — 290 € inkl. MwSt.

ATC13-1 — BMW G20 / G30 / X3 G01 pre-LCI

Das ATC13-1 ist eine Übergangsvariante zwischen dem ATC45L und dem Standard-ATC13, das in den Serie 3 G20, Serie 5 G30 und X3 G01 pre-LCI (2017-2021) verbaut ist. Es verwendet eine kürzere Kette und eine spezifische Software-Steuerung – nicht kompatibel mit dem in LCI verbauten ATC13-2.

→ BMW ATC13-1 Verteilergetriebe G20 G30 X3 G01 — 1.290 € inkl. MwSt., 2 Jahre Garantie

Preistabelle BMW xDrive

Hier ist eine Zusammenfassung der Autoliva-Preise für die gesamte Reihe von generalüberholten BMW-Verteilergetrieben, Austausch ohne Hinterlegung, 2 Jahre Garantie.

Alle Getriebe werden innerhalb von 48-72 Stunden in das französische Festland versandt. Die Kosten für die Rücksendung Ihres alten Teils werden übernommen.

Nur Stellmotor oder komplettes Getriebe: Wie entscheiden?

Das ist die wichtigste finanzielle Frage. Bei den ATC400, 450, 500, 700 und 13 ist der elektrische Stellmotor separat abnehmbar. Wenn nur der Stellmotor defekt ist (isolierte 5F30/5F31-Codes, 4×4-Leuchte, aber keine Vibrationen), reicht ein Austausch zu 190-290 € aus — im Vergleich zu 1.200-1.400 € für das komplette Getriebe.

💡 Wie wissen Sie das? Lassen Sie die Fehlercodes mit einem Diagnosetool auslesen:
- Isolierte Fehlercodes 5F30 / 5F31 / 4F8B + keine Vibrationen → nur Stellmotor
- Fehlercode 5208 (gedehnte Kette) oder 5F20 (interner Fehler) → komplettes Getriebe
- Vibrationen bei 70-90 km/h unter dem Fußboden → komplettes Getriebe (abgenutzte Kette)
- Metallische Geräusche in Kurven → komplettes Getriebe (Lagerverschleiß oder Reibscheiben)

Im Zweifel kontaktieren Sie unser Technikteam mit Ihrer VIN und den Fehlercodes. Wir beraten Sie kostenlos zur passenden Lösung.

Montage und Programmierung: Was Sie wissen müssen

Im Werkstattbereich

Der Austausch eines BMW-Verteilergetriebes erfordert etwa 4 bis 6 Stunden Arbeitszeit. Die Hauptschritte:

1. Aufbocken, Entfernen des Unterbodenschutzes und des Mittelauspuffs
2. Abnahme der vorderen Antriebswelle (kurze Kardanwelle zur Vorderachse)
3. Trennen des Verteilergetriebes vom Getriebe (4-6 Schrauben)
4. Entnahme des Getriebeöls (spezifisches BMW-Transferöl, je nach ATC-Version variierende Referenz)
5. Einbau des generalüberholten Getriebes
6. Einfüllung mit neuem Öl (Füllmenge ~1 Liter, je nach Modell)
7. Anpassung und Kalibrierung mit dem Diagnose-Tool (BMW-Codierung)

Codierung und Kalibrierung

Bei neueren Getrieben (ATC13, ATC13-1, ATC45L) ist eine Codierungsprozedur nach dem Austausch erforderlich. Das Steuergerät des Getriebes muss die Referenzposition des Kupplungssensors „erlernen“. Dieser Vorgang erfolgt über INPA, ISTA, BMW Standard Tools oder Carly (für Privatkunden). Bei älteren Getrieben (ATC400, 450, 500, 700) ist keine Programmierung erforderlich — es handelt sich um einen einfachen mechanischen Austausch.

Ölwechsel am Verteilergetriebe

Das BMW-Verteilergetriebeöl ist nicht dasselbe wie das Getriebe- oder Differentialöl. Konsultieren Sie das Handbuch Ihres Fahrzeugs für die genaue Referenz (häufig BMW 83 22 2 152 426 oder äquivalentes ATF). Ein Wechsel alle 80.000-100.000 km verlängert die Lebensdauer des neuen Getriebes.

FAQ

Was kostet ein generalüberholtes BMW-Verteilergetriebe bei Autoliva?

Je nach Version (ATC400, 450, 500, 700, 13, 13-1, 35L, 45L) variiert der Preis zwischen 980 und 1.390 € inkl. MwSt., 2 Jahre Garantie für Teile und Arbeitskosten. Der Stellmotor allein (wenn nur dieses Bauteil betroffen ist) kostet 190-290 € inkl. MwSt. Alle Preise gelten im Austausch ohne Hinterlegung, mit Übernahme der Rücksendekosten.

Wie erkenne ich, ob mein Verteilergetriebe defekt ist und ob etwas anderes betroffen ist?

Die typischen Symptome sind: Vibrationen unter dem Fußboden zwischen 60 und 90 km/h, 4×4-Leuchte / Service xDrive, metallische Geräusche in engen Kurven und Notbetrieb (das Auto fährt nur mit Heckantrieb). Eine Diagnose mit einem Diagnose-Tool, die die Fehlercodes 5F30, 5F31, 5208 oder 5F20 anzeigt, bestätigt den Fehler. Wenn Sie Vibrationen haben, aber keinen Fehlercode, machen Sie einen Test auf der Autobahn mit stabiler Geschwindigkeit — die Vibration wird reproduzierbar sein.

Muss nach dem Austausch das Getriebe programmiert oder codiert werden?

Das hängt von der Generation ab. Ältere Getriebe (ATC400, ATC450, ATC500, ATC700) erfordern keine Programmierung — es handelt sich um einen rein mechanischen Austausch. Neuere Getriebe (ATC13, ATC13-1, ATC35L, ATC45L) erfordern eine kurze Kalibrierung des Kupplungspositionssensors über INPA, ISTA oder Carly. Rechnen Sie mit 15-30 Minuten.

Kann das Verteilergetriebe repariert werden statt ersetzt zu werden?

Ja, in bestimmten Fällen, aber es ist selten rentabel. Der Austausch der Kette allein kostet 500-800 € Arbeitskosten — was im Vergleich zu einem generalüberholten Austausch zu 980-1.390 € mit 2 Jahren Garantie nur eine marginale Ersparnis darstellt. Die Reparatur macht nur bei dem Stellmotor Sinn (der tatsächlich auf einer Bank repariert werden kann) — daher unser Angebot für den Stellmotor alleine ab 190 €.

Wie lange hält ein BMW xDrive-Verteilergetriebe?

Bei normalem Gebrauch (Straße, gemischte Autobahn) hält ein BMW ATC-Getriebe zwischen 150.000 und 250.000 km. Bei intensiver Nutzung (Anhängerbetrieb, beladenes Fahren, sportliches Fahren M xDrive) sinkt die Lebensdauer auf 80.000-150.000 km. Ein regelmäßiger Wechsel des Verteilergetriebeöls (alle 80.000 km) kann die Lebensdauer nahezu verdoppeln. M5 F90-Modelle, die mehrfach im Launch-Control-Modus verwendet werden, können bereits nach 50.000 km einen Austausch benötigen.

Was ist der Unterschied zwischen ATC13 (X3 G01 LCI) und ATC13-1 (Serie 3 G20)?

ATC13 und ATC13-1 teilen sich dieselbe mechanische Architektur, verwenden jedoch unterschiedliche Softwarekalibrierungen – diese sind untereinander inkompatibel. Das Standard-ATC13 ist in den G-Serie SUVs (X3 G01 LCI, X5 G05, X6 G06) sowie in hochdrehmoment M xDrive-Modellen verbaut. Das ATC13-1 ist in Limousinen G20/G30 und im X3 G01 pre-LCI verbaut. Es ist eine Bestätigung durch die VIN erforderlich.

Meine Vibrationen treten nur bei Hitze auf – ist es mein Verteilergetriebe?

Ja, sehr wahrscheinlich. Bei den ATC-Getrieben verstärken sich die Vibrationen bei Hitze, da das Öl an Viskosität verliert und die Kette gedehnt wird. Dies ist ein frühes Signal – der umfassende Fehler tritt normalerweise in den folgenden 20.000-50.000 km auf. Es ist besser, frühzeitig zu handeln, um Schäden an den Antriebswellen und dem Vorder- und Hinterachsdifferential zu vermeiden.

Für welche Märkte bieten Sie die Getriebe an?

Alle Autoliva-Getriebe sind für die europäischen Märkte (BMW Europa, BMW Frankreich, BMW Deutschland, BMW Spanien, BMW Italien, BMW Großbritannien) kompatibel. Für importierte US- oder asiatische Fahrzeuge kontaktieren Sie unser Team mit der VIN — bestimmte Referenzen der Getriebe können abweichen.

Fachspezifische Leitfäden nach BMW-Modell

Um mehr über Ihr genaues Modell zu erfahren, lesen Sie unsere detaillierten Leitfäden:

• Verteilergetriebe ATC400 BMW X3 E83: Diagnose, Preis und Austausch — der umfassende Leitfaden für den X3 E83
• Verteilergetriebe ATC500 BMW X5 E53: umfassender Austauschleitfaden — X5 E53 Phase 2
• Verteilergetriebe ATC450 BMW X3 F25 / X5 E70 / X6 E71: umfassender Leitfaden — F25 und E70/E71 LCI-Reihe
• BMW Verteilergetriebe ATC13-1 G20 G30 X3 G01: umfassender xDrive-Leitfaden — G-Serie Limousinen
• ATC500 vs ATC400 vs ATC700 BMW: Unterschiede und Kompatibilität — technische Vergleich
• Verteilergetriebe-Stellmotor BMW ATC400/500/700 xDrive: umfassender Leitfaden — wann nur den Stellmotor ersetzen
• BMW M5 F90 ATC13 Launch Control und Preis — spezial M xDrive

Unsicher, welche Version Sie bestellen sollen?

Um Fehler bei der Kompatibilität zu vermeiden, kontaktieren Sie unser Technikteam mit:

1. Ihrer VIN-Nummer (17 Zeichen, auf der Zulassungsbescheinigung oder der Windschutzscheibe)
2. Der aktuellen Kilometerleistung
3. Den ausgelesenen Fehlercodes (sofern verfügbar)
4. Einem Foto des Etiketts Ihres Verteilergetriebes (sichtbar unter dem Fahrzeug)

Wir antworten Ihnen innerhalb von 24 Stunden mit der genauen Referenz, die zu Ihrem BMW passt, dem Preis und der Lieferzeit.
